Thinkpad E480 lädt nicht mehr (1 kleiner Unfall)

[GokuSS4]

Einem bekannten ist dummerweise etwas Salatdressing im Rucksack ausgelaufen und dabei ist wohl etwas in die USB-C Buchse gelaufen.
Dabei wurde mit einer Zahnbürste versucht die Kontaktstellen vom eingetrockneten Dressing zu befreien. Also in der USB-C Buchse war wohl nur ein kleiner Tropfen, nicht sehr viel.
Seit dem lädt das Ding nicht mehr. Startet aber noch mit der Restkapazität ohne Probleme.

Als ich das Ding in den Fingern hatte habe ich versucht mit Isopropanol das Ding sauber zu machen, leider ohne Erfolg.
Habt ihr ne Idee?

Man erkennt äußerlich rein gar nichts.
Gibt es eine Art Sicherung die nun durch ist?



[ghecko]

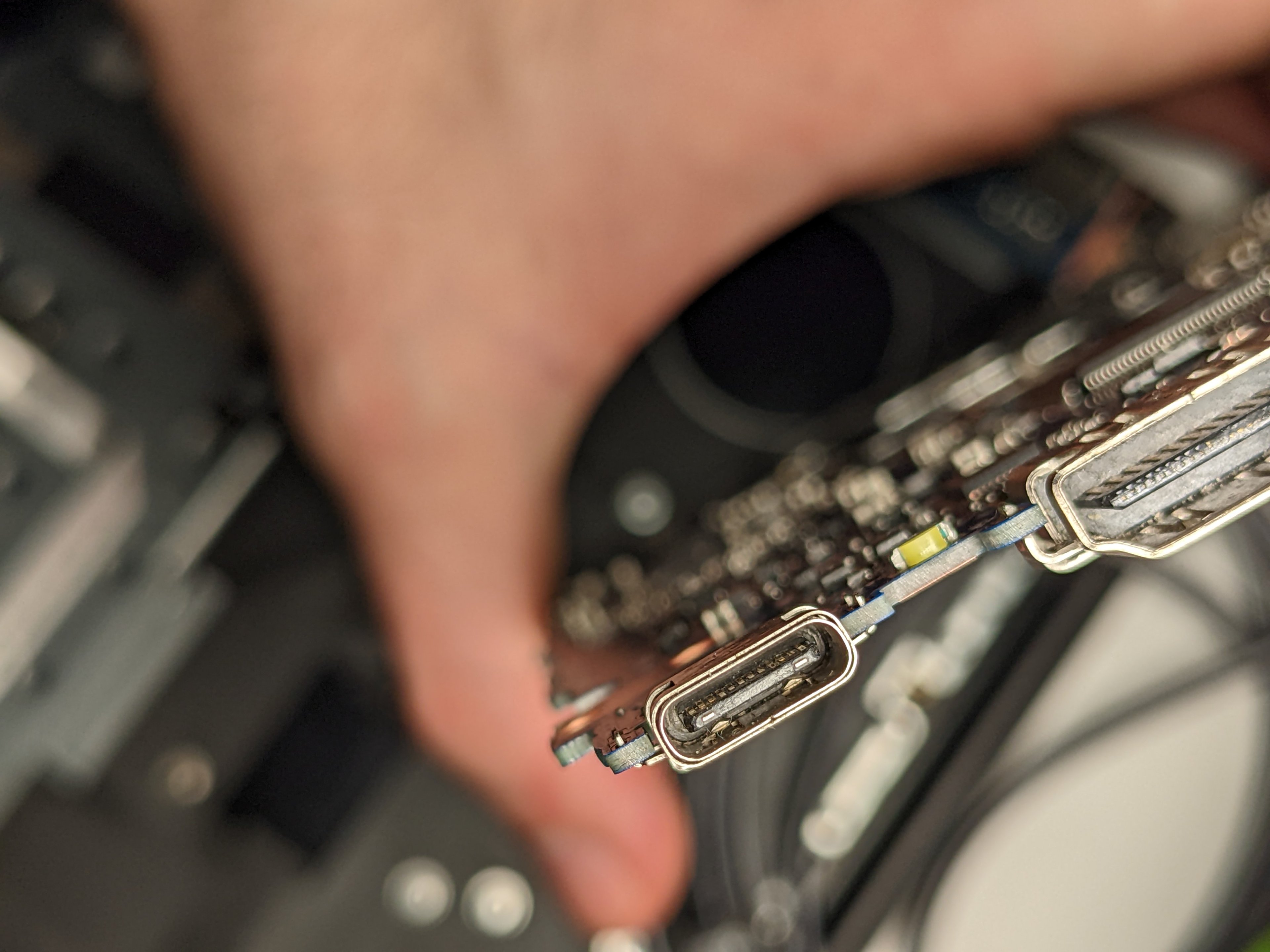

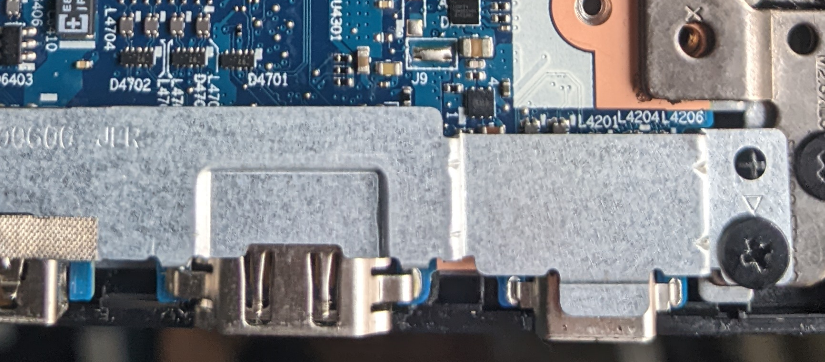

Kannst du mal das Shield über den Ports demontieren? Vllt ist da noch etwas drunter.



[mykoma]

Könnte diverse Gründe haben, evtl noch Verschmutzung im Port oder ein Defekt unter der Abdeckung, zB Korrosion an den Lötstellen des Ports.

Könnte allerdings auch sein, das ein Chip/SMD/etc hinter dem USB Port durch einen Kurzschluss mehr Spannung bzw Spannung am falschen Eingang abbekommen hat, als gesund war.

Das ließe sich nur mit entsprechendem Werkzeug diagnostizieren und eine derartige Reparatur verlangt dann schon Fachwissen und entsprechendes Werkzeug.



[GokuSS4]

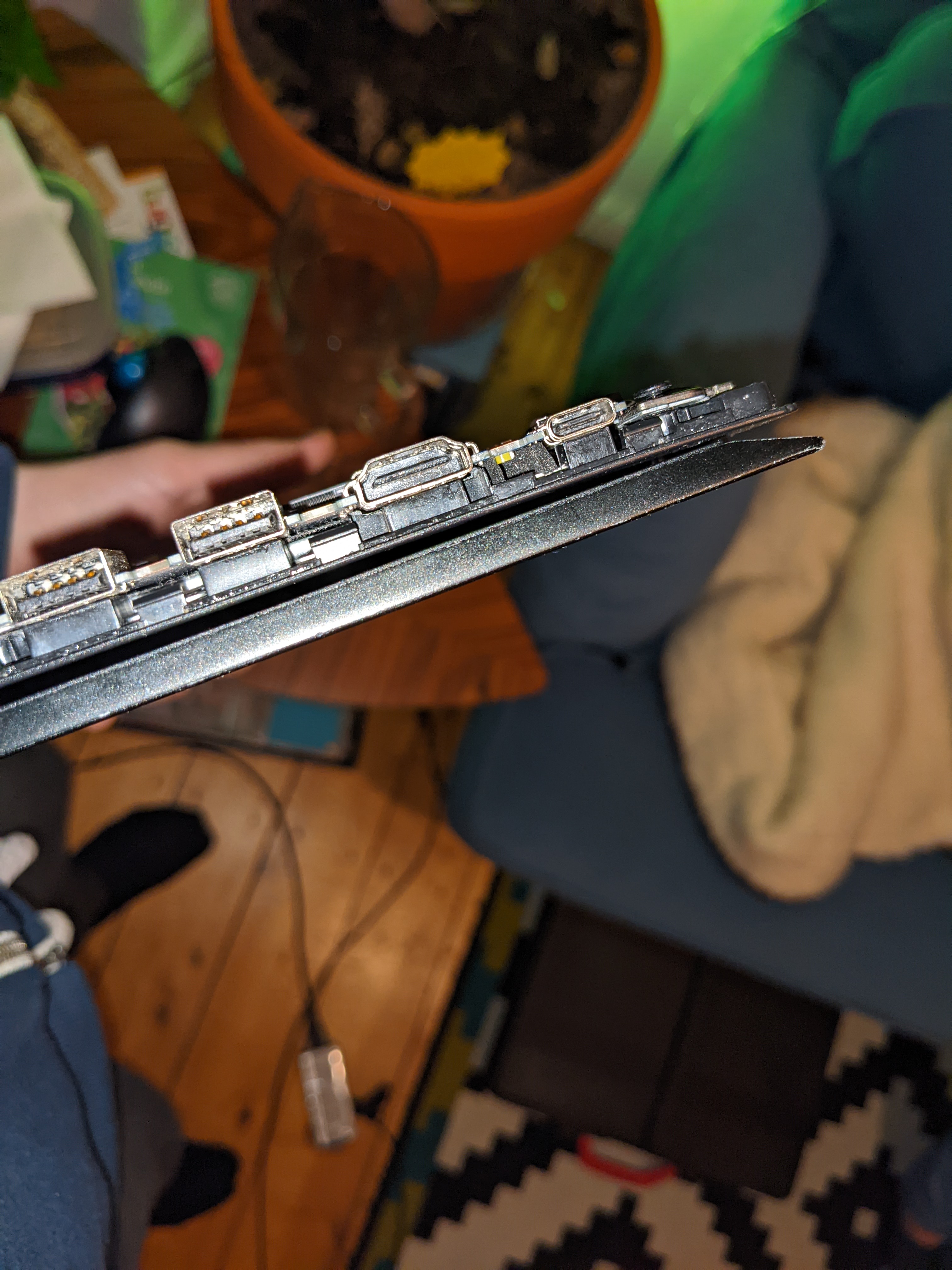

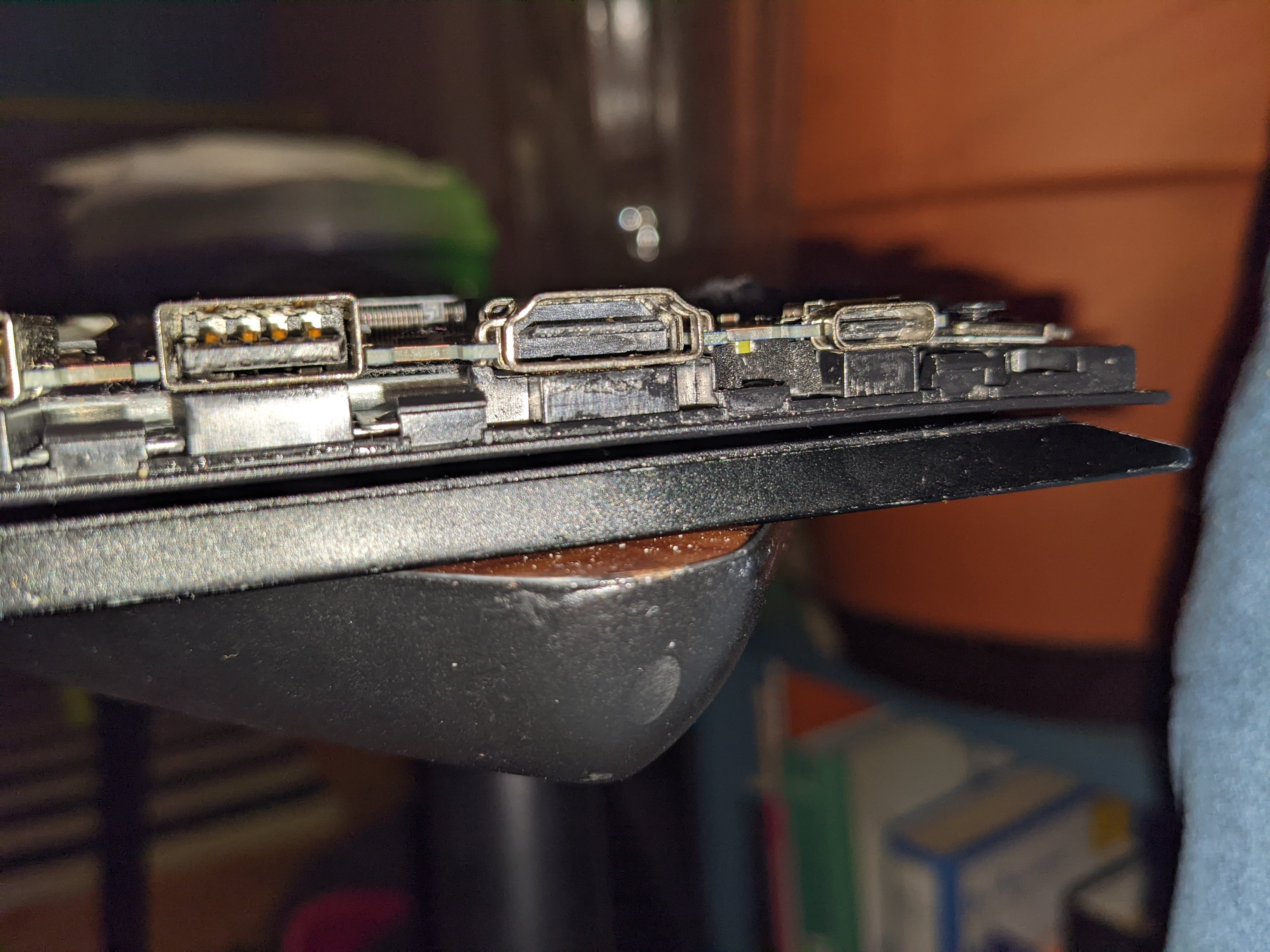

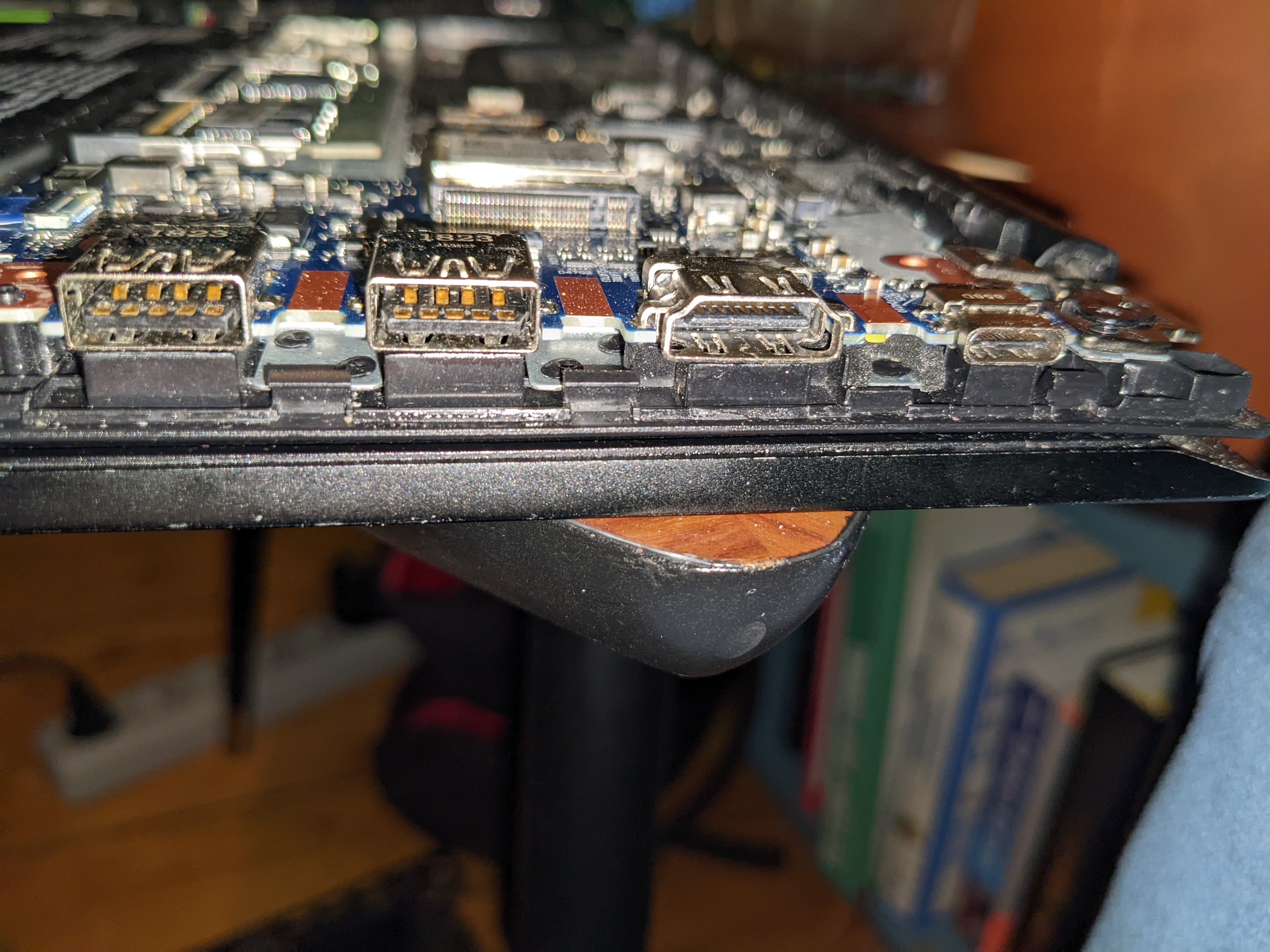

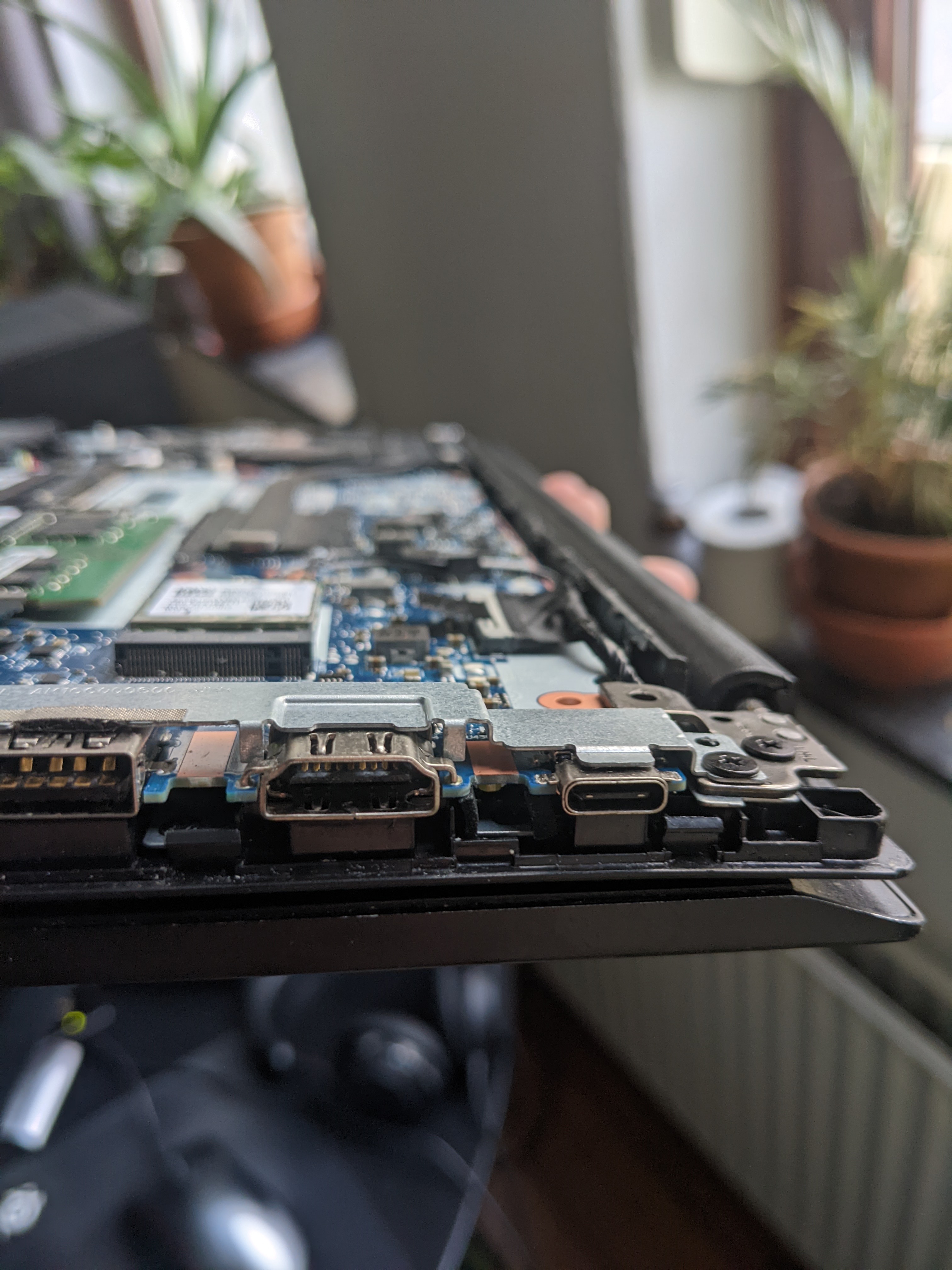

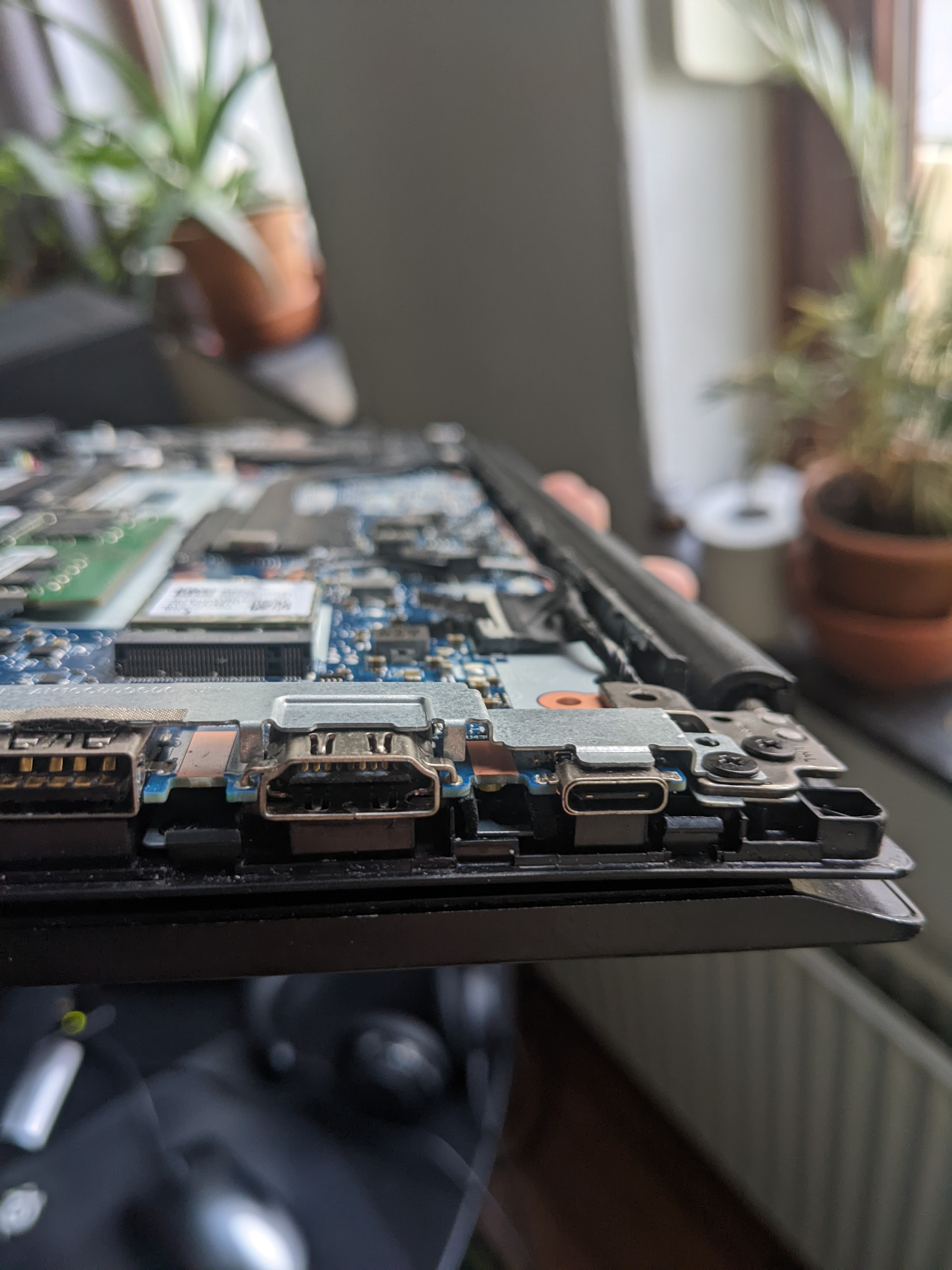

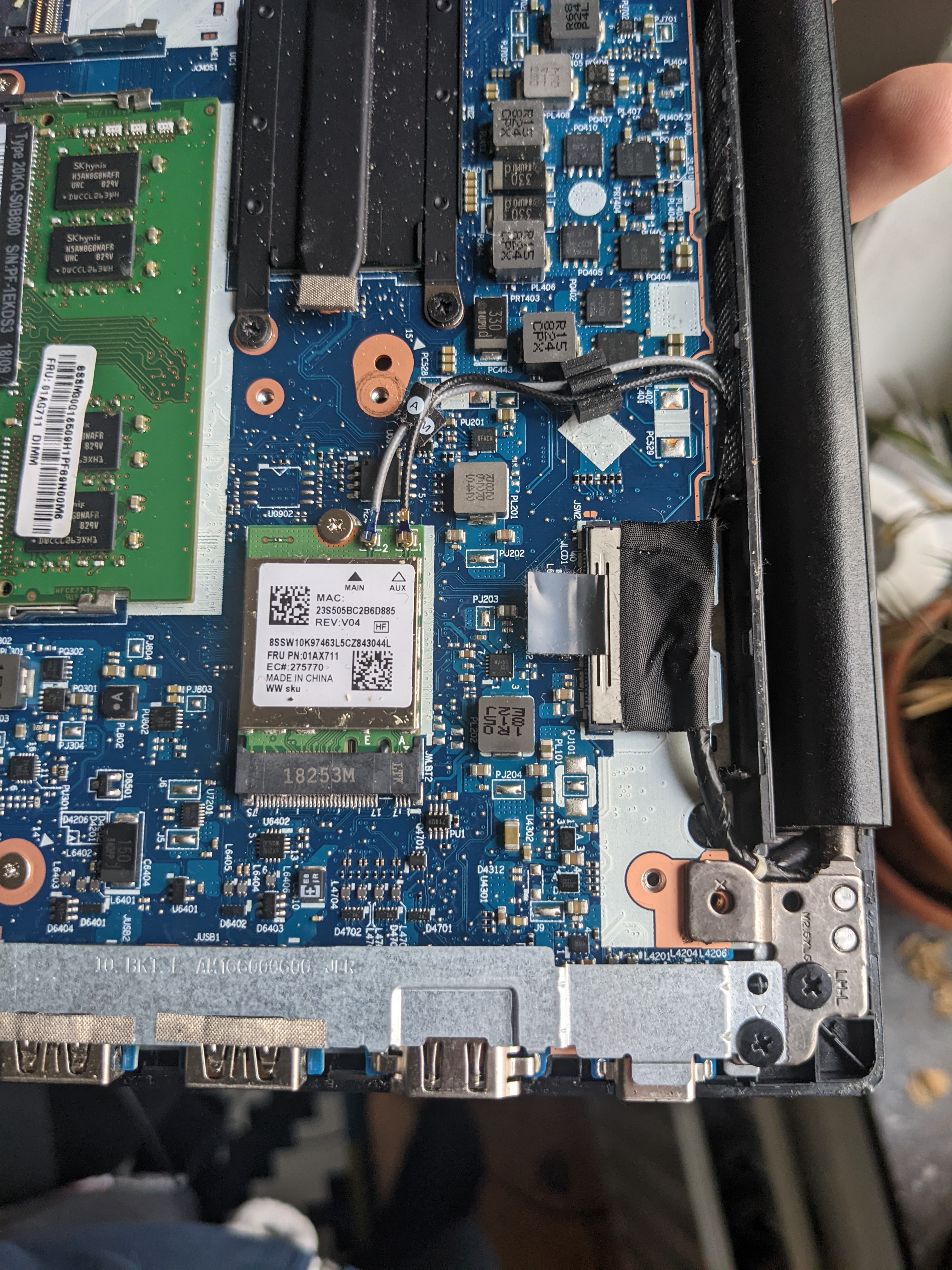

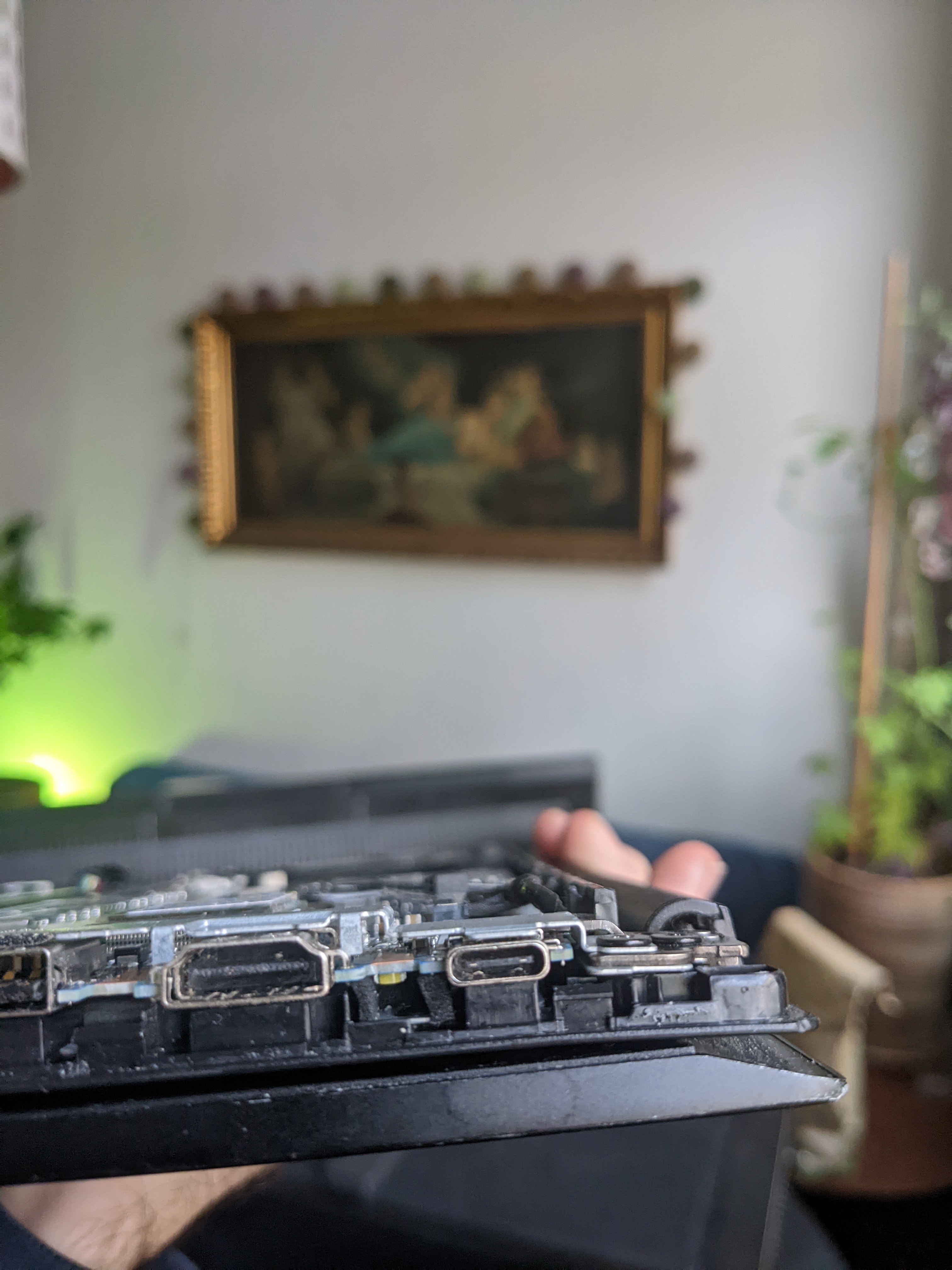

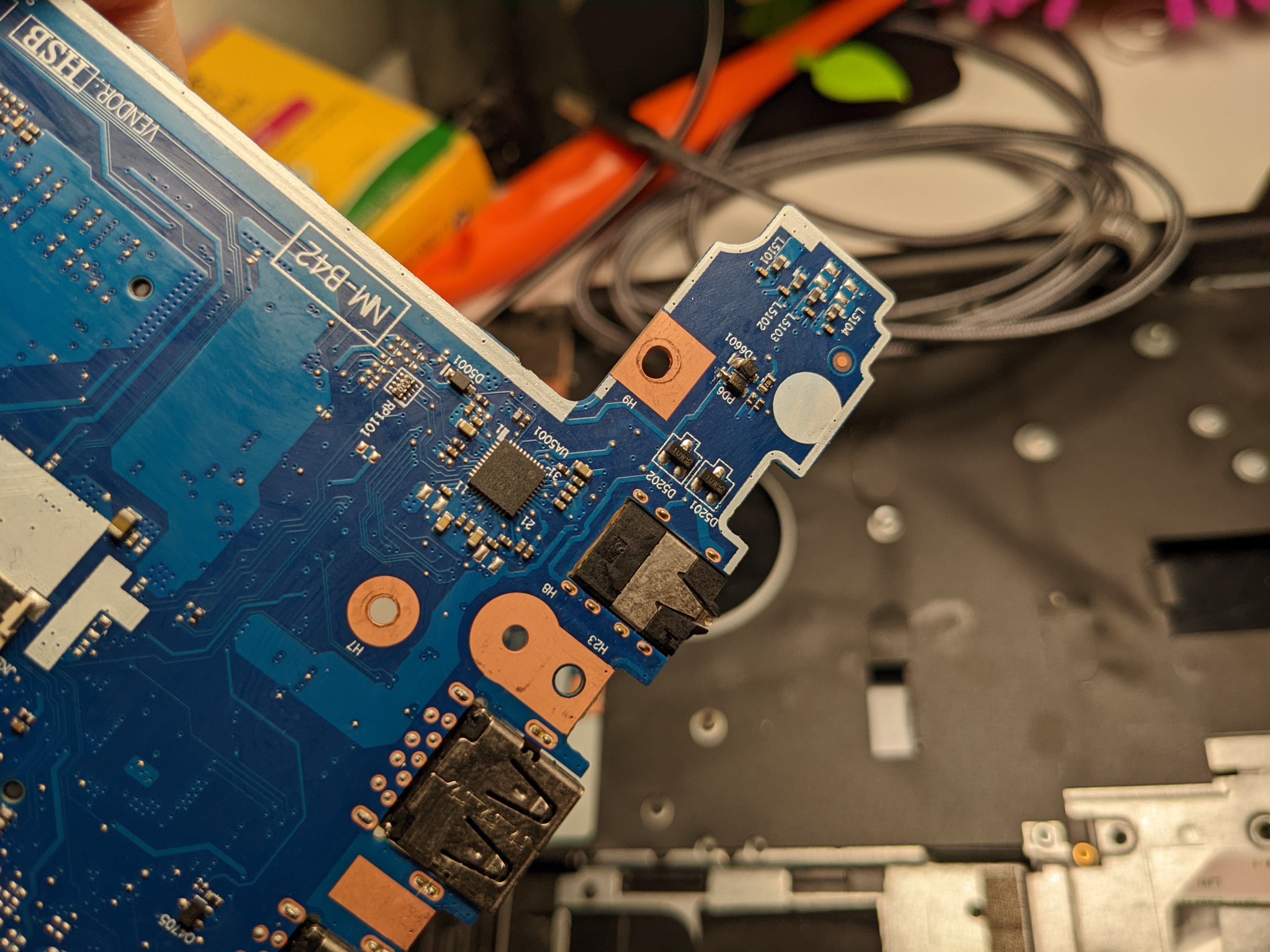

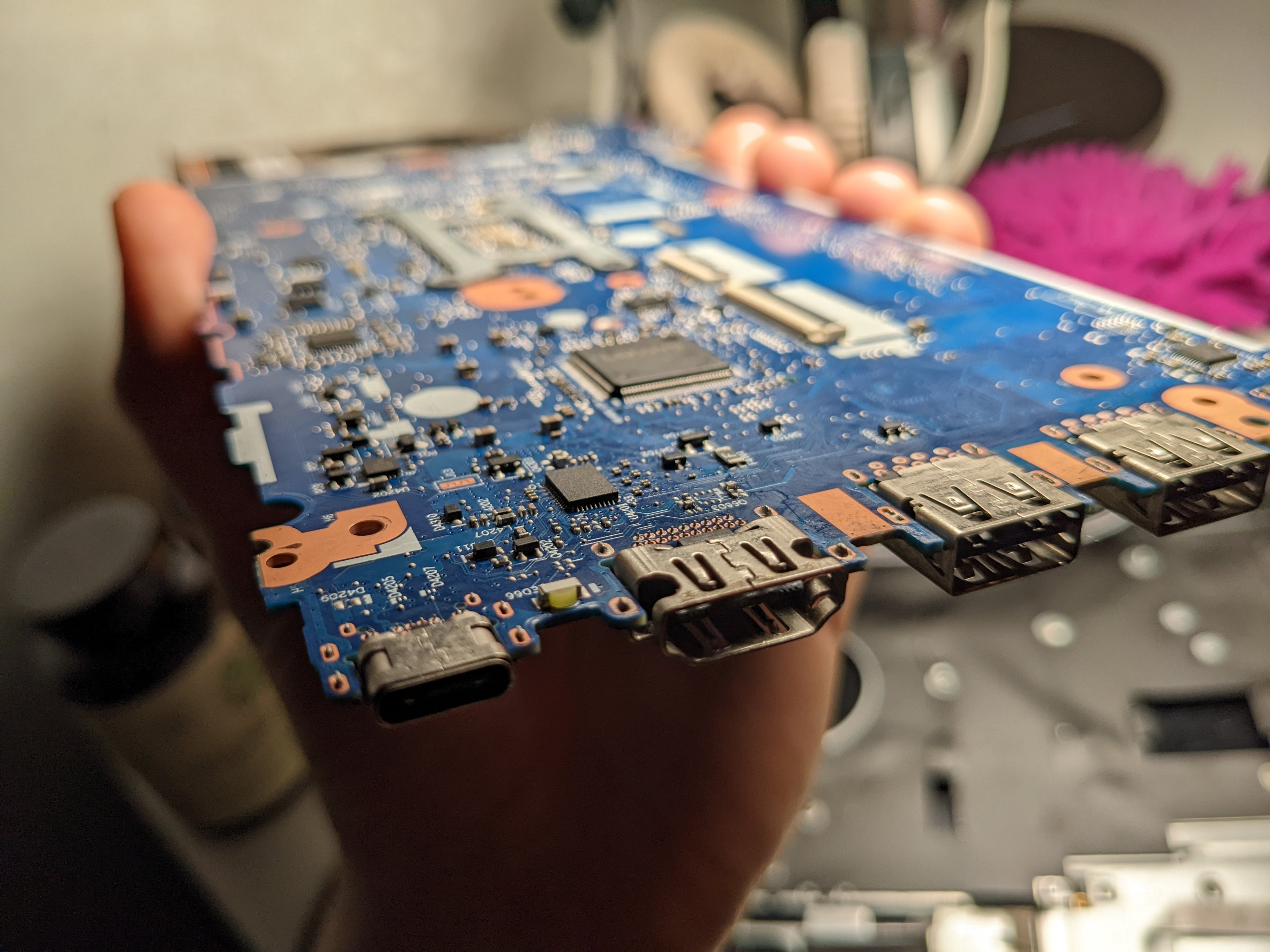

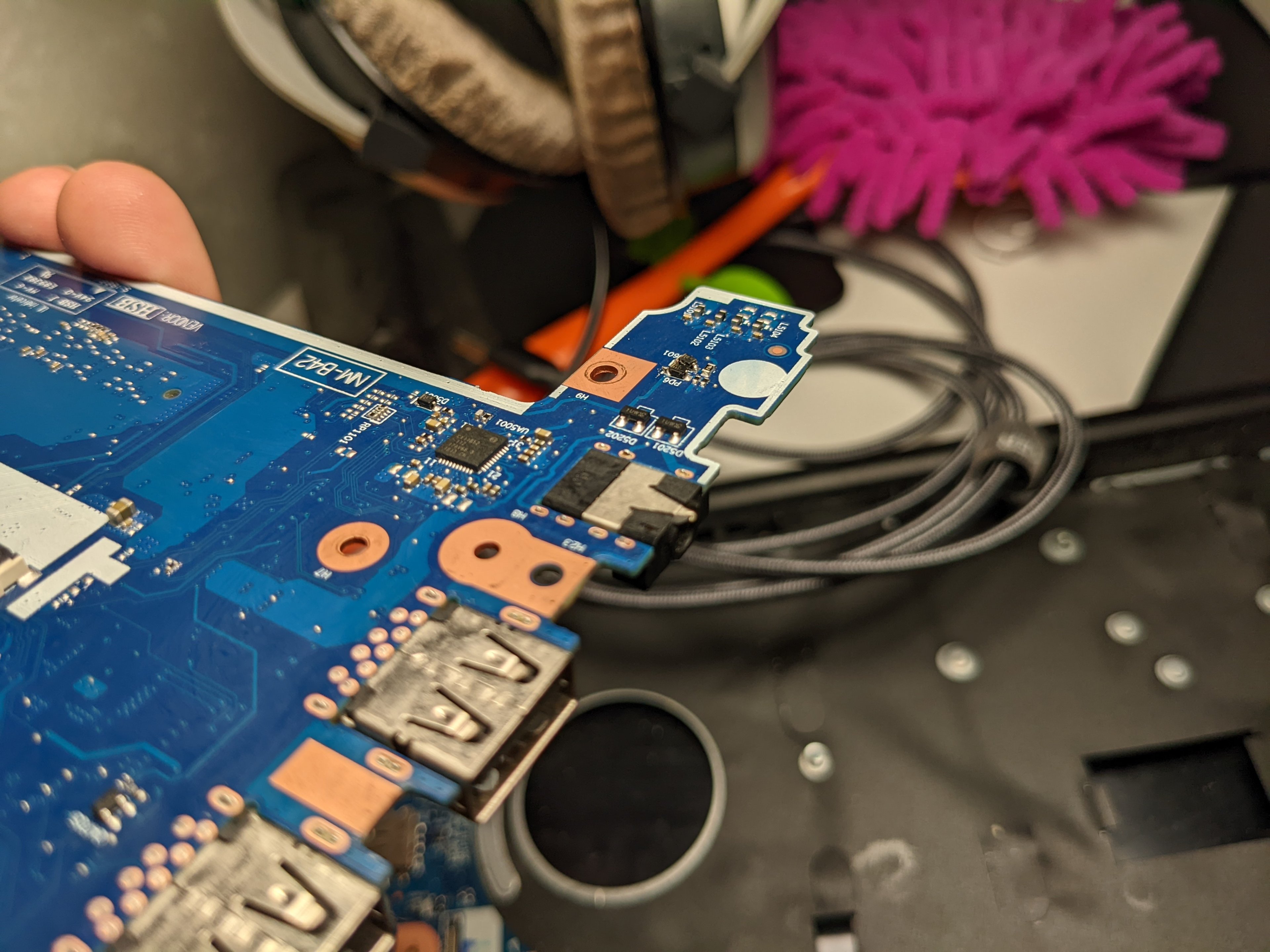

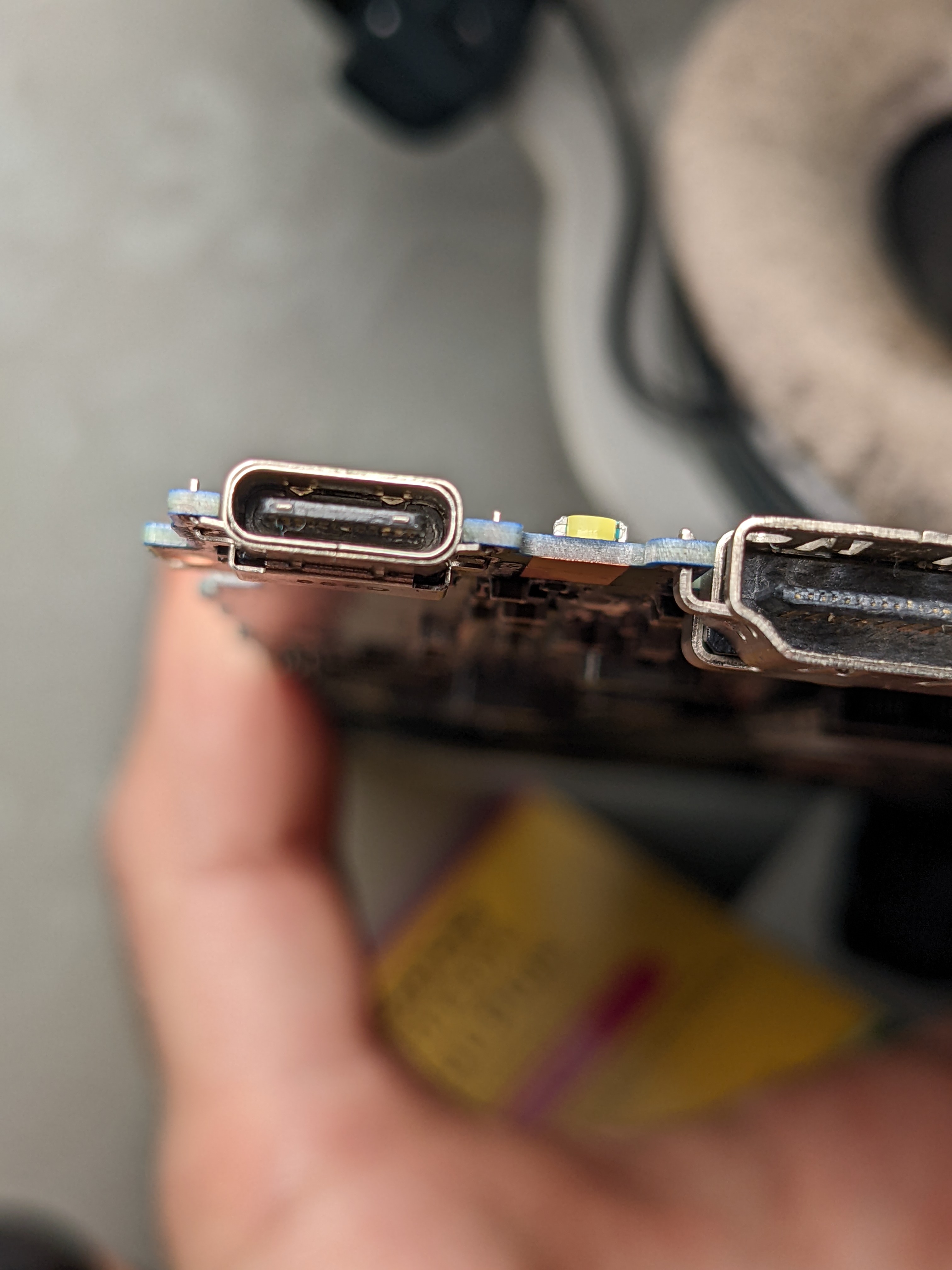

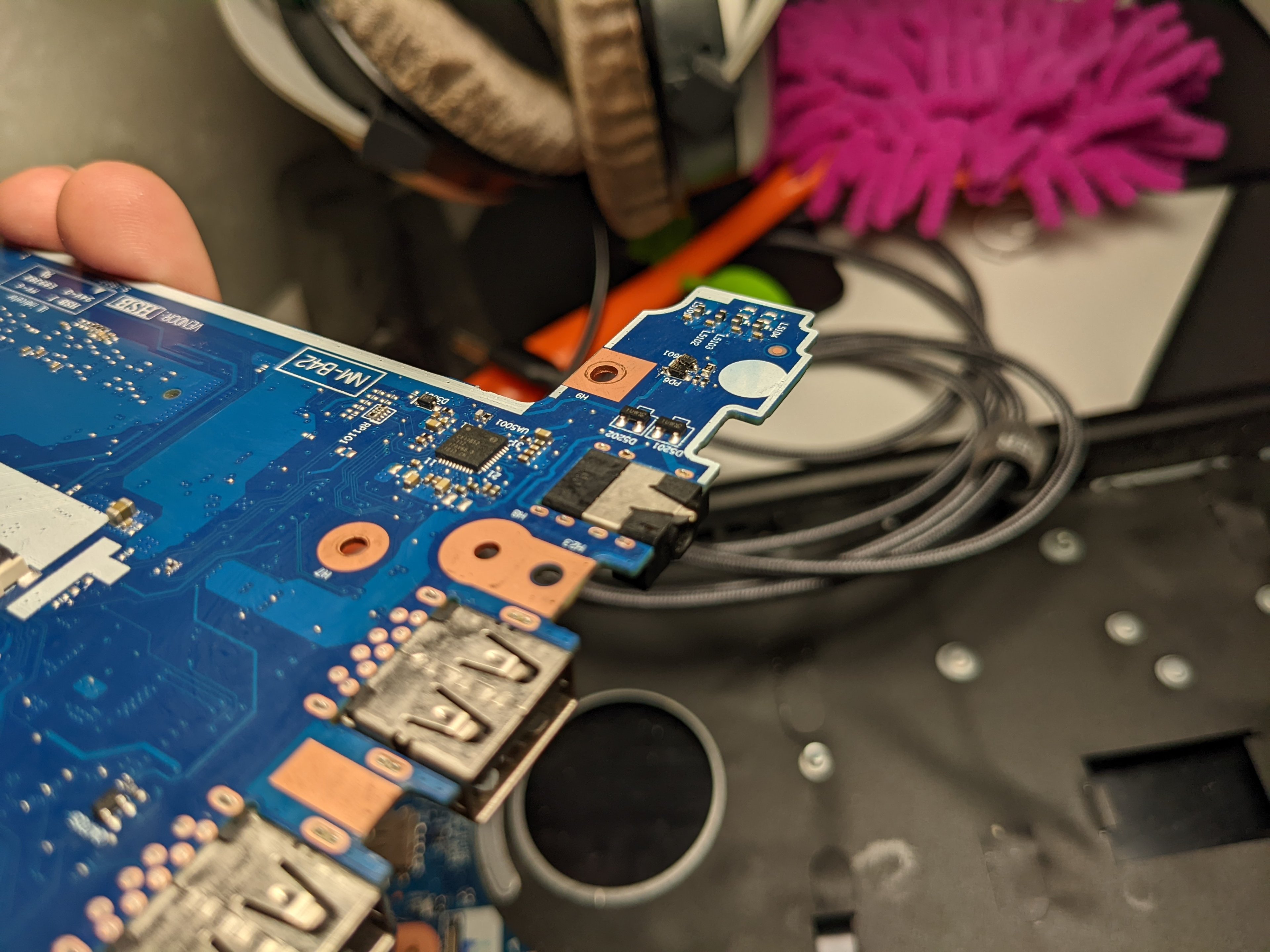

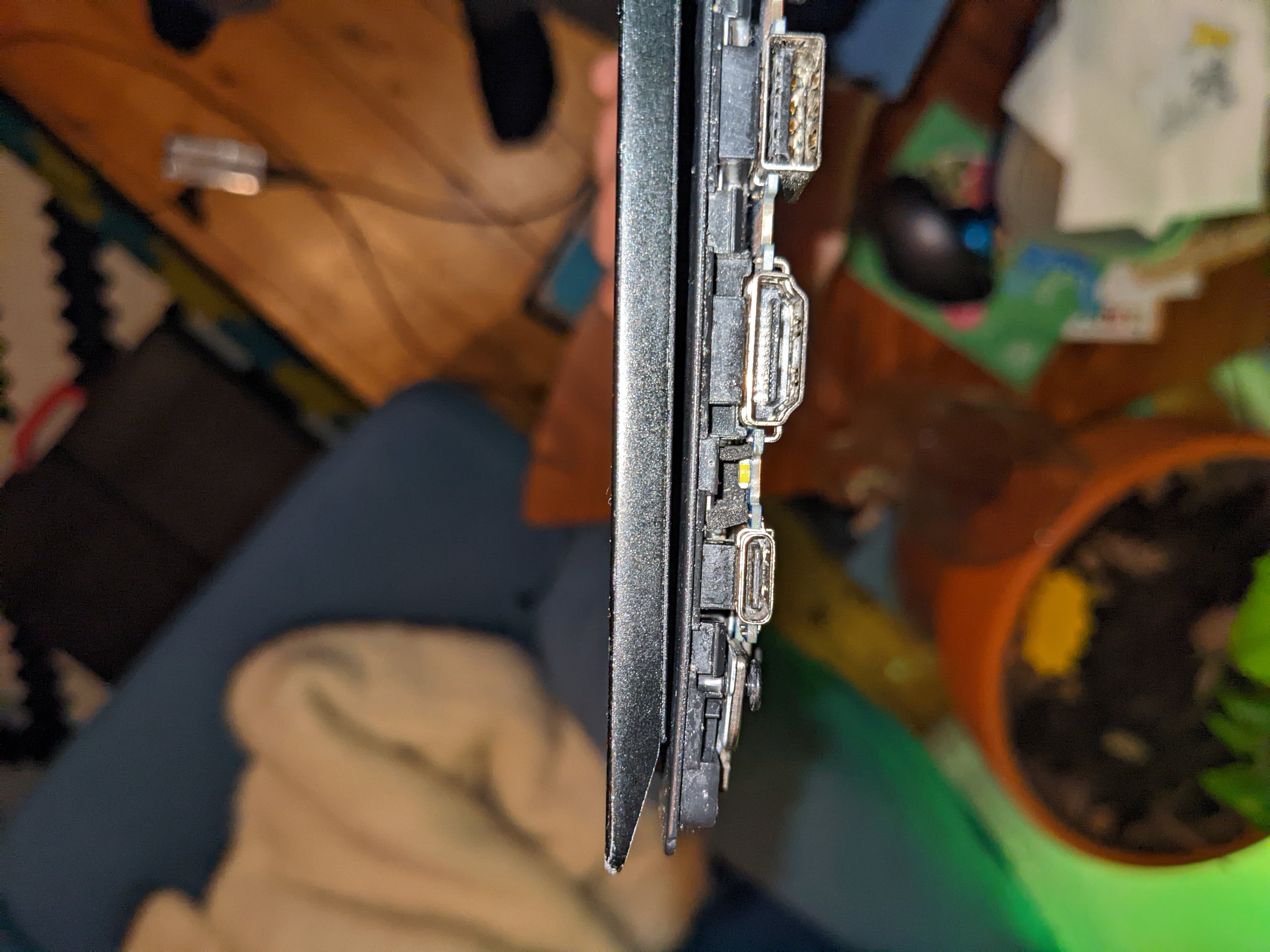

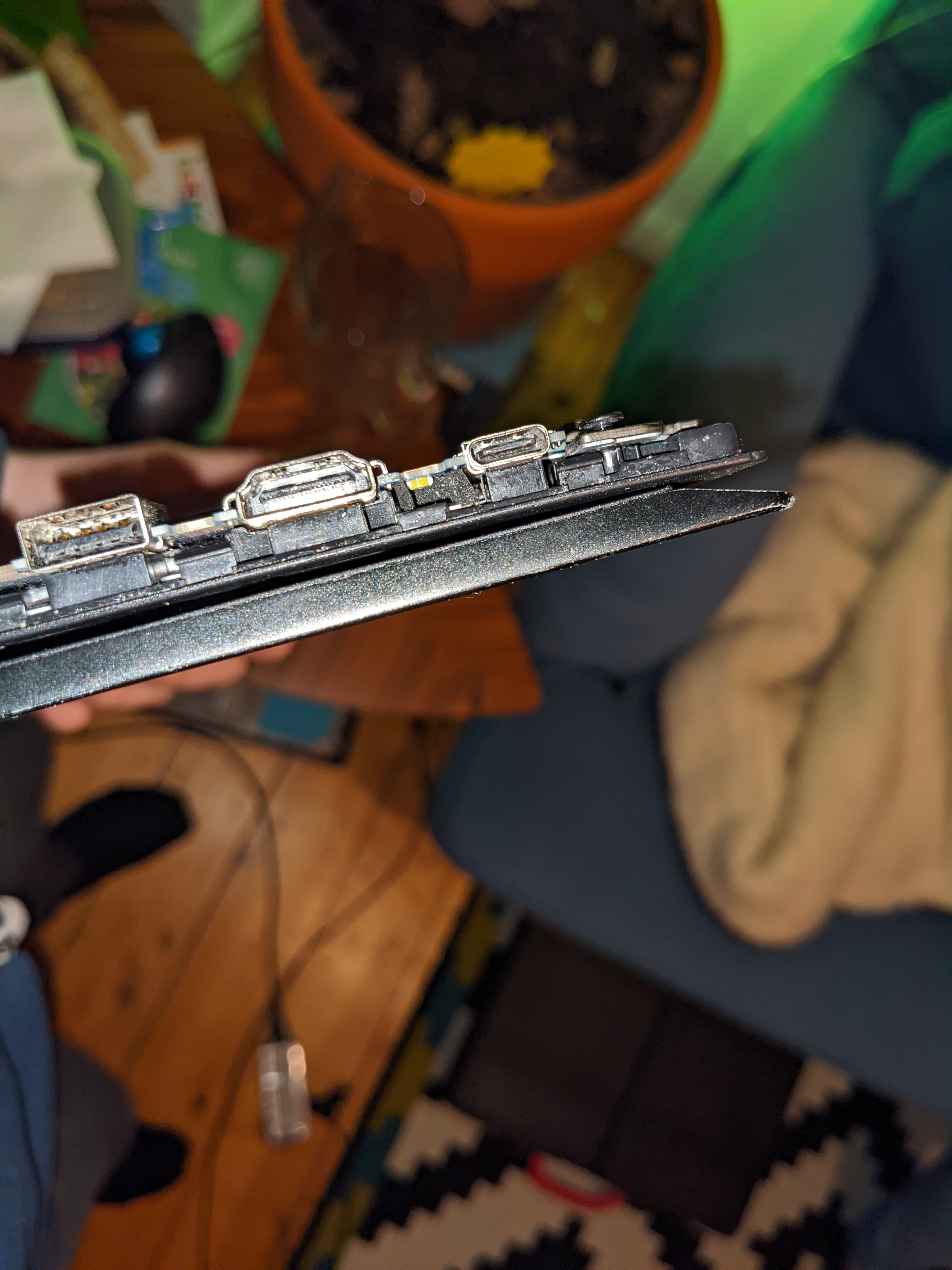

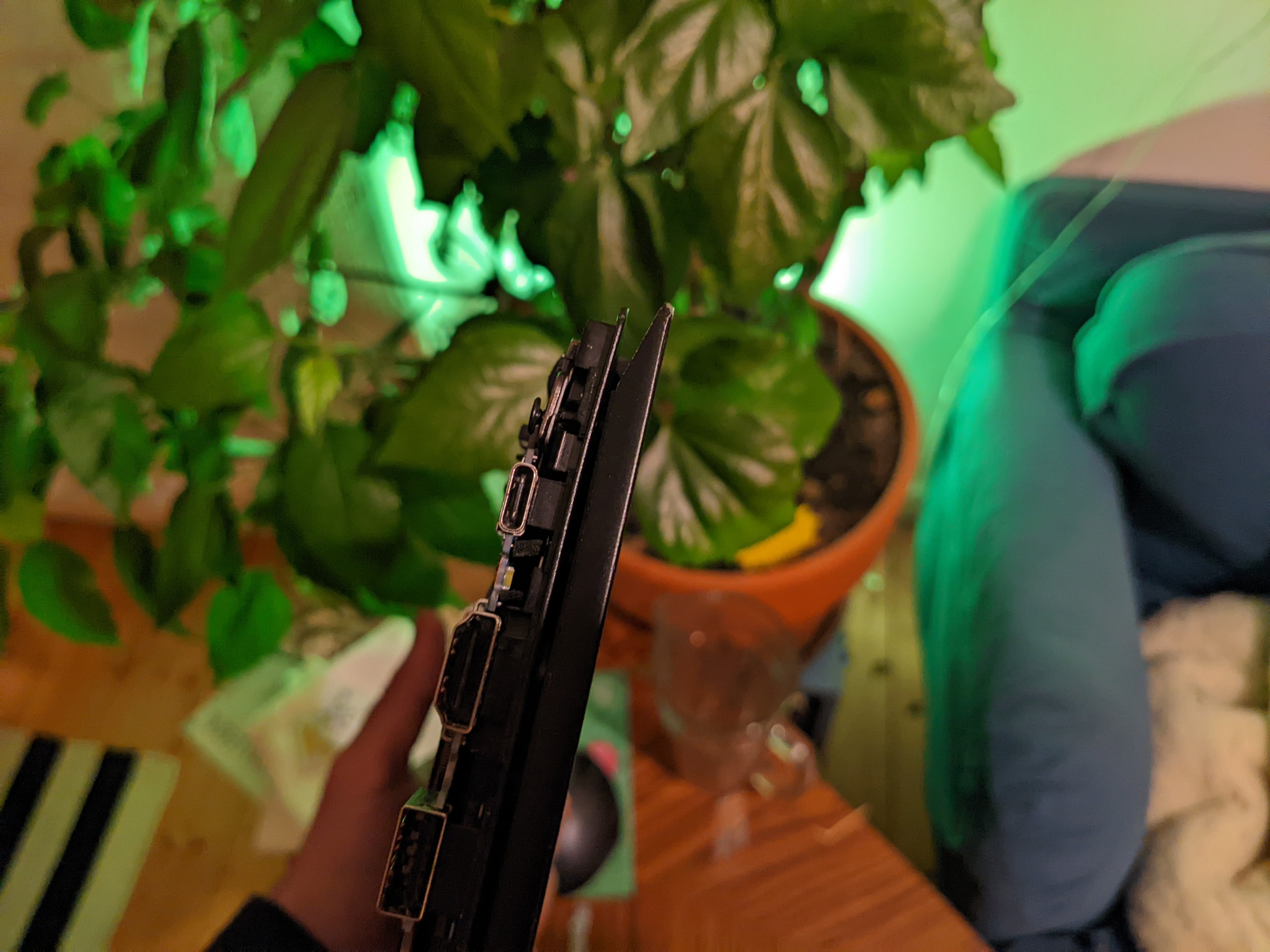

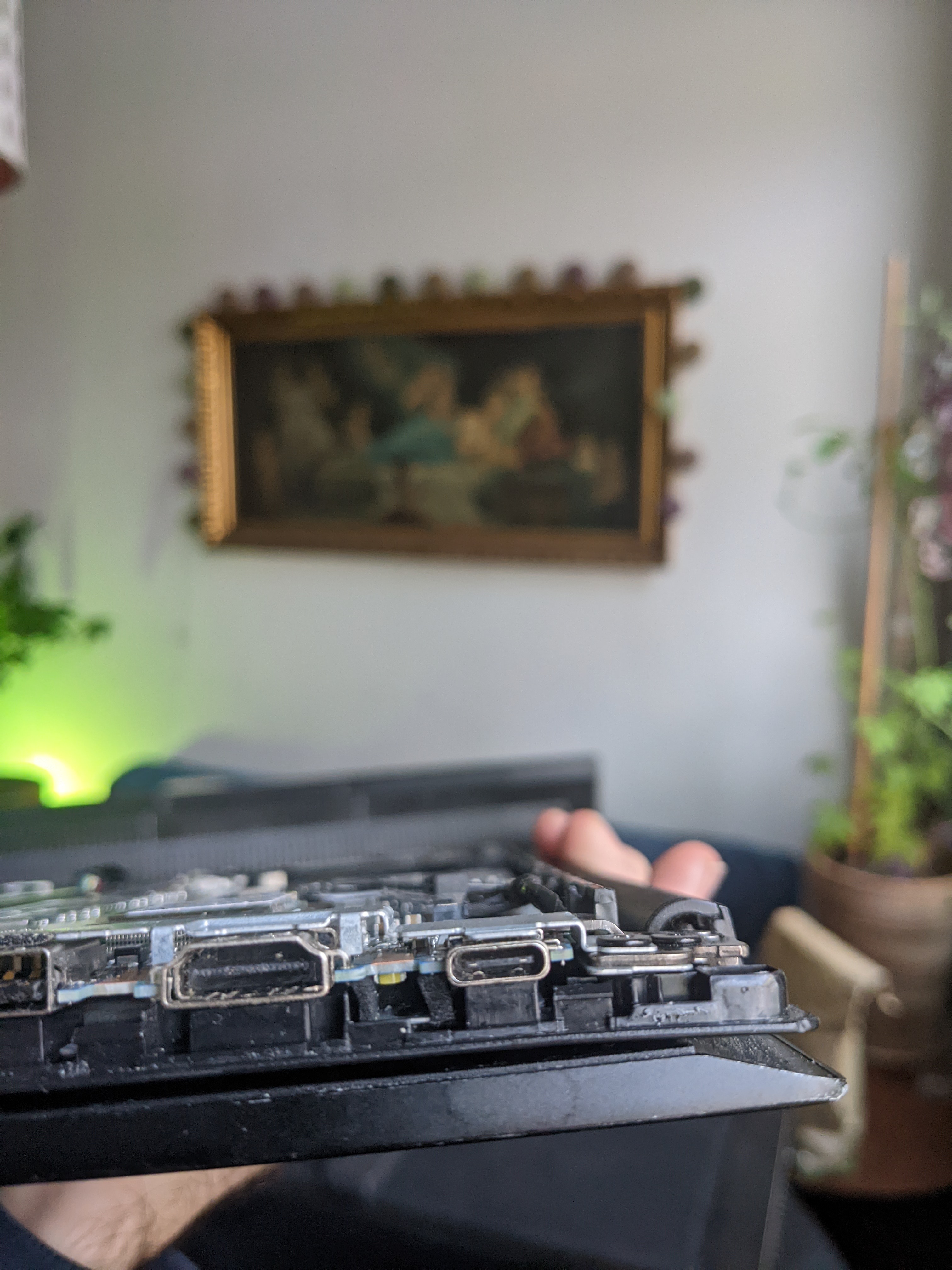

Leider hab ich nur meine Smartphone Knipse da, kriege keine besseren Fotos hin, sorry

Ergänzung (28. Januar 2022)

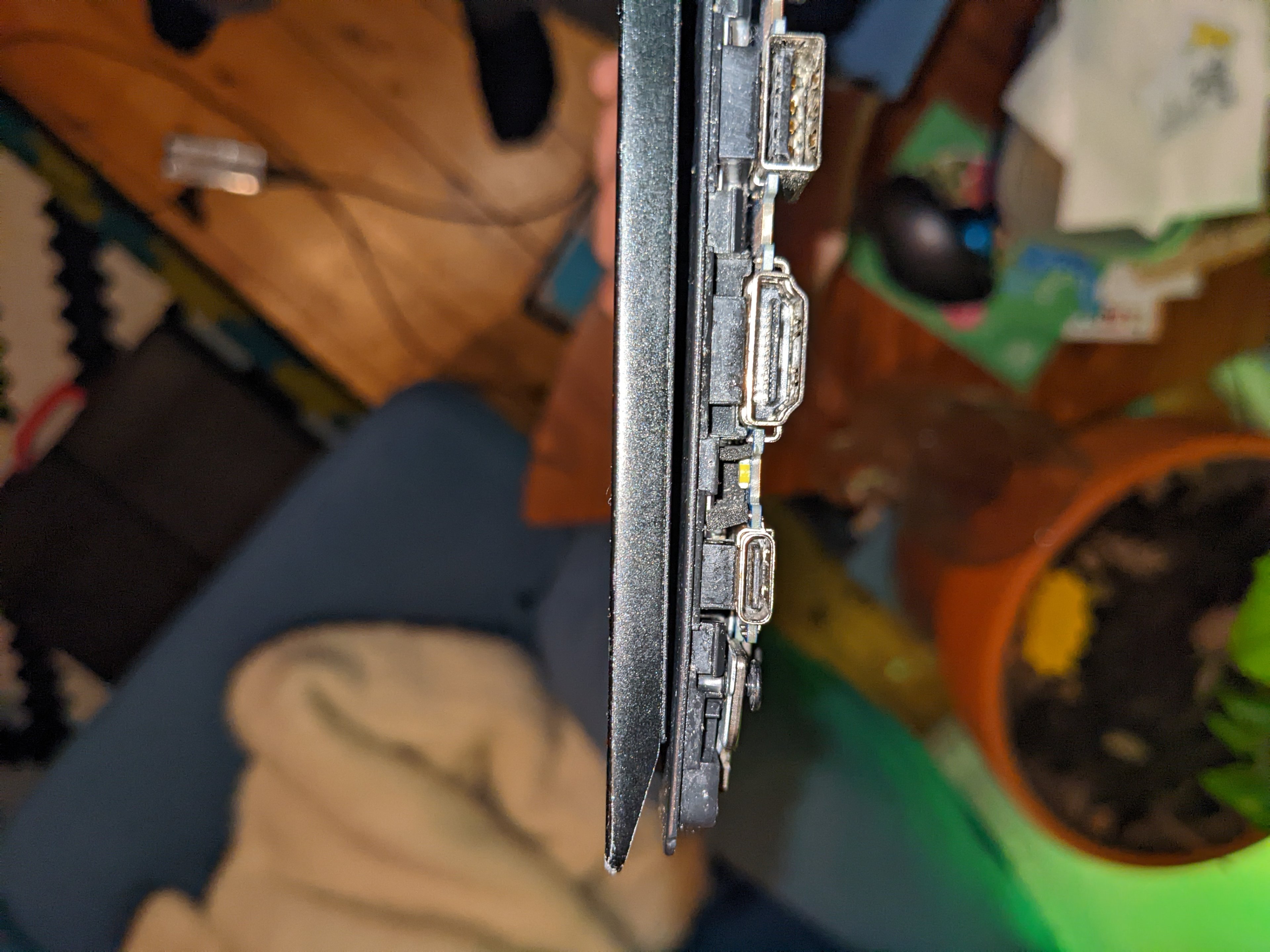

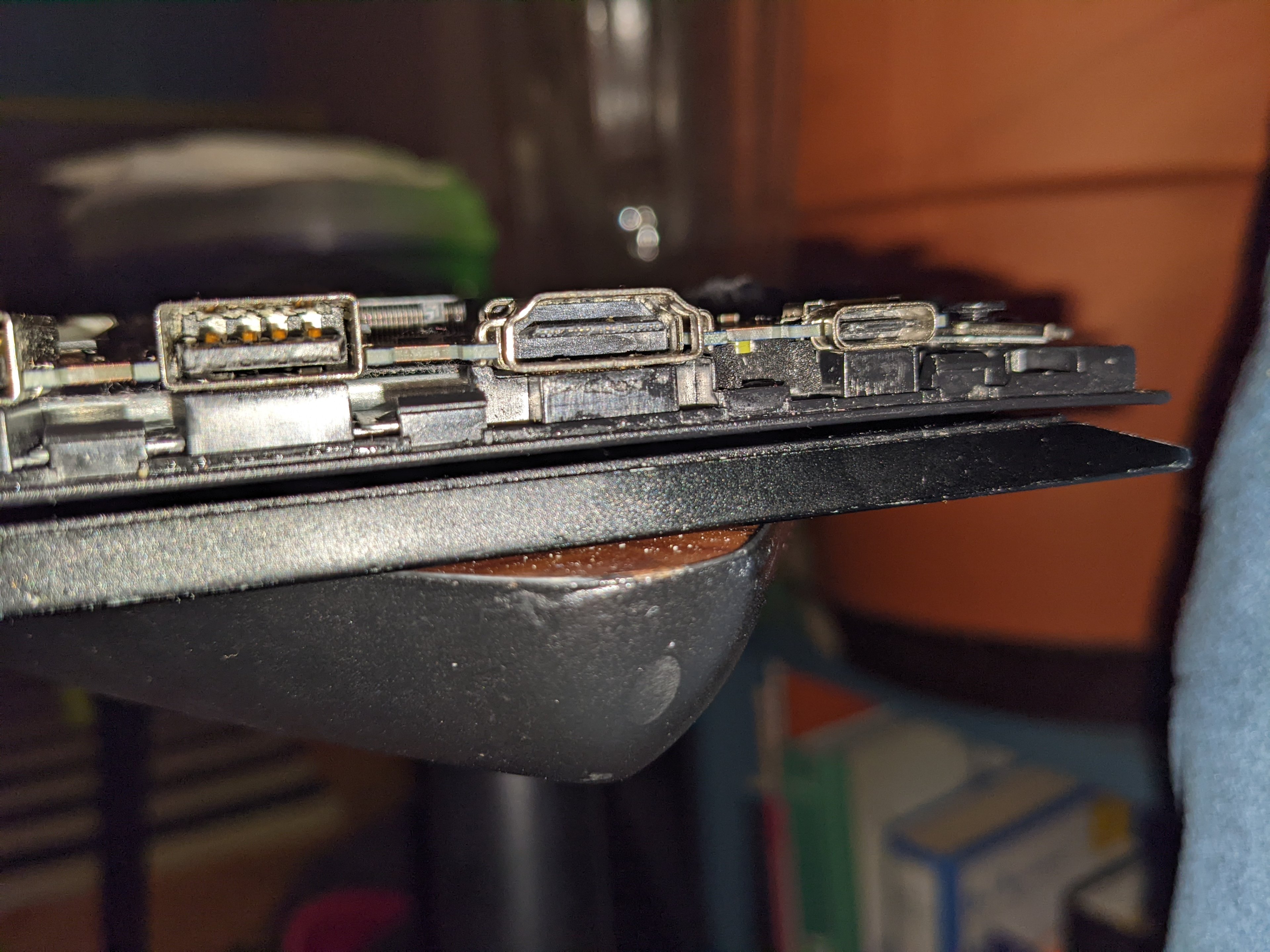

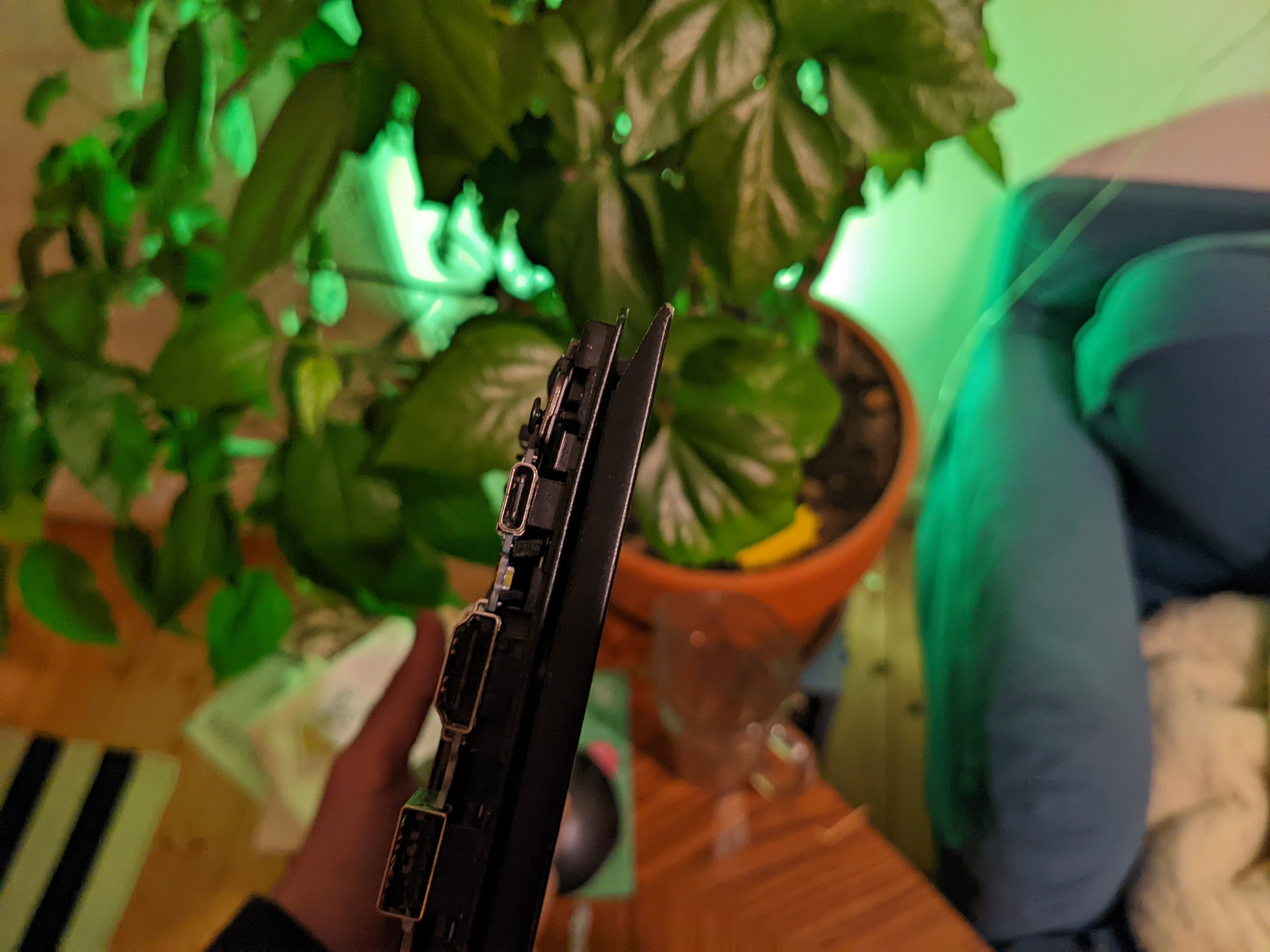

Leider kann man rein optisch nichts erkennen.



[ghecko]

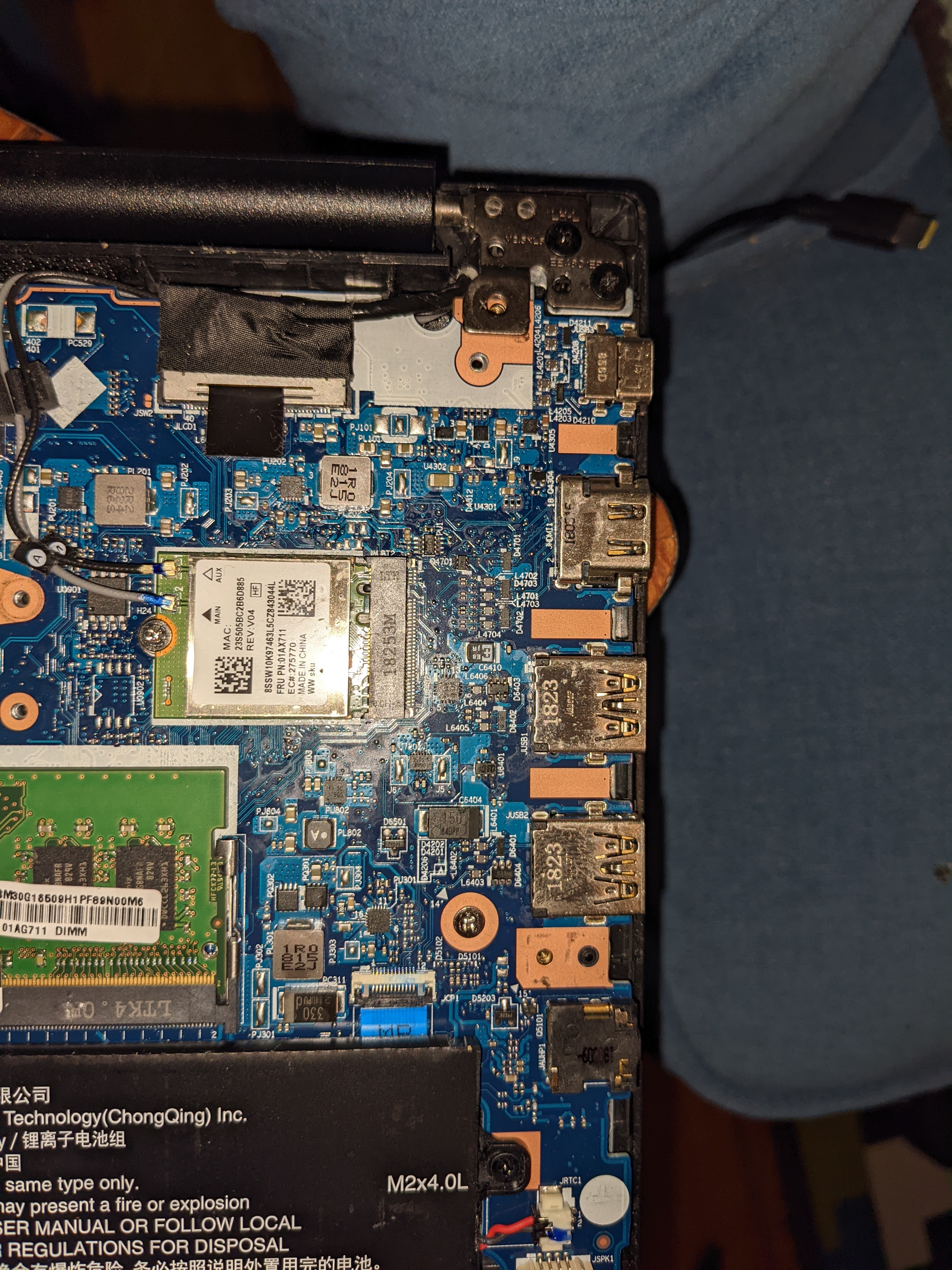

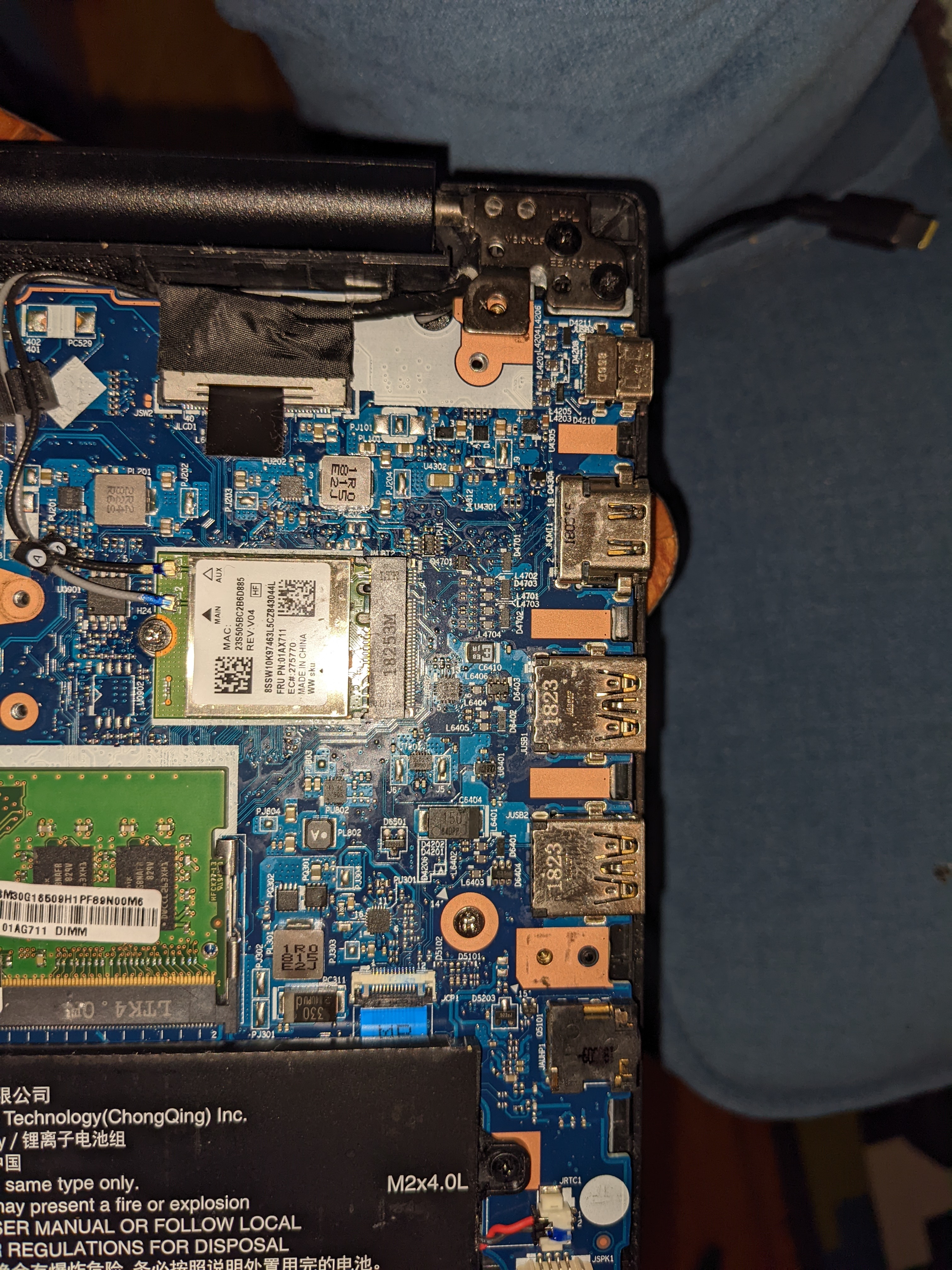

Also ich kann von hier nicht dran riechen, aber da scheint noch eine getrocknete Flüssigkeit auf dem Board zu sein. Kann aber auch Flussmittel sein:

USB-C ist leider sehr empfindlich wenn es um Korrosionsschäden geht, da die Erkennung der Geräteklasse schon bei kleinen Abweichungen abgebrochen wird und dann ist man im Fallback USB-Modus, wo halt nichts (über 5V) geladen wird.
Ich würde die Platine komplett rausnehmen, damit ich auch die Rückseite sehe. Und dann mit Ethanol/Isopropanol und einer feinen Kunststoffbürste reinigen/abwaschen. Wenn du irgendwo Korrosion siehst, gleich ein Foto davon machen. Da muss man dann leider mit dem Lötkolben ran, wenn schon was abgefressen ist.



[GokuSS4]

bin da jetzt mit Pinsel und Isopropanol nochmal rüber, bringt nichts.
Also kurioserweise merkte man im Akkubetrieb rein garnichts, lief normal.
Bloß das Laden halt..
Muss ich mir bloß jetzt die Vorderseite mal vorknöpfen



[rinatb]

Nur um es einmal zu fragen:
Du hast mehrere USB-C Netzteile ausprobiert? Und wurde der USB-C Stecker des Netzteils auch gereinigt, falls nicht. Manchmal sind es die kleinen Dinge....



[whats4]

leute....salatdressing...
da ist ESSIG drin, was bedeutet: eine recht wirkungsvolle säure
das wars vermutlich für das mainboard.

was ich ned verstehe: warum reskiert man seine hardware, indem man einen vernünftigen notebookrucksack, der sicherlich ein eigenes fach für das teil hätte, einspart?

der fehler beginnt damit, daß sich das notebook mit dingen wie salatdressing im selben und nicht unterteiltem gebinde befindet.

nun, teures lehrgeld. vermeidbar.



[Chesterfield]

Vermute fast hardwareschaden.

Evtl nochmal ne weiche Zahnbürste und isoproanolbad über Nacht ( zum einweichen) dann GUT trocken , Druckluft und lange lange Zeit warten zum Testen . Also sicher sein dass es wirklich durchgetrocknet ist ( isopropanol ist leitend )



[Michael-Menten]

Falls du keine Ahnung hast bring es zu einem Reperaturbetrieb. Ansonsten den Metallbügel abschrauben und mit Multimeter prüfen ob ein Kurzschluss existiert. Falls nicht kann man schon fast blind die Schematic suchen und den controller/Lade-IC bestellen.

Kann sein, dass der IC fürs Laden zerstört ist (kein unüblicher Fehler bei USB-C Ladebuchsen).



[ghecko]

leute....salatdressing...

Ich hatte schon schlimmere Flüssigkeiten auf dem Tisch



[Fusionator]

salatdressing...

Ja, unfassbar 🤦‍♂️

Man erkennt äußerlich rein gar nichts.

Also ich sehe auf mindestens einem Pin in der USB-Buchse noch etwas.
Du musst das Ding schon richtig mit Iso fluten und auch mit der Zahnbürste bis nach hinten kommen. Stell das Notebook dann ruhig hochkant hin, damit der Alkohol nach unten ablaufen kann. Und sollte da wirklich Essig schon Kontakte angegriffen haben, sieht es nicht so gut aus. Aber so eine Buchse lässt sich mit entsprechendem Wissen und Werkzeug tauschen.

Den Stecker vom Netzteil kannst auch gleich mit reinigen, weil du da vermutlich auch die Siffe jetzt reinbekommen hast.



[GokuSS4]

Ich kann ja nur das wiedergeben, was mir gesagt worden ist 😅
ob das klug war Salatdressing mit dem Laptop in einem Fach zu haben brauchen wir ja nicht diskutieren, denke das wird ein Denkzettel für ihn sein

danke für eure Hilfe. Werd mal schauen was zu retten ist.



[GokuSS4]

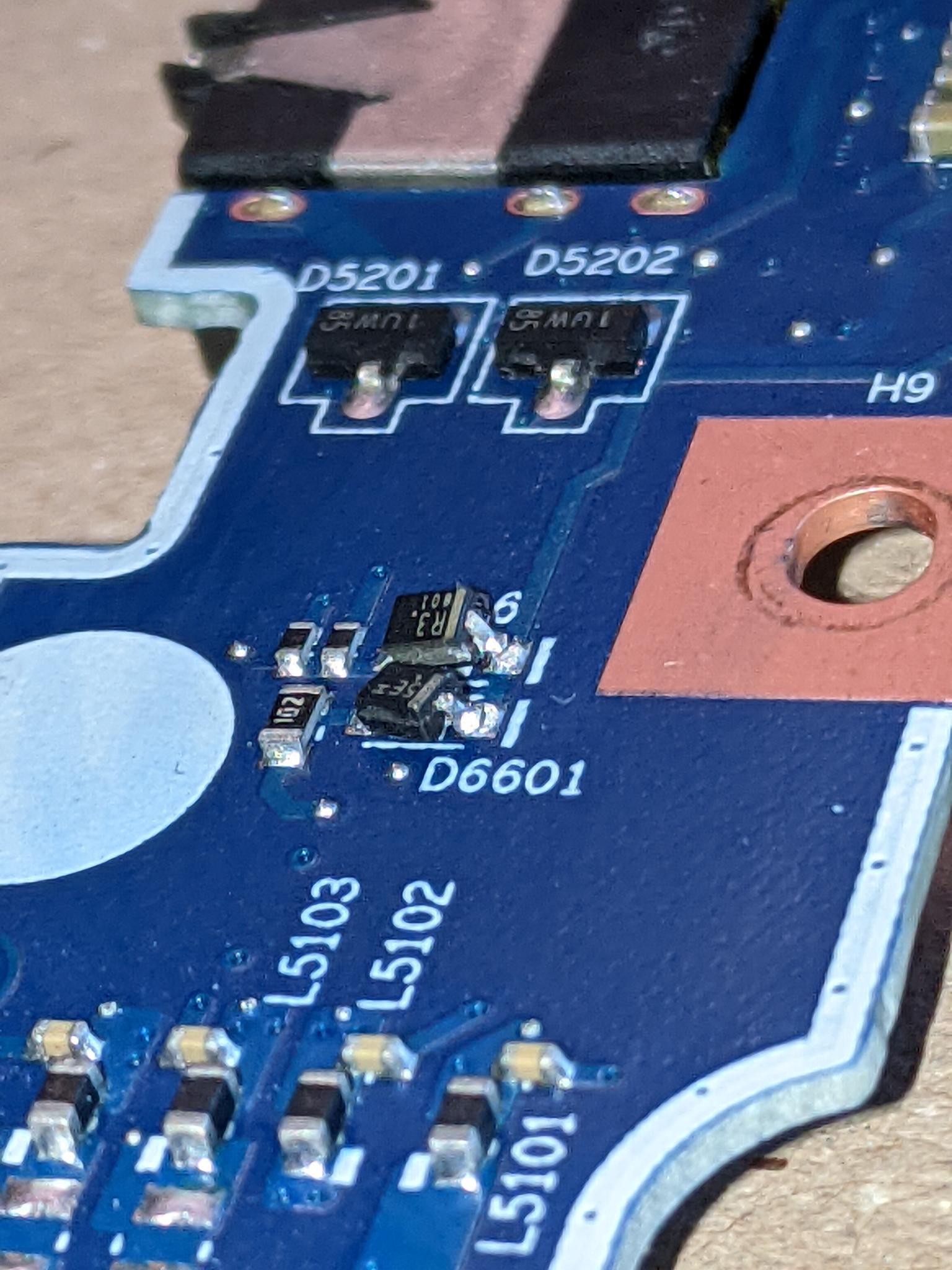

so denke das kriege ich nicht selbst hin. die Widerstände werden wohl als eine Art Kurzschlusssicherung gedient haben.



[Michael-Menten]

Sicher das du nicht dioden meinst?

Falls du da ein kurzschluss gemessen ist das vollkommen normal. Eine Richtung hat ca. 0.3V drop und wird wie ein Kurzschluss vom Multimeter erkannt. Die andere Richtung sperrt.



[Fusionator]

Sollten eher 0,7V Drop sein.

@GokuSS4

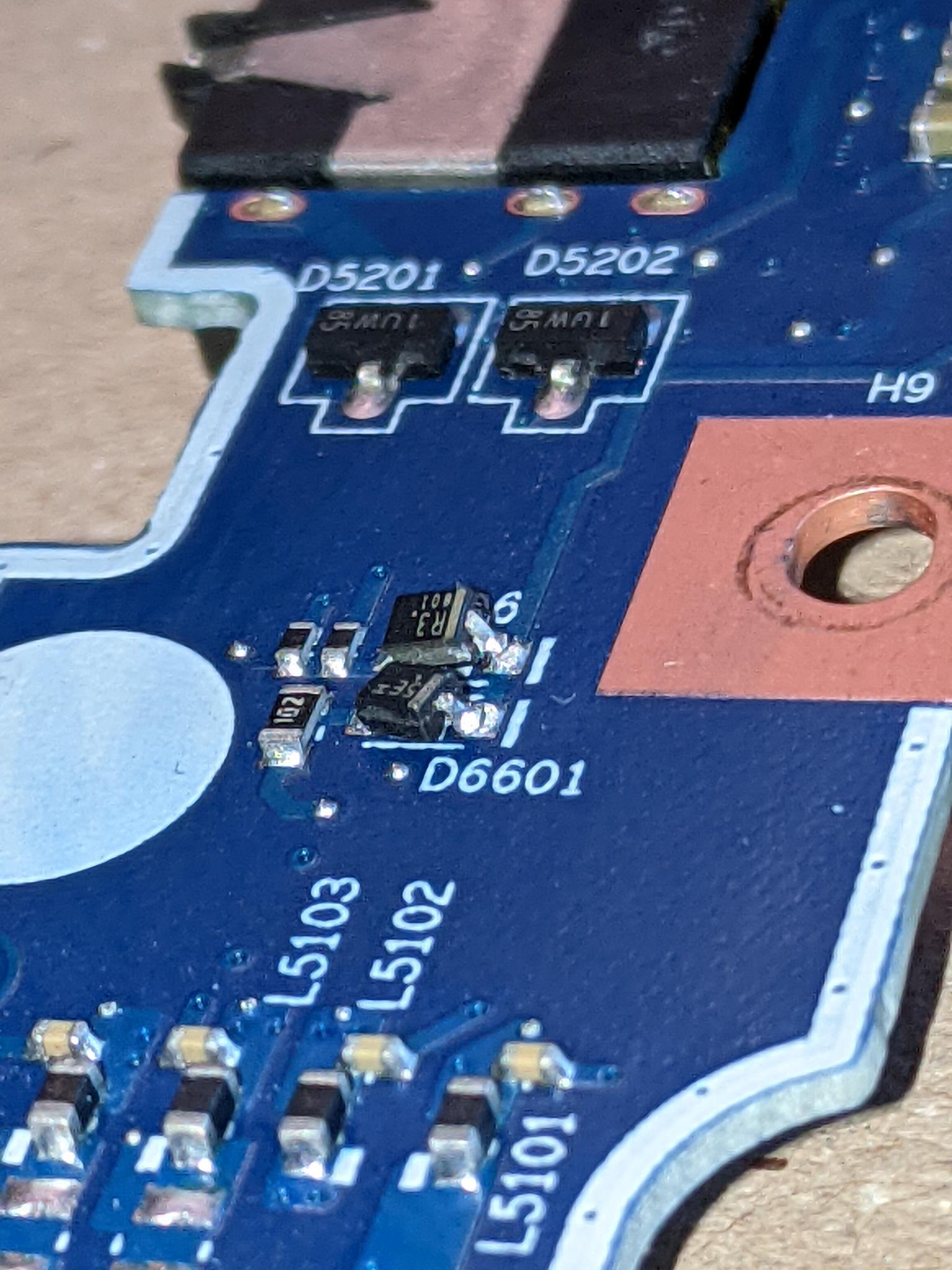

Warum sind die so krumm? Die eine sieht ja fast abgerissen aus.
Wie sieht so der Rest aus?



[GokuSS4]

also mit Alkohol gesäubert ist alles.. wenn ich nur wüsste, wo welche Spannung ankommen sollte und welcher Widerstand zu messen sein sollte..
gibt sicherlich keine Dokumentation darüber, oder?

https://www-elvikom-pl.translate.go..._sl=pl&_x_tr_tl=de&_x_tr_hl=de&_x_tr_pto=wapp

das einzige, was in die Richtung gehen könnte..



[Fusionator]

https://www.repairlap.com/threads/ee480-ee580-nm-b421-rev-1-0-schematic-bios.4374/

Die Dioden sehen trotzdem katastrophal aus. Wurde da mal was repariert?

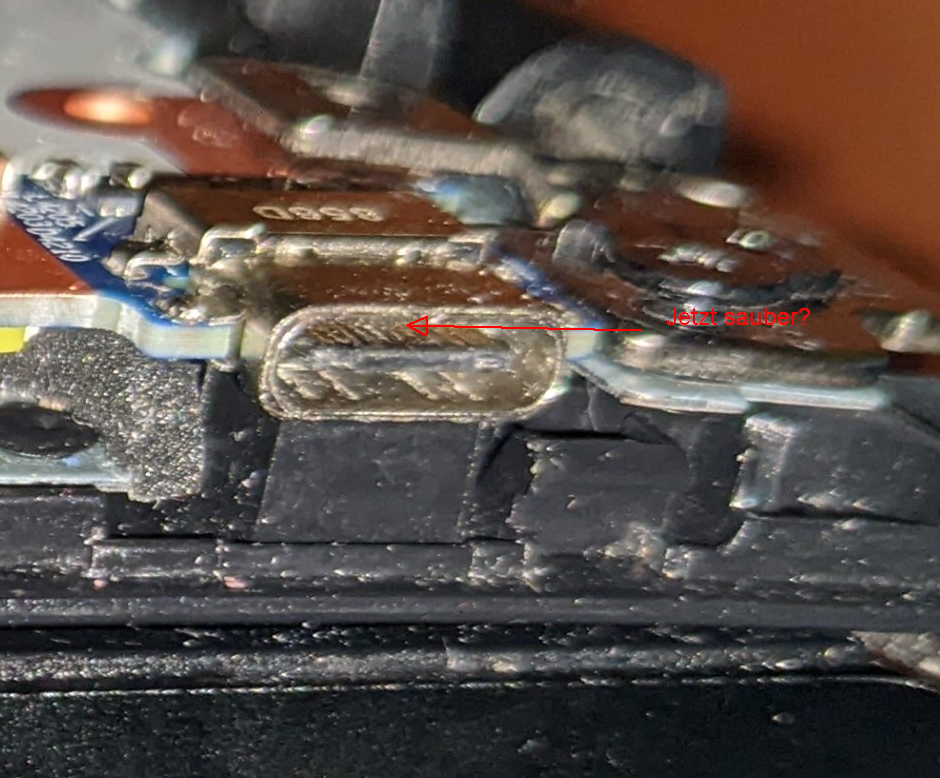

Die USB-Buchse ist jetz richtig gereinigt?



[GokuSS4]

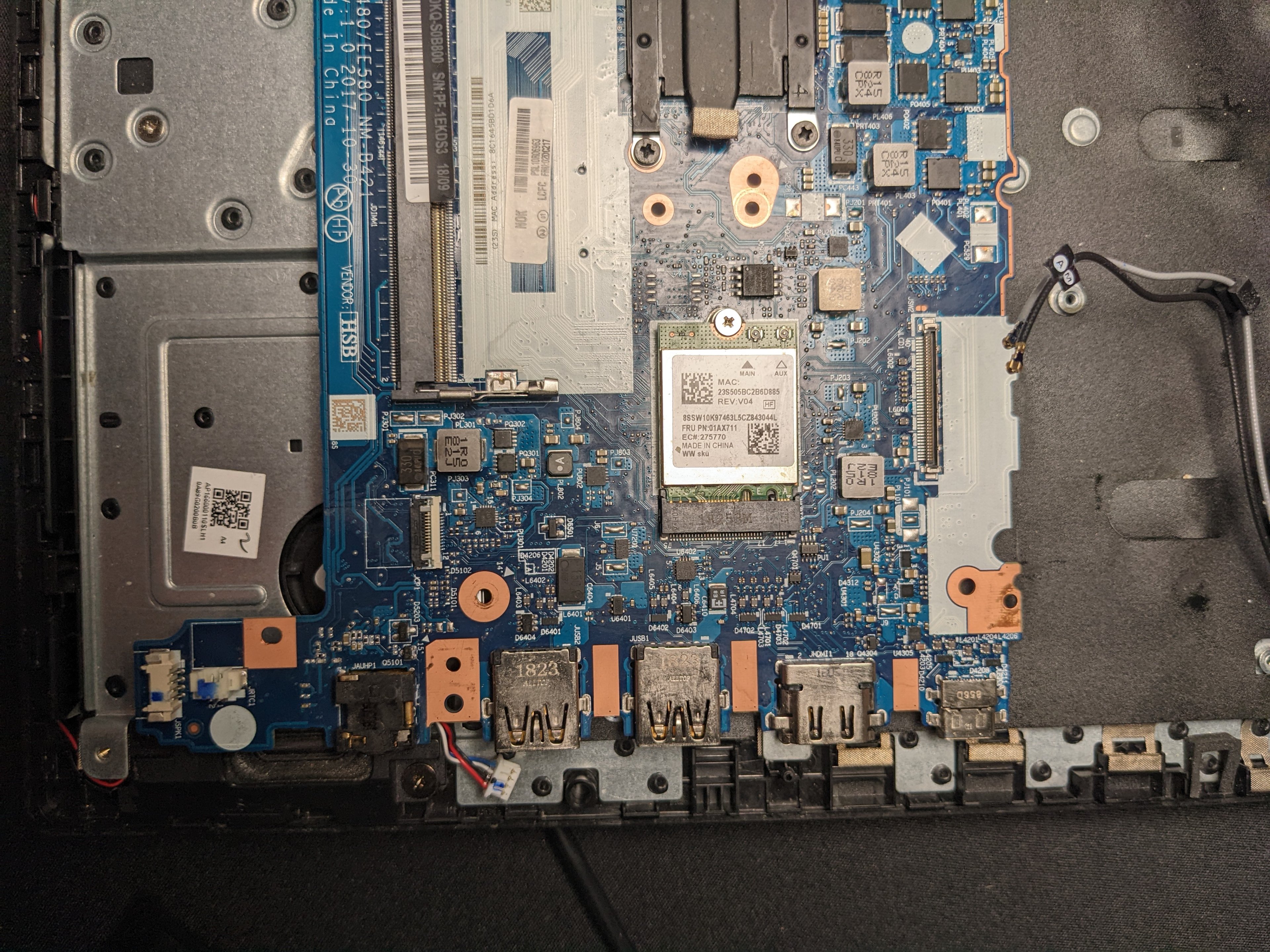

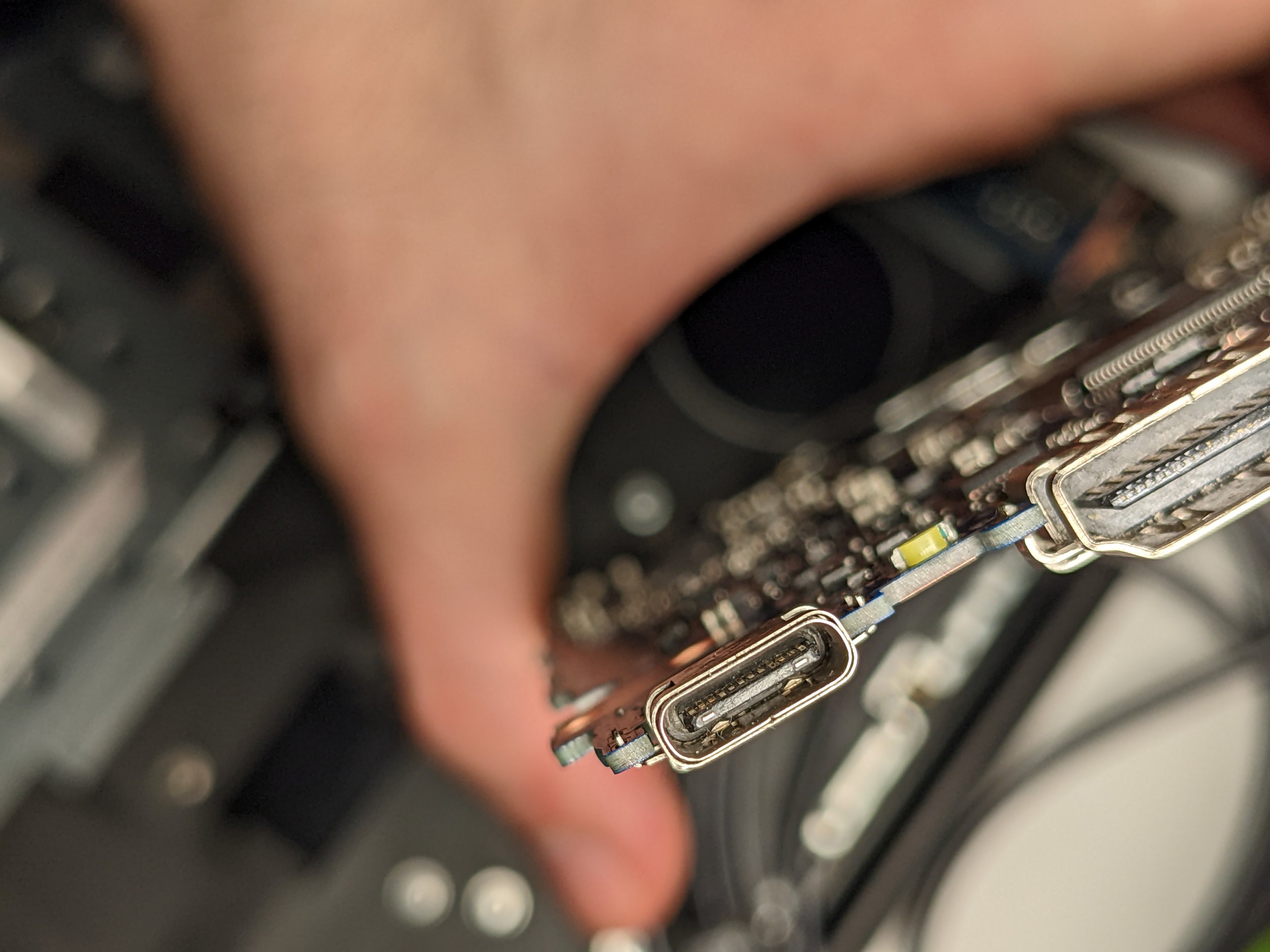

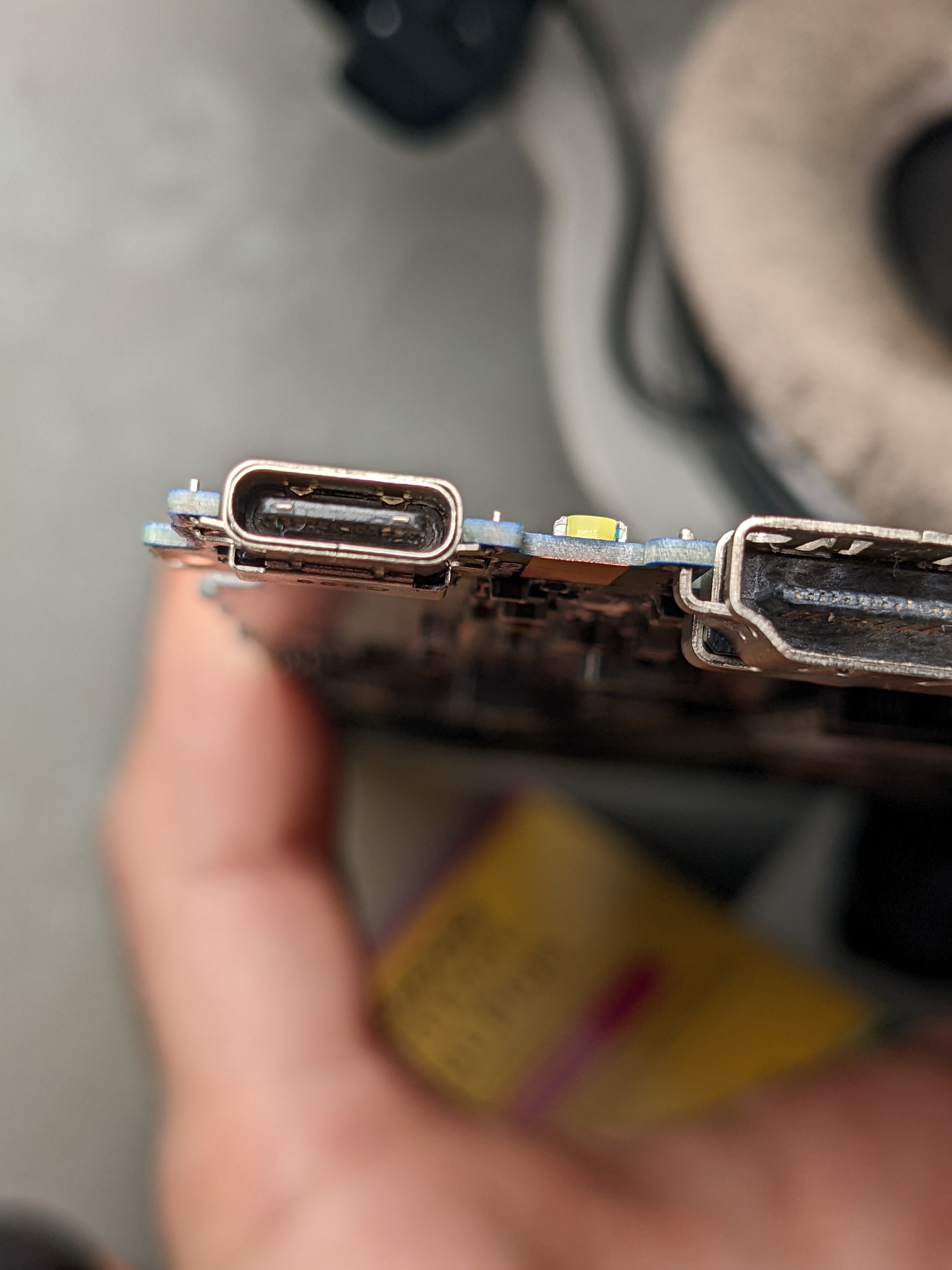

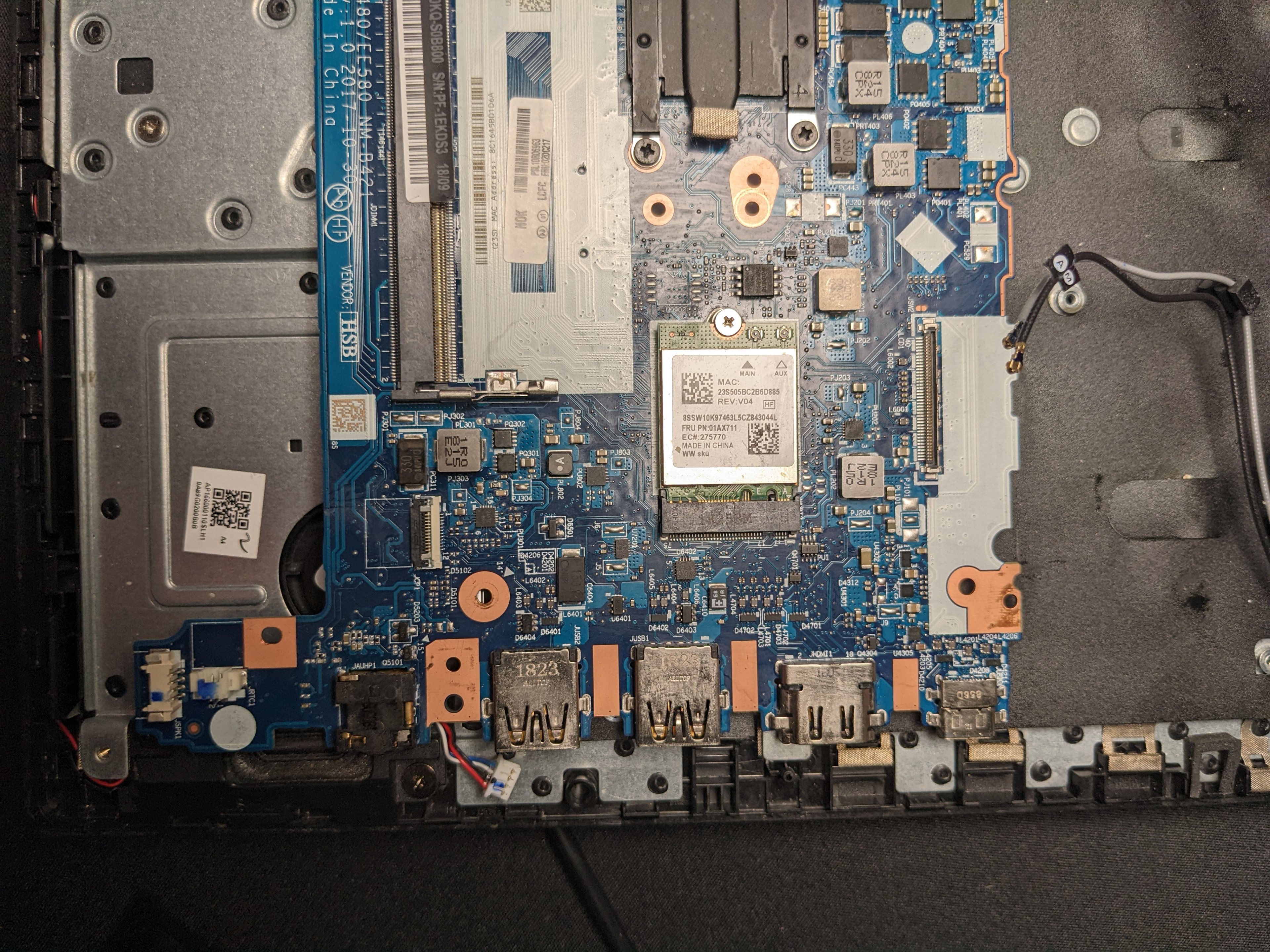

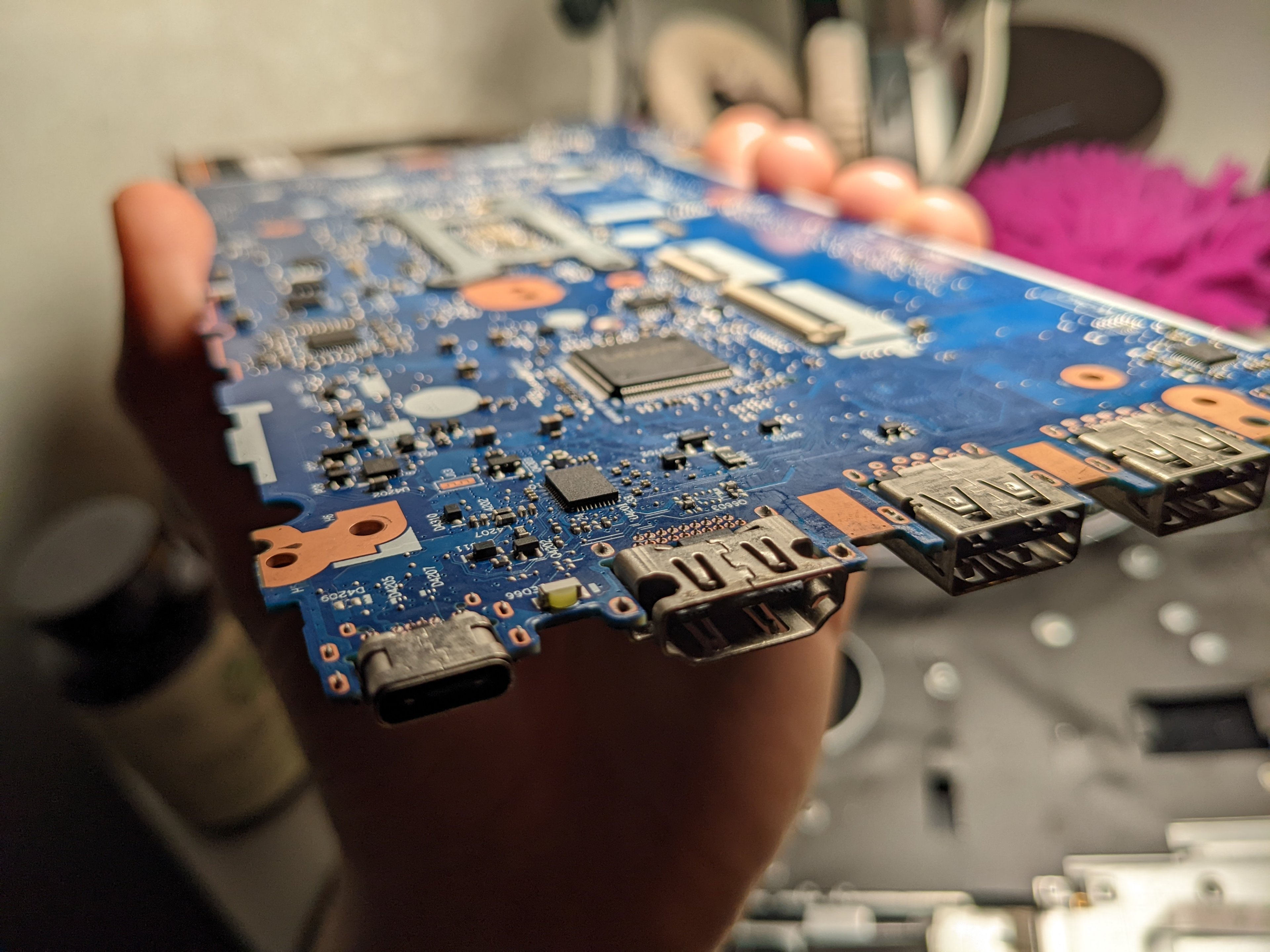

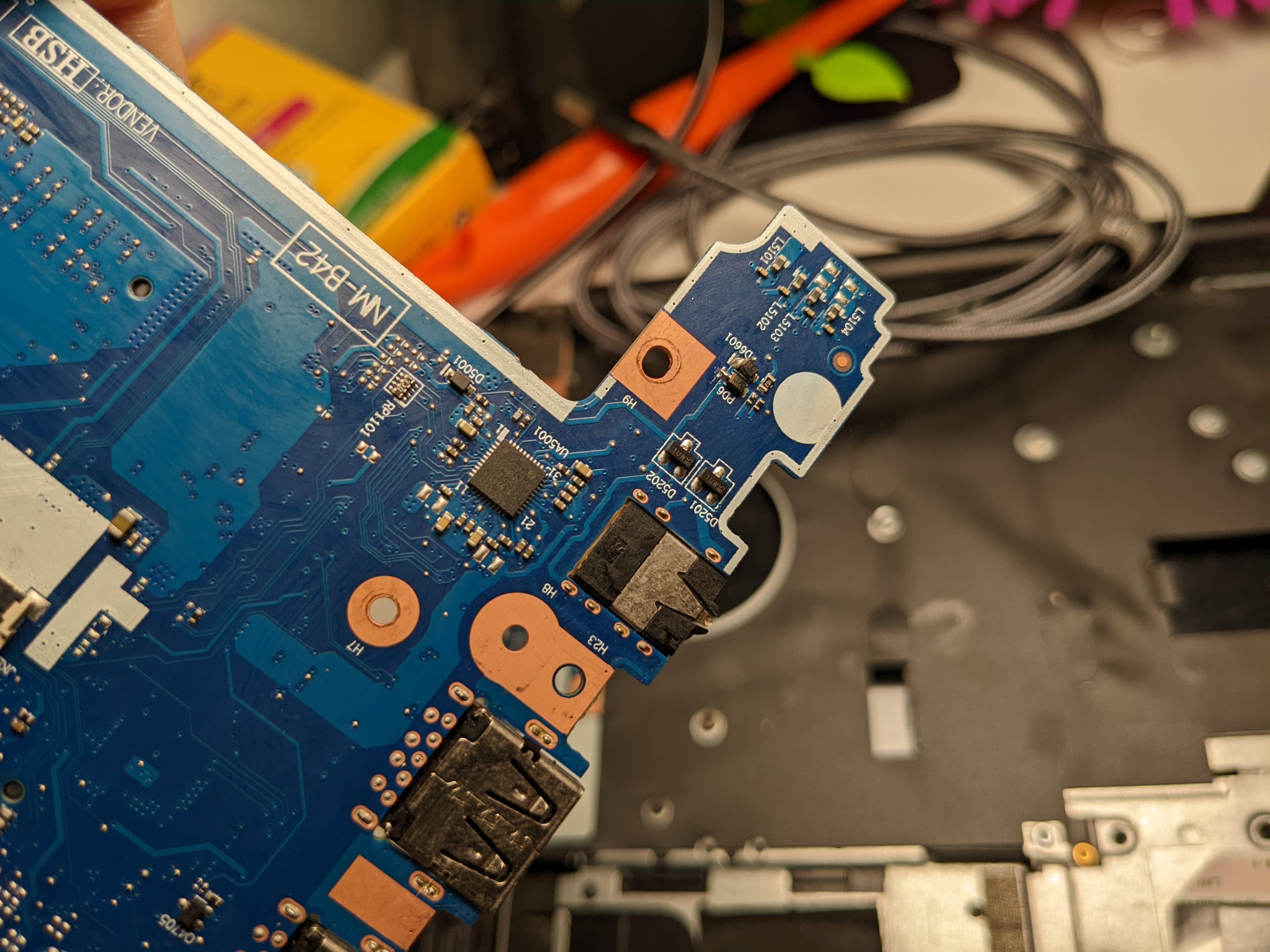

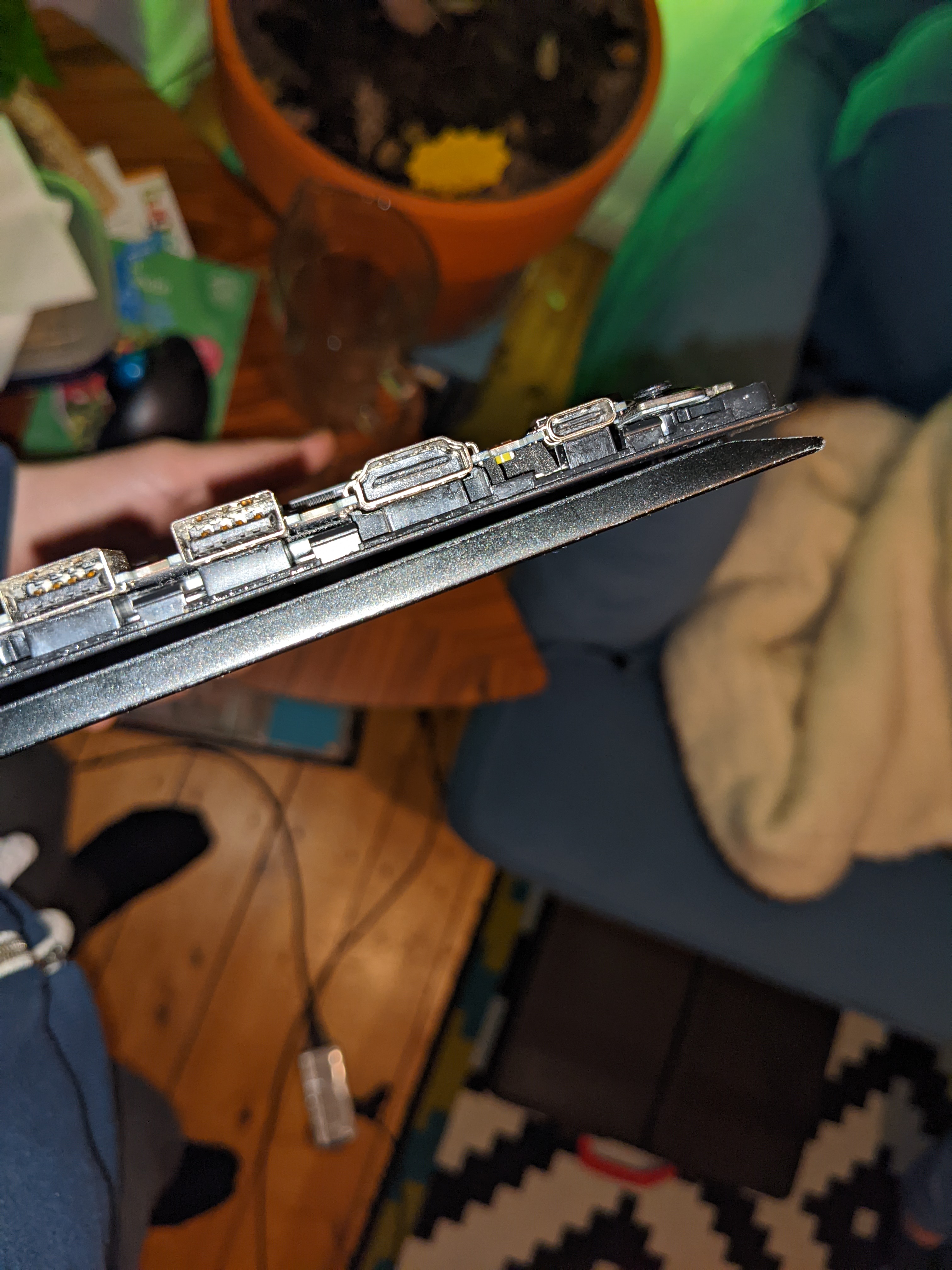

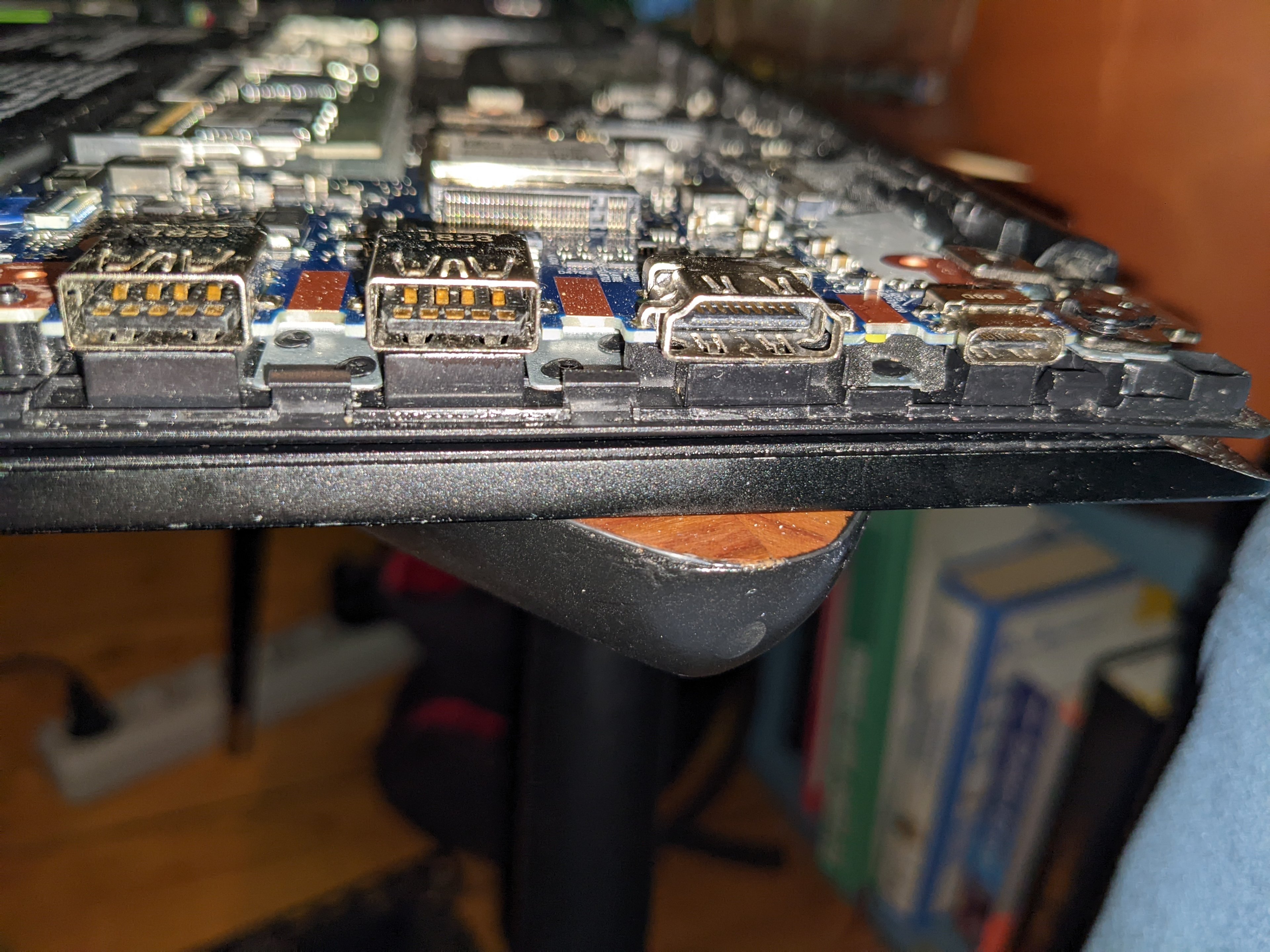

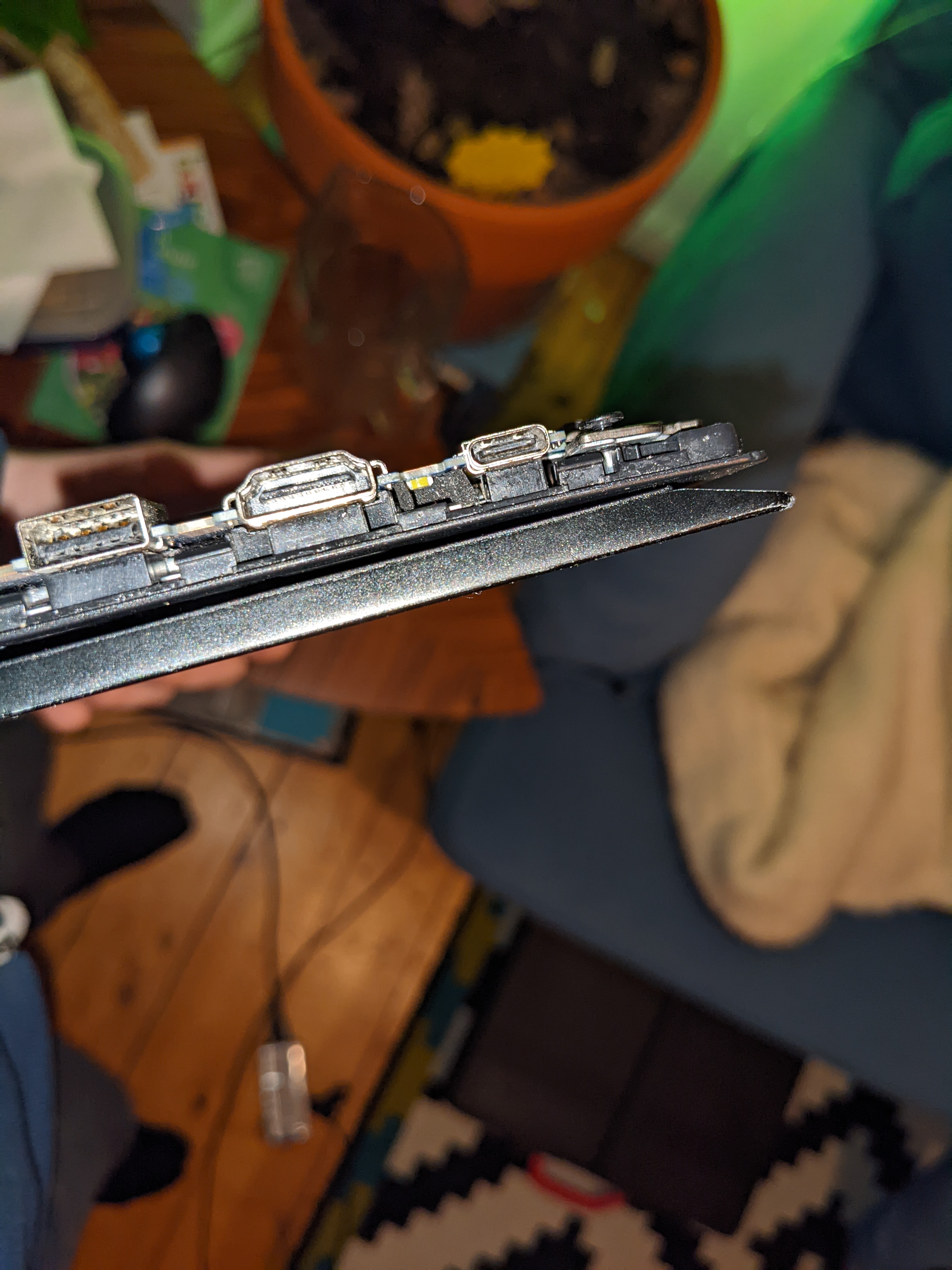

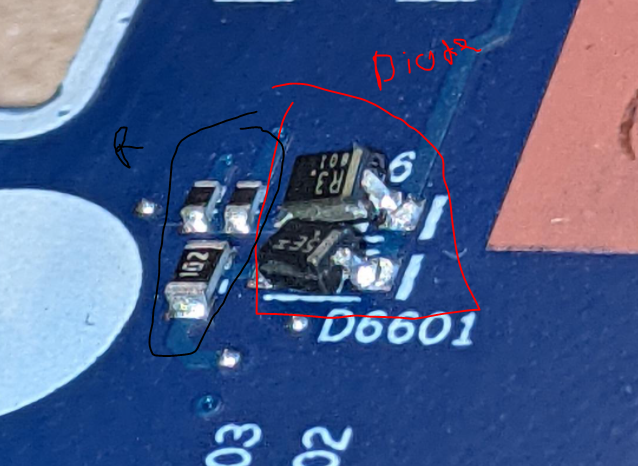

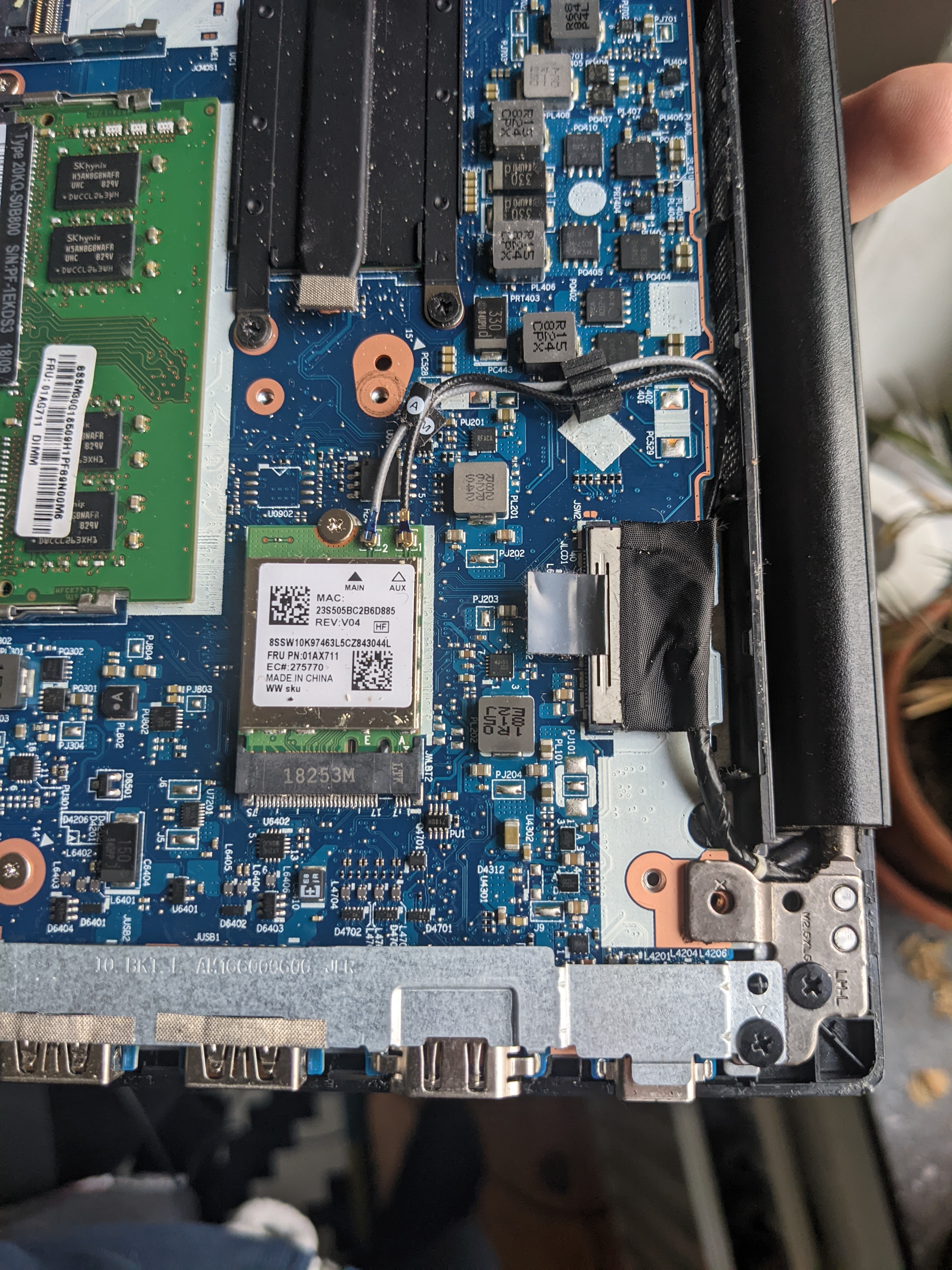

hier der aktuelle Stand
