Thinkpad W540 3K Display Farbkalibrierung

[riff-raff]

Kann mir jemand sagen, welches Panel bei den W540 mit 3K im Original verbaut ist?

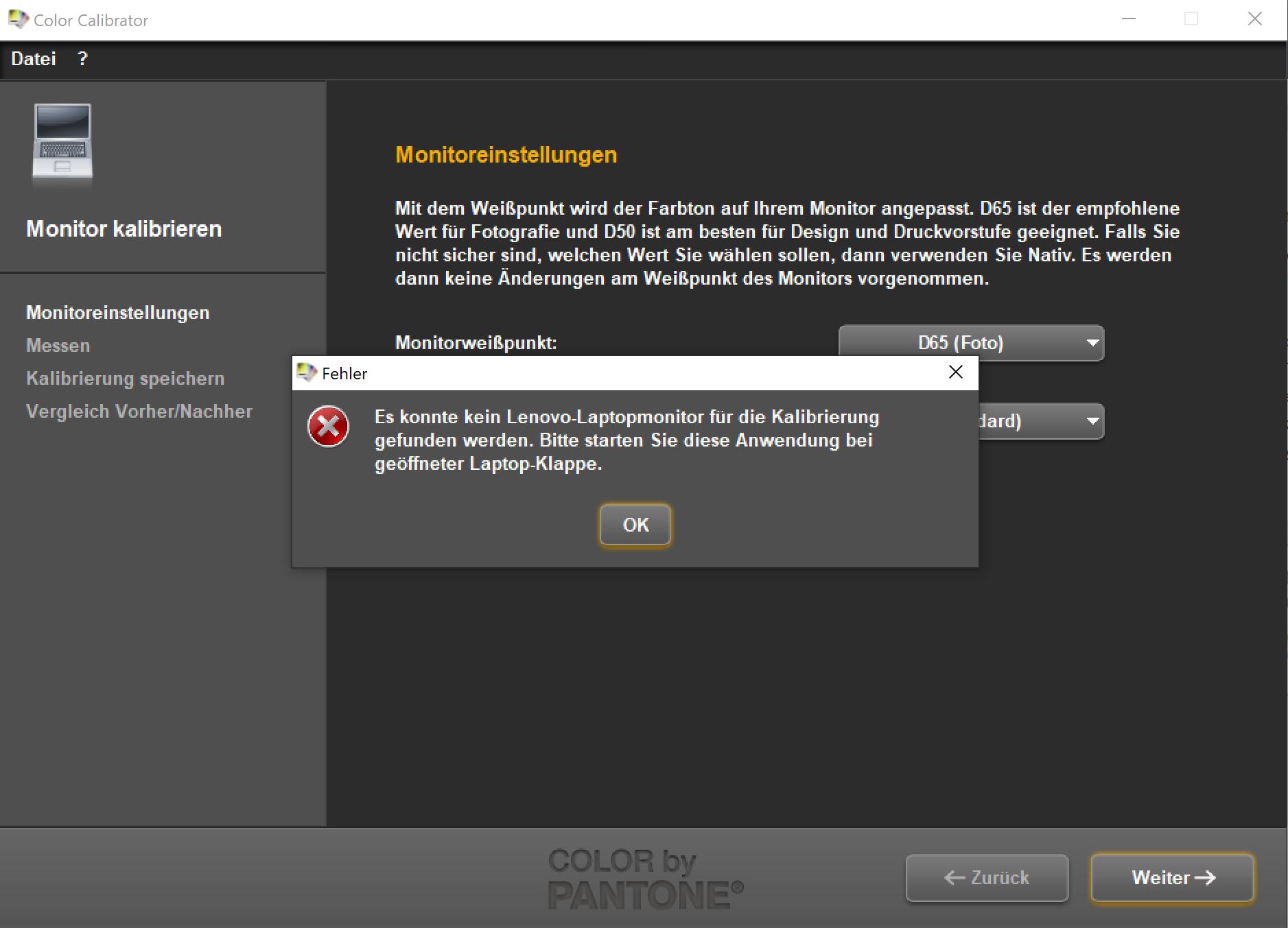

Ich hab mein W540 mit einem Panasonic VVX16T028J00 von FullHD/TN auf 3K/IPS upgegraded, leider erkennt der X-Rite/Pantone Farbsensor des Notebooks das Display nicht. Hat jemand einen Tipp für mich?



[whats4]

es wird eine lenovo FRU haben/sehen wollen:
du brauchst ein panel, daß eine lenovo fru hat. nicht baugleich, sondern das, wo hat fru.

die stehen in lenovo´s liste: https://download.lenovo.com/parts/ThinkPad/w540_fru_bom_20140108.pdf

04X0529 N CMI 15.6"FHD AG panel; CMI N156HGE-EA1
04X4064 N Panasonic 15.5"FHD++ AG panel; Panasonic P/N : VVX16T028J00
04X5480 N AUO 15.6"FHD AG
04X5500 N LCD ASM FHD AUO for CS - Primary LINE CORDS MECHANICAL ASSEMBLIES MEMORY LCD'S LABELS 04X5501 N LCD ASM FHD CMI for CS - Secondary
04X5502 N LCD ASM FHD++ Panasonic for CS

diese fru sollte beim verkäufer des panels im angebot auch explizit angegeben/erwähnt werden.



[riff-raff]

04X4064 N Panasonic 15.5"FHD++ AG panel; Panasonic P/N : VVX16T028J00

Genau dieses Panel habe ich.

Die FRU war im Angebot mit

Lenovo Thinkpad FRU 04X4064

auch explizit angegeben.

Ich hab schon versucht im Colorimeter ein Profil mit der Hardware-ID des Panels zu erstellen:

in ECCM2InitEDRMap.txt

MEI96A2,R,WLEDFamily_07Feb11.edr

und den ID-Counter um eins erhöht sowie
die Datei ECCM2InitParms_MEI96A2.txt mit

DACLevelForBlack:0
DoGreys:1
Init: 9 0 32 64 96 128 159 191 223 255
Test: 4
080,080,080, 0.045,0.0050,0.0050
143,143,143, 0.040,0.0040,0.0040
207,207,207, 0.030,0.0025,0.0025
255,255,255, 0.020,0.0020,0.0020
refTimeout: 10
openTimeout: 10
onScreenTimeout: 10
refStability: 0.02, 0.001, 0.001
productStability: 0.02
settleTime: 100
warmupTimeMins: 5
init_count_r_255_min: 2000
init_count_r_255_max: 30000
init_count_g_255_min: 2000
init_count_g_255_max: 20000
init_count_b_255_min: 1500
init_count_b_255_max: 10000
test_ref_Y_255_min: 100
test_ref_Y_255_max: 600

angelegt, das dem Profil LEN40B5 und dem Panel entspricht. Leider erhalte ich immer noch die gleiche Fehlermeldung.



[whats4]

ist auf dem panel irgendwo ein aufkleber mit der fru?
weil den sollte es geben. irgendwo steht die fru immer, wenn vorhanden.



[riff-raff]

Ich denke, dass es sich bei dem mir gelieferten Panel zwar um das gleiche Produkt handelt, aber dass die Hardwarekennung nicht passt und er deshalb meckert. Das Manel mit FRU identifiziert sich ja als LEN40B5, meins als MEI96A2. Hersteller und Panel ist in beiden Fällen Panasonic, VVX16T028J00.
Frage also neben der Reklamation beim Verkäufer, kann ich die Kennung/Firmware oder was auch immer des Displays modifizieren oder kann ich den Colorimeter dazu überreden dieses Panel zu verwenden?
Reklamiert habe ich schon, nach Modifizierung der Kennung habe ich gestern Nacht schon eine Weile gesucht, aber nichts Brauchbares gefunden.
Die Profile des Colorimeters habe ich gestern ebenfalls schon versucht anzupassen, wie, siehe vorangegangenen Post. Irgendwo muss es doch eine Abgleichsliste geben, welche Panele das Colorimeter unterstützt. Ich dachte dies sei die ECCM2InitEDRMap.txt, was aber nicht der Fall zu sein scheint.



[whats4]

ebendas meinte ich mit nicht baugleich, sondern mit fru.
weil sich die mit fru natürlich anders anmelden, dafür ist das ja da.
eine lizensierungsgeschichte also.

wenn geht, schick das zurück und laß dir die fru beim nächsten versuch vom händler explizit bestätigen.



[riff-raff]

Der Händler inseriert das Produkt sogar unter der FRU. Mal abwarten, was er zu meiner Reklamation sagt.



[whats4]

ja, vielleicht tauscht der händler aus. hoffentlich.



[riff-raff]

Der Händler empfieht mir mit einem EDID-Programmer die EDID des Panels zu flashen, welche ich mir ersteinmal besorgen müsste. Ich hab ihn jetzt erstmal daran erinnert, dass er ein Produkt verschickt, welches nicht seinen Verkaufsspezifikationen entspricht. Ob das den Händler überhaupt interessiert glaube ich aber fast nicht, die Mails klingen alle eher wie "BlaBla, lass mich in Ruhe"



[whats4]

wie bezahlt?

weil wenn das produkt nicht dem beworbenen entspricht, greift jeder käuferschutz.
und der händler fürchtet eines mit sicherheit:
probleme mit seinem zahlungsdienstleister.



[riff-raff]

Bezahlt via PayPal, also hab ich da doch einige Sicherheiten, aber: Ich hab erstmal nach Nachbesserung gefragt. Eine Gutschrift oder Teilgutschrift wär auch okay, schlecht ist der Screen ja nicht, ganz im Gegenteil.



[whats4]

hm, unabhängig davon... vielleicht hat jemand in dem forum solche hardware.



[riff-raff]

Der Händler hat mir Retour auf seine Kosten angeboten, ich bau den Screen morgen aus und erstmal wieder auf FullHD um und lass mir einen neuen kommen, wo ich drei mal nachfrage, ob original Lenovo und FRU vorhanden. Danke für deine Unterstützung whats4!



[whats4]

bitte
ist ein geiles teil, so ein W.
teuer halt, am ersten blick. aber hält ewig.
ich hab ein w500, das mal mit vista ausgeliefert wurde, es rennt stabilst mit dem 10er. nimma wirklich schnell, aber das ist ok, mit 8gb und ssd ist es halt nimma frisch, aber würdig*g
w530 oder w540, läuft mir eines über den weg...*zack



[riff-raff]

Ich hab mir das W540 jetzt recht frisch gegönnt, i7-4810MQ, 32 GB RAM, 512 GB SSD, beleuchtete Tastatur, Fingerprint, Farbsensor, K2100M, aber eben FullHD. Gezahlt hab ich €525,- + €65,- für den 3K Screen.
Ein geiles Teil, bin sehr zufrieden, brauch es vor allem für Fusion360, Studio Core und Co, ich beschäftige mich recht intensiv mit FFF/FDM-Rapid Prototyping. Manko: Der Fingerprintreader hat eine recht miese Erkennungsrate.



[whats4]

sehr sehr tolles teil, überragendes P/L.
und eine schöne konfig mit dem vielen ram und der quadro.
händler?



[riff-raff]

Kurzes Feedback: Display retourniert und ein Baugleiches, allerdings mit FRU bestellt, sollte morgen kommen, ich werde berichten.



[whats4]

danke, bin schon gespannt.
stehe selber vor einem ähnlichen umbau, ein t440, das etwas flaue office panel gegen was besseres, fhd vom t440s wahrscheinlich.



[riff-raff]

Ein frustrierendes Thema; nachdem ich ein VVX16T028J00 mit angeblicher FRU 04X4064 aus GB erhalten habe und dieses als Hardware ID MEI96A2 aufwies, orderte ich von einem zertifiziertem Lenovo-Fachhändler das FRU 04X4064. Auch das zeigte das gleiche Symptom. Selbst Geräte (W540) im Auslieferungszustand und 3K Display zeigen die Harware-Identifikation MEI96A2. Leider akzeptiert das eingebaute Colorimeter nur "LENxxxx"-Displays. Dies mag an der Software selbst liegen, unkalibriert sind die o.g. Schirme alle samt massiv rotstichig, meiner Meinung nach dunkler als das FullHD TN-Panel (trotz 350>300 nits) und das "Upgrade" nicht wert. Ich habe meine 3K-Displays sehr zum Leid retouniert und dank hervorragender Services und Händler meine Auslagen komplett rückerstattet bekommen.
Ich lass jetzt das FullHD Display drin, evtl. läuft mir noch eine funktionierende Lösung über den Weg, wenn nicht, auch okay.



[whats4]

hm, schade.
aber du hast trotzdem ein sehr feines gerät.
