USB 3.0 Controller, interne Pinbelegung

[Xerxes18]

Guten Tag liebe Gemeinde,

ich würde gerne meinen Rechner mit USB 3.0 nachrüsten, leider weiß ich nicht genau,

welchen Controller ich mir dafür kaufen müsste und ich weiß definitiv, dass Controller nicht gleich Controller

ist. Ich habe am Front Panel meines Gehäuses 4 USB Ports, allerdings weiß ich nicht ob diese mit der Pin-

Belegung von USB 3.0 übereinstimmen und ich diese somit einfach anstecken kann!?


Desweiteren würde ich euch um Rat bitten, welchen Controller ich mir kaufen sollte, denn die günstigen

scheinen nur PCI-Express 1.0 zu besitzen und ich meine gelesen zu haben, dass PCI-Express 2.0 bei USB

3.0 erst sinn macht. Wie schon vorhin erwähnt, würde ich gerne eines haben wollen, welches auch einen

internen Anschluss bietet.


Vielen Dank im voraus

MFG
Xerxes



[marcol1979]

Sind die Ports am Front Panel überhaupt USB 3.0 Ports ?

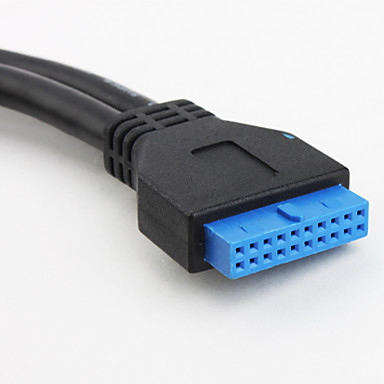

Stecker intern müsste so aussehen:



[Atlan3000]

Alternativ baut man sich sowas in den ehemaligen Floppyschacht ein:
https://www.computerbase.de/preisvergleich/sharkoon-usb-3-0-frontpanel-b-a713837.html

Beim Controller gibts ganz verschiedene mit: 2 externen Ports, 4 ..., 2 interne und 2 externe, mit Frontpanel im Paket...
Controler mit NEC (Renesas) Chipsatz sind ganz gut. Die meisten sind mit x1 an PCIe angesteckt also völlig unerheblich ob PCIe Version 1.0 oder 2.0 vorliegt. Den maximalen Speed gibts erst bei USB 3.0 im Chipsatz z.B. Z77 aber reizen das eh nur externe SSDs wirklich aus.



[Xerxes18]

Hallo,

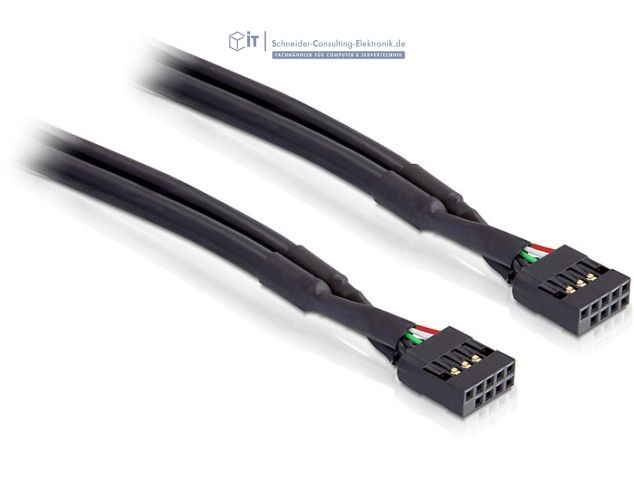

nein sind keine, das sind normale USB Anschlüsse:



Denke, das ist dann nicht möglich diese an die Pins des Controllers zu stecken

Dann müsste ich also noch das zusätzliche interne Kabel kaufen und einen Steckplatz damit wohl ersetzen!

Nun zu der nächsten Frage, welchen Controller würdet ihr mir denn empfehlen?


Edit:

Mein Mainborad hat kein USB 3.0 Steckplatz!



[Atlan3000]

Dann sowas vielleicht:
https://www.computerbase.de/preisvergleich/logilink-pc0058-a870097.html



[marcol1979]

Mit denen wird das nix mit USB 3.0
Brauchst dann Karte und Frontpanel sowie Atlan es empfiehlt.



[Atlan3000]

Bevor ich es vergesse deine Kabel passen auch aufs Board sind aber eben nur USB 2.0. Die Anschlüsse sind meist unten am Board.
