USB-C 3.1 mit DP 1.4 wieviele Monitore kann ich anschließen?

[Ghosa]

Hallo zusammen,

ich habe eine sehr spezifische Frage.
Ich habe ein Lenovo Yoga Slip 7 4800u mit einem USB-C 3.1 Anschluss mit Displayport 1.4b.
Als Monitor stehen ein BenQ PD3220U (4K, 2x Thunderbolt) und ein XP-Pen 24 Pro (2K, USB-C) zu Verfügung.

Der Gedanke war das ich das Notebook per USB-C an den Benq anschließe und das Signal zum XP-Pen per Thunderbolt Anschluss Daisy Chaise.

Schein aber nicht möglich zu sein. Sind 4K+2K zuviel für das Notebook mit dem USB-C 3.1?

Schönen Gruß und vielen Dank schonmal!
Oliver



[cvzone]

Mit welcher Hertzahl und Farbtiefe den?



[Ghosa]

Der Benq mit 60 Hz 10bit und der Xp-Pen mit 60 Hz und 8bit



[BAssDad]

Beherrschen denn beide Monitore bzw. der im Notebook verbaute USB-C 3.1 Anschluss mit Displayport 1.4b Daisy Chan überhaupt?.



[Ghosa]

Müssen es denn beide beherrschen? Ich dachte nur der Monitor der das Signal weitergibt muss das können?!
Der Benq kann das , bei dem XP-Pen bin ich mir nicht sicher.



[BAssDad]

Sind 4K+2K zuviel für das Notebook mit dem USB-C 3.1?

Selbst wenn nicht würden beide Monitore sowieso nur mit max. 2K laufen da hier der kleinste gemeinsame Nenner die Auflösung vorgibt.

Ergänzung (8. April 2024)

Müssen es denn beide beherrschen?

Ja das müssen sie beide.



[Slayn]

Ja das müssen sie beide.

Nein müssen nicht,

max. 2K laufen da hier der kleinste gemeinsame Nenner die Auflösung vorgibt.

Auch falsch.

Ohne DSC wird die Bandbreite nicht reichen ein 4k und ein 2k zu betreiben.



[cvzone]

nur mit max. 2K laufen da hier der kleinste gemeinsame Nenner die Auflösung vorgibt.

Nein, das sind zwei komplett unabhängige Signale, sofern nicht gespiegelt wird. Und nur der Monitor muss über Daisy Chain weiterleiten können. Der Displayport kann es wegen Version 1.4 immer.



[Model]

Siehe hier:
https://www.computerbase.de/forum/t...ch-wie-an-mein-notebook-anschliessen.2115844/
Achtung, es ist eine Wissenschaft für sich.



[Ghosa]

Hmmm, woran liegt es dann das der XP-Pen als letzter Monitor in der Reihe nicht gefunden wird...?

Siehe hier:
https://www.computerbase.de/forum/t...ch-wie-an-mein-notebook-anschliessen.2115844/
Achtung, es ist eine Wissenschaft für sich.

Oh das muss ich erstmal durchlesen, danke Mal schauen ob ich danach weiß woran es liegt.



[cvzone]

Ggf. musst du im OSD des BenQ Daisy Chain erst noch aktivieren.

Auch steht im Datenblatt als Daisy Chain "Thunderbolt 3". Hat der Laptop Thunderbolt 3/4 oder nur DP Alt Mode?



[Ghosa]

Im OSD des Monitors gibt es keine Möglichkeit das zu aktivieren. Der Laptop hat USB-C 3.1 mit DP Alt Mode 1.4b



[species_0001]

@Ray519 hat hierzu gaaaaaanz viel Lesestoff bereit gestellt
https://www.computerbase.de/forum/t...ch-wie-an-mein-notebook-anschliessen.2115844/

bzw. ein praktischer Rechner
https://tomverbeure.github.io/video_timings_calculator



[cvzone]

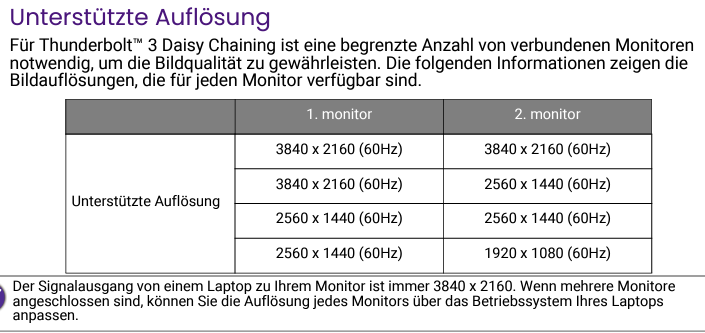

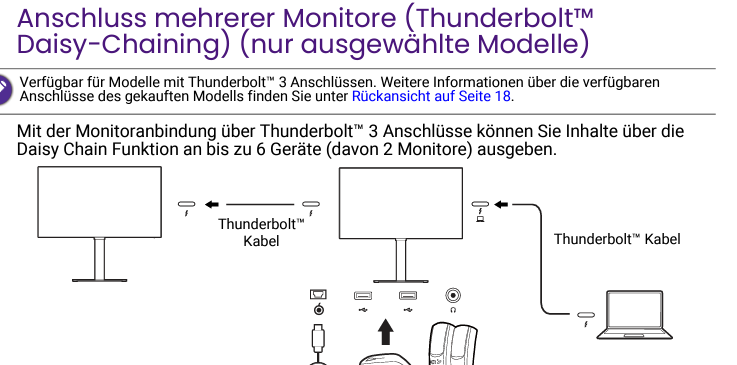

Also laut Handbuch geht es nur über TB3 mit USB-C zu USB-C.
Seite 50 https://esupportdownload.benq.com/esupport/LCD MONITOR/UserManual/PD2720U/UM_DE_240123163504.pdf



[Ghosa]

Ok. Da der XP-Pen kein TB3 Anschluss ist (jedenfalls konnte ich nichts diesbezüglich finden) bleibt mir wohl nichts anderes übrig als mit einem Dock/Hub zu arbeiten.
Würde denn der USB-C Ausgang des Laptops theoretisch reichen um den Benq per Dockingstation USB-C mit 4K und das XP-Pen Display Tablet mit 2K zu versorgen?
Is schon ein recht spezieller Fall, sorry!

Achso, das XP-Pen kann entweder über einen USB-C Anschluss oder über einen HDMI und USB angeschlossen werden.



[Nero FX]

Wenn du die 2 Monitore ohne Thunderbolt Anschluss nutzen willst (auch mit einem Dock) muss das Notebook den High-Definition Modus (so nennt es jedenfalls HP) unterstützen.

Es müssen 4 statt 2 Leitungen des USB-C Ports für DP 1.4 genutzt werden. Bei HP ist das im BIOS konfigurierbar.
Nachteil: Das führt dazu das USB am Monitor/Dock auf USB 2.0 Geschwindigkeit (35-45Mbyte/480Mbit) fällt.

Ansonsten 4k Monitor via USB-C und 2k per HDMI anschliessen und hoffen das sie parallel nutzbar sind.



[cvzone]

Das TB3 braucht es vor allem im Laptop.

Laut diesem Rechner von species_0001 hat

2560x1440@60 8 Bit 4:4:4 = 7494 PBW (Peak Bandwidth)
3840x2160@60 10 Bit 4:4:4 = 21383 PBW

DisplayPort HBR3 (8.1 GHz) Max BW 25,920 Mbit/s = 82% +29% = 111%

Das wird also ohne DSC an einem non-Thunderbolt DP Dock nicht funktionieren, selbst wenn alle 4 HBR3 Lanes benutzt werden.



[Ghosa]

Mist klingt so als müsste ich den Laptop per USB-C an den Benq und den XP-Pen an den Laptop per HDMI+USB anschließen... Das wird aber unschön mit den ganzen Kabeln... schade.
Aber vielen Dank für die ganzen Infos, falls noch jemand Anregungen oder Ideen hat, immer gern her damit.



[Nero FX]

@Ghosa
Idee: muss auf den XP-Pen denn überhaupt 3D Beschleunigung funktionieren?
Sonst könnte ich mir eine USB-Grafikkarte (auch externe Grafikkarte) vorstellen. Kosten um die 30-40€.



[Ghosa]

Keine Ahnung, gezockt wird nur auf dem Benq, der XP-Pen ist ein Tablet Display auf dem in Photoshop gemalt wird.
