USB-Hub in Desktop-PC Frontpanel einbauen - woher kommt der Strom?

[John22]

Ich will in meinen älteren Desktop-PC mit Motherboard Biostar B660GTN aus 2022 vorne als Frontpanel einen USB-Hub Chieftec MUB-3003C einbauen:

https://www.chieftec.eu/products-detail/de/266/MUB-3003C

Der USB-Hub hat ein Kabel für den "Header for USB 3.2 (Gen1) Ports at Front Panel" das zum Motherboard passt. Zusätzlich hat er ein Kabel im mir unbekannten Format wozu ich keinen Anschluss auf dem Motherboard finde. Siehe Bild. Auf der Webseite des Hubs steht "Stromversorgung via USB". Kann der "Header for USB 3.2 (Gen1) Ports at Front Panel" auch Strom liefern?

Eine Einbauanleitung liegt dem Hub nicht bei. Auf Anfrage habe ich diese Antwort bekommen: "... there is no additional power connection needed because the hub does not support PD function"



[SSD960]

Müsste ein SATA Stromkabel Kabel sein.



[Drewkev]

Das ist halt ein USB-C (Key-A) Header und USB überträgt (wer hätte es gedacht) nebst Daten auch Strom.

Willst du USB-C nachrüsten brauchst du was anderes.



[Ja_Ge]

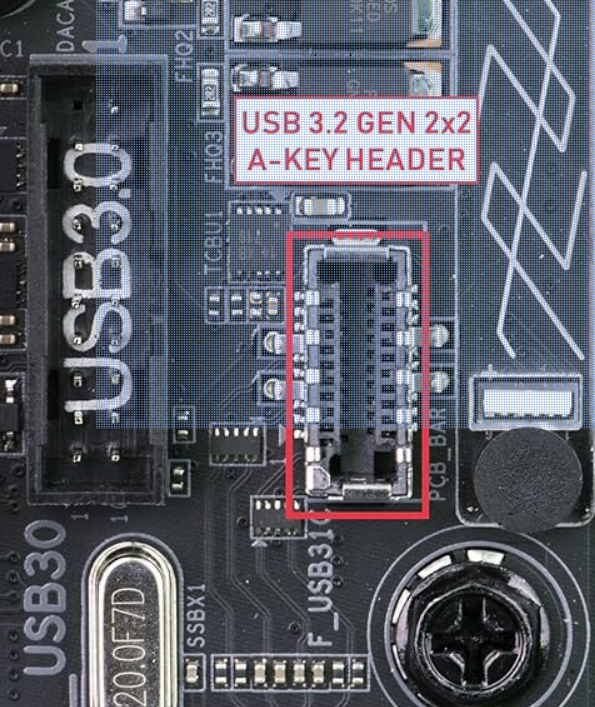

Etwas klein dein Bild, dürfte aber das sein:



[nutrix]

Geht nur mit einem aktuellen Mainboard, wie zu sehen bei einem Asus Z790 Board als Beispiel:
https://webshop.asus.com/de/Mainboa...ainboard-Sockel-Intel-LGA1700/90MB1CL0-M0EAY0



[gaym0r]

Müsste ein SATA Stromkabel Kabel sein.

Wo siehst du denn SATA?



[bisy]

Das Kabel ist für den USB-C Anschluss da, den kannst halt nicht nutzen, dafür brauchst ein passenden Anschluss auf dem Board.

Du kannst aber die beiden USB-A Anschlüsse nutzen, dafür ist das Kabel mit dem großen Stecker da



[SpartanerTom]

Steht doch eigentlich klipp und klar in der Spezifikation:

Wie man da auf SATA kommt ist mir schleierhaft.

Wie andere schon gesagt haben ist das ein interner USB Header (idR für Front-Panel USB-C; allerdings wissen wir ja dass der Übertragungsstandard nicht zwingend etwas mit dem Stecker/Buchse zu tun hat).



[bisy]

Kann der "Header for USB 3.2 (Gen1) Ports at Front Panel" auch Strom liefern?

Für die USB3.2 Typ-A Ports Jop, kann er



[Asghan]

Müsste ein SATA Stromkabel Kabel sein.

Nope, definitv nicht.



[Ja_Ge]

Oder mit einer PCIe Karte den Port nachrüsten.



[dr_lupus_]

Stromversorgung

via USB

wie immer: wer lesen kann ist klar im Vorteil



[John22]

Geht nur mit einem aktuellen Mainboard, wie zu sehen bei einem Asus Z790 Board als Beispiel:
https://webshop.asus.com/de/Mainboa...ainboard-Sockel-Intel-LGA1700/90MB1CL0-M0EAY0

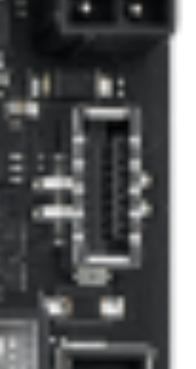

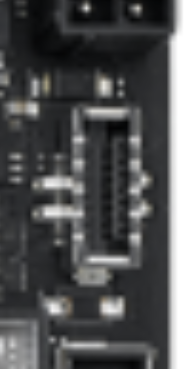

Anhang anzeigen 1480037

Ja das würde mit so einem Motherboard passen. Siehe Bild im Anhang obere interne Buchse Nr. 8.

Den einzigen anderen USB-Hub den ich gefunden habe ist der "ICY BOX IB-HUB1418-i3" mit "
Frontpanel with USB 3.0 Type-A and Type-C hub" für den "Header for USB 3.2 (Gen1) Ports at Front Panel" und Strom wird von einem internen "SATA power connector" genommen.

https://icybox.de/product/hubs/IB-HUB1418-i3



[SSD960]

Wo siehst du denn SATA?

Sorry. Hier hab ich geirrt



[dr_lupus_]

Geht es um: Chieftec oder Icy Box?



[John22]

Ich habe vermutlich noch ein Lösung gefunden mit einer "PCI Express x4 Karte zu 1 x intern USB 3.2 Gen 2 Key A 20 Pin Buchse":
https://www.delock.de/produkt/89029/merkmale.html?setLanguage=de

Der Chieftec USB-Hub benötigt genau das, eine Buchse "20-Pin Key USB 3.1 Gen 2 Header". Ich werde es damit versuchen.



[nutrix]

Sehr gute Idee, darauf bin ich gar nicht gekommen. Aber dann ist der PCIe Slot bei Deinem kleinen Board weg, sprich keine GPU ist mehr möglich.



[John22]

Der Einbau vom USB-Hub "Chieftec MUB-3003C" und der "PCI Express x4 Karte zu 1 x intern USB 3.2 Gen 2 Key A 20 Pin Buchse" klappte heute gut und der PC läuft weiterhin normal.

Mit dem Tool "CrystalDiskMark" habe ich einige Geschwindigkeitstests gemacht und die Ergebnisse sind gut. Vor allem an der USB-C Buchse mit USB 3.2 und 10 Gbps verglichen mit den hinteren USB-A-Buchsen USB 3.2 (Gen2) die ja die gleiche Geschwindigkeit haben.

Danke für die Antworten die mich doch noch zum Ziel geführt haben.
