USV Netzwerkkarte zurücksetzen

[PCProfi]

Für meine APC USV (su3000r3IBX120) habe ich mir eine Netzwerkkarte zugelegt um die einzelnen Server gezielt herunterfahren zu können und so einem Datenverlust vorzubeugen.

Es handelt sich um die AP9617.

Da ich die Karte gebraucht gekauft habe, war sie natürlich bereits konfiguriert und hatte auch ihre IP zugewiesen bekommen. Ich bin nicht im Besitz dieser Informationen.

Folgende Eingabe im Terminal erbrachte keinen Erfolg: (IP und Mac-Adresse sind frei erfunden)

arp -s 192.168.0.10 00-a1-b2-c3-d4-e5

Die Adresse konnte anschliessend nicht angepingt werden und ist auch auf dem DHCP Server nicht eingetragen.

Muss ich allenfalls die USV neustarten, damit die Änderungen aktiv werden? Momentan habe ich keine Idee mehr...

Danke.



[ayrufus]

Einfach mal das Handbuch lesen....
Gibt es sowohl in Englisch, als auch in Deutsch....



[SOCKEN]

hinten hast du ein kleines Loch in der Karte, da musst du innen den Knopf für ca. 20 sek drücken dann wir die zurückgesetzt und steht dann auf DHCP. Das ganze natürlich im eingebauten und eingeschaltetem Zustand.

Wenn du es dir dann ganz einfach machen möchtest, richtest du dir vorher noch eine reservierung im DHCP mit der MAC Adresse und deiner Wunsch IP Adresse ein. So findest du die Karte hinterher ganz einfach.

USV musst du dafür nicht neustarten.

Wenn alles passt machste gleich noch ein Firmware Update drauf
http://www.apc.com/resource/include/techspec_index.cfm?base_sku=AP9617&tab=software



[PCProfi]

Herzlichen Dank für die super Antwort. Werde das genau so machen, inklusive dem DHCP Eintrag.

Mit einem standardmässigem seriellem Kabel komme ich per TelNet nicht auf die USV. Kann mir jemand sagen, ob es zwingend die Kabel von APC sein müssen, die in der Anleitung erwähnt werden?



[Fritzler]

Mal mit nem Nullmodemkabel probiert?



[PCProfi]

So wie ich das lese und verstehe hat APC tatsächlich eine eigene Belegung. Einige sprechen sogar von verbauten Transistoren.

Ergänzung (12. Februar 2012)

Leider habe ich momentan nur ein "falsches" APC Kabel zur Hand. Die Bezeichnung: 940-0020B

Laut Anleitung muss ich aber folgendes verwenden: 940-0024C
Ich weiss nicht, wo ich ein solches Kabel noch beziehen kann... Kann man es allenfalls selber bauen?



[Fritzler]

Mit der Belegung kann man ja was anfangen und selber basteln.
Wenn du kein Bock auf löten hast, kann ich das ja machen.
Wie lang darfs sein?

Das Kabel überträgt nur TXD, RXD sowie die Masse.
1/4 und 7/8 sind die Handshakeleitungen des Comport und miteinander verbunden, dami der PC denkt die USV sei immer sprechbereit.



[PCProfi]

Danke für dein Angebot. Ich versuche momentan selbst ein solches zu basteln. Sollte es nicht klappen komme ich gerne auf dein Angebot zurück.

Ergänzung (12. Februar 2012)

Inzwischen konnte ich die USV mit meinem selbst gebasteltem Kabel erfolgreich per TelNet konfigurieren und kann nun über die IP im Browser zugreifen. Vielen Dank an alle!

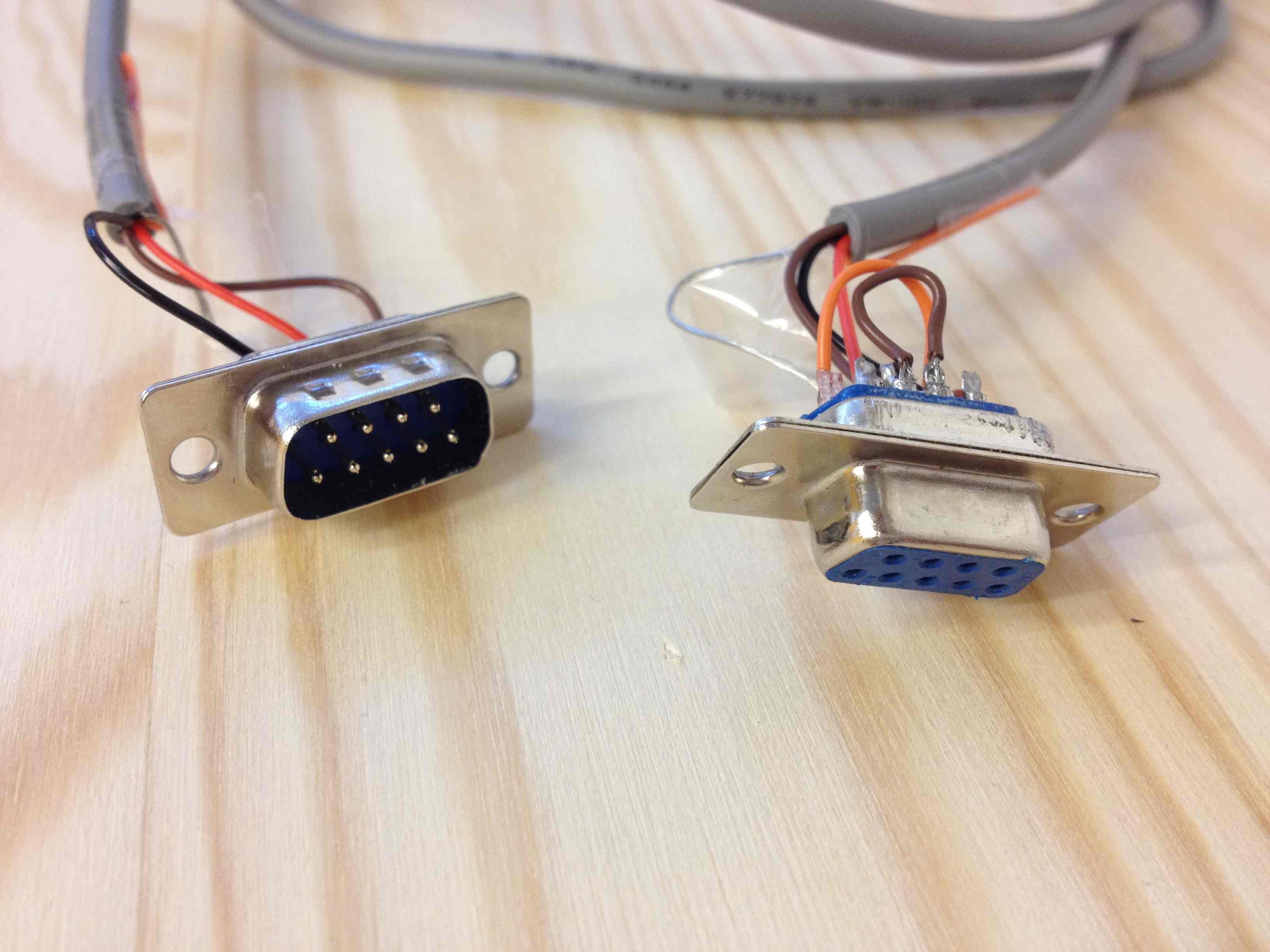

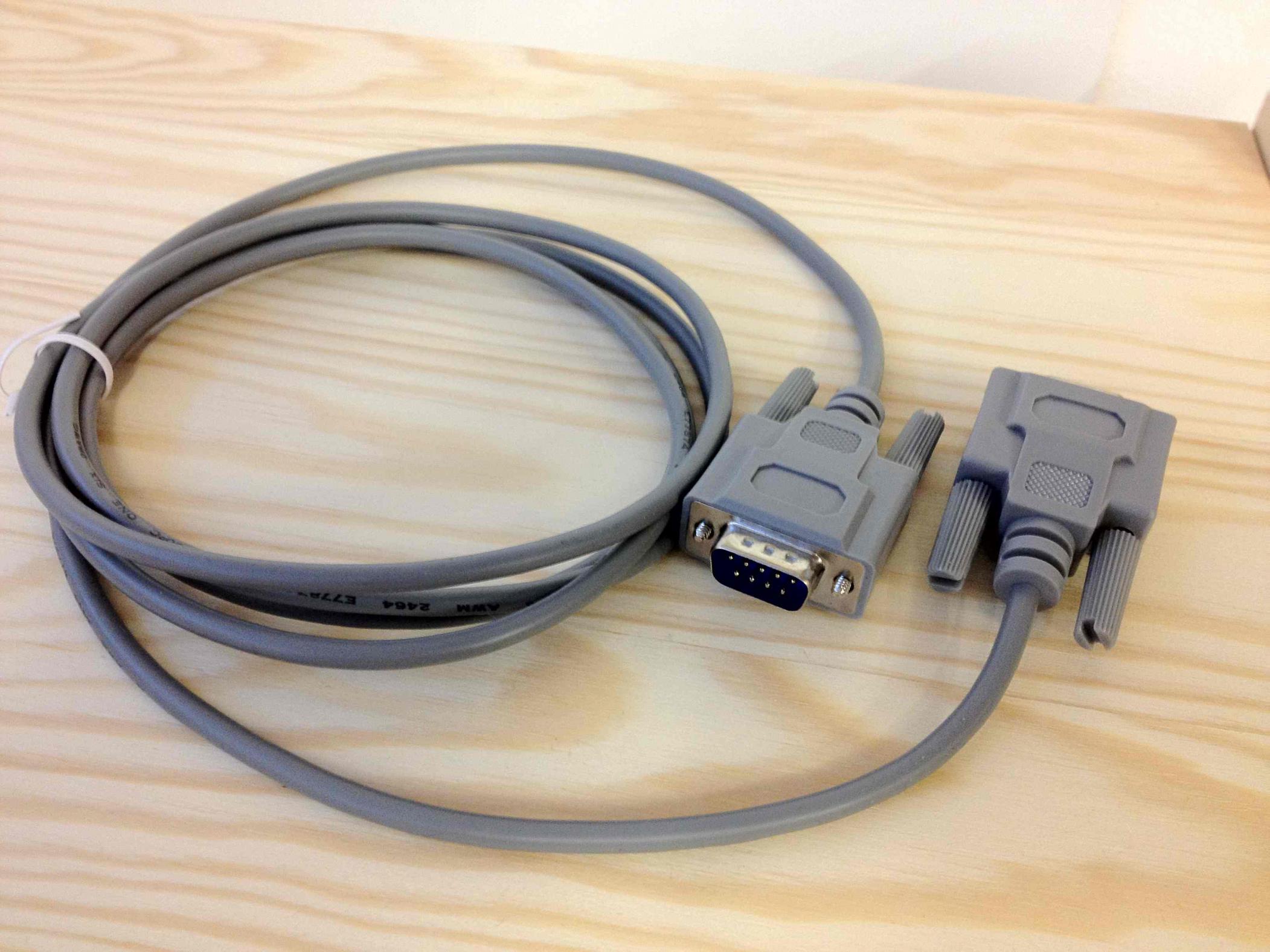

Hier noch Bilder von meiner Bastelarbeit. Es ist Sonntag und ich habe keine Stecker zu Hause. Also musste ein altes Kabel daran glauben. Und tatsächlich. Darin waren unter anderem Transistoren verbaut

Hier einige Bilder:



[knuddel256]

Hallo PCProfi,

ich bin durch Zufall auf dein Posting bezüglich APC SU3000R3IBX120 gestoßen. Ich hab solch ein Gerät von einem Bekannten geschenkt bekommen, da dort die komplette EDV erneuert wurde. Eine Netzwerkkarte (AP9618) muss ich zwar kaufen, aber das ist immer noch billiger als die komplette USV.

Leider hab ich keine Dokumentation dazu. Hast du vielleicht die CD mit Handbuch drauf, das du mir mailen oder evtl. komplett auf einen Webspace hochladen könntest? Bei APC ist das Handbuch leider nicht im Supportbereich verfügbar.

Vielen Dank erst mal.

Gruß knuddel256



[PCProfi]

Ich kann schauen was ich machen kann. Erinnere mich, falls ich es vergesse
