v-s-Diagramm in Excel erstellen

[mono]

Hallo,

meine Ausgangsdaten sind stark vereinfacht wie folgt.

start ende Geschw.
0 1 20
1 2 30
2 3 40
3 4 30



Darauß möchte ich nun ein Geschwindigkeits-Weg-Diagramm erstellen.
Das Problem ist, ich hab nicht unendliche viele Punkte X denen eine bestimmte Geschwindigkeit Y zugeordnet ist, sondern komplette Strecken (zB 0 m bis 1 m) die mit gleicher Geschwindigkeit aufgefahren werden.

Ich möchte nun ein Diagramm erzeugen, welches mir von 0-1m eine gerade Linie, Fläch, Säule oder sonst etwas zeichnet und von 1-2m erneut eine Linie, Fläche usw. mit der neuen Geschwindigkeit.

Ich verwende Excel 2007
Vielleicht kann mir jemand helfen

Gruß



[Billster]

Hi,
es könnte klappen, wenn du deine Daten so eingibst:

0 20
1 20
1 30
2 30
2 40
3 40
3 30
4 30

und das ganze dann als Punkt-Diagramm mit geraden Linien.



[1668mib]

Naja, wie wäre es wenn du einfach die Spalte "Ende" weglässt?
Bzw: Mach eine Spalte mit
0-1 m
1-2 m
2-3 m
3-4 m
und eine mit den Geschwindigkeiten

Dann musst du beim Diagramm nur die richtige Datenreihe und Adressbeschreibungsreihe angeben...

@Billster: Wow, das funktioniert echt



[Billster]

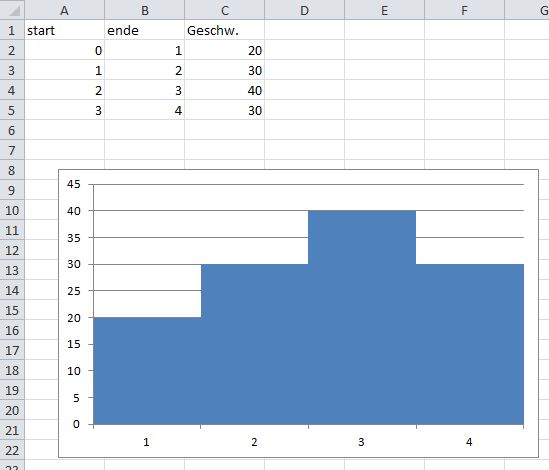

Ok, mit Bild wirds verständlicher^^



[1668mib]

Yo das geht...
oder eben eine Tabelle ganz einfach so

Strecke	Geschwindigkeit
0-1 m	20
1-2 m	30
2-3 m	40
3-4 m	30

Auswählen, und neues Säulendiagramm würde auch gehen



[mono]

Danke euch beiden für die rasche Antwort.

Die beschriebene Lösung von Billster hatte ich auch schon im Kopf hatte ich dann aber wieder verworfen, da ich ca 400 Einträge habe und es bestimmt Ewigkeiten brauchen würde alle Daten richtig aufzureihen.

Und ohne Ende geht es meiner Meinung nicht, da die Verbwindungslinie zwischen den Geschwindigkeiten dirket verläuft und nicht mit einem Eck



[Mr. Snoot]

Dann müsstest du dich mit nem Säulendiagramm begnügen; ist nur leider mit der x-Achsenbeschriftung nicht ganz so elegant.



[mono]

Säule geht aus dem Grund nicht, da die einzelnen Streckenlängenmit den tatsächlichen Daten nicht gleich Lang sind.
Mir wird wohl nichts anderes übrig bleiben als den aufwendige Weg zu gehen.

Danke für eure Hilfe



[Mr. Snoot]

Poste doch mal ein besseres Beispiel wo man sieht, was du genau für Daten hast.



[mono]

mal ein kleiner auszug:

start  end geschwindigkeit
10,21	11,26	1,21
11,25	11,65	0,32
11,63	11,76	0,26
11,74	12,09	0,40
12,07	12,60	0,96
12,59	13,48	0,64
13,47	13,92	0,46
13,92	14,16	0,37
14,16	14,77	0,36
14,94	15,76	0,66
15,74	16,22	0,40
16,15	16,81	0,32
16,80	17,13	0,22
17,12	17,29	0,15
17,33	17,54	0,10
17,51	17,68	0,34
17,63	17,74	0,16
17,75	18,18	0,22
18,19	18,23	0,18

Problem ist eben auch, dass sich die einzelnen Streckenabschnitt teilweise gegenseitig überschneiden. Daher wären einzelnen Linien bei entsprechender Geschwindigkeit über die jeweilige Strecke wohl am besten.



[Mr. Snoot]

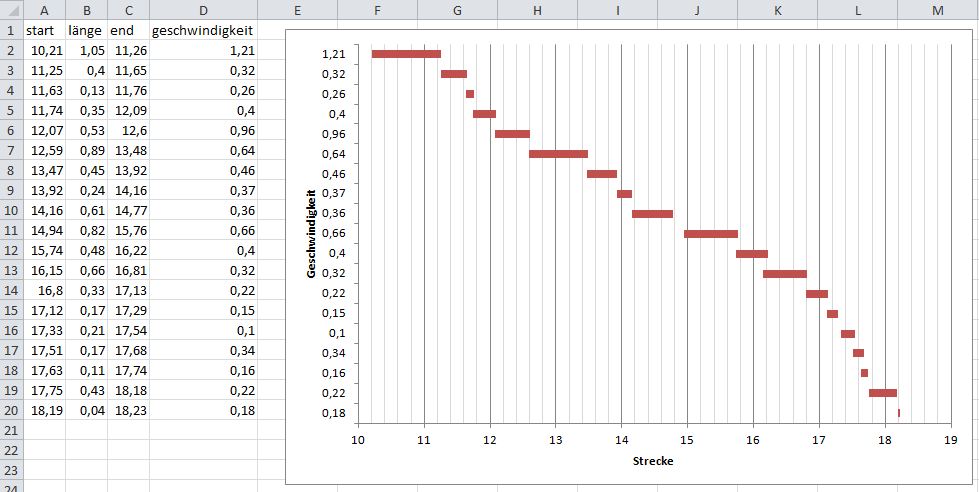

Vielleicht so in der Art? Bräuchtest lediglich eine Extraspalte mit länge = ende - start.

​

Das ganze nennt sicht Gantt-Chart (gestapelte Balken in Excel).

1. als ersten Balken nimmst du deinen Startwert (Balken geht von 0 bis start)
2. als zweiten Balken die Länge (ende minus start; Balkenlänge reicht von start bis ende)
3. anschließend blendest du den ersten Balken aus, indem du Rahmen- und Füllbarbe abschaltest.



[mono]

Sieht gut aus Mr. Snoot. Welcher Diagrammtyp ist das?
Einzigstes Problem. Die Darstellung macht den Anschein, dass über die Entfernung die Geschwindigkeit abnimmt, was sie tatsächlich nicht macht. Aber dürft durch aufsteigendes sortiern der Geschwindigkeit gelöst werden.



[Mr. Snoot]

Jep, habs hier mal sortiert und die Exceltabelle angehängt.

Das ganze nennt sicht Gantt-Chart (gestapelte Balken in Excel).

1. als ersten Balken nimmst du deinen Startwert (Balken geht von 0 bis start)
2. als zweiten Balken die Länge (ende minus start; Balkenlänge reicht von start bis ende)
3. anschließend blendest du den ersten Balken aus, indem du Rahmen- und Füllbarbe abschaltest.



[1668mib]

Bei den Daten überschneiden sich ja Zeiträume... oO

Wurde da nicht exakt gemessen? ^^



[mono]

Dass ich auf das Ausblenden bei dem gestapeltem Balkendiagramm nicht selbst drauf gekommen bin...
Funktioniert einwandfrei. Danke Mr. Snoot!

@1668mib: das sind keine zeiträume sondern streckenabschnitte. Die einzelnen Messungen dürfen sich auch überlappen, ist in meinem Fall kein Problem.

Ergänzung (10. Mai 2010)

Ich möchte nun in die "gestapelten Diagramme" noch weiter einzelne Punkte einzeichnen lassen von welche ich die xy Koordinaten habe.
Man kann den Diagrammtyp für einzelne Datenreihen ändern, aber ich schaff es leider nicht die geschwindigkeitsachse zu ändern um dort andere einheiten für einen streckenpunkt einzuzeichnen. Er übernimmt die neu gewählten daten auch für die alten datenreihen und das macht natürlich alles kaputt.
Ist es überhaupt möglich gestappeltes und xy Diagramm im gleichen diagramm anzuzeigen?
