Verbinden Netzteil mit Mainboard

[yxy]

Hallo,

ich sitze gerade bei Zusammebauen meines PCs.

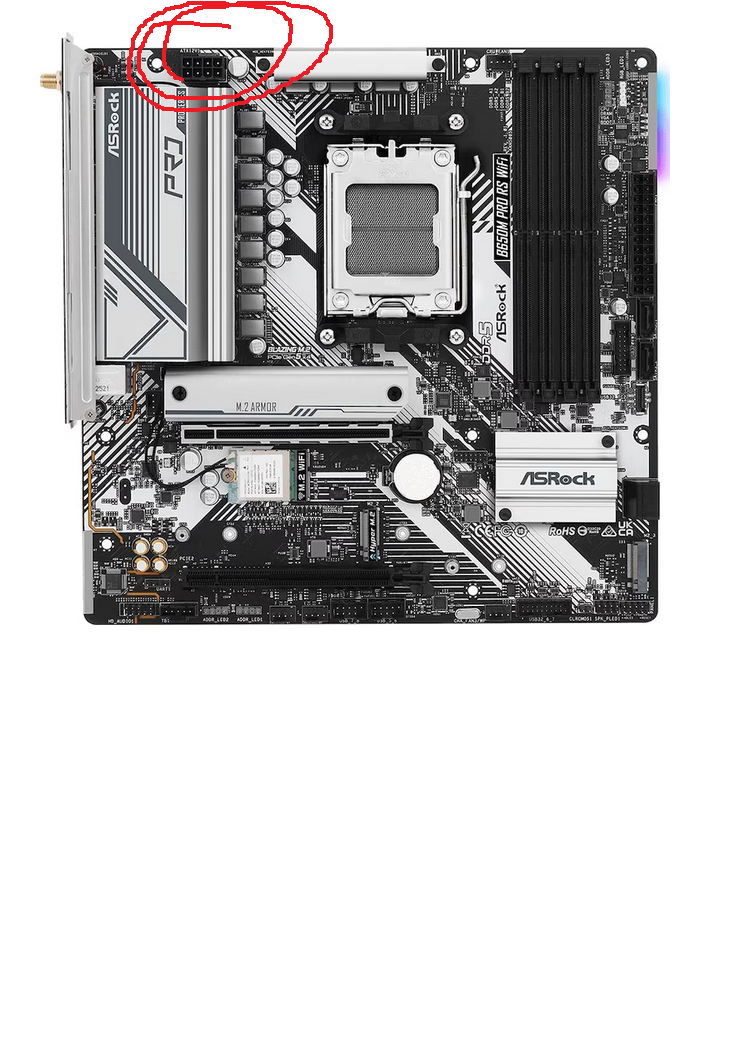

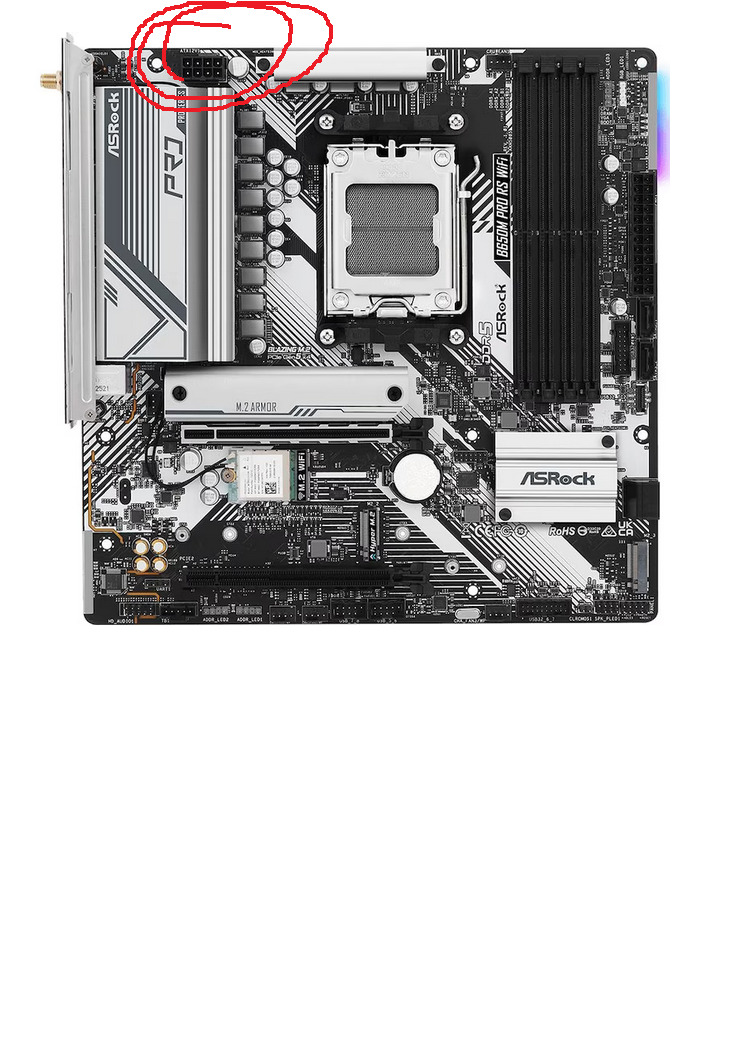

Problem: Ich habe auf meinem Mainboard oben links noch einen Stromstecker, aber kein passendes Kabel. Brauche ich den Stecker auf dem Mainboard dann überhaupt?


ASRock B650M Pro RS WiFi (90-MXBLZ0-A0UAYZ)
be quiet! Pure Power 12 M 550W ATX 3.0 (BN341)



[mugam]

Wieso hast du kein passendes Kabel, das war bei dem Netzteil in jedem Fall dabei.
Da muss ein 4/8-Pin ATX12V-Kabel dabei sein.



[corsa222]

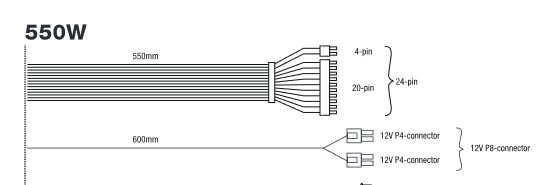

Ja brauchst du und laut Handbuch hast du ein passendes Kabel: das 4+4 Pin



[yxy]

Irgendwie passt die Form nicht. Es gibt ja eckige und runde Anschlüsse.



[mugam]

Rund passt auch in Eckig, der P8-Anschluß ist für deinen 8poligen Anschluss auf dem Motherboard ...



[corsa222]

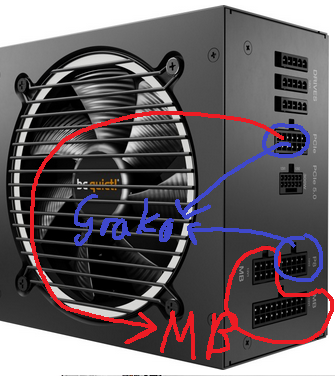

Ich bin nicht ganz sicher was du uns damit sagen willst: das Kabel mit 4+4 Pin das ins Mainboard gehört und die CPU mit Strom versorgt gehört in den P8 Anschluss des Netzteils.

Der P8 Anschluss den den mit Graka gekennzeichnet hast ist nicht für die Grafikkarte zu verwenden!



[yxy]

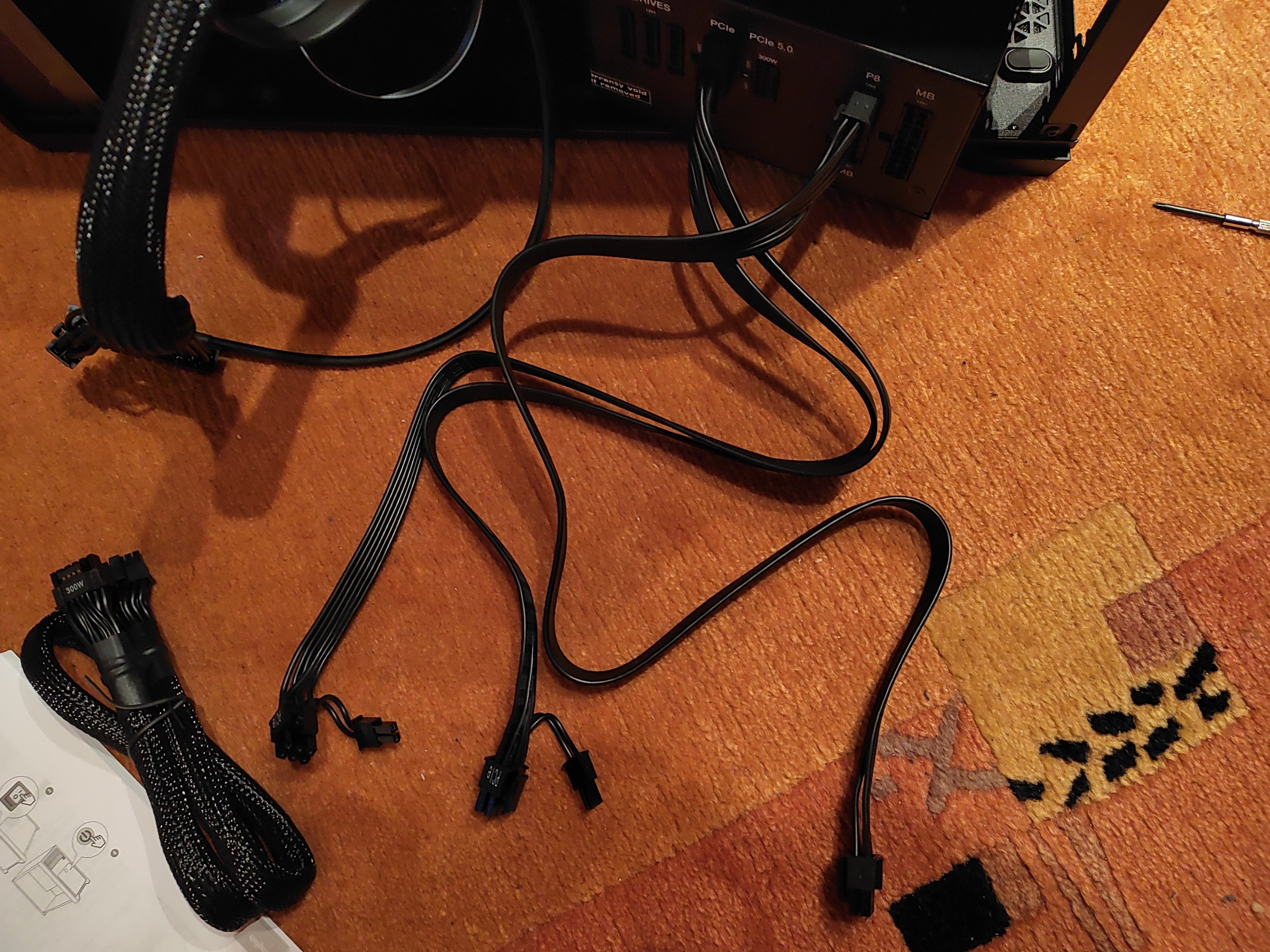

Das steht zur Verfügung



[mugam]

Das Grafikkartenkabel gehört nicht in den P8-Anschluss



[bisy]

Irgendwie passt die Form nicht

In deinem Bild, das rechts neben dem roten Mainboard, also der mit P8 beschriftet ist, geht nicht an die Grafikkarte, das ist der 8pin, der oben links ans Board kommt



[yxy]

Ok, d.h. die Stecker wo jeweils so zwei Pins eghängen kommen beid ein die GraKa?



[mugam]

Sicher, wie wärs mal mit Handbuch anschauen oder das Bild in Beitrag #3.



[Motorrad]

PCIe ist nur für die Grafikkarte.

Die P8- Buchse ist für den CPU- Zusatzsstromanschluß auf dem Mainboard.



[corsa222]

Das kommt auf deine Grafikkarte an. Aber ja die 6+2 Kabel sind für die Grafikkarte, der 4+4 für das Mainboard und da die CPU. Auf keinen Fall anders verwenden!



[yxy]

Ok, danke euch. Dann probiere ich das mal aus



[bisy]

zwei Pins eghängen kommen beid ein die GraKa?

Die PCIe Stecker bestehen aus 6+2pin.
Die Grafikkarte steckt im PCIe Slot, deswegen kommen da Kabel mit PCIe oder VGA Bezeichnung dran



[yxy]

Danke, hat geklappt. War irgendwie etwas verwirrt, da bei meinem alten Mainboard der Anschluss für den CPU auch aus 2 Teilen bestand.

Noch kurz zur Sicherheit, sollte so passen, oder?:



[bisy]

sollte so passen, oder?:

Jop



[yxy]

Perfekt, danke
