Verbindung der RGB Beleuchtung zwischen Gehäuse und Mainboard

[xprincex]

Hallo zusammen,

ich möchte die RGB Beleuchtung des Gehäuses "Sharkoon v6 w rgb" mit meinem Mainboard "Gigabyte B760 Gaming X AX DDR4" verbinden.

Folgendes Problem habe ich dabei:

Das Gehäuse hat drei beleuchtete Lüfter mit jeweils einem 3-PIN Stecker und einem alternativen Zwei-PIN Molex-Stecker.

Auf dem Mainboard sehe ich allerdings nur zwei 3-PIN Stecker die mit "LED1" beschriftet sind.

Sehe ich das falsch oder liege ich richtig damit, dass es nur zwei 3-PIN Stecker, bzw. zwei 5V Anschlüsse auf dem Mainboard gibt?

Meine Frage ist nun:

Falls es wirklich nur zwei 5V-Anschlüsse bzw. zwei 3-PIN Stecker auf dem Mainboard gibt, wie schließe ich den dritten RGB Lüfter am Mainboard an?

Mein System:
Gehäuse: Sharkoon v6 w rgb
Mobo: Gibabyte B760 Gaming X AX DDR4
CPU: Intel Core i5 12400F
Graka: MSI GTX 1080
RAM: Corsair Vengeance 16 GB, 3200 Mhz
Netzteil: Be Quiet! System Power 7, 600W



[Azghul0815]

Mit einem Adapterkabel, bzw Verteiler. Die LEDs werden dann afaik in Reihe geschaltet. Zumindest funktioniert das bei mir so.
z.B: sowas



[xprincex]

Das ist ja doof. Genau so etwas wollte ich vermeiden. Aber dann kann ich alle drei RGB Lüfter über eine Software weiterhin ansteuern, ohne Probleme?



[Azghul0815]

Jap. Je nach Software kannst auch weiterhin alle 3 Lüfter in unterschiedlichen Farben leuchten lassen.



[xprincex]

Ja gut. Dann sehe ich das wohl richtig, dass auf meiner Mobo nur zwei 5V-Anschlüsse vorhanden sind und bedanke mich bei dir.



[Creeping.Death]

Ist es nicht so, dass mit dem Splitterkabel alle daran angeschlossenen Geräte parallel betrieben werden? Das würde dann bedeuten, dass alle den gleichen Farbeffekt wiedergeben.



[Sinatra81]

mein Dark Hero hat auch nur 2 davon, da in der Regel eh alles gleich leuchten soll: rgb hub oder splitter kabel.



[Azghul0815]

Ist es nicht so, dass mit dem Splitterkabel alle daran angeschlossenen Geräte parallel betrieben werden? Das würde dann bedeuten, dass alle den gleichen Farbeffekt wiedergeben.

Nein, der Vorteil von ARGB.



[Creeping.Death]

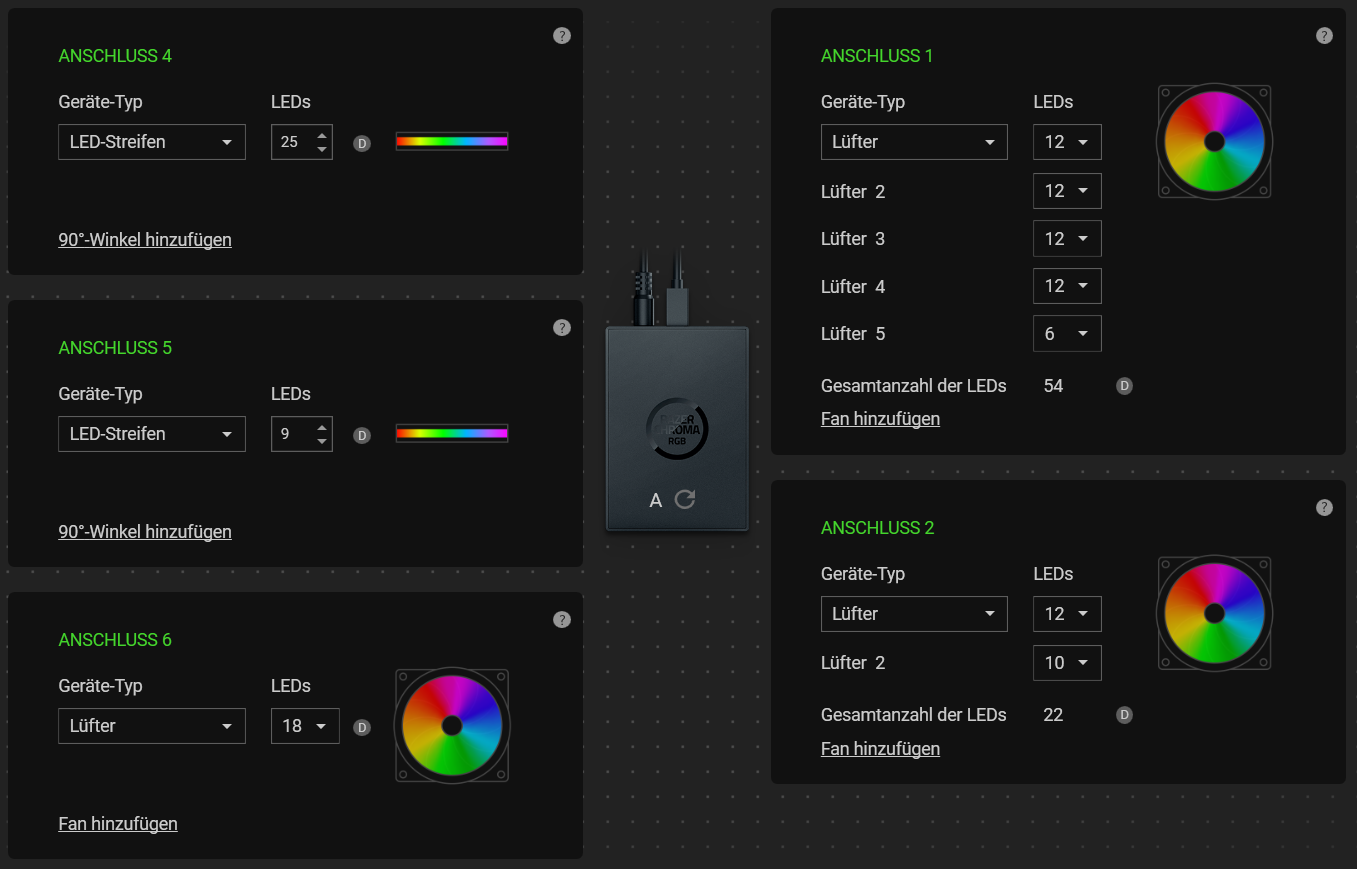

Bei mir ist es ein wenig komplizierter:

Ergänzung (23. Mai 2023)

Nein, der Vorteil von ARGB.

Meine Mainboards haben das trotz A-RGB nicht immer hinbekommen.
Deshalb habe ich mir dann irgendwann den Razer Chroma Controller besorgt.

Ich dachte, das hinge auch mit der Anschlussart "Splitter" vs. "Daisy Chain" zusammen, so wie hier erklärt:

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

@TE
Es wäre schön, wenn du uns auf dem Laufenden halten würdest, ob das so funktioniert, wie geplant.



[xprincex]

Ja natürlich! Ich denke, dass ich heute Abend oder Morgen mit dem Einbau beginnen werde.

Da gerade das HUB für die ARGB Beleuchtung erwähnt wurde....So ein HUB ist im Gehäuse dabei und ein Steckplatz ist auf dem HUB frei. Der freie Steckplatz kann wohl dann für eine weitere Peripherie genutzt werden, denke ich mal, oder?



[Azghul0815]

Deshalb habe ich mir dann irgendwann den Razer Chroma Controller besorgt.

ich nutze dafür den Octo von Aquacomputer.
Da läuft natürlich auch die Lüftersteuerung, Pumpe usw. drüber. Sowie versch. Temperaturfühler.



[Creeping.Death]

ich nutze dafür den Octo von Aquacomputer.

Ich habe mich gegen den Octo entschieden, weil mir zwei RGB-Anschlüsse zu wenig schienen und die Software auf einem Abomodell basiert.
Die erweiterte Lüftersteuerung bilde ich mittels FanControl ab (natürlich ohne zusätzliche Temperaturfühler).



[Azghul0815]

Zumindest die Updates der Software funktionieren via Abo, das stimmt. Ich hatte aber 2 Jahre lang kein Abo.



[xprincex]

Hallo nochmal!

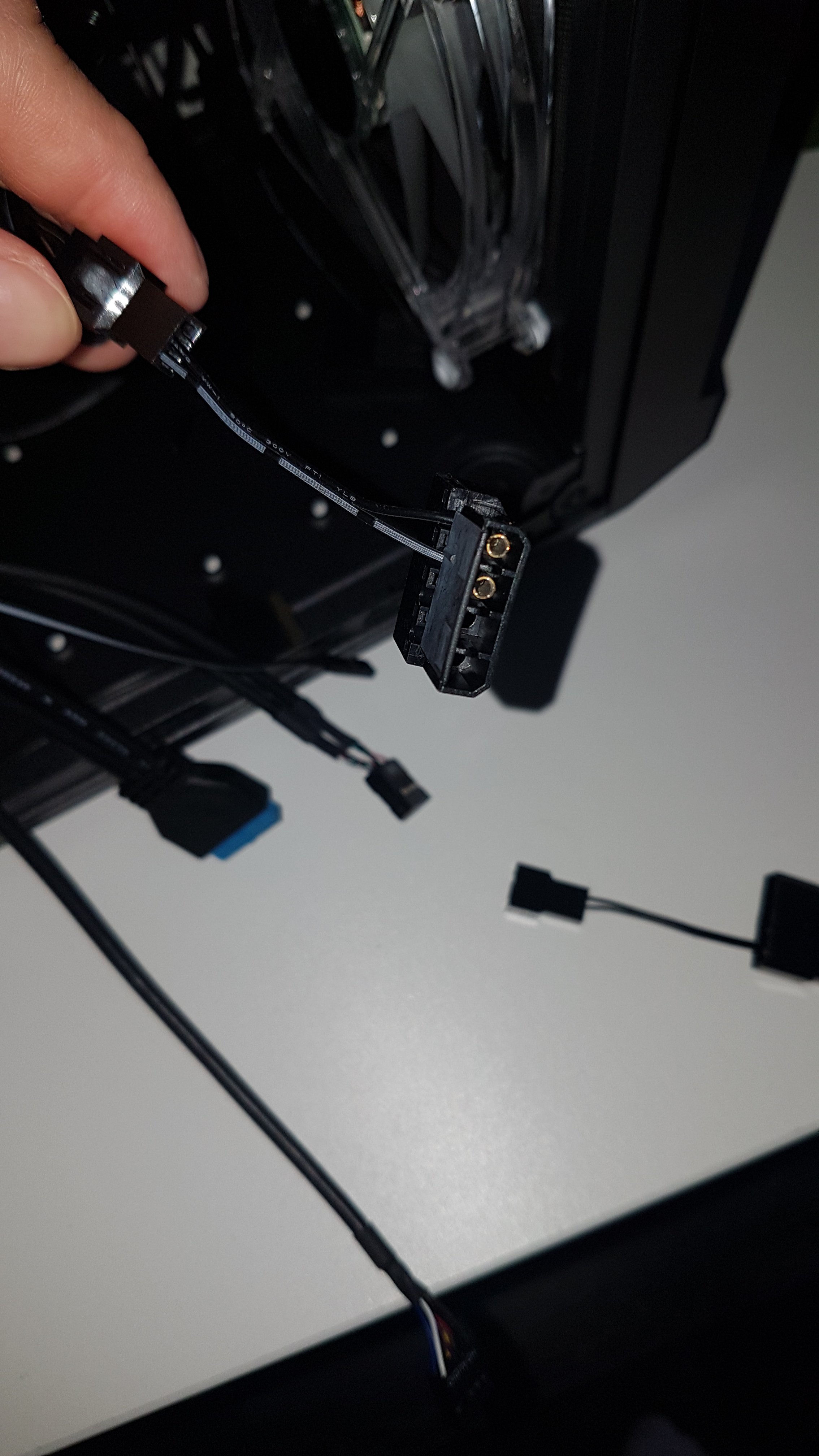

Ich muss mich verguckt haben, als ich behauptet habe, dass meine RGB Lüfter jeweils einen Molex-Anschluss und einen 3-PIN Anschluss haben.

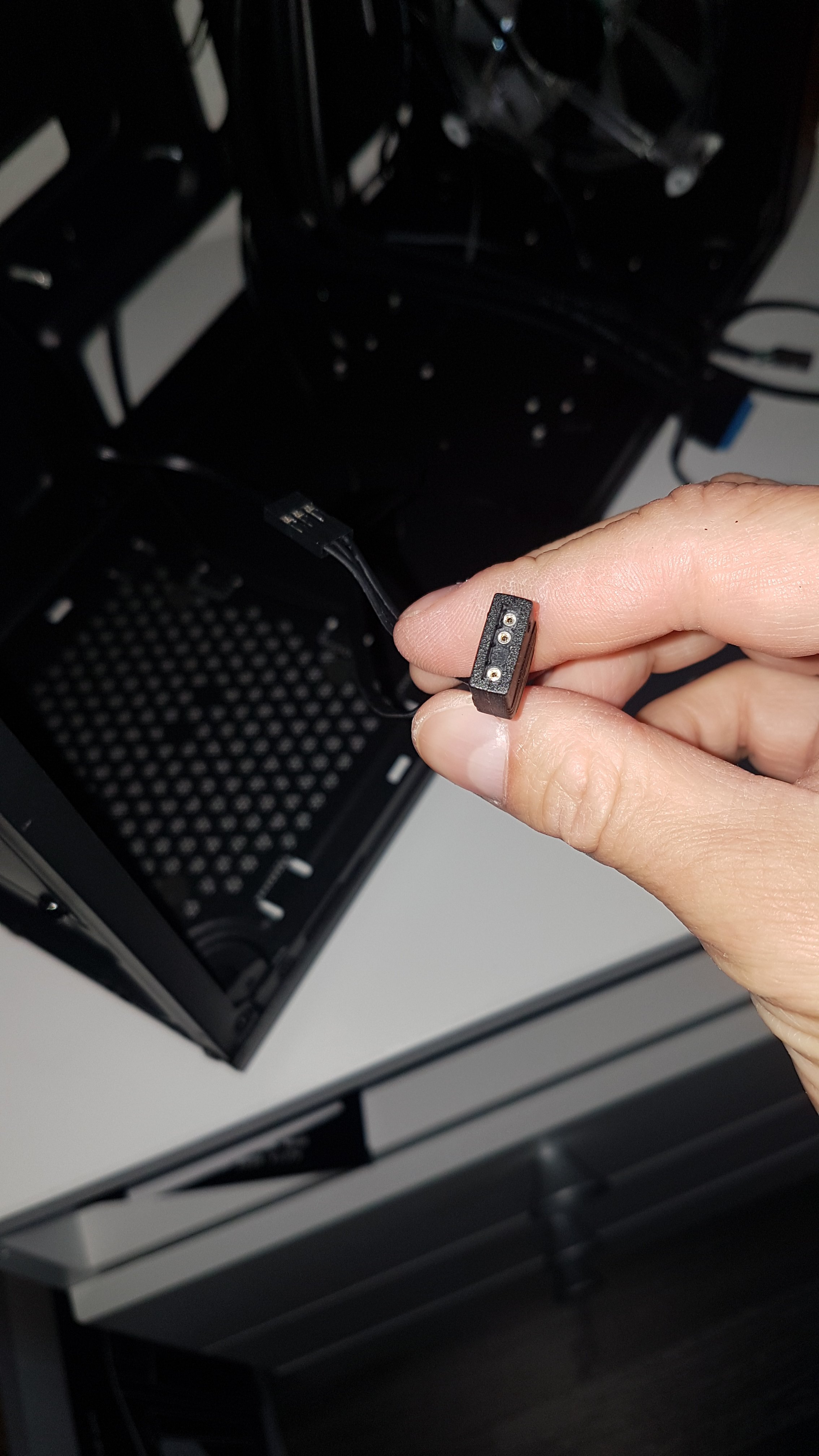

Jetzt wo ich mich am Einbau bin, sehe ich, dass die RGB-Lüfter nur mit einem Molex-Anschluss ausgestattet sind.

Heißt das, dass die RGB-Lüfter nur am Netzteil anzuschließen sind oder gibt es dazu auch passende Anschlüsse auf meinem Mainboard?

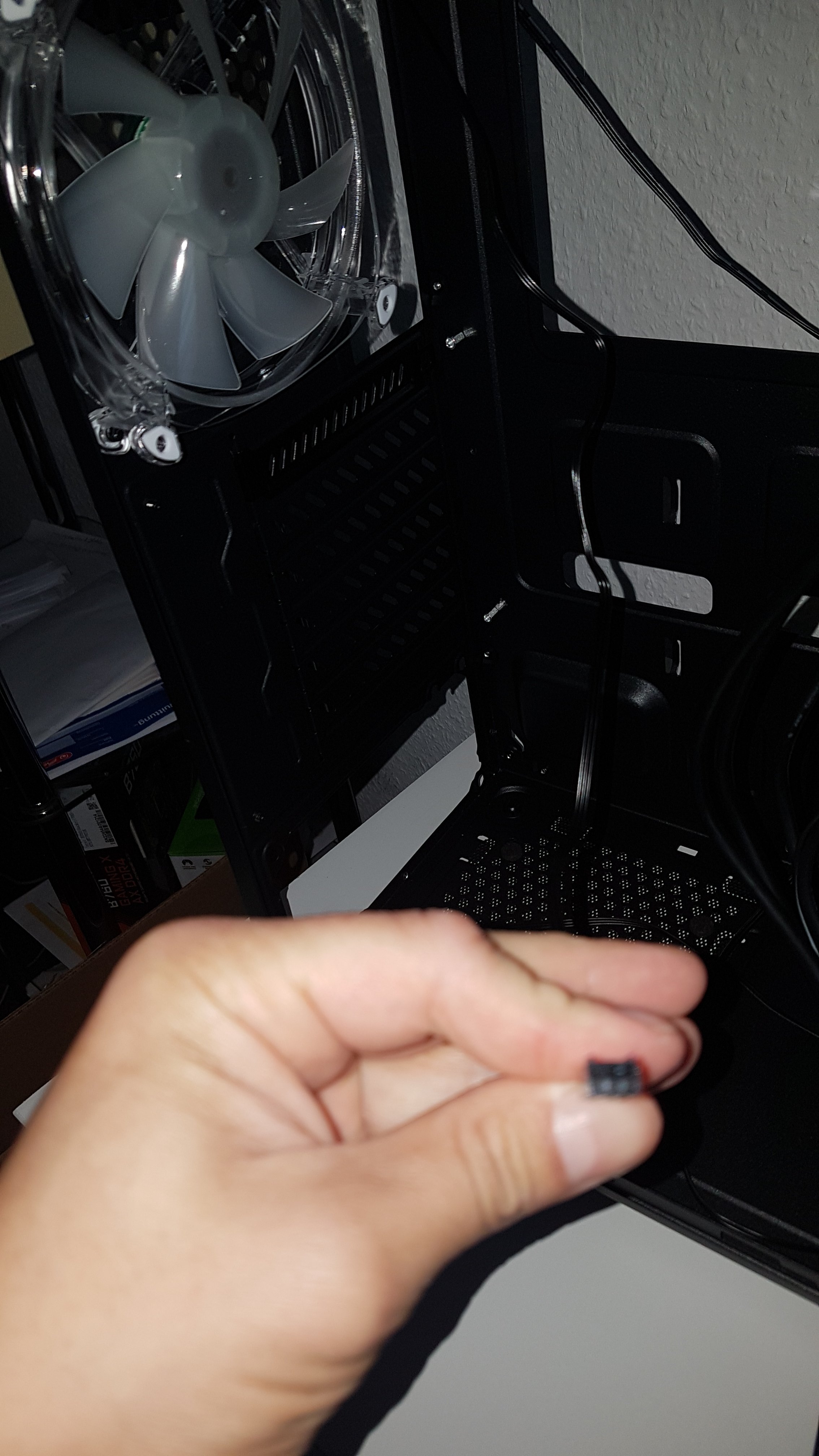

Im Anhang habe ich ein paar Bilder der Anschlüsse und des HUB´s!

Können diese Lüfter dennoch per Software gesteuert werden oder lassen sich diese Lüfter aufgrund des Anschlüsse nur über die Reset-Taste steuern?

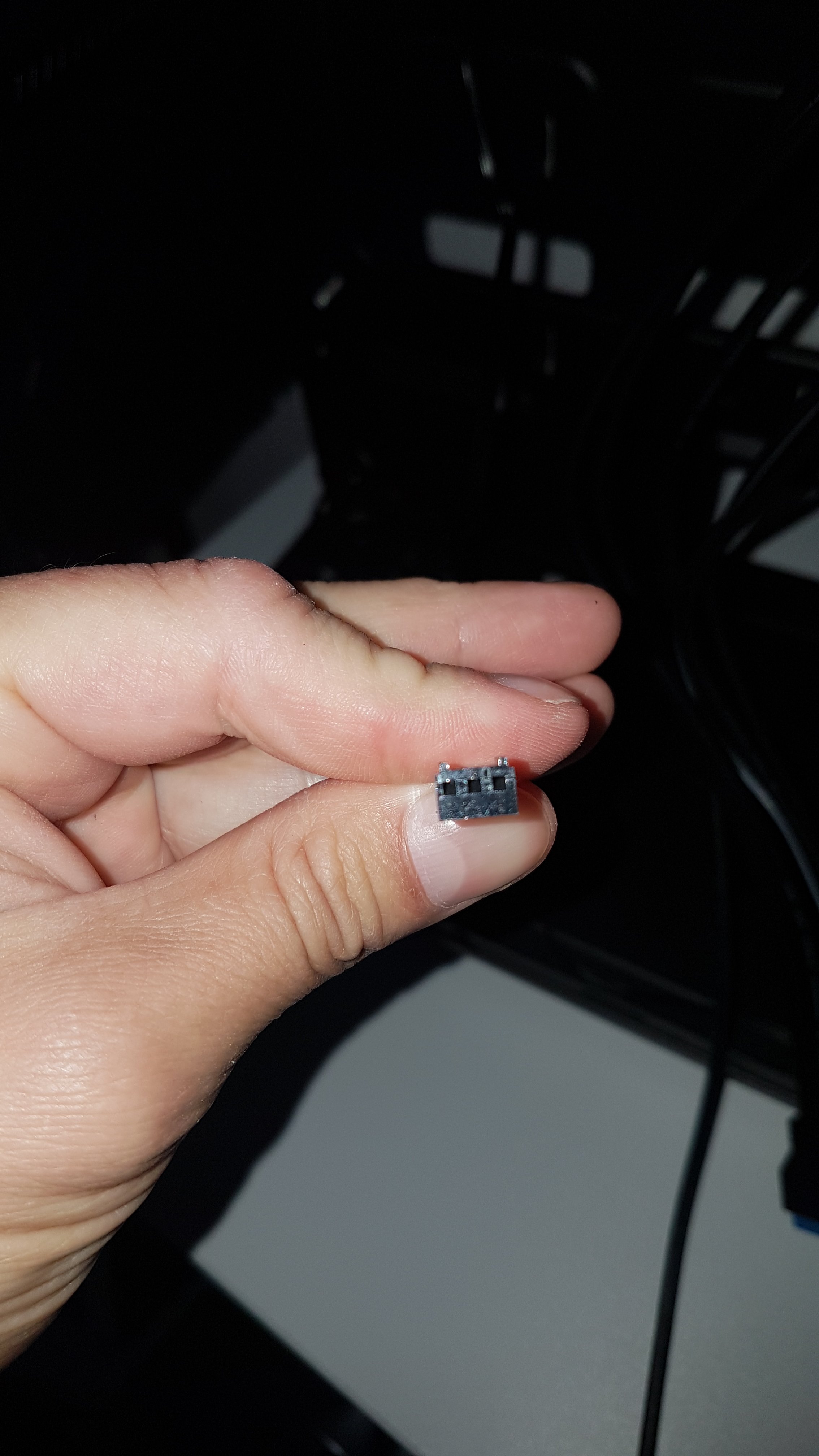

Kann ich den Molex-Anschluss abnehmen und den darunterliegenden Anschluss auf dem Mainboard nutzen - siehe 2. Foto?

steuern?



[Azghul0815]

normalerweise haben Lüfter mit RGB keinen Molex Anschluss.
Der Molex gehört zu deinem Verteiler, wie ich das sehe.
Wo sind sie drei Lüfter denn angeschlossen? Da müsste ein 3 oder 4 Pin Lüfter Stecker sein der aufs Mainboard kommt. Damit sollte sich dann die Drehzahl regeln lassen.



[xprincex]

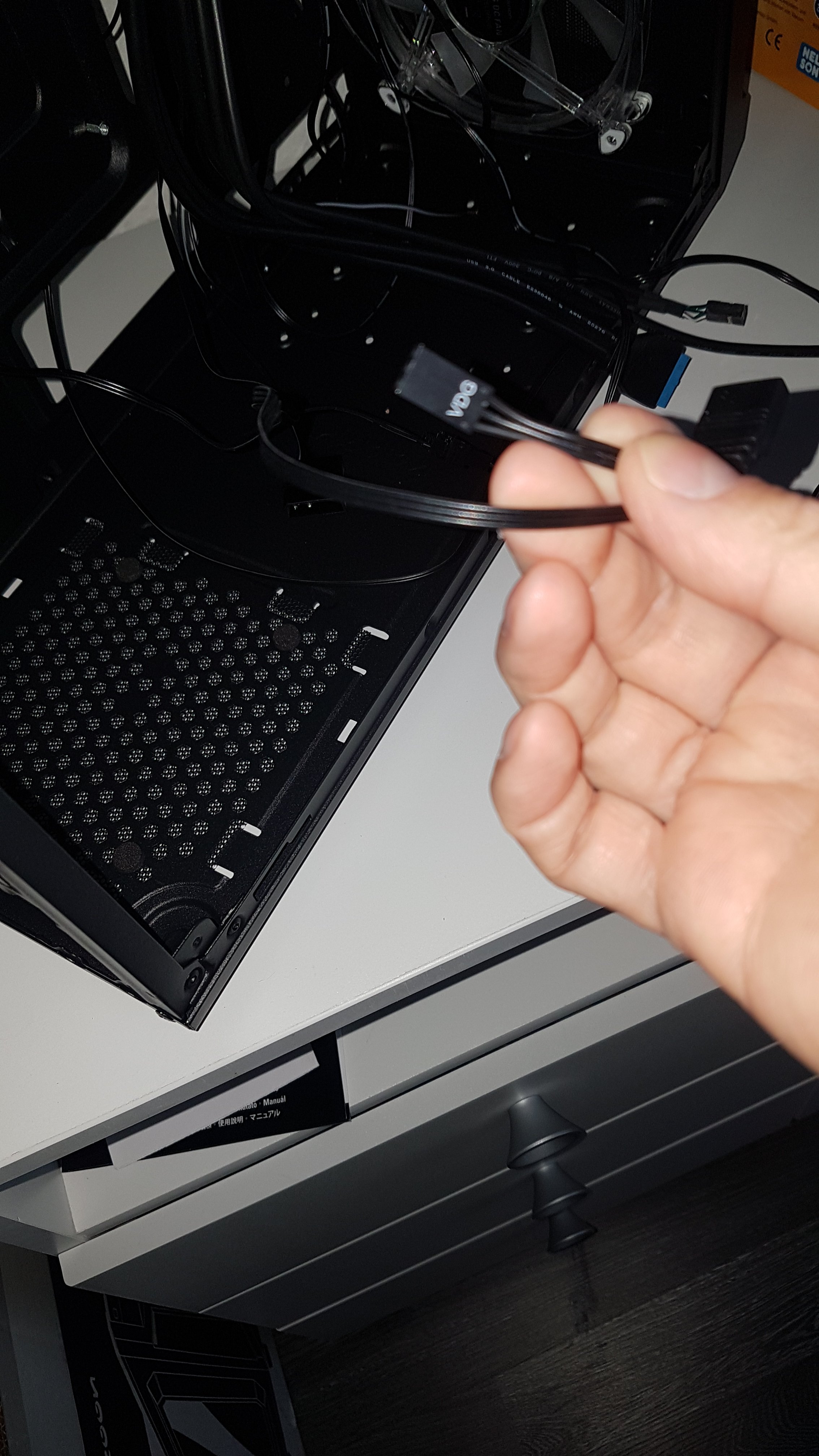

Ja richtig. Einen 3-PIN Stecker, der aufs Mainboard geht, ist vorhanden - siehe vorletztes Foto.

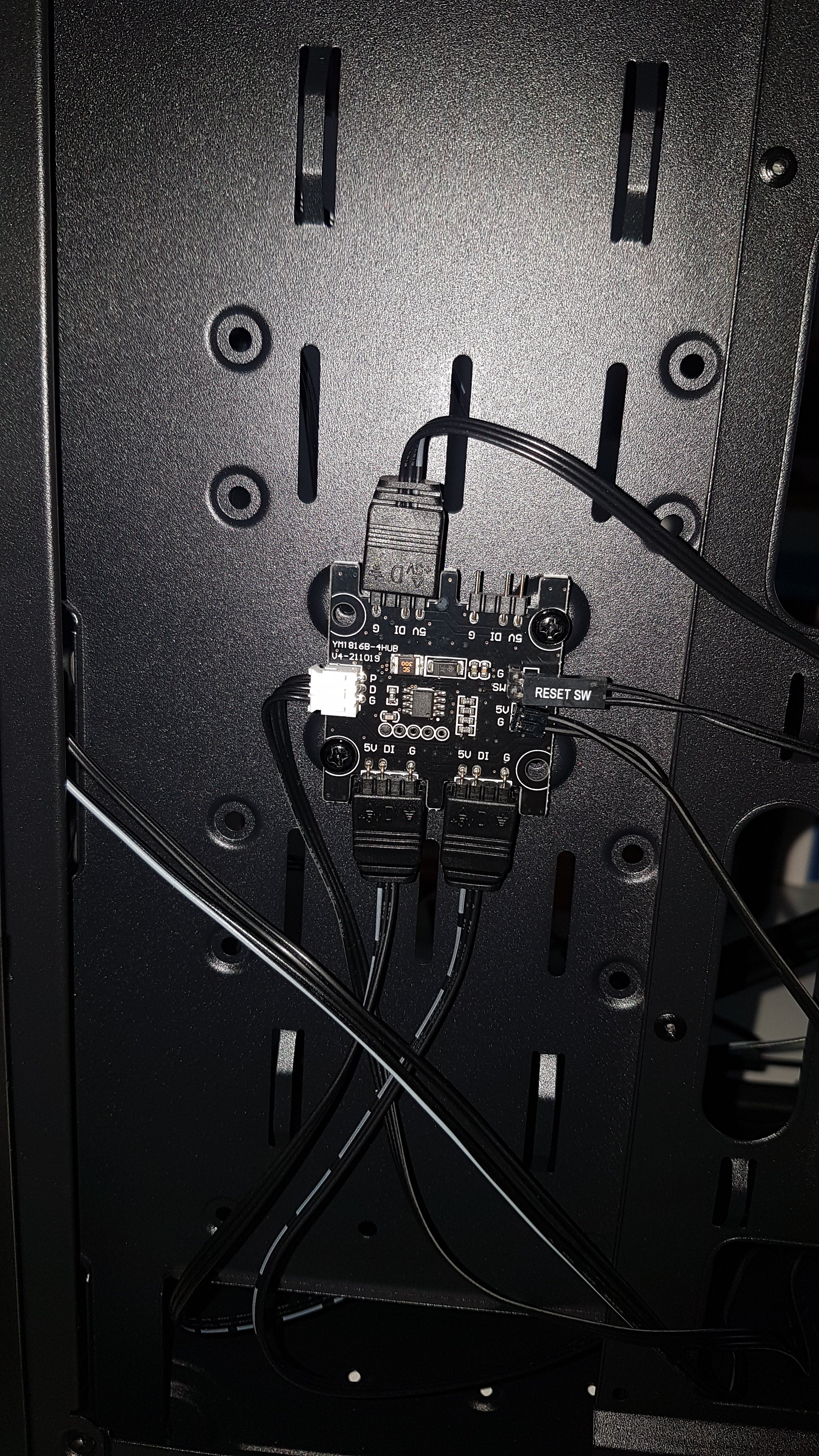

Und dadurch lassen sich dann die Lüfter auch per Software steuern, auch wenn ein Kabel über den Reset-Knopf angeschlossen ist - siehe HUB 3. Foto von oben?



[Azghul0815]

Keine Ahnung wieso da der Reset Knopf dran hängt.
Ich kenne das so, der Stecker, in deinem Fall der 3Pin, aufs Mainboard kommt und dort die Drehzahl zurückgibt. Mit z.B. FanControl als Software kannst du dann sie Drehzahl einstellen.
Nur 3Pin musst du evtl. im Bios auf DC Regelung stellen.
Ich würde es einfach ausprobieren. Kann ja nix kaputt gehen



[xprincex]

Ich verstehe aber immer noch nicht, wo ich diese Molex-Stecker mit 2-PIN Anschließen soll.



[Azghul0815]

ans Netzteil.
Das ist die Stromverbrauch für den Hub



[xprincex]

OK. Also die Molex-Aschlüsse der Lüfter ans Netzteil und den 3-PIN Anschluss vom HUB ans Mainboard und dann sollte man die Lüfter mit einer Software steuern können.

Ich probiers mal.
