VoltMod für PowerColor verfügbar?

[JKanns]

VoltMod für PowerColor verfügbar!

Hallo Leute,
habe meine vor kurzem erworbene 3870 PCS bis 860MHz übertaktet.
Das reicht mir aber noch nicht

Ich habe jetzt aber das Problem, dass mein Boardlayout nicht dementspricht, wie es auf den Bildern von Demolitionman1 hier im Forum zu sehen ist

Meine Frage ist nun:
Weiß jemand, wo ich jetzt den Bleistift ansetzen muss, um der Karte 1,49V zu geben ?

P.S. Kühlung ist kein Problem - Karte steht unter Wasser.


EDIT:

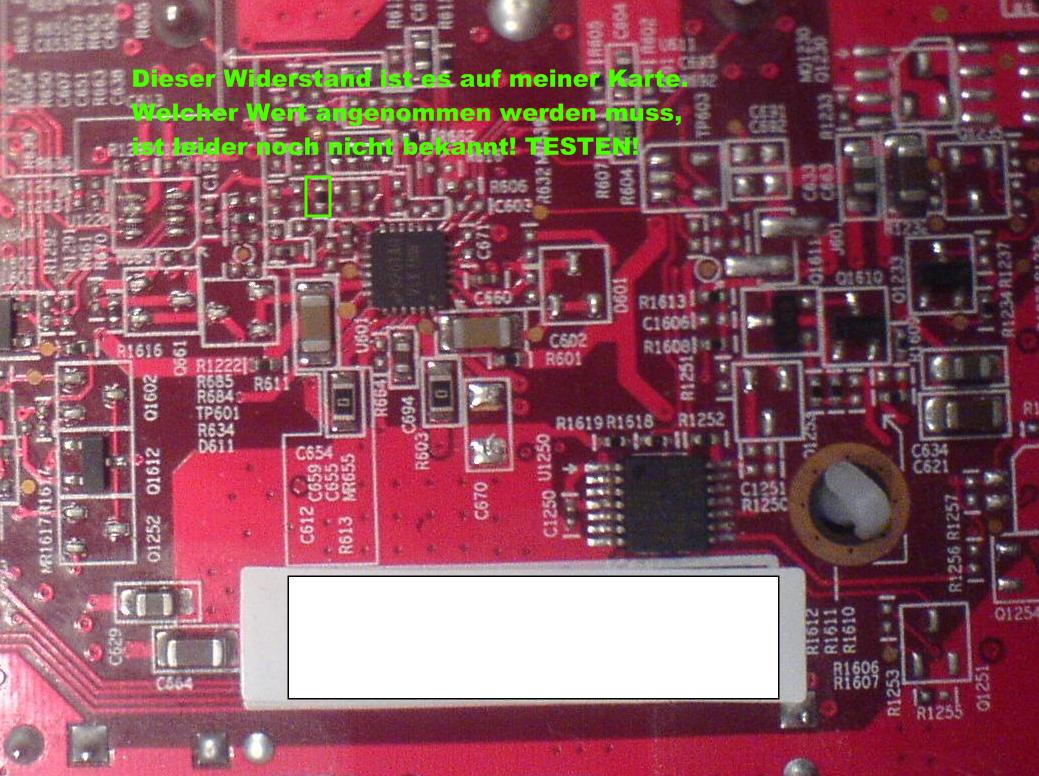

Ich habe mich ein wenig belesen und bin gleich beim ersten Versuch auf den markierten Widerstand gestoßen, der bestens geeignet ist für den Pencil-Mod.
Welchen Wert er für eine bestimmte Spannung annehmen muss, habe ich noch nicht ausprobiert.

Nach nur wenigen gezielten Strichen mit einem 4B Bleistift sind nun 904MHz Chiptakt möglich.



[DaPsylo]

HI, der Thread ist zwar schon ein wenig alt aber ich hoffe du kannst mir trotzdem helfen.
Meine neue PowerColor 3870 hat auch ein anderes Layout und ich würde gerne wissen wo auf diesem die Messpunkte sind um die GPU Spannung zu messen, evtl hast du ja die gleiche Platine.
Meine Version ist die AX3870 512MD3-PH.

MfG Psylo
