Moin,

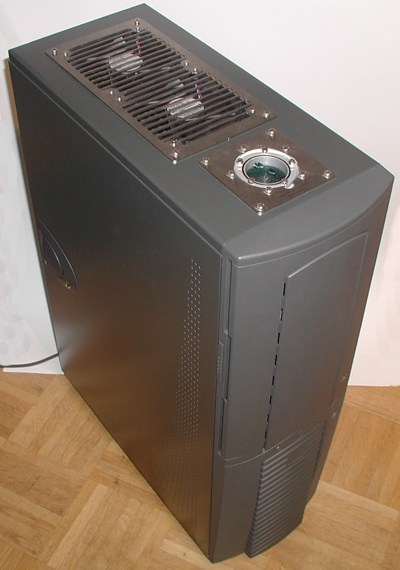

vor einiger zeit hatte ich eine inno. set2 in mein cs601 eingebaut, wobei ich den maxxpert radi in die beiden freien 5,25 zoll einschübe integriert hatte. ich hatte dazu ein loch in die gehäusedecke geschnitten, den radi von unten mit 4 schrauben befestigt und den 120 mm lüfter oben auf das gehäuse gesetzt. die pumpe sitzt hälftig unter den hd käfigen und zwar paralell zur unteren gehäusekante.
dieses system habe ich jetzt erweitert um einen inno. grakakühler, einen weiteren maxxpert radi, einen einfachen mech. flussmesser, ein winkelstück, ein paar knickschutzspiralen und weiteren 80 cm schlauch.
den graka-kühler habe ich zuerst auf der hercules 9800 pro befestigt, wobei der rückseitige kühler an seinem platz bleiben konnte, weil die schrauben lang genug sind, mit viel gefühl lassen die sich sogar richtig fest anziehen, ich werde sie aber trotzdem bei gelegenheit durch metallschrauben ersetzten;
dann wurden dieschlauchstücke auf die richtige länge geschnitten und ggf. zu verwendende winkelstücke montiert (tip etwas silikonöl aif die enden geben und es fluscht ganz gut), das ist wichtig, weil die arbeit jetzt noch einigermassen machbar ist, erst dann werden die konfektionierten schläuche auf die kühleranschlüsse gezogen. nervig ist das verschrauben, weil dabei dér schlauch verzogen wird
der radi war das problem, erst wollte ich ihn im 5,25 zoll schacht unterbringen, aber dafür hätte es ein flaches modell sein müssen, da bin ich nicht so recht fündig geworden;
blieb nur die aussenmontage,
diesemal wollte ich mir das aussägen ersparen, dazu hätte der tower ausgeräumt werden müssen, wozu ich keine lust hatte. also habe ich nur 3 löcher (1 cm durchm.) gebohrt und den radi über dem netzteil auf das gehäuse gesetzt. unter dem radi befindet sich ca 1 cm platz, damit die luft entweichen kann; durch zwei der löcher werden diei kupferrohrenden des radi gesteckt, durch das dritte loch wird das lüfterkabel geührt; noch zwei messinghülsen gefertigt und fertig waren die hinteren beinchen, damit der radi sicher an seinem platz bleibt.
die schlauchführung sieht wie folgt aus, von der pumpe zum grakakühler, weiter zum aussenradi, weiter zum cpukühler, weiter zum innenradi, vor dem ausgleichsbehälter durch den flussmesser und zurück in den ausgleichsbehälter.
der flussmesser sitzt über dem ausgleichsbehälter, damit er von aussen sichbar ist, habe ich ein kleines rechteck in die gehäusewand geschnitten, in das ein kleiner ausschnitt platzfindet, so dass ich von aussen sichtbar immer auf dem laufenden bin.
zwei stunden arbeit und ich war fertig, feintunnig und nacharbeiten haben aber nochmal 3 stunden gedauert, naja, sollte ja auch gut werden.
das temp niveau hat sich dadurch cpu-seitig um gut 4 grad verbessert
die hercules läuft gut bei 440 mhz, die cpu auf 2376 mhz (11x216) bei 1,825 volt, das volle wakü-radeon-potential habe ich aber noch nicht ausgetestet; cpu-seitig werde ich mal auf 11,5 erhöhen (auf 2.5 ghz hatte ich die cpu schon, aber das war noch zu zeiten eines mcx462 mit 7000u/min turbine und jenseits von 1,9 volt)
die geräuschkulisse ist angenehm und nicht aufdringlich, telefonieren, fernsehen und unterhalten in zimmerlautstärke ist möglich.
viel geduld beim basteln,
ciao
