Wanddurchführung Verlegekabel durch WDVS regensicher und winddicht gestalten

[nazgul77]

Ich habe mir eine PoE Außen-Überwachungskamera (reolink RLC-811A) zugelegt, die ich anbringen möchte. Ein Leerrohr geht vom Keller in eine leere Gerätedose in das Kinderzimmer, wo ich doppelt Cat6 einziehen werde (dopelt Cat 7 ist zu dick). Ein Kabel für die Kamera, eines fürs Kinderzimmer. Die Dose sitzt in einer Steinwand, die eine Außenwand ist. Von der Dose aus soll es dann mit einem Kabel mit langem Bohrer nach draußen gehen durch die Außenwand. Es ist Verlegekabel, das ich anschließend draußen mit RJ45 konfektionieren will.
Nun der Knackpunkt: Die Außenwand ist mit WDVS gedämmt, und es ist meine erste Nach-draußen-Bohrung im Eigenheim. Ich mache mir Sorgen, dass es nicht Regenwasser-sicher wird, und Feuchtigkeit in die Dämmung einsickert. Die Wand ist eine der beiden Regenseiten (Richtung südwesten). Ich habe mir überlegt, nicht waagerecht, sondern leicht nach außen hin abfallend zu bohren, so dass eindringendes Wasser schonmal keinen Tunnel tiefer in die Wand hinein hat, sondern tendenziell eher wieder nach außen abläuft.

Frage: wie dichtet man ein LAN-Kabel fachgerecht gegen Regenwasser und winddicht ab, das aus einer WDVS-Wand nach außen austritt?

Das LAN-Kabel soll außen direkt in eine MOntagebox münden, auf die dann die IP-Kamera aufgeschaubt wird. Der AUßenputz ist strukturiert, so dass die Box nicht regendicht absclhießen kann. Ich plane den Spalt zwischen Box und Wand bestmöglich mit Außensilikon zu schließen.



[lazsniper]

Ich habe mir überlegt, nicht waagerecht, sondern leicht nach außen hin abfallend zu bohren,

das wäre schonmal der erste, fachmännisch richtige schritt

oder du nimmst sowas hier in der art, das wäre dann die perfekte lösung:
https://www.elektrikshop.de/kabel-durchfuehrung-mdf1-gt.html



[daniel_m]

Das Kabel, sobald es draußen ist, nach unten verlegen und erst dann in einer Schlaufe nach oben zur Kamera. Wasser am Kabel tropft dann unten ab anstatt in das Bohrloch zu gelangen.

Das Loch nach der Verlegung großzügig mit einer entsprechenden Dichtmasse füllen und abdichten, z. B.:

https://www.amazon.de/PIPELIFE-Abdichtmasse-Kartusche-310-DRIFIL-310/dp/B00WJ8UQCS



[andredc]

Moosgummi auf die Rückseite der Montagebox das kann man richtig zuschneiden und so fast unsichtbar montieren. ich wäre aber vorsichtig bei der Dämmung und dem größerem Hebel den du da planst mit der montage auf der box... Ich sag nicht das es nicht geht aber die kamera wiegt fast ein kg.
Ich würde die Kamera aussen mit einem Patchkabel anschließen und die Dose innen verbauen so kann man im zweifel immer an die Dose wenn was ist. (man kann auch eine blinddose innen setzen)



[scooter010]

Ich würde wir in #2 vorgeschlagen ein Rohr einsetzen. Das Rohr sollte rund 10° Gefälle nach außen haben.
Das Rohr muss natürlich selbst zur Wand hin abgedichtet werden, wenn das Rohr in #2 das nicht automatisch macht.
Bitumen und Brunnenschaum sind hier eher abzuraten, da man sich damit wahrscheinlich die Fassade ein saut.



[nazgul77]

Das Kabel, sobald es draußen ist, nach unten verlegen und erst dann in einer Schlaufe nach oben zur Kamera. Wasser am Kabel tropft dann unten ab anstatt in das Bohrloch zu gelangen.

Das Loch nach der Verlegung großzügig mit einer entsprechenden Dichtmasse füllen und abdichten, z. B.:

https://www.amazon.de/PIPELIFE-Abdichtmasse-Kartusche-310-DRIFIL-310/dp/B00WJ8UQCS

Dichtmasse ist ein gutes Stichwort. Sollte deutchlich besser halten als Silikon.
Hatte auch schon nach Gummitüllen/Durchführungstüllen gesucht. Könnte man sowohl beim Außenaustritt als Wasser/Windschutz als auch beim Übergang in die Gerätedose als Wind- und Staubschutz nehmen.

Das Kabel soll aus der Wand direkt in die Rückseite der Montagebox, also der Tipp mit der Führung nach unten ist hier nicht relevant, dennoch gute Idee.

Montagebox sieht ungefähr so aus:

Ergänzung (12. November 2024)

Moosgummi auf die Rückseite der Montagebox das kann man richtig zuschneiden und so fast unsichtbar montieren. ich wäre aber vorsichtig bei der Dämmung und dem größerem Hebel den du da planst mit der montage auf der box... Ich sag nicht das es nicht geht aber die kamera wiegt fast ein kg.
Ich würde die Kamera aussen mit einem Patchkabel anschließen und die Dose innen verbauen so kann man im zweifel immer an die Dose wenn was ist. (man kann auch eine blinddose innen setzen)

Die Montagedose hat tatsächlich schon ein zugeschnittenes Moosgummi beiliegen, mit Loch für die Kabeleinführung direkt aus der Wand.
Obwohl so ein einfacher Dämmstoffdübel

angeblich 5-8 kg Tragkraft hat, traue ich mich auch nicht, die Alu-Monatgebox samt Kamera damit an der Wand zu befestigen. Ich sehe da wie du Hebelkräfte. Ich plane aktuell lieber zwei Abstandsdübel zu nehmen, das hält dann auch bei Sturm.

Ich verstehe nicht genau, was du damit meinst, die Dose innen zu verbauen. Sie ist ja als Kabelbehälter und Kamerahalterung gedacht.
Das bringt mich auf die Idee, die Anschlusskabel der Kamera

von außen bis nach innen in die Leerdose zu führen, und auf die Montagebox zu verzichten. Das würde aber verdammt knapp, ob die Kabel bis in die Gerätedose reichen, Gesamtwandstärke sind ca 38cm. Und man müsste ein deutlcih größeres Loch bohren. Hmmm. EIn Verlegekabel nach draußen und dort konfektionieren wäre dagegen minimal-invasiv.



[andredc]

sorry ich hab nicht gesehn das bei dieser Kamera das Kabel nicht direkt angeschlossen wird sondern fest montiert ist, ggf könnte man vielleicht schauen ob das bei dieser auch geht oder wie es in der Kamera fest ist ums ggf. zu verlängern.
die idee dahinter war das man ein patchkabel jederzeit einfach tauschen kann wenn die kontakte aussen rosten und die interne verkabelung innen geschützt ist.



[nazgul77]

Für die Nachwelt präsentiere ich meine Lösung, in die ich penibel viele Überlegungen und Recherchen investiert habe.

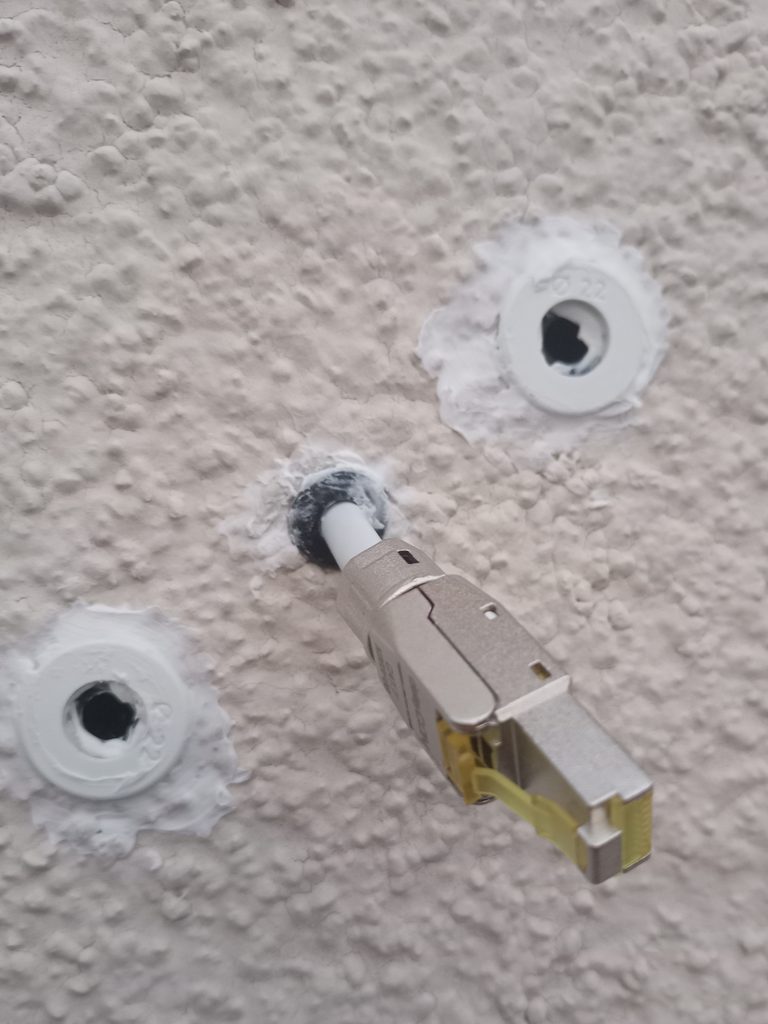

Ich habe von innen mit nem 8mm / 45cm Schlagbohrer leicht abfallend nach außen durchgebohrt. Netzwerkkabel hat ca 7mm Durchmesser. Habe dann einen 1,5mm² starren Elektroleiter als Zugdraht durchgeschoben und zwei der vier LAN-Adernpaare mit dem Zugdraht verknotet. LAN-Kabel lies sich so gut durchführen.

Von Außen habe ich eine Gummitülle/ Elektrische Leiterdichtung

aufgeschoben, und zuvor noch Dichtmasse (auf Acrylbasis) in das Loch gespritzt. Das sollte fürs Erste dicht halten.

Für die Monatge der Kabeldose habe ich zwei spezielle WDVS-Dübel (Abstandsmontage) verwendet (Fischer Thermax). Vier wären übertrieben viel, zwei Dosenlöcher bleiben unbefestigt, Dose hält auch so bombig fest.

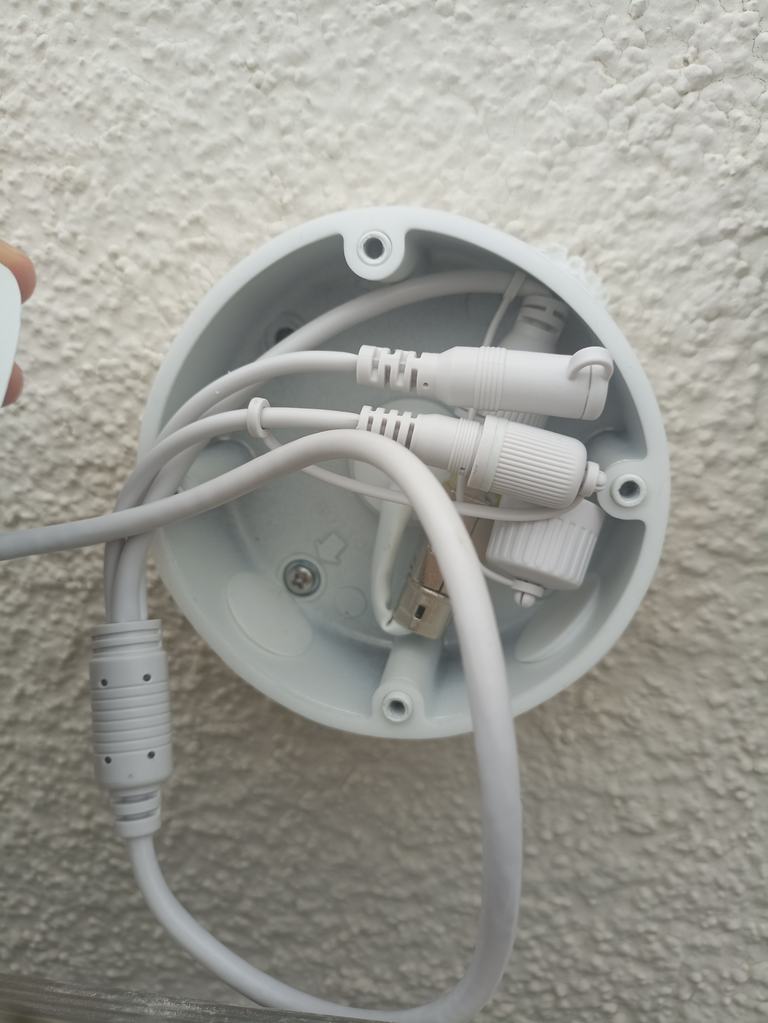

Dann die Kabeldose drauf, sie hat mittig eine großzügige Kabeldurchführung mit geschlitztem Gummistopfen. Sie hat auf der Rückseite eine passende Scheibe aus Moosgummi, das sollte auch Regenwasser (teilweise) abweisen oder aufhalten.
In der Dose ist es vedammt eng für die Steckkombination RJ45 Stecker und die RJ45-Buchse der Kamera, also einen möglichst kompakten RJ45-Stecker verwenden. Ich kam nicht drum herum stark zu knicken, eigentlich ein no-go.

Zuletzt habe ich noch eine Silikonnaht um die Dose herum gezogen entlang der Wand. Und ebenfalls zwischen Kamerafuß und Dosenoberseite. Sicher ist sicher.

In Summe finde ich sehr charmant, dass sämtliche Kabelei verborgen bleibt.



[elo22]

Für die Monatge der Kabeldose…

Das Teil ist IP44?



[nazgul77]

@elo22 Dazu finde ich tatsächlich keine Angaben, steht nur "wasserdicht" und "wetterfest", und ist für den Außenbereich.
Dose macht einen wertigen, vertrauenswürdigen Eindruck (Lackiertes Metall, kein Kunststoff). Zwischen Deckel und Dose ist eine Gummidichtung, und alle Ausgänge sind mit Gummipropfen verschlossen.



[xeroftw]

Von Kaiser gäbe es auch noch Interessante Geräteträger. Bei der Runden Dose ist das egal, aber wenn die Dose eckig ist und man sich leicht verbohrt kriegt man das mit denen eher gerade.
https://www.kaiser-elektro.de/de_DE...eger-mit-4-schwenkschneiden-und-2-klemmrippen

Was du auch noch machen solltest, ist das Loch wieder von innen mit Schaum zu versehen. Du hast jetzt quasi eine Luftöffnung, die sobald das Silikon mal nachlässt Wind durchlässt. Dadurch könnte kalte Luft kondensieren und schimmeln.
