Was genau ist bei AMD mit "unlocked voltage" / "locked voltage" gemeint?

[EspE]

gelöst: Was genau ist bei AMD mit "unlocked voltage" / "locked voltage" gemeint?

Problem gelöst.
Problem mit AB und XFX R9 280x unlocked voltage mit Chil chip.
mit Afterburner konnte ich den core vddc nicht ändern,
bzw. es wird die vddc der std. clock verändert, aber nicht die des boosts!
mit Trixx von Sapphire geht es wie es soll

Ich stehe grad so richtig auf dem Schlauch,
wäre für Aufklärung dankbar.



sry:
zu früh auf erstellen geklickt.
ich bitte um nachsicht, ist ja auch spät

also.
ich hab eine r9 280x von XFX unlocked.
msi afterburner,
den gpu boost clock kann ich einstellen aber nicht den boost vddc.
der voltage regulator verändert die voltage der non-boost clock.

soll das so sein oder ist bei mir was kaputt?

bilder update
wie bei mir der unlocked voltage abgeht!

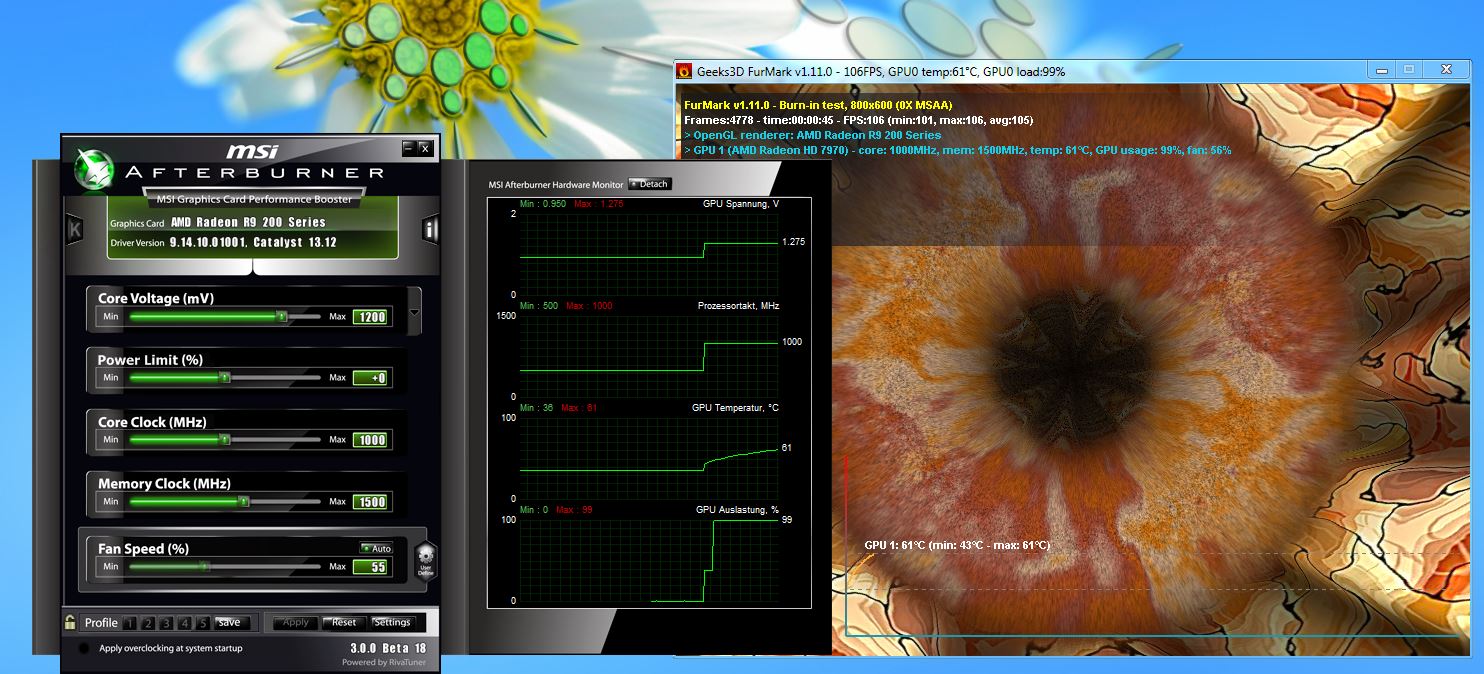

stock
Anhang anzeigen 396622

vddc 1300 / keine änderung
Anhang anzeigen 396621

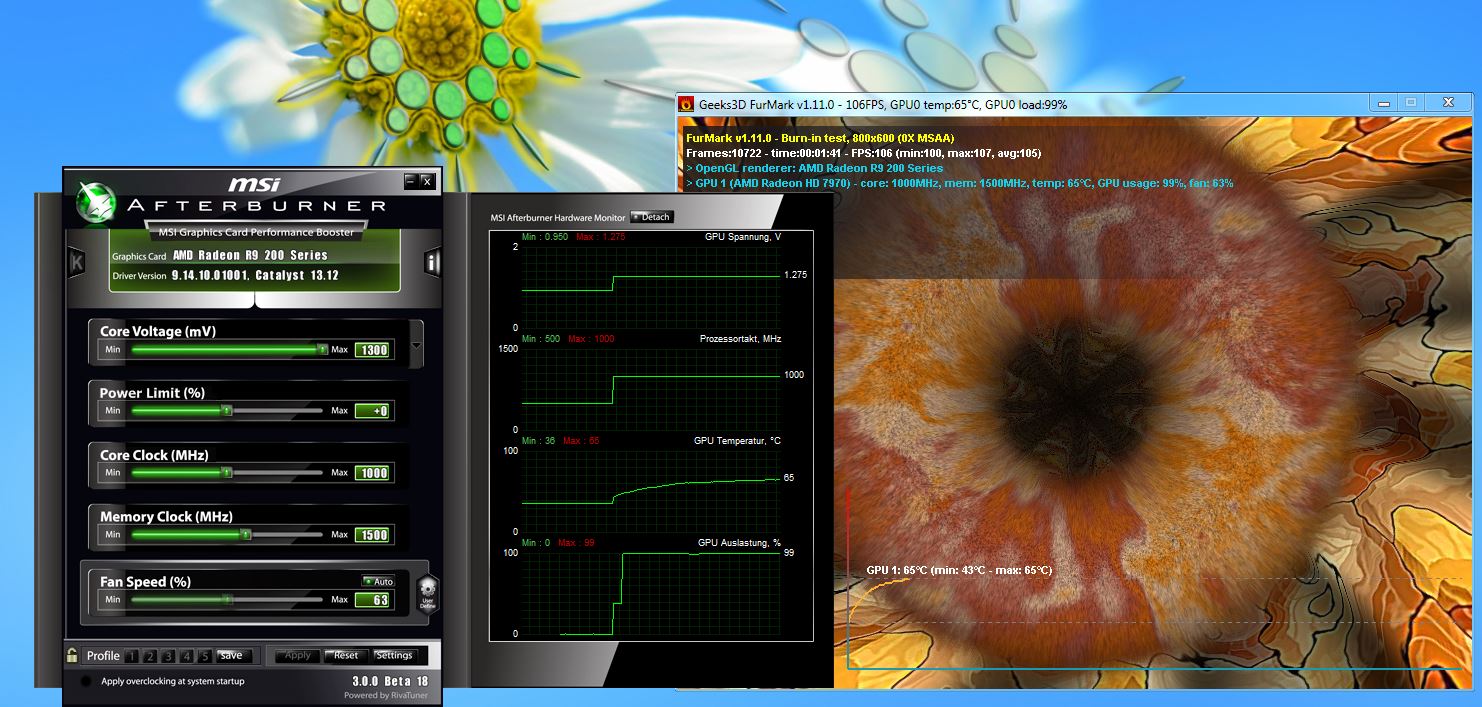

vddc 1000 / keine änderung
Anhang anzeigen 396620

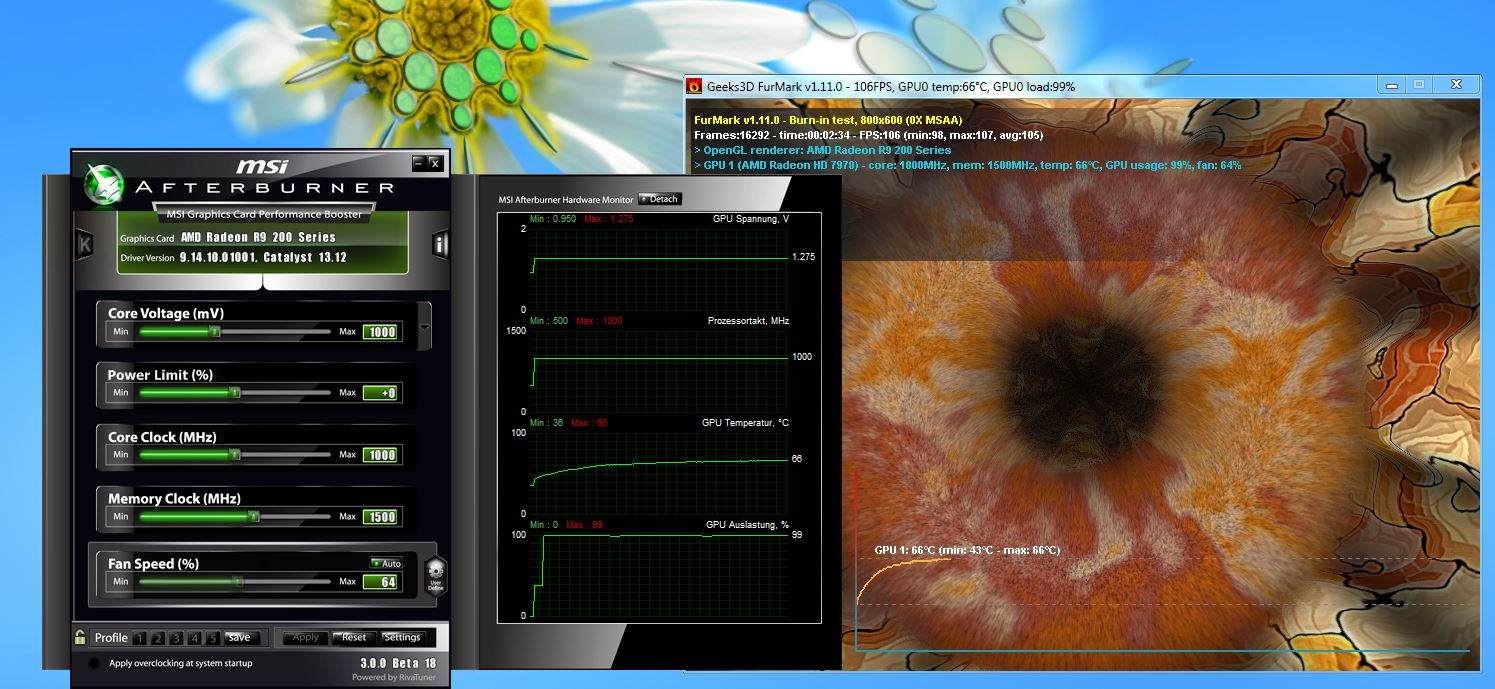

vddc 1000 core 900mhz power tune +20 / keine änderung
Anhang anzeigen 396619

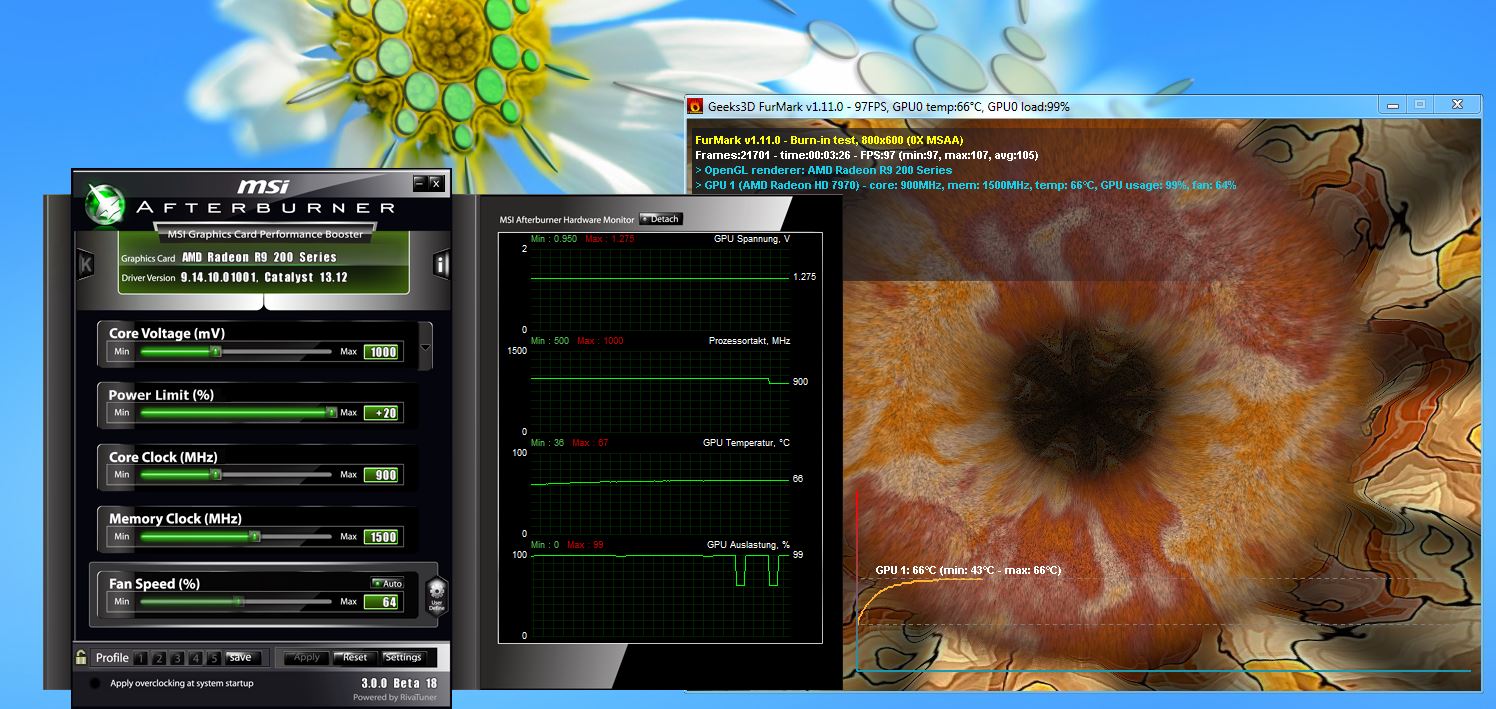

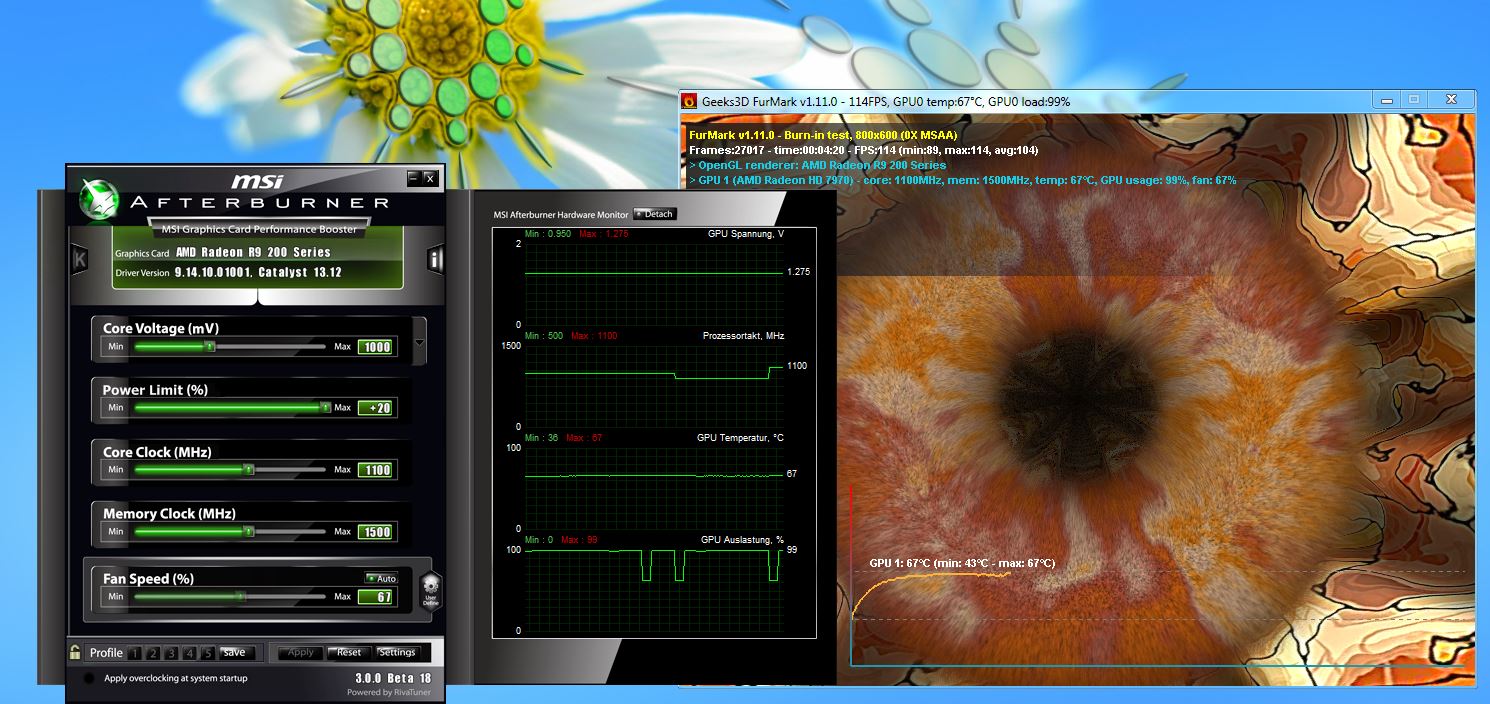

vddc 1000 core 1100mhz power tune +20 / keine änderung
Anhang anzeigen 396624

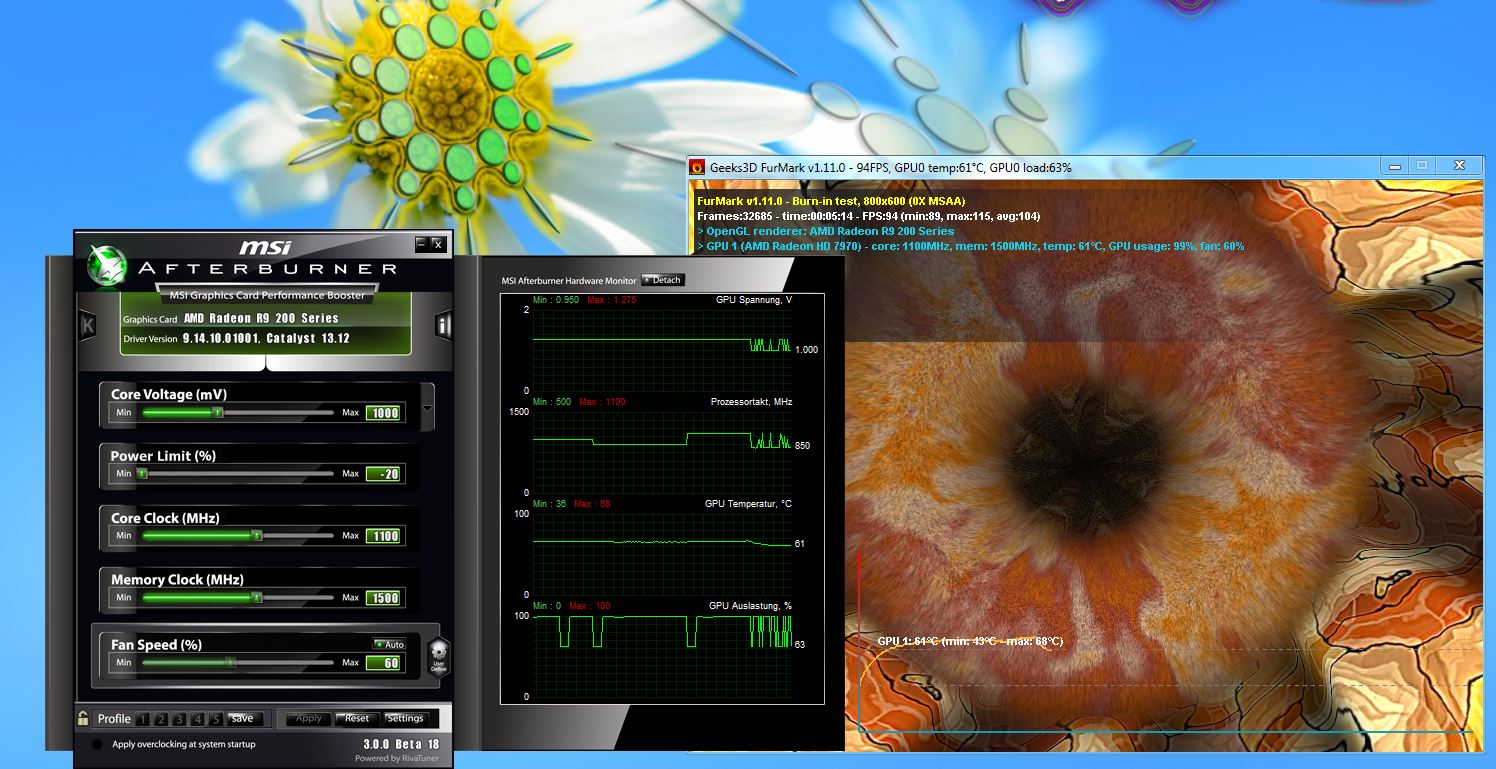

vddc 1000 core 1100mhz power tune -20 // hier sieht man durch das trotteling die 1000mv auf core
Anhang anzeigen 396623



[Destillator99]

Ganz einfaches Englisch?



[GrazerOne]

feste und unfeste ;-)



[EspE]

haha, nein, keine übersetzung.
die funkionsweise und die vorgänge!



[Mr.Smith]

einmal lässt se sich ned verändern und einmal lässt se sich ändern die spannung



[R1c3]

Naja, locked (gesperrt) bedeutet du kannst die Spannung nicht selbst verändern, sie etwa erhöhen um höhere Taktraten zu erzielen, unlocked (entsperrt) wäre dies möglich um es mal ganz einfach zu sagen.



[EspE]

so,
und jetzt noch paar experten an die tasten
ein gescheiter link würd mir auch schon reichen.

edit.
hier, r9 280x von XFX unlocked.
msi afterburner,
den gpu boost clock kann man einstellen aber nicht den boost vddc.
der voltage regulator verändert die voltage der non-boost clock.

soll das so sein oder ist bei mir was kaputt?



[Winchester73]

Auch noch faul?



[R1c3]

so,
und jetzt noch paar experten an die tasten
ein gescheiter link würd mir auch schon reichen.

Was willst du denn von uns ? Wir haben dir doch gerade eben erklärt was die beiden Begriffe bedeuten ... oder trollst du hier nur rum ?



[EspE]

sry, es ging mir nicht um die erklärung der begriffe im einzelnen, sondern um die funktionsweise.
hab n post höher editiert.

Ergänzung (8. Februar 2014)

ps.: ja ich bin ein Troll und du hast -3 Wünsche frei



[hi-tech]

der über dir hats eigentlich schon ganz gut gesagt.
wenn die spannung fest ist kann man noch ein bios flash machen um dies zu umgehen.
bei verstellbarer spannung ist dies ja nicht nötig.



[EspE]

ja ok,
hier nochmal,
r9 280x von XFX unlocked.
msi afterburner,
den gpu boost clock kann man einstellen aber nicht den boost vddc.
der voltage regulator verändert die voltage der non-boost clock.

soll das so sein oder ist bei mir was kaputt?



[R1c3]

Kann schon sein dass der boost vddc gedeckelt ist und man den nicht anheben kann, oder der wird automatisch angehoben wenn du die Spannung des Standardtaktes erhöhst, kaputt klingt das jedenfalls nicht, was soll da auch kaputt sein, das ist ja software geregelt und nicht von der Hardware.

Hast du denn im Afterburner auch den Haken gesetzt dass du Spannungen verändern darfst ? Der ist standardmässig nicht gesetzt um Schäden zu vermeiden.



[hi-tech]

du erhöhst nur kern- und speichertakt. das wars afaik.

edit: natürlich mit entsprechender spannung. etwa 20% sollte man mehrleistung rausholen denke ich..



[EspE]

weil unlocked voltage wollte ich halt auch die voltage verändern.
wie ich meinte,
der voltage regulator verändert bei mir die voltage der non-boost clock.
der memory voltage schieber funzt da wo er soll.
ram takt un core takt auch.

nur halt vccd ist verrutscht,
also wenn das wer mit einer unlocked voltage edition seiner grafik karte gegen prüfen könnte wär das supper.



[tnoay]

it a feature, not a bug



[x-polo]

der voltage regulator verändert bei mir die voltage der non-boost clock.

Bei Afterburner/XFX R9 280 kannst "nur" die Spannung für den 3D-Takt ändern ,eine Boost Spannung gibts ned.
Wie bei HD 79xx hat bei R9 280 den Chil Spannungscontroller verbaut mit den es möglich die GPU mit Software Tools zu ändern.
http://www.hardware-360.com/xfx-radeon-r9-280x-dd-black-edition-oc-3gb-review/5/



[EspE]

bei anderen übertaktungs prodrammen ist es genau so.
irgendwie versteh ich den sinn des unlocked voltage nicht,
außer dass es vielleicht eine bewusste werbestrategie zum irreführen ist.



[x-polo]

irgendwie versteh ich den sinn des unlocked voltage nicht,

Undervolting/Overvolting über Software Tools nettes "Gimmick" ,sonst müsste Spannung über ein
Bios Flash ändern.
So holt man mit OC + Spannungerhöung das letzte aus der GPU raus,oder optimiert die Karte best möglichste Effizenz.
Meine 7950er läuft z.B mit 750Mhz Mhz bei 0,875 V Spannung.



[Alienate.Me]

das ganze hat aber nichts mit einer "locked" oder "unlocked" - voltage in wirklichkeit nichts zu tun. die hersteller sperren da nichts oder anders herum erlauben zugriff auf die spannung. die sogenannten "unlocked" karten haben einen digitalen spannungscontroller wie z.b. den CHil-controller, welcher es möglich macht die spannung per software und in echtzeit zu verändern. die "locked" haben so einen controller nicht und die spannung kann nur per bios geändert werden.

referenz-pcbs haben diesen controller immer, sonst meist nur noch die premium-modelle der costums.
