Hallo Forum!

Ich möchte mein hart ergoogeltes Wissen bezüglich des Threadthemas nun zusammengefasst der Allgmeinheit zur Verfügung stellen.

Worum geht es eigentlich in diesem Thread?
Es geht darum einen WD TV HD Multimediaplayer der 1. Generation WLAN fähig zu bekommen.
(WD TV 1.Gen)

Am besten eignet sich hierfür der D-Link DWA-140 WLAN-USB-Dongle
(DWA-140)

Zuerst ein paar Links zu sehr hilfreichen Seiten:
forum.wdlxtv/
wdtvhd
wiki.archlinux.org

Die wichtigste Seite ist aber diese hier:
wdlxtv
hier erhaltet ihr die neuesten News und Updates nicht nur für den von mir behandelten WD TV Player der 1.Gen, sondern auch für die neueren Versionen!

Ich möchte in diesem Thread des weiteren nur direkt auf den DWA-140 Ver.: B1 eingehen.
Für eine andere Version des DWA-140 bzw. für andere WLAN-Dongles lest bitte die gelinkten Seiten durch.

Was muss jetzt genau getan werden?
1. aktuelle alternative Firmware von b-rad (genannt wdxltv) downloaden
2. Treiberpaket downloaden (z.B. wireless-mod-rt.app.bin)
3. Configefile downloaden und editieren bzw. von Hand erstellen (z.B. RT2870STA.dat)
4. net.config File editieren
5. gewünschte "Add-Ons" downloaden (z.B. samba.app.bin)

RT2870STA.dat sollte folgende Form haben:

#The word of "Default" must not be removed
# Change only 2 lines: SSID=xxxxxxxxx and WPAPSK=yyyyyyyyyyyy
Default
CountryRegion=5
CountryRegionABand=7
CountryCode=
ChannelGeography=1
SSID=xxxxxxxxxxxxxxxxxxxxxx
NetworkType=Infra
WirelessMode=5
Channel=0
BeaconPeriod=100
TxPower=100
BGProtection=0
TxPreamble=0
RTSThreshold=2347
FragThreshold=2346
TxBurst=1
PktAggregate=0
WmmCapable=1
AckPolicy=0;0;0;0
AuthMode=WPA2PSK
EncrypType=AES
WPAPSK=yyyyyyyyyyyyyy
PSMode=CAM
AutoRoaming=0
RoamThreshold=70
APSDCapable=0
APSDAC=0;0;0;0
HT_RDG=1
HT_EXTCHA=0
HT_OpMode=1
HT_MpduDensity=4
HT_BW=1
HT_BADecline=0
HT_AutoBA=1
HT_BADecline=0
HT_AMSDU=0
HT_BAWinSize=64
HT_GI=1
HT_MCS=33
HT_MIMOPSMode=3
HT_DisallowTKIP=1
IEEE80211H=0
TGnWifiTest=0
WirelessEvent=0
CarrierDetect=0
AntDiversity=0
BeaconLostTime=4

net.config sollte wie folgt aussehen:

#
#

# Hostname for WDTV
HOST=wdtv

# attempt to set jumbo frames
#MTU=1500

# Static IP Configuration
DHCP=no
IP=192.168.0.101
GW=192.168.0.1
NM=255.255.255.0
DNS1=192.168.0.1

#Define WiFi driver config file
WLAN_CFG=RT2870STA.dat

#Define WiFi driver file
WLAN_LOAD=rt2870sta.ko

# Start Wireless Device
WLAN_UP=yes

#time to sleep while waiting for wireless association
WLAN_SLEEP=5

Um freigegebene Windowsordner zu mounten muss ist das net.mounts File zu editieren.
Die könnte dann wie folgt aussehen:

#
# Example net.mounts file to demonstrate auto-mounting
# of network shares
#
# note: that if you store a net.mounts file in /conf/ then it will ALSO
# execute on startup.
#

# Mount a windows file share (must be done by IP address)
#xmount //192.168.0.33/ShareName ShareName cifs

#  if your "guest" account is disabled, you must supply username and password
#xmount //192.168.0.34/ShareName ShareName cifs user=username,pass=password

# Mount an NFS share
#xmount 192.168.0.44:/nfsroot ShareName nfs

xmount //192.168.0.111/urlaubvideos urlaubvideos cifs user=wdtv,pass=*******

Sämtliche Files sind auf einen FAT oder FAT32 formatierten USB-Stick oder externe Festplatte zu kopieren welcher an den USB-Anschluss auf der Rückseite des Gerätes angeschlossen wird.
Der WLAN-Dongle wird am seitlichen USB-Anschluss angeschlossen.

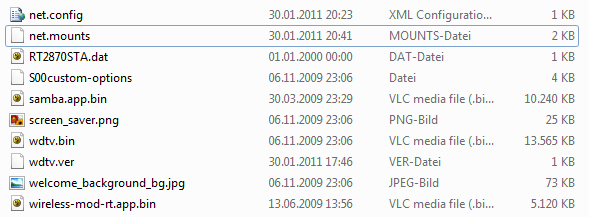

Beispielinhalt des USB-Stick:

Wenn der USB-Stick und der WLAN-Dongle angeschlossen sind kann der WD TV Player "eingeschaltet" werden (Netzteil anstecken).
Wenn der Player hochgefahren hat sollte angezeigt werden, dass eine neue Firmware installiert werden kann.
Einfach die neue Firmware installieren und sich über einen WLAN fähigen Player freuen

Bei Fragen bzw. Verbesserungsvorschlägen stehe ich gerne zu Verfügung.
Bei Problemem würde ich euch auf die von mir geposteten Links verweisen, da ich selbst sehr zu kämpfen hatte und daher keine große Hilfe sein dürfte
