Welche 120mm Lüfter zur Kühlung einer Grafikkarte?

[Volus]

Hallo,

für eine Zotac GTX 970 Grafikkarte mit kleinem, non-standard PCB soll ein alternatives Kühlsystem "gezimmert" werden. Bedingt durch dieses kurze PCB scheidet ein Kühlsystem von der Stange aus bzw. ist - wenn überhaupt - nur mit viel Fummelei auf die Karte anzupassen.

Vorgeschichte ist, dass beide Lüfter der Karte schleifen und in unregelmäßigen Zeitabständen sogar völlig stehen bleiben. Die Karte funktioniert ansonsten tadellos, jedoch ist es selbstverständlich zu riskant, sie unter diesen Bedingungen weiter zu nutzen.

Da die Karte ein gebraucht Kauf ist und keine Rechnung vorliegt, ist über die fünfjährige Zotac Garantie leider nichts zu machen. Der Besitzer des PC möchte momentan einfach keine neue Grafikkarte kaufen, was ich aufgrund der immer noch herrschenden Mondpreise durchaus verstehe.

Die Deckplatte samt den Lüftern habe ich schon von der Karte entfernt und die Wärmeleitpaste zwischen GPU und Alu-Kühler gegen Thermal Grizzly Kryonaut WLP ausgetauscht.

Weiterhin habe ich hier schon folgendes Montagesystem liegen:

https://www.caseking.de/prolimatech-fmk-01-luefter-befestigungssystem-lupt-011.html

Jetzt meine Frage an euch: Welche 120mm Lüfter sollte ich auf den Kühler der Graka pusten lassen?

Zwei 120 mm Lüfter finden auf der Montageschiene Platz und sollen auch montiert werden. Der Preis für die Lüfter spielt keine Rolle, sie sollen sich halt nur bestmöglich für die Luftzufuhr einer Grafikkarte eignen.

Habt ihr vielleicht Tipps für mich?

Grüße
Volus



[Pizza!]

Viele nehmen die Noctua NF F12, die eigentlich für Radiatoren sind, wegen dem höherem statischem Druck.



[Fragger911]

Hatte 120er Noiseblocker eLoop bei mir im alten System (Arctic Accelero S1 Plus auf einer AMD HD6950), lief fantastisch unauffällig.



[Nitrobong]

Alternativ auch die Silent Wings 3 von be quiet!
Die hier 3 gennanten Lüfter sind für dein vorhaben gut geeignet und liegen alle im selben Preisrahmen. alles andere ist entweder zu laut oder liefert nicht genug luft



[Pizza!]

Ich hatte die 120er Noiseblocker eLoop als Gehäuselüfter, ab 800 rpm leider zu laut.



[Volus]

Ok, danke erstmal für eure Antworten!

Dann werde ich wohl die Noctua Lüfter kaufen, ganz einfach weil ich mit Noctua Produkten durchweg nur gute
Erfahrungen gemacht habe. Die hier sollten es doch sein?

https://geizhals.de/noctua-nf-f12-pwm-a698532.html



[Fragger911]

... hatte die 120er Noiseblocker eLoop als Gehäuselüfter, ab 800 rpm leider zu laut.

Und wer sagt das man die auf einer Grafikkarte mit 800 rpm oder gar schneller laufen lassen muss?
Meine HD6950 hatte 200W TDP, eine GTX970 ca. 150W TDCP - und dabei liefen die eLoop bei ca. 500 rpm... vollkommen ausreichend.



[Volus]

Unabhängig von den Lüftern: An eine "passend für alle Lastzustände" Lüfterdrehzahl für die Graka muss ich mich dann noch herantasten, da die Lüfter ja vom Mainboard aus gesteuert werden. Apropos, sowas habe ich hier noch herumliegen:

https://noctua.at/de/na-syc1

Damit sollten beide Lüfter synchron an einem Mainboardanschluss laufen.

@Fragger911

Dein Statement gibt mir insoweit Hoffnung, dass die Konstruktion nicht allzu laut sein wird. Die kleinen und sehr billig anmutenden original Lüfter der Graka mussten unter Last schon ordentlich aufdrehen, was vermutlich auch deren frühes Ableben erklärt.



[Zerber]

Statt dieser Schiene würde ich die Lüfter einfach mit Kabelbinder befestigen, da sie so direkt auf dem Kühler aufliegen(sofern der Kühler eine gerade Auflagefläche hat).

Die Länge der gpu pcb spielt für einen kompletten ersatz Kühlkörper auch keine Rolle. Hatte bei mir auf der 970 mal ein alpenfön Peter 2 mit 2 Noctua F12 und die Karte war damit sehr leise und gut gekühlt.



[Volus]

Nun ja, da liest man widersprüchliche Meinungen was die Montage eines anderen Kühlkörpers auf dieses kurze PCB anbelangt. Wie dem auch sei, das Montage Kit ist vorhanden und soll nun auch verbaut werden.

Die Auflagefläche auf dem Kühlkörper der Graka ist auch nicht plan, daher ist die naheliegende Lösung mit den Kabelbindern nicht praktikabel. Abgesehen vom ästhetischen Eindruck, der bei einem Gehäuse ohne Sichtfenster jedoch keine große Rolle spielen würde.



[Zerber]

Bin mir da auch nicht so sicher, ob es vielleicht ein Problem ist, dass die Lüfter nicht auf dem Kühler aufliegen und da vermutlich ein Abstand von ca 1cm oder mehr vorhanden ist.

Muss man wohl einfach mal testen.



[Nitrobong]

Ich würde das einfach mal testen mit irgendnen stück Karton o.ä. Ob die Lüfter montiert am Kühler anliegen oder nicht. Wenn nicht, ist die Frage ob man das dennoch so verwenden kann.
Du kannst ja die rpm erhöhen sollte es zu warm werden.

Sollte es soweit sein bitte mal berichten und ggf. paar Bilder einstellen



[Volus]

Die original Lüfter der Graka liegen ja auch nicht auf dem Kühlkörper auf. Da sind schon einige mm "Luft" dazwischen. Ich mutmaße mal, dass zwei 120mm Lüfter genug Luftdruck erzeugen um eine etwas größere Distanz ausreichend zu überbrücken. Alles andere erscheint mir unlogisch. Speziell in Anbetracht der Spielzeuglüfter, die auf der Graka original verbaut sind. Im Gegenteil, nach dem Entfernen der Deckplatte der Graka sollte sogar wesentlich mehr Frischluft an übrige Komponenten der Karte kommen. Aber grau ist alle Theorie, daher werde ich das erst mit den passenden Lüftern testen können.



[Rotkaeppchen]

Vergiss zum Anschluss an die Grafikkarte nicht den Mini 4-PIN Anschluss
https://geizhals.de/gelid-solutions...ummantelt-7cm-gel-pwm-vga-cable-a1648278.html
https://www.aquatuning.de/luftkuehlung/luefterkabel-und-adapter/10876/gelid-vga-pwm-adapter

Ansonsten würde ich diese Lüfter empfehlen, so es sich um eine Zotac GeForce GTX 970 AMP! Extreme handelt und dann einfach mit Kabelbindern festschnallen
https://geizhals.de/scythe-kaze-flex-pwm-medium-su1225fd12m-rhp-a1673622.html?hloc=at&hloc=de
https://geizhals.de/noctua-nf-p12-pwm-a717572.html?hloc=at&hloc=de

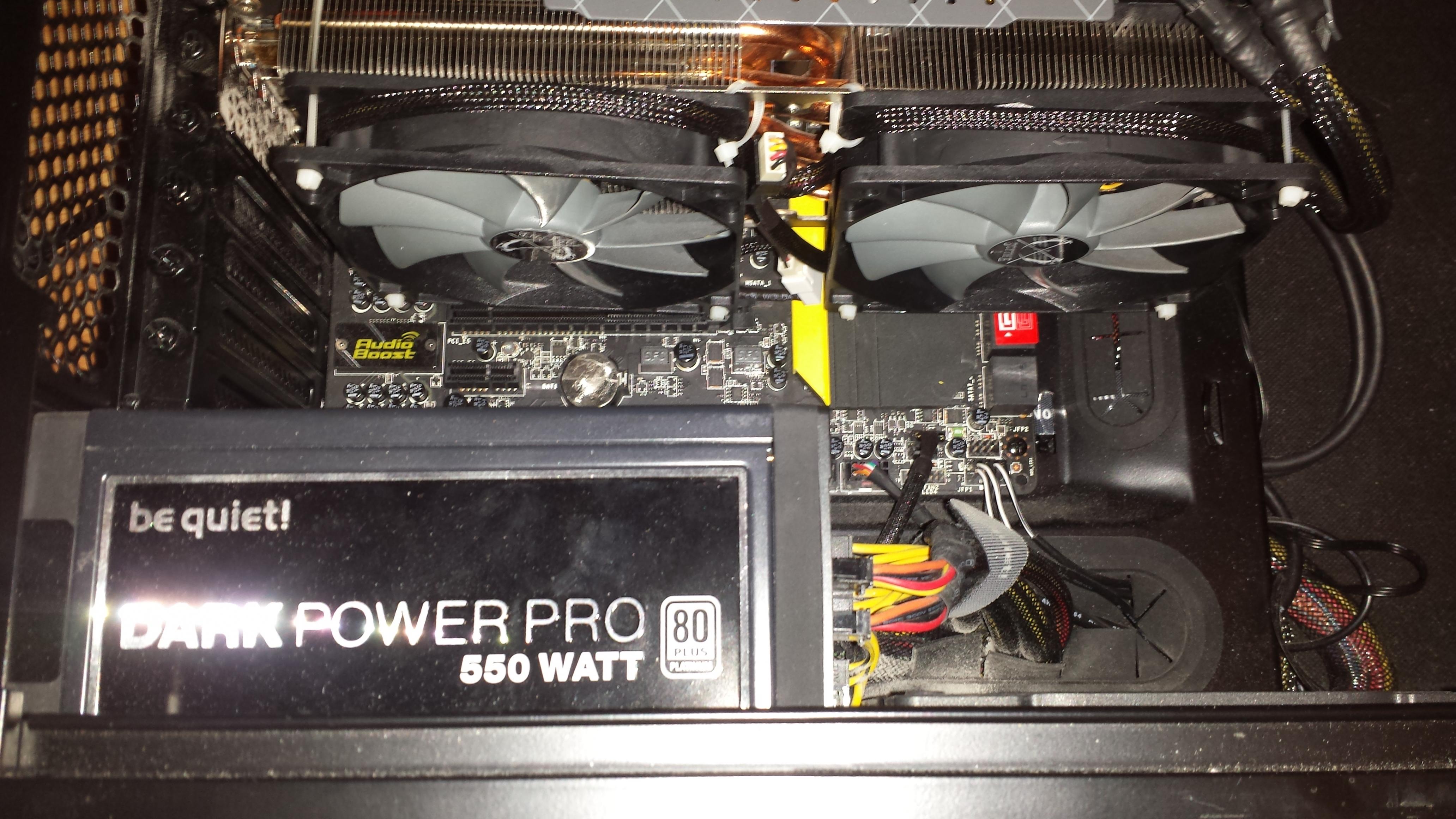

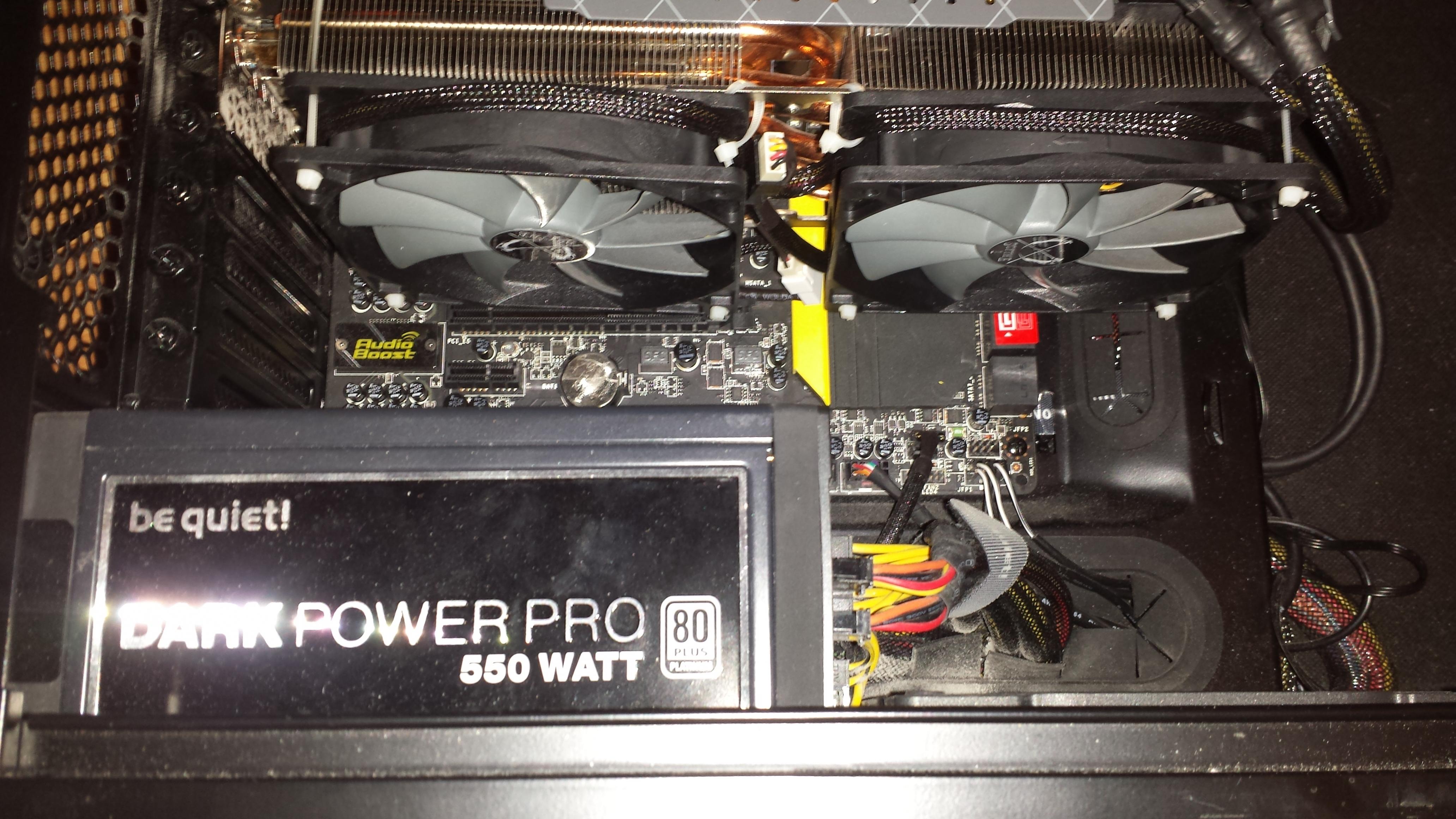

So sieht das bei mit mit Scythelüftern aus, allerdings bei einer 980TI . Wenn Dir das nicht gefällt, bau Dir aus dünner glatter Pappe ein Gehäuse und beklebe es mit Kohlefaserfolie, z.B.: http://www.design-shop23.de/2D-Carbon-Folien/c1723860_u8224_z7a311858-09fe-466d-b985-fa7c9e4cbf5e/



[Volus]

Es handelt sich um eine andere Grafikkarte:

https://www.zotac.com/us/product/graphics_card/gtx-970

Das "Bios" dieser Karte ist leider so restriktiv eingestellt, dass irgendwelche Adapter völlig wirkungslos bleiben.
Will heissen: Egal was ich dann einstellen würde, die Lüfter werden trotzdem auf voller Pulle laufen.

Habe ich schon durch (-gelesen). Ohne jetzt mit irgendwelchen Bios'sen experimentieren zu wollen bleibt nur
die Steuerung über das Mainboard für die Karte. Was ja auch kein Problem darstellt.

Edit: Wohlbemerkt und falls es nicht eindeutig aus meinem Text hervor gegangen sein sollte.
Es ist nicht mein PC an dem ich hier schraube. Daher muss ich jegliche "gefährliche" Basteleien von
vornherein ausschalten.



[Rotkaeppchen]

Es handelt sich um eine andere Grafikkarte:

Dann würde ich Dir diese Lüfter empfehlen. Schau dir in Ruhe die Abmaße des Kühlers an und bewerte für dich:
https://geizhals.de/noctua-nf-a9x14-pwm-a846616.html?hloc=at&hloc=de

Und Du bekommst die Regelung mit dem MSI Afterburner nicht in den Griff? Komisch...

bleibt nur die Steuerung über das Mainboard für die Karte. Was ja auch kein Problem darstellt.

Glücklich wäre ich damit nicht, denn die Temperatur der Grafikkarte und von Mainboardkomponenten ist reichlich unterschiedlich, weil die Belastungen unterschiedlich sind. So sehr ich Zotac Grafikarten mag, die Lüftersteuerungen sind immer nervig schlecht.



[Volus]

Ja klar, deswegen werde ich die passende "allround Temperatur" für die Grafikkarte auch an einem freien PWM
Anschluss für sich gesondert ermitteln. Das Mainboard hat noch zwei dafür frei, deshalb also kein Problem.



[Rotkaeppchen]

Ahh, ein gutes Board. Dann klappt das. Schön!



[Zerber]

Kann die Software argus monitor empfehlen, wenn man am Mainboard angeschlossene Lüfter nach GPU Themperatur steuern möchte.

Leider keine Freeware, aber Top Software, die ihr Geld wert ist und viele Möglichkeiten bietet.



[v3nom]

Ich hatte auf einer GTX 970 von KFA² 2x 92mm Lüfter von Noctua (nf-a9x14-pwm), aber die hatten gut zu tun die Karte zu kühlen.
