Welche Kabel von Netzteil zur Graka

[AreZee]

Ich bin grad etwas verwirrt wie die genaue Kabelbezeichnung lautet. Vielleicht kann mir jemand auf die Sprünge helfen.

vorhandenes Netzteil: BE-QUIET! STRAIGHT POWER E8 CM 580W



vorhandene Graka: http://geizhals.de/sapphire-vapor-x-radeon-r9-290-tri-x-oc-11227-04-40g-a1067162.html

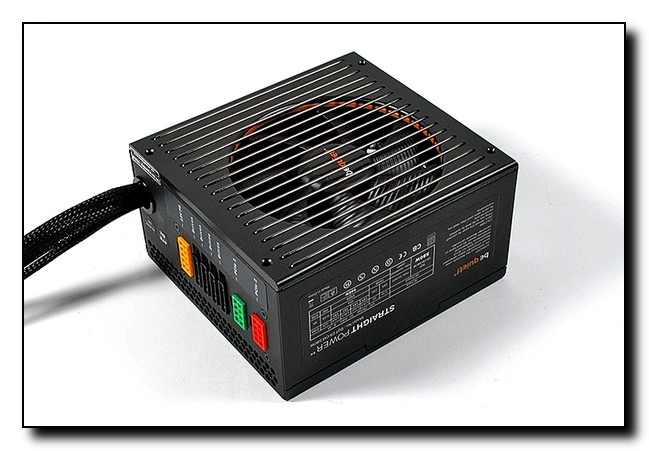

also normal müssen 2x 8-Pol vom Netzteil PCIe 1 + PCIe2 (siehe Abbildung grün + rot) in die 2x 8-Pol Graka.


das hier wäre falsch wenn ichs richtig sehe oder?

http://www.amazon.de/dp/B008KXJI3O/

Ich brauch ja wenn ich es richtig verstehe 2x ein "Steckerende"


wie gesagt, bin verwirrt



[Dunkelschwinge]

Beim Netzteil sind doch alle Kabel dabei?

Du benötigst ein spezialkabel von Bequiet, nicht irgendeine Verlängerung..,,



[ozelot.junior]

Das Kabel aus dem Link ist nur eine Verlängerung und zu dem für die CPU-Stromversorgung. Beim NT sind schon alle Kabel dabei und eigentlich reicht es, wenn Du einen PCI-E Kabelsatz an die Karte anschließt.



[Maarv]

Von dem grünen und roten Stecker musst du ein Kabel zur Grafikkarte legen.
Kabel sind bei einem regulären Kauf dabei.



[TriXx-SLyce]

Die musst du dabei haben, warum willst du ein neues Kabel kaufen ?

Fehlen sie?

Jetzt bin ich auch verwirrt



[AdoK]

Wie einfach soll man es euch eigentlich noch machen?

Guck doch mal auf das Netzteil mit der Seite der Anschlüsse.

Zum einen sind sie farbig zum anderen steht auch noch auf dem Netzteil was für Anschlüsse es sind und wofür sie gedacht sind.

Und dann gibt es noch ein Handbuch und dann gibt es auch noch die Webseite des Herstellers mit schematischen Zeichnungen des Kabelbaums.




Und ja, es sind die Kabel mit den roten und grünen Anschlüssen und der PCIe-Bezeichnung.



[BeezleBug]

Ich versteh die Frage nicht wirklich. Das ist ein CM Netzteil und die Kabel sind doch mit dabei?
Für die Graka brauchst du 2x 8-Pin PCIe die ja dem Netzteil beiliegen sollten.



[AreZee]

danke für die schnelle Hilfe. Ist wohl gestern doch zu lang und heut zu früh gewesen für mich



[TriXx-SLyce]

Ja und was genau hattes du nun vor ? WILL WISSEN



[AreZee]

Naja wenn ich es richtig sehe hab ich doch nichtmal 2x 8-Pin PCIe im Umfang dabei oder?

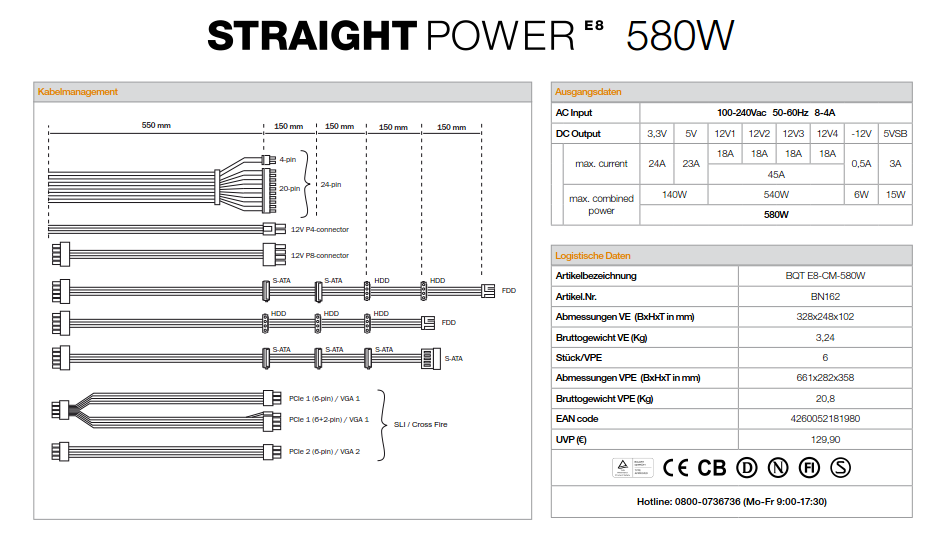

Anhang anzeigen 437204

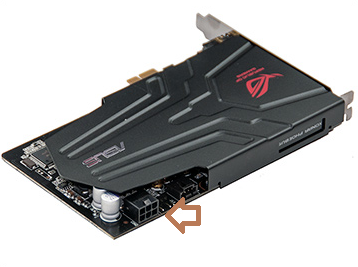

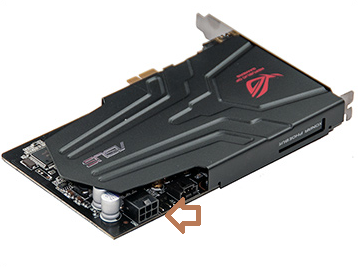

Ich muss außerdem noch eine Soundkarte mit nem 6-Pin versorgen (eine ASUS ROG Xonar Phoebus)




Welche Kabel muss ich denn dann wo anschließen?



[Patrick90]

einmal 8 pin wird dir vom netzteil selber geboten, der andere hat nur 6 pins. Dafür gibt es aber 6 auf 8 pin adapter.


für deine soundkarte nimmst du einen anderen 6 pin, auf der zeichnung ganz unten z.B.


EDIT:


bei diesem Produkt handelt es sich um ein beispiel... die gibts von 1 bis 15€. ob dieser schrott oder zu gebauchen ist, kann ich dir nicht sagen

http://www.amazon.de/Wentronic-9363...1409297664&sr=1-1&keywords=pci+6+8pin+adapter



[TriXx-SLyce]

Aso ne .... du hast nur 1x 8 pin im umfang und 2x 6 pin für VGA und 1x 8 pin für die Cpu



[jimknils]

Wie Patrick sagte, den 6+2 Pin und dazu z.B. so etwas oder auch so etwas.

Edit: Sorry für OT, aber funktioniert die Produktvorschau für Geizhalslinks nicht mehr?



[AdoK]

Wenn das NT keine 2*8 Pin PCIe zur Verfügung stellt, sondern nur 1*8 Pin und 1*6 Pin so kann man i.d.R. mit entsprechenden Adaptern arbeiten, so dass man auf 2*8 Pin für den Anschluss an der Grafikkarte erreicht.

Wofür die Soundkarte noch einmal einen 6 PIn PCIe benötigt ist mir rätselhaft. Der PCIe-Anschluss boardseitig liefert doch schon 75W.

Und wenn du da Strom brauchst, dann nimm 4 Pin Molex und mach via Adapter(n) einen 6 PIn PCIe für die Soundkarte daraus.



[TriXx-SLyce]

Ja damit bist du auf der guten Seite



[DaMoffi]

Edit: Sorry für OT, aber funktioniert die Produktvorschau für Geizhalslinks nicht mehr?

Auch OT, aber kann sein, weil du https verlinkt hast.

Wäre auch besser die .de-Links zu nehmen und einfach nur die Artikelnummer ... mach das Ganze übersichtlicher.

Also nicht das verlinken:

https://geizhals.at/club-3d-6-pin-8-pin-pcie-adapter-cac-1200-a711481.html

sondern: http://geizhals.de/711481 ... also so etwas



[jimknils]

Danke, Nando - werde das mal bei Gelegenheit so ausprobieren, deine Links ermöglichen eine Vorschau.

Edit: Es liegt wohl an https; beim von mir vorher gepostete Link funktioniert die Vorschau nun, wenn ich einen ungesicherten Link nehme.



[Ich Tarzan]

Sorry. du hast ja das E8. bin vom E9 ausgegangen.

Du kannst ja mal bequit anschreiben, ob sie dir die passenden Kabel zusenden.



[jimknils]

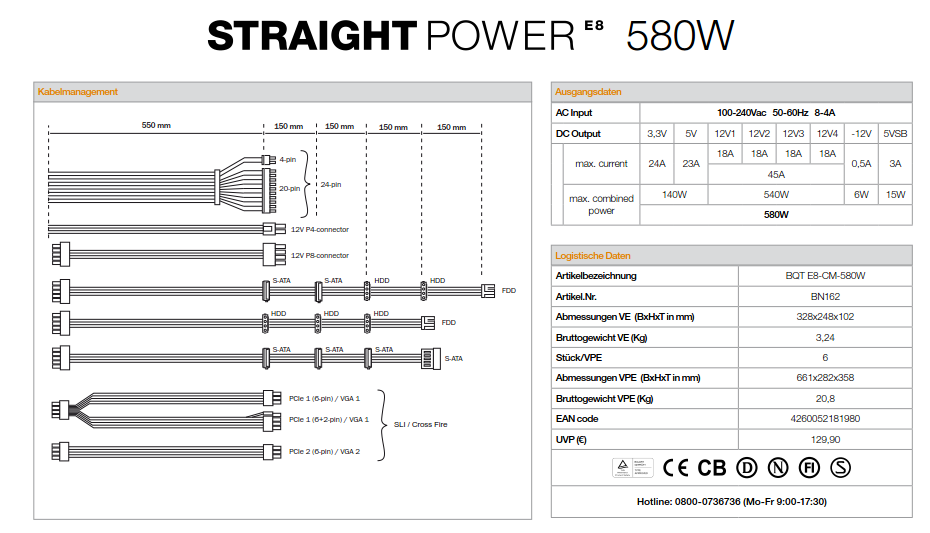

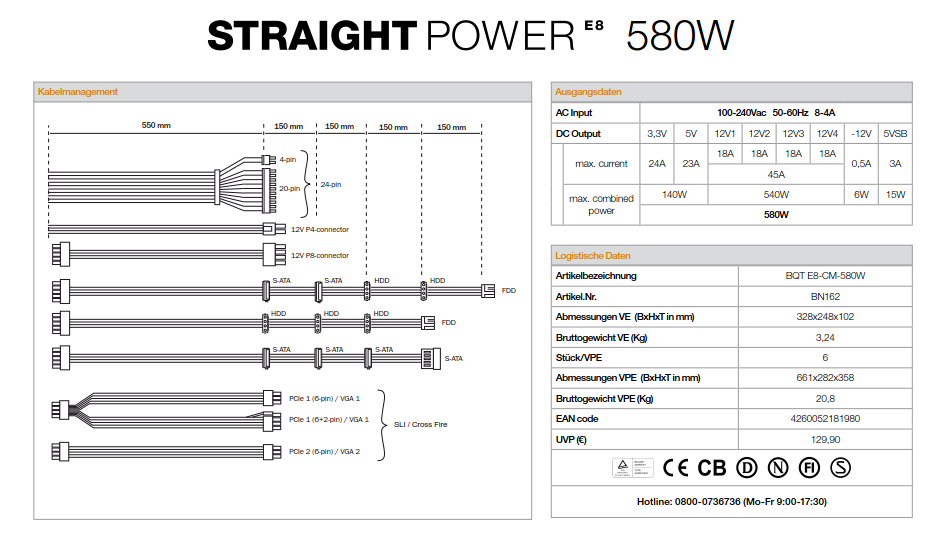

Du, Tarzan, schaue dir nochmal die vom TE gepostete Übersicht an, dort zumindest steht 2 x 6 Pin, 1 x 6 + 2 Pin.



[AreZee]

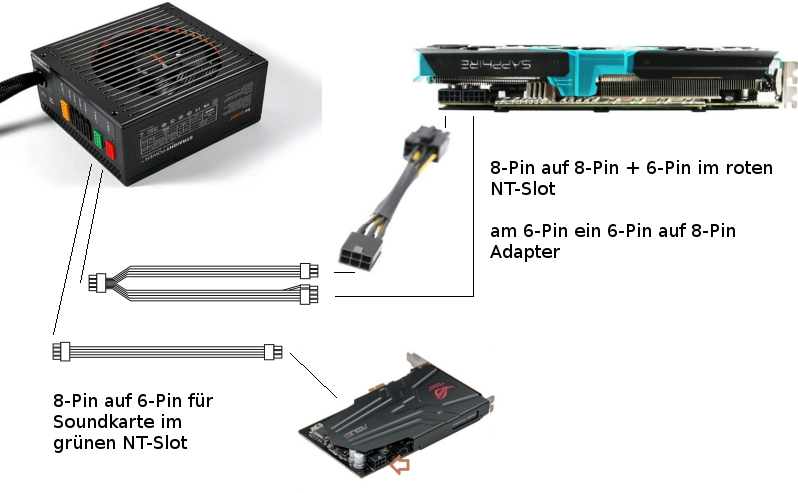

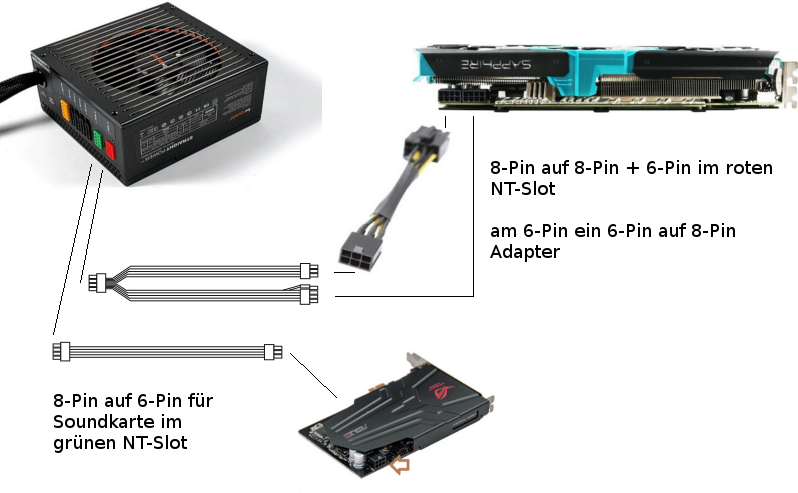

Also passt das dann so? Ich kenn mich nicht aus aber hängt dann am am roten nich "zuviel" dran?
