Welche Schnellverschlüsse

[Buddy85]

Hi,

welche Schnellverschlüsse empfehlt Ihr für einen externen Radiator?
Brauche doch ein Mutterteil und ein Vaterteil (jeweils für Ein- und Ausgang des Radiators).

Gehen den die hier?
2x http://www.caseking.de/shop/catalog...verschluss-gerade-female-1-4-Zoll::17748.html
2x http://www.caseking.de/shop/catalog...llverschluss-gerade-male-1-4-Zoll::17741.html

Brauch ich dann nochwas für des Zeugs?

MfG



[Kvnn.]

Kannst die Schnellverschlüsse so nehmen. Sind auch so ziehmlich die Besten die man bekommen kann.
Brauchst dann nur noch Anschlüsse dafür.

Grüße
Kevin



[Buddy85]

Achso also brauche ich jeweils 2 Mutter und 2 Vaterteile (die oben genannten) und dann dafür nochmal
4x http://www.caseking.de/shop/catalog...-1-4-Zoll-auf-11-8mm-shiny-silver::12381.html

Ist dann Radiator die normalen Anschlüsse dann die Schnellverschlüsse und dann nochmal den normalen Anschluss wo der Schlauch drauf kommt!

Edit:
Wow das sind ja dann fast 12 cm lang des Teil^^



[Nechen]

Ich habe ebenfalls Schnellverschlüsse von Koolance und bin echt begeistert. Sie sind zwar nicht gerade ein Schnäppchen, mMn ihren Preis aber absolut wert.



[Buddy85]

Hmmm man kauft die ja nur einmal^^

Wollt nur wissen ob ich dann alles richtig habe!?

2x Vaterteil, 2 Mutterteil (die beiden die ich im ersten Beitrag genannt habe)
und dann dazu nochmal 4 normale Anschlüsse wie die, die ich fürs gesamte System verwende zum Anschließen: http://www.caseking.de/shop/catalog...-1-4-Zoll-auf-11-8mm-shiny-silver::12381.html

Und die Reihenfolge ausgehend vom Radiator zum zusammenbau?
Radiator - Anschluss - Mutterteil - Vaterteil - Anschluss

Odewr wie wie gehören die zusammen?
(Da es meine erste WaKü muss ich leider doof Fragen)



[Rob83]

Das klappt so nicht! Alle 4 Teile des Schnellverschlusses haben ein G1/4 Gewinde.
Zwei Schnellverschlussteile schraubst du direkt an den Radi dran, der hat doch G1/4 Eingänge?
Die übrigen 2 Schnellverschlüsse haben außen wieder ein G1/4 Gewinde. Du kannst zwei Außengewinde nicht verschrauben, d.h. du brauchst folgendes:

2x
http://www.caseking.de/shop/catalog...i-Adapter-IG-1-4-Zoll-shiny-black::12488.html

2x
http://www.caseking.de/shop/catalog...-1-4-Zoll-auf-11-8mm-shiny-silver::12381.html

Wenn der Schnellverschluss nicht direkt am Radi montiert wird, dann brauchst du das obigen 2x, also 8 Teile gesamt + 2x Vater + 2x Mutter als G1/4 Version

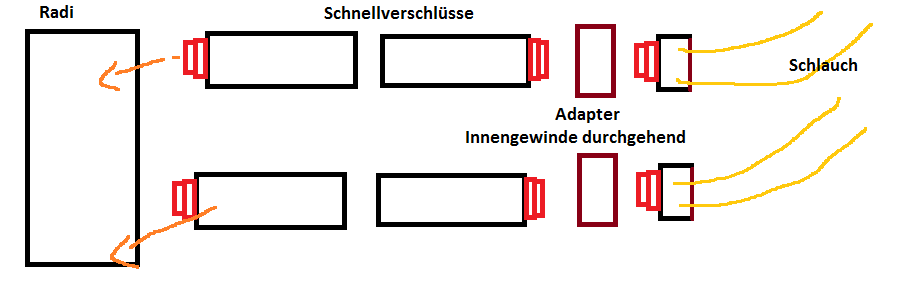

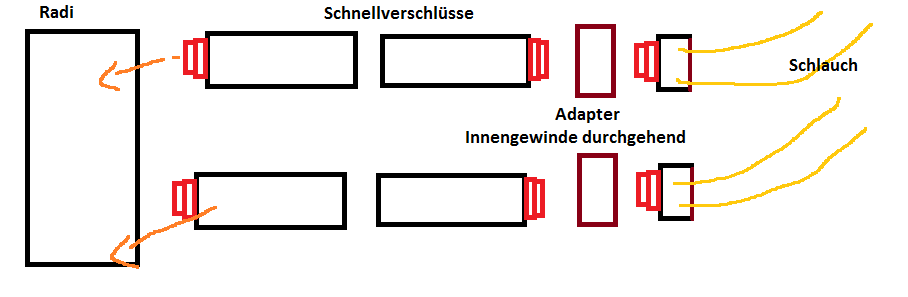

Siehe Bild. Wenn du alles neu kaufst, dann kauf gleich gängigen Schlauch wie 13/10 oder 16/10. Damit kannst du die untere Methode benutzen und brauchst gar keine Zwischenstücke mehr, nur die Schnellverbinder.

----------
Wenn du z.B. eine gängigere Schlauchgröße hättest, z.B. 16/10 ginge es allein mit Schnellverschlüssen:

Kombination 1, Vater am Radi, Mutter am Schlauch:
http://www.caseking.de/shop/catalog...llverschluss-gerade-male-1-4-Zoll::17741.html
+
http://www.caseking.de/shop/catalog...schluss-gerade-female-auf-16-10mm::17743.html

Oder Kombination 2, Mutter am Radi, Vater am Schlauch:
http://www.caseking.de/shop/catalog...verschluss-gerade-female-1-4-Zoll::17748.html
+
http://www.caseking.de/shop/catalog...erschluss-gerade-male-auf-16-10mm::17757.html

Kombi 3 würde dann aus Teilen ohne G1/4 bestehen und mitten im Schlauch hängen.



[Buddy85]

@Rob83
meinste jetzt diese hier?
http://www.caseking.de/shop/catalog...erschluss-gerade-male-auf-ID-10mm::17760.html
http://www.caseking.de/shop/catalog...schluss-gerade-female-auf-ID-10mm::17746.html

Ergänzung (15. Mai 2012)

Das klappt so nicht! Alle 4 Teile des Schnellverschlusses haben ein G1/4 Gewinde.
Zwei Schnellverschlussteile schraubst du direkt an den Radi dran, der hat doch G1/4 Ausgänge?
Die übrigen 2 Schnellverschlüsse haben außen wieder ein G1/4 Gewinde. Du kannst zwei Außengewinde nicht verschrauben, d.h. du brauchst folgendes:

2x
http://www.caseking.de/shop/catalog/...ck::12488.html

2x
http://www.caseking.de/shop/catalog/...er::12381.html

Wenn der Schnellverschluss nicht direkt am Radi montiert wird, dann brauchst du das obigen 2x, also 8 Teile gesamt + 2x Vater + 2x Mutter als G1/4 Version


----------
Wenn du z.B. eine gängigere Schlauchgröße hättest, z.B. 16/10 ginge es allein mit Schnellverschlüssen:

Kombination 1, Vater am Radi, Mutter am Schlauch:
http://www.caseking.de/shop/catalog/...ll::17741.html
+
http://www.caseking.de/shop/catalog/...mm::17743.html

Oder Kombination 2, Mutter am Radi, Vater am Schlauch:
http://www.caseking.de/shop/catalog/...ll::17748.html
+
http://www.caseking.de/shop/catalog/...mm::17757.html

Kombi 3 würde dann aus Teilen ohne G1/4 bestehen und mitten im Schlauch hängen.

Also der Radiator hat 2x G 1/4 Gewinde.
Schlauchgröße ist 11/8 sowie die Anschlüsse die ich momentan rausgesucht habe.
Was mir halt jetzt noch fehlt ist eben der Schnellverschluss für den Radiator!

Was brauche ich den jetzt?



[Rob83]

och ne, hab oben falsch geschaut. die schnellverschlüsse haben ja ein female gewinde !

du hast ja wohl einen externen radiator? da kannst du an einer günstigen stelle den schlauch kappen und ihn auf die 10mm kupplungen stülpen? wenn das geht sparst du dir die ganzen anderen stöpsel. an die unteren kupplungen steckt man den schlauch direkt dran und schraubt ihn mit der mitgelieferten überwurfmutter fest.

http://www.caseking.de/shop/catalog...schluss-gerade-female-auf-13-10mm::17742.html
http://www.caseking.de/shop/catalog...erschluss-gerade-male-auf-13-10mm::17749.html

bei mir sitzen die dinger mittig am schlauch zwischen radi und pc.



[Buddy85]

och ne, hab oben falsch geschaut. die schnellverschlüsse haben ja ein female gewinde !

Kannst du nicht einfach die hier nehmen und den Schlauch um 2mm dehnen ?
http://www.caseking.de/shop/catalog/...mm::17742.html
http://www.caseking.de/shop/catalog/...mm::17749.html

Hast ja 11/8, d.h. 8 Innendurchmesser und 3mm Wandstärke. Wenn du ihn auf eine 10mm Tülle stülpst, dann hast du doch praktisch 13/10 und die Schraubverschlüsse an den Kupplungen sollten greifen.

Wenn nicht musst du wohl die von dir oben genannten Möglichkeiten mit Adapter zusammenbasteln.
An deiner Stelle würde ich diesen 11/8er Schlauch mit 13/10 ersetzen, dann hast du keine Anschlussprobleme

Ja ich glaub das wär sogar das glückste den Schlauch durch einen 13/10 zu ersetzen.
Dann brauch ich mir net viel Gedanken mehr machen um den Schnellverschluss und nehm die, die du hier genannt hast und muss nur noch die anderen Anschlüsse durch 13/10 auf G 1/4 austauschen!
