Welcher Steckplatz auf Motherboard GA-Z77X-UD3H für HD 6950 Grafikkarte?

[alexs81]

Hallo

Ich kenne mich nicht wirklich gut aus mit den Hardwaresachen vom Computern, deshalb frage ich lieber mal nach.

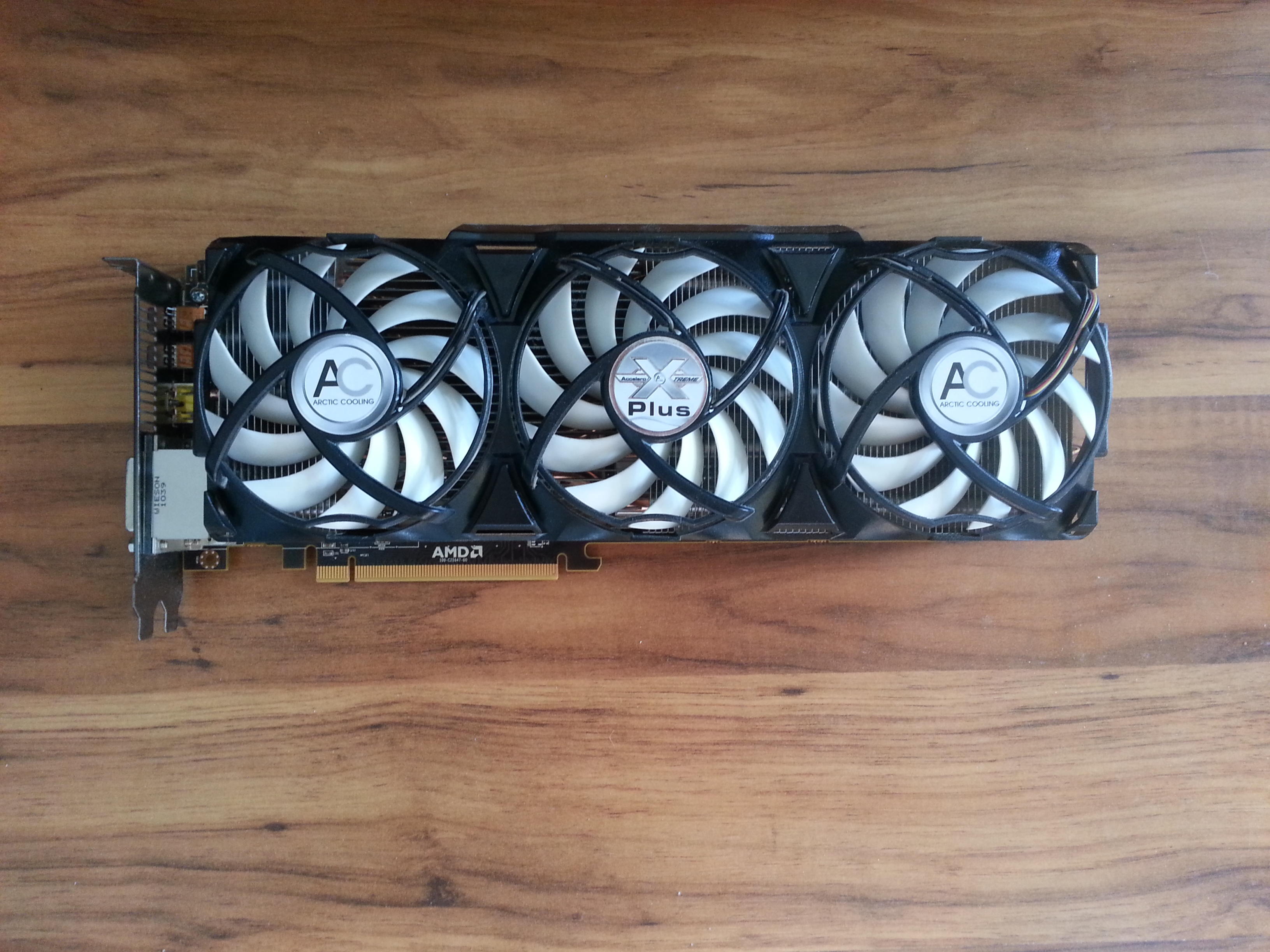

In welchen Slot kommt meine Grafikkarte(HD6950) von dem Mainboard(GA-Z77X-UD3H) was man auf dem Bild sieht? PCI Express 3.0 oder

HDMI/DVI/Display Port? Vom Logischen her denke ich mal an den "HDMI/DVI/Display Port. Mich wundert es nur das die Bleche(Metall) bei dem HDMI/DVI/Display Port noch nie raus waren. Vielleicht hat derjenige davor nur die Board Grafik genutzt.



[Zocker311]

emmm nein das ist ein normaer pci, die muss schon in nen pci express

Ergänzung (20. Juli 2015)

würde den oberen nehmen



[mugam]

Oh Weh, HDMI/DVI/Display Port ist ein Werbeaufdruck und bedeutet nicht, dass da die Grafikkarte reinkommt.

Die Grafikkarte kommt da rein, wo PCI Express 3.0 druntersteht, also den obersten langen Slot.



[cbtestarossa]

in den obersten langen slot



[bengel40]

in den obersten Slot einfach reinstecken



[alexs81]

Danke an Alle für die Hilfe



[Iscaran]

http://www.gigabyte.de/products/product-page.aspx?pid=4153#sp

Laut Spezifikation hast du 3 PCI-e Ports.
"1 x PCI Express x16 slot, running at x16 (PCIEX16)
* For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.

1 x PCI Express x16 slot, running at x8 (PCIEX8)
(The PCIEX16 and PCIEX8 slots conform to PCI Express 3.0 standard.)
* The PCIEX8 slot shares bandwidth with the PCIEX16 slot. When the PCIEX8 slot is populated, the PCIEX16 slot will operate at up to x8 mode.
* PCIE Gen.3 is dependent on CPU and expansion card compatibility.

1 x PCI Express x16 slot, running at x4 (PCIEX4)
* The PCIEX4 slot shares bandwidth with all PCI Express x1 slots. All PCI Express x1 slots will become unavailable when a PCIe x4 expansion card is installed."


Allerdings sind die jeweils unterschiedlich schnell zum Speicher/CPU angebunden.

Laut Handbuch - was man bei solchen Fragen immer konsultieren kann denn dort gibt es immer einen detaillierten Layoutplan (seite 7):
http://download.gigabyte.eu/FileList/Manual/mb_manual_ga-z77x-ud3h_e.pdf

Demnach ist der oberste slot PCIe1 mit 16x Geschwindigkeit
der darunter ist PCIe2 mit 8x
der darunter ist PCIe3 mit nur 4x

Du willst natürlich die schnellst Verbindung also 16x.

Wenn du PCIe2 auch bestückst (z.B. mit einer 2ten Grafikkarte) dann reduziert sich die Geschwindigkeit von PCIe1 auf ebenfalls 8x.



[alexs81]

Danke, gut zu wissen. Ich habe da noch 2 kleine Fragen zu den beiden Bildern die ich jetzt mit hinzugefügt habe.

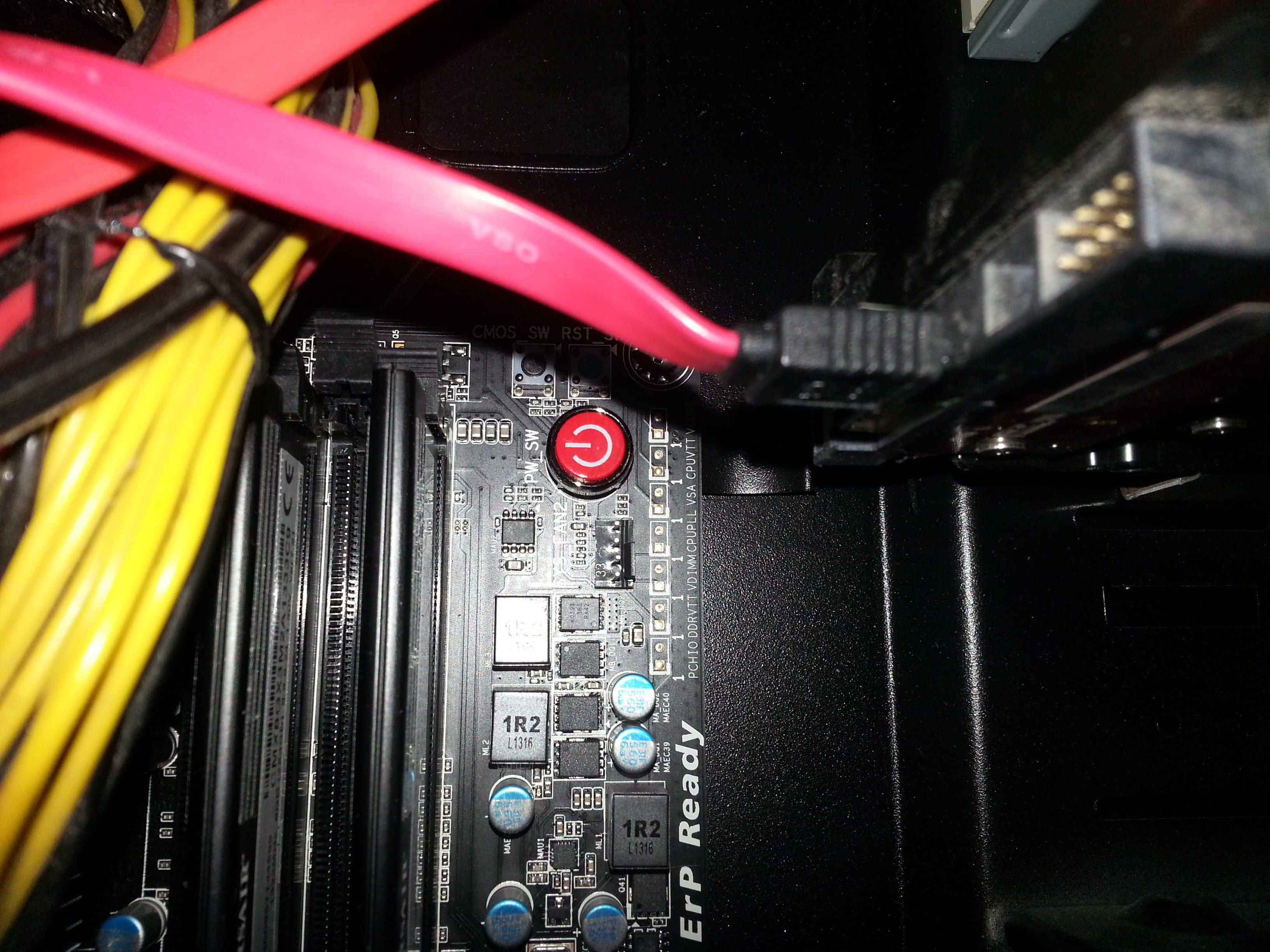

Für was ist der rote Knopf auf dem Motherboard? Und in dem anderen Bild der kleine Schalter wo drunter steht SW4?



[Senvo]

Der Obere Knopf ist ein An- Knopf, für Benchtables zum Beispiel

Ich denke der Schalter ist für das Dual-Bios, woebei mein h97-d3h das nicht hat, obwohl auch Dual-Bios, aber schau einfach mal auf der Internetseite nach einer Gebrauchsanweiung für dein MB
