Wie die Thermalright Frozen Notte 360 AiO im NZXT H5 Flow am Besten an der Front verbauen?

[Nevec283]

Hallo zusammen,

ich bin gerade dabei die AiO einzubauen, bin aber aufgrunddessen, dass die Wasserpumpe nicht im Kühlblock verbaut ist, selbst nach zig Youtube Videos nicht sicher, wie ich diese am Besten in der Front verbaue. Es wurde immer nur über AiOs ohne externe Pumpe gesprochen...

Ist es auch hier der beste Weg, diese an der Front mit den Schläuchen unten einzubauen? Die externe Pumpe ist nur 4-5 cm vom Radiator entfernt. Entweder lässt es das Case zu, dass die Pumpe dann auf gleicher Höhe mit den am Radiator anschlossenen Schläuchen ist oder sie ist durch Spannung oberhalb dieser.

Danke schonmal!



[Arboster]

Haste mal ein Bild von dem Teil?
Ich sehe im Web nur welche wo die Pumpe scheinbar im Kühler verbaut ist, da sehe ich keine eigene Pumpe.



[Nevec283]

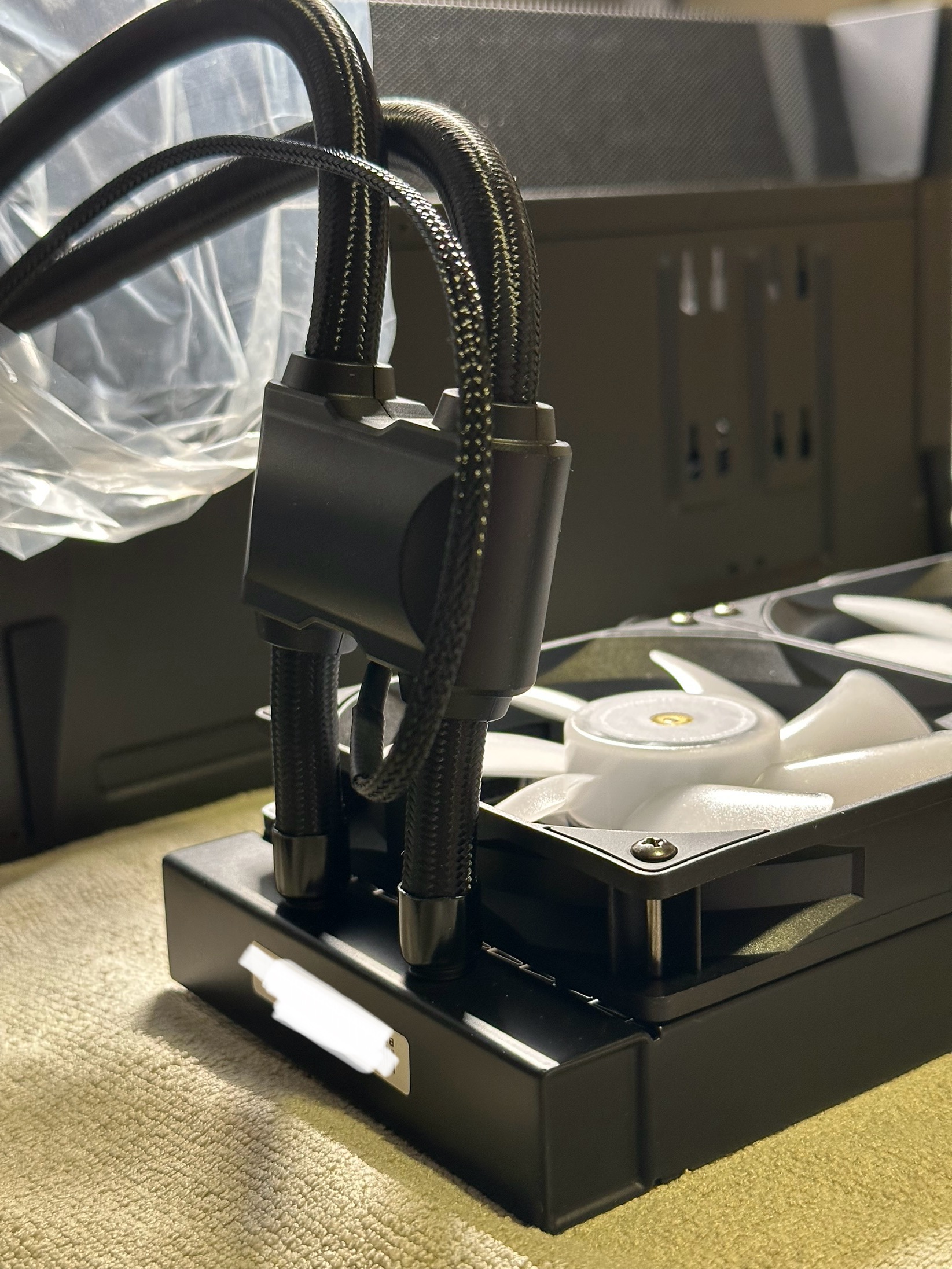

Hier



[Arboster]

Das ist die Pumpe drinnen? Krass.
Dachte das wäre ein Sensor.
Sowas habe ich noch nie gesehen.

Ganz allgemein sollte man immer sicherstellen, dass sich die Luft (gibt immer Luft im System) nicht in der Pumpe sammelt.
Also sollte die Pumpe nie der höchste Punkt sein.



[andimo3]

wenn möglich, Schläuche und Pumpe nach unten, damit sich eventuelle Luftblasen im anderen Teil des radis sammeln

Ergänzung (30. Januar 2025)

Sowas habe ich noch nie gesehen.

auch bei der BeQuiet Pure Loop so gebaut



[modena.ch]

Ist eigentlich egal,
-wenn der Radi im Dach ist hängt die Pumpe darunter->passt
-wenn der Radi in der Front ist und die Schläuche unten, ist die Vorkammer des Radis oben der Ausgleichsbehälter
->passt, optimal weil grösste Wassersäule über der Pumpe, die Frage ist halt ob die Pumpe am Boden ankommt und Vibrationen ans Gehäuse überträgt, was wir nicht wollen
-wenn der Radi in der Front ist und die Schläuche oben, hängt die Pumpe drunter->passt



[Nevec283]

Danke für die Antworten.
Ich konnte den Radi leider nur in der Front mit Schläufen/Pumpe oben verbauen. Was mich umgebracht hat... ich wollte andere Lüfter darauf verbauen. Die mitgelieferten Schrauben haben aber nicht bei denen in Kombination mit sehr dünnem Stahl an der Front gegriffen. Bei dem H5 wurden nur 8 solcher Schrauben (für die Montage von Lüftern unterhalb des Motherboards) mitgeliefert. Immerhin haben diese überhaupt gegriffen... aber minimal. Deswegen musste ich so feste drehen (und nur mit 8 Schrauben bei 12 Löchern arbeiten) und dabei noch den Radi und Lüfter gleichzeitig durch pressen festhalten. Ich habe noch nie beim PC basteln so eine ****** erlebt. Waren locker 3 Stunden + sehr viel Selbstbeherschung. Am Ende hat bei dem obersten Lüfter nur eine Schraube noch gegriffen. Ingesamt ist es er aber stark fixiert.

Wie heißen diese Schrauben und könnt ihr welche empfehlen, die universell gut bei verschiedenen AiOs passen? Also die beim Gehäuse mitgelieferten Schrauben waren 41,5 mm lang. Die am Radiator vormontierten knapp 40mm.



[andimo3]

kannst du ein Foto von den Schrauben machen? Jeder Hersteller nutzt da irgendwie andere Dicken oder Normen



[LiniXXus]

Radiatoren haben spezielle Gewinde und da macht man sich das Gewinde kaputt, wenn es nicht die richtigen Schrauben sind. Normalerweise sind die Schrauben 30 mm lang, denn der Lüfter ist 25 mm und dann greifen noch 5 mm in den Radiator. Mit zu lange Schrauben kann man sich auch den Radiator durchbohren. Manche Radiatoren haben dazu einem Schutzblech mit verbaut, manche andere aber nicht.

Normalerweise müssten solche Schrauben mit 25 mm Lüfter passen.
https://www.aquatuning.com/wasserku...2x-m3x30mm/m3x5mm-grau-kreuzschlitz-flachkopf

Die kurzen Schrauben sind für die obere Montage, wenn der Radiator an den Rahmen geschraubt wird. Mit einer AIO müssten aber normalerweise die passende Schrauben auch mit dabei sein.

Es gibt auch 15mm lange Radiatorenschrauben.
https://www.aquatuning.com/wasserku...-luefter-radiatorschraube-m3-x-15-mm-4-stueck
