Wie muss ich beim Straight Power 11 750w den 12VHPWR Adapter anschließen?

[WeizenClown654]

Hallo zusammen,

da ich mich wirklich sehr schlecht mit Netzteilen auskenne und nur äußerst ungern meine neue GPU schrotten will,
dachte ich, ich frage vorher einmal hier nach

Also, wie im Titel schon steht würde ich gerne wissen, wie ich den 12VHPWR Adapter anschließen muss.
Ich habe bereits gelesen, dass man einzelne Kabel verwenden soll / muss, um Probleme zu vermeiden.

Wenn mir jemand genau sagen könnte, was für Kabel ich brauche (am besten nen Link) und in welche Anschlüsse am Netzteil diese gehören, würde ich mich sehr freuen.

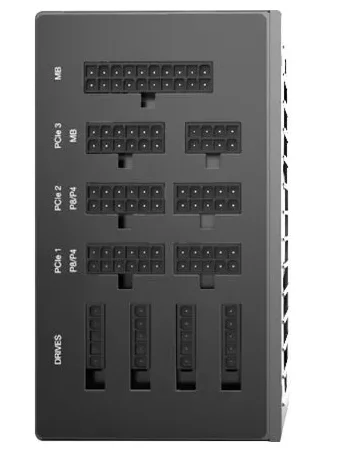

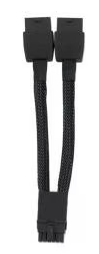

Anbei einmal ein Bild der Anschlüsse und vom Adapter, der bei meiner Grafikkarte dabei ist.

Vielen Dank im Voraus und ein schönes restliches Wochenende



[Delgado]

Wäre es zu viel verlangt, das Netzteil und die neue GPU eventuell zu benennen?



[WeizenClown654]

@Delgado Wäre es absolut nicht! Ist eine Asus ROG Strix 4070 Super. Mein Fehler!



[Delgado]

Die Anleitung beim Netzteil gibt dazu ja wirklich nicht viel her, vielleicht hilft dir das weiter:

https://www.computerbase.de/forum/threads/12vhpwr-anschliessen.2130678/post-27888201



[WeizenClown654]

@Delgado
Super, vielen Dank! Werde mich mal daran halten, wenn ich mich ranwage.



[Motorrad]

Das Adapterkabel hat zwei PCIe- Buchsen. Dort steckst du zwei getrennte PCIe- Kabel vom Netzteil her kommend ein.

Netzteilseitig steckst du die beiden PCIe- Kabel in die Buchsen PCIe 1 und PCIe 3 um in den Genuß zwei verschiedener Stromrails (12V3 und 12V4) zu kommen. Somit stehen deiner Grafikkarte maximal zwei mal 24 Ampere zur Verfügung.

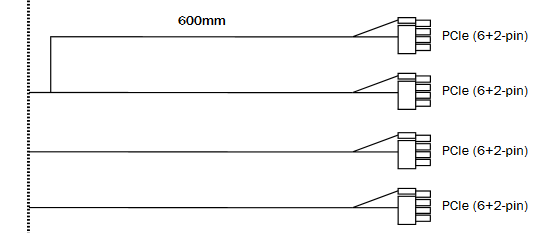

Deinem Netzteil sollten zwei Einzelkabel beiliegen (die beiden unteren im Bild), womit du dein Vorhaben gleich umsetzen kannst

Alternativ kannst du auch das Doppelkabel verwenden, das du dann aber netzteilseitig in die Buchse PCIe 2 stecken mußt um wieder in den Gennuß der beiden Stromrails 12V3 und 12V4 zu kommen.

Das Doppelkabel (nicht zu verwechseln mit einem Y- Kabel, das aus nur einer Quelle zwei Ausgänge macht) erkennst du an dem voll belegten 12 pin Stecker, der in das Netzteil gesteckt wird und den daraus abgehenden beiden 6 (8) pol Kabel, die an ihrem Ende jeweils einen 6+2 pol PCIe- Stecker haben, die du dann für deinen Adapter verwendest.
Dabei wird dann das eine 8 pol Kabel aus der Rail 12V3 mit Strom versorgt und das andere 8pol Kabel aus der Rail 12V4.


Das Einzelkabel im BeQuiet Shop wäre dann: https://www.bequiet.com/de/accessories/1445

Doppelkabel und weitere Infos zum Netzteil: https://www.computerbase.de/forum/t...-netzteil-anschliessen.2103136/#post-27290949

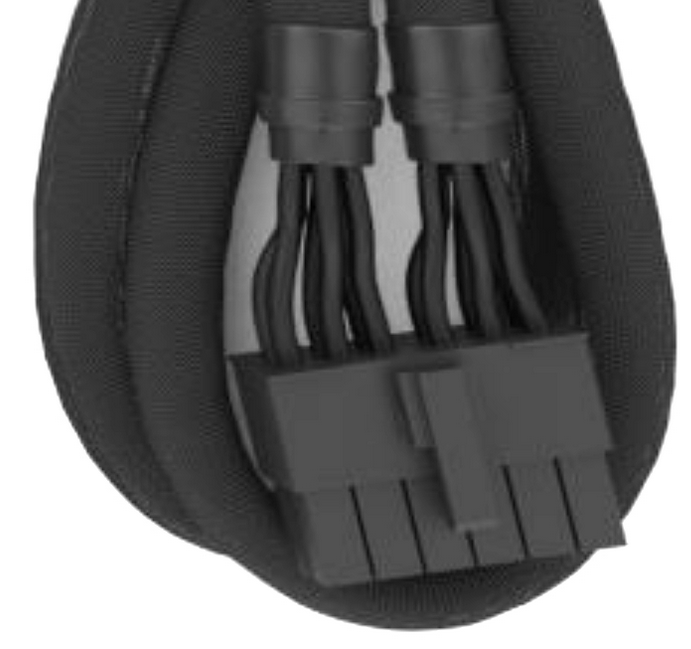

Das Doppelkabel sieht netzteilseitig so aus:

Das Doppelkabel im BeQuiet Shop: https://www.bequiet.com/de/accessories/1446
