Wie schließe ich den Power-Button an das Mainboard an ?

[JuLeeAn]

Hi!
Ich baue zum 1. Mal selbst einen PC zusammen ,habe schon alles eingebaut

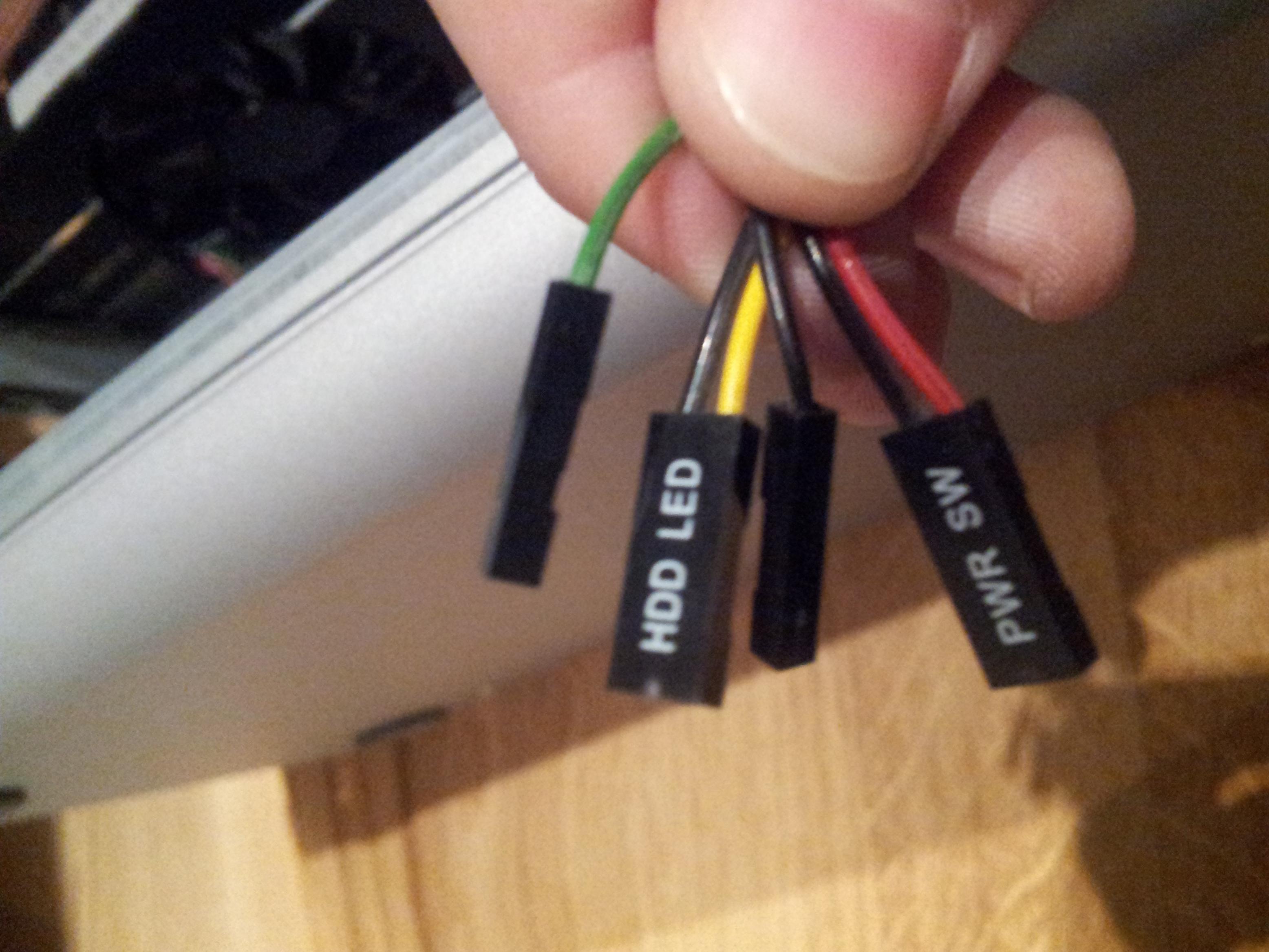

und angeschlossen außer die Pins (ich weiß nicht ob die Dinger wirklich so heißen..) in Bild 1

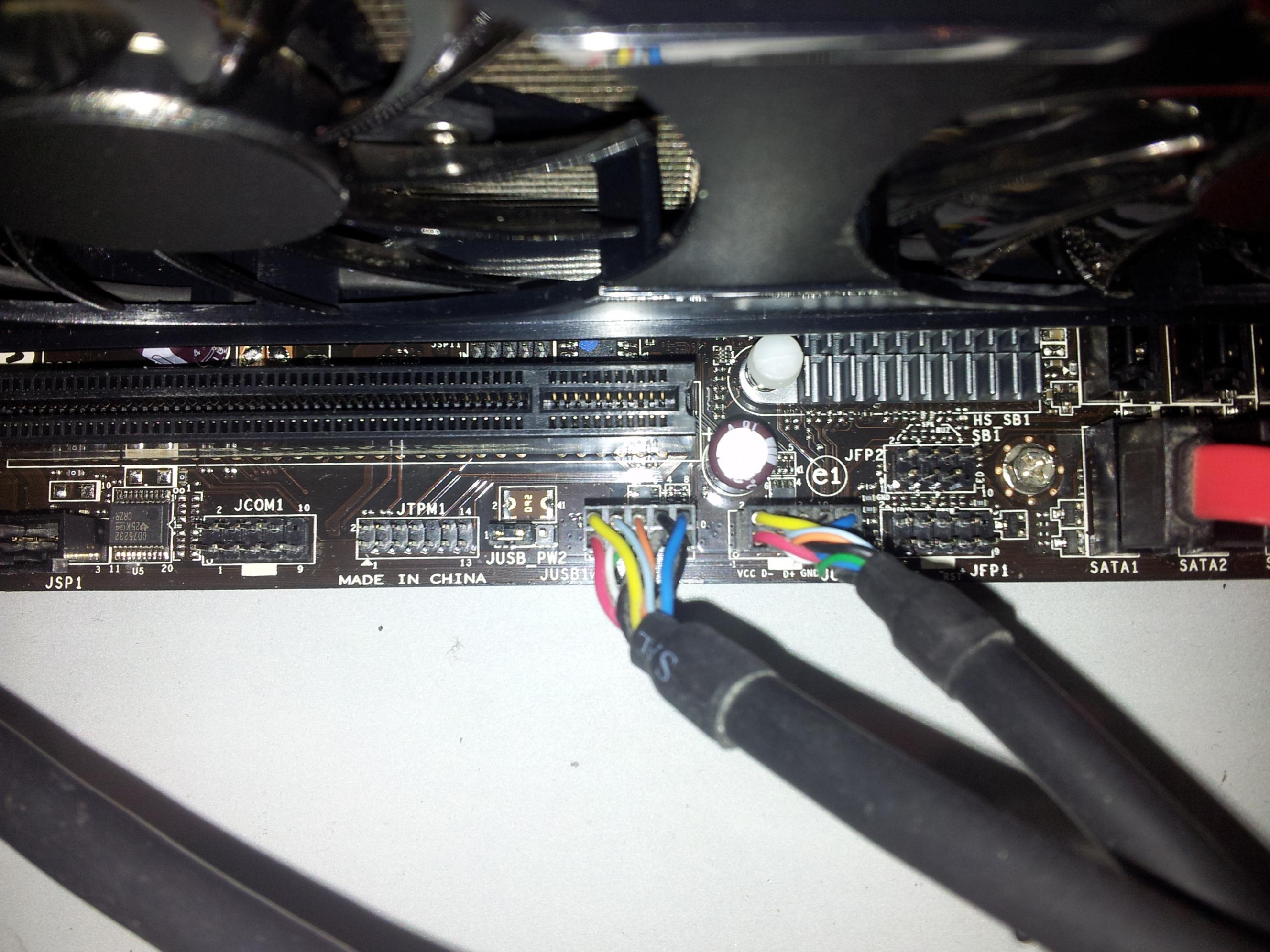

an das Mainboard Bild 2

Hoffe ihr könnt mir sagen wie ich die Pins reinstecken und auch wo die rein sollen sagen könnt



Achja, mein Mainboard ist das MSI 760G P23!



[Tweaks]

Kann man so nicht sagen.

Schau mal bei deinem Mainboard Handbuch rein auf der ersten Seite sollte das stehen.



[KL0k]

steht im handuch auf einer der seiten wo genauer auf die einzelnen anschlüsse auf dem board eingegangen wird. die entsprechenden pins sehen ähnlich aus wie die auf bild 2 gezeigten usb anschlüsse, sind aber auch gekennzeichnet mit hdd, power usw.

angeschlossen (also draufgesteckt) werden die dann mit beschriftung nach oben.



[WZZ-Warlock]

Die Leiste wo die hinkommen müsste weiter vorne unten sein steht dann alles auf dem Board



[Tweaks]

Hier lad das mal runter
http://de.msi.com/service/download/manual-17267.html

Und guck rein es steht da



[Asghan]

Ein Blick ins Handbuch wirkt Wunder



[Wums]

Steht im Handbuch. Für gewöhnlich irgendwo unten rechts auf dem Board. Ist eine kleine Gruppe Pins normal um die 9 Stück. wo was genau hin soll musst halt nachschauen. Steht aber auch ganz klein auf dem Mainboard drauf. Power, Restsetswitch ist es egal wierum du die draufsteckst, bei den LEDs muss +/- stimmen.



[Stonebyte]

JFP1: Jumper Front Panel 1 oder so.
An JFP2 kommt ein "Speaker" bzw. "Buzzer"

Aber schau mal im Handbuch.

Edit: Bei JFP1 kann man weiter unten RST + - (Reset) lesen, dann kann PWR (AN/Aus) nicht weit weg sein.



[SavageSkull]

bei den LEDs muss +/- stimmen.

Es geht aber nichts kaputt, wenn du die falsch draufsteckst, sie leuchten halt nur nicht. Einfach Pins drehen und dann passt das.



[JuLeeAn]

Blöd wie ich bin .. war der Strom die ganze Zeit nicht an .. Trotzdem großen Dank an jeden hier für die geile und schnelle Hilfe Edit: Scheiße... Wenn ich den PC anmache steht bei meinem Moni es sei kein Signal da ... ich schließe mit VGA über die Graka an. Was mach ich falsch ?



[biker505]

Rtfm!!!
Sorry, war nicht böse gemeint. Aber man schaut doch erst mal im Handbuch nach oder google soll da auch helfen.



[JuLeeAn]

Read the fucking Antworten die schon da sind !!!



[KL0k]

der rechner springt aber an? (lüfter laufen? bios peep?)
falls die grafikkarte extra-versorgung braucht, diese auch angeschlossen?
was für anschlüsse hat dein monitor? (falls er auch dvi hat, hat der evtl auch n schalter womit du zwischen analog(vga) und digital(dvi) umschalten kannst)



[JuLeeAn]

Alles blinkt und dreht sich nur das Bios Beep kommt nicht. Schalter zum umschalten hat der nicht.



[Gajel]

Du musst die IP mounten!



[autopilot]

Du musst die IP mounten!

...und die config.sys in die autoexec.bat kopieren!

WTF?

Wie viele Ram-Riegel sind denn verbaut?

Edit: Hast du den "Zusatz-Stromstecker" am MB dran?
Und wird eine Grafikkarte benutzt oder die Onboard-VGA?



[JuLeeAn]

einer und zwar 4GB DDR3



[Gajel]

...und die config.sys in die autoexec.bat kopieren!



[autopilot]

einer und zwar 4GB DDR3

Dann teste mal eine andere Bank. Am besten eine, die weiter entfernt vom CPU-Sockel sitzt.
Der Riegel muss richtig einrasten. (Aufpassen, dass du die Bank nicht rausreisst...)



[JuLeeAn]

Ok
