Wie SSD einbauen, dass sie mir keine PCI Lanes klaut

[mrmoosly]

Servus ihr lieben,
ich hätte da mal eine Frage an die Experten unter euch, ich würde mir gerne zwei weitere m2 SSD´s installieren (im moment ist nur eine verbaut). Ich habe aber gehört, dass das der Grafikkarte lanes klaut und sie somit deutlich schlechter performt. Wiederum andere haben mir gesagt, dass mein board so gut ausgestattet ist, dass dies nicht der fall ist. Könnte sich das von euch mal einer anschauen und mir sagen, ob und wo ich noch welche einbauen kann? Schon mal vielen lieben Dank!

Specs:

CPU AMD Ryzen 9 7950X3D | 16x 4,2GHz, 128MB L3
Mainboard ASUS ROG Crosshair X670E Hero | AMD X670E
Grafikkarte NVIDIA GeForce RTX 4090 24GB | ASUS Strix OC
Arbeitsspeicher 32GB Corsair Vengeance RGB DDR5-6000 | 2x 16GB



[K3ks]

Mal in das Handbuch geguckt?
Wie findest du dein Handbuch? -> Vollständigen Namen des Mainboards bei Google eingeben -> auf die Seite zum Brett vom Hersteller klicken -> da ist dann irgendwo die Bedienungsanleitung o.ä.
Bei mir für mein Brett z.B. https://www.msi.com/Motherboard/B550M-PRO-VDH-WIFI/support



[wern001]

Steht normal im Handbuch welches bei jedem Mainboard mitgeliefert wird



[K3ks]

Heute vlt. eher digital. ^^ Aber egal.



[wern001]

Bei meinem letzten Board ASRock TR50 war ein Handbuch dabei



[tollertyp]

Heute vlt. eher digital. ^^ Aber egal.

Ich hab noch kein Mainboard gekauft, bei dem kein gedrucktes Handbuch dabei war. Würde mich auch etwas wundern, wenn Beschreibungen, wie man die Installation korrekt vornimmt, unter Umständen den Betrieb des Boards voraussetzen würden.

Aber kann sein, dass manche nur noch "Installation Guides" enthalten, das Asus-Board aber definitiv nicht:

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[sloven]

Deine GPU hat 24 GB Arbeitsspeicher. Deutlich schlechter wird sie nicht performen, eher wirst Du 0.03265 Sekunden warten müssen, bis die Daten im Speicher der Grafikkarte angekommen sind und dementsprechend Du mit dieser Verzögerung vor dem Spielen warten musst.



[K3ks]

Bei meinem war keins bei. ^^ -> digital



[tollertyp]

Und ja, bei deinem ist nur so ein Installation Guide dabei...

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

Edit: Man sieht, dass ich halt kein Gigabyte und MSI gekauft habe die letzten Jahre



[K3ks]

Mainboard ASUS ROG Crosshair X670E Hero | AMD X670E

Moment, das ist so ein 500€-Brett... Oh man.
Und zu 99% nutzlos für OP/TE (auch meist generell nutzlos), sieht man an der Frage zu den M2-Slots... Eins für 200€ hätte es wohl auch getan, aber naja.



[nepi08]

Hallo,



[mrmoosly]

Ins Handbuch habe ich geschaut, jedoch finde ich unter dem punkt m.2 SSD keine wirklich hilfe.
Eventuell verstehe ich es auch einfach nicht richtig



[oicfar]

Eventuell verstehe ich es auch einfach nicht richtig

Die Frage wäre: "Was hast du verstanden?"



[K3ks]

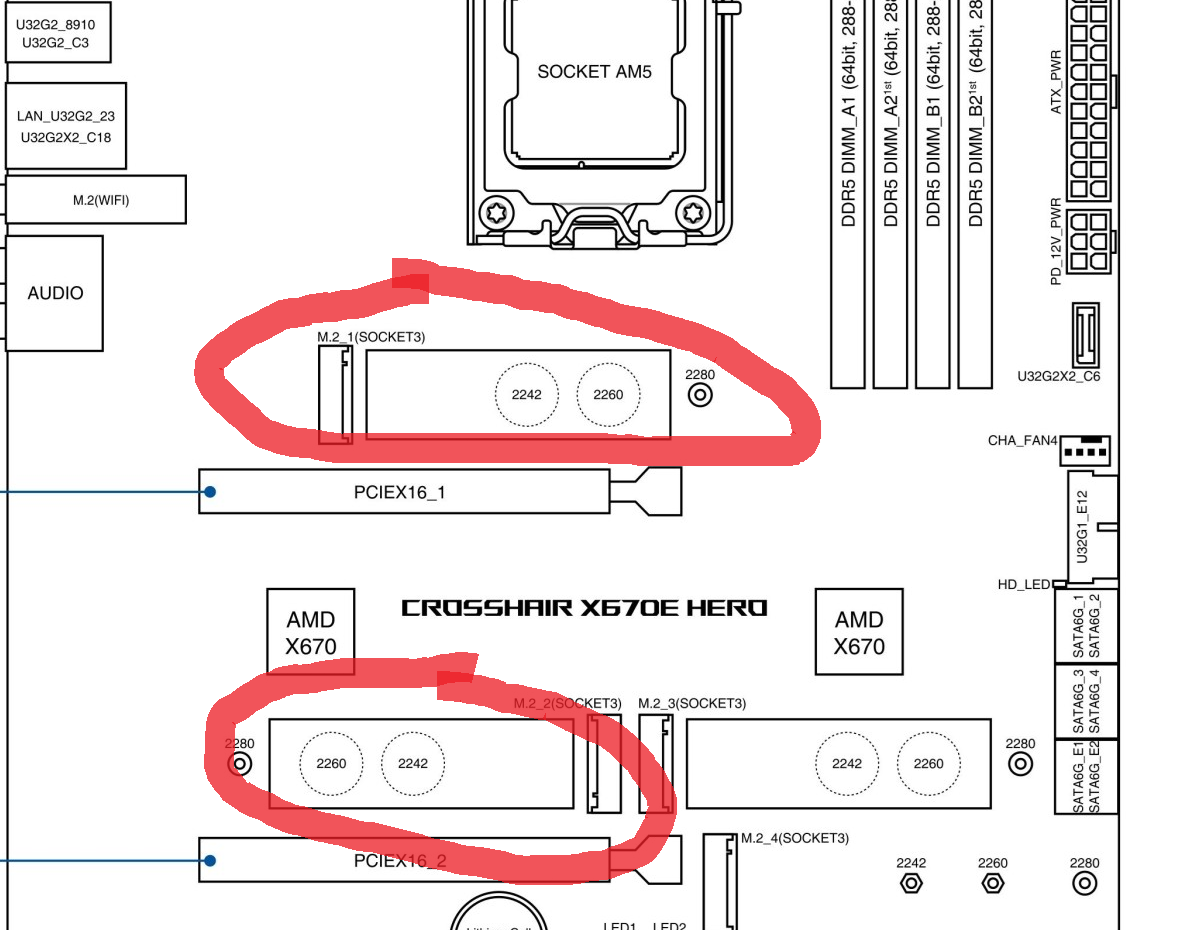

Slot 1 oder 2, du schaffst das schon.
EEE: Zum Verständnis: Tl;dr: Du kannst alle Slots nutzen, Einschränkungen bei der PCIe-Bandbreite für die GPU nur wenn du auch Slot 2 PCIE5 x16 also den zweiten langen Grakaslot nutzt. Siehe Bild 3.
1+2 sind direkt an der CPU und PCIe5, die anderen am Chipsatz und PCIe4.



[nepi08]

Hallo,

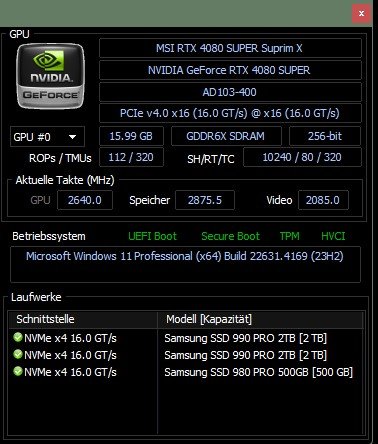

meinen Anhang wahrgenommen? Einfach die m2.SSD`s einbauen und mit Hardwareinfo Nachschau halten.



[madmax2010]

was ist denn bei dir der Flaschenhals? Latenzen,Bandbreite oder IOPS? Board und CPU deuten ja auf eher auf professionelle Nutzung, als auf Spiele spielen hin



[K3ks]

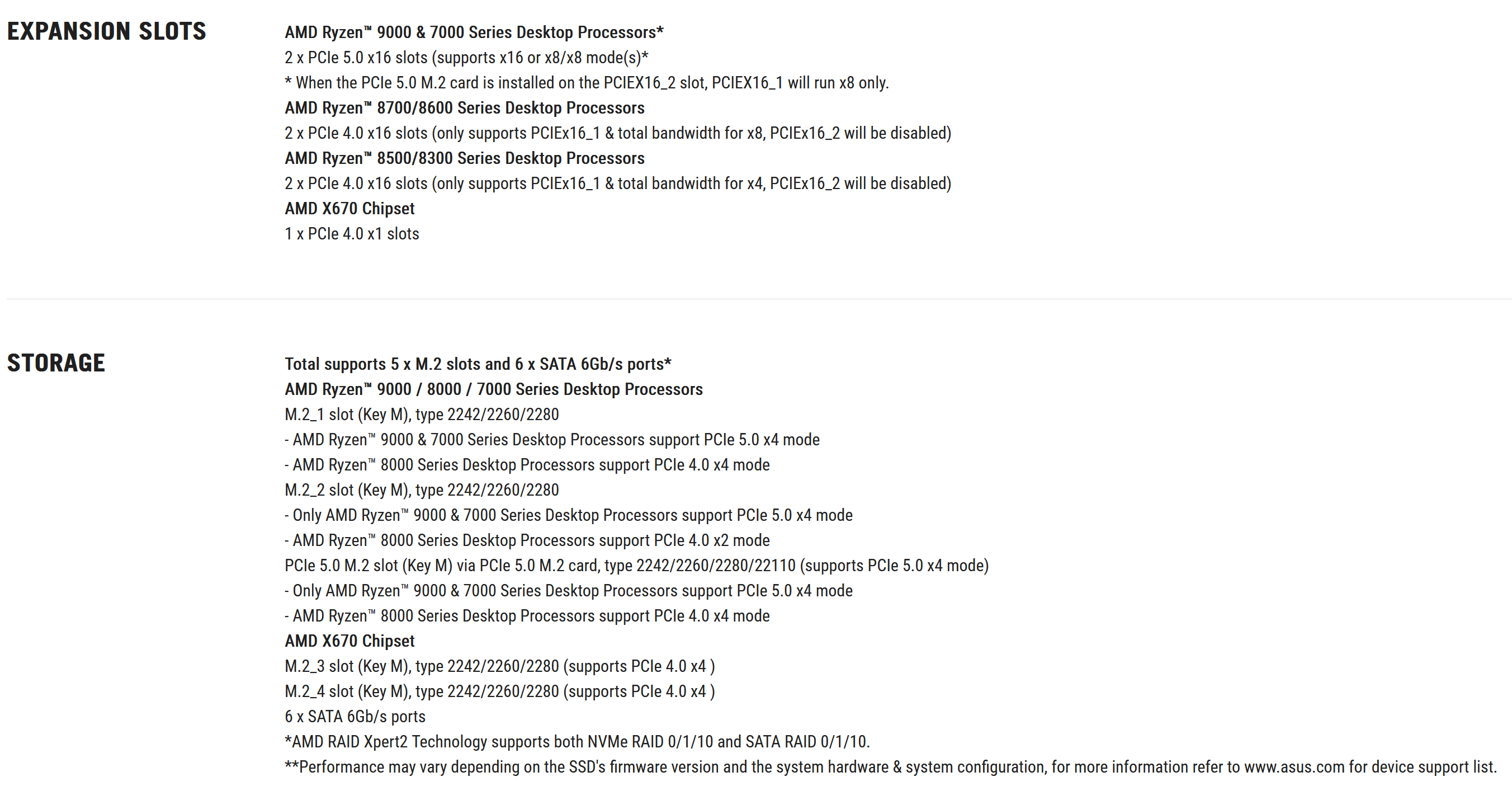

AMD Ryzen™ 9000 & 7000 Series Desktop Processors*
2 x PCIe 5.0 x16 slots (supports x16 or x8/x8 mode(s)*
* When the PCIe 5.0 M.2 card is installed on the PCIEX16_2 slot, PCIEX16_1 will run x8 only.

🤔
E: Der Text sagt AUF dem PCIe(5) 16_2 Slot... Ich gehe also davon aus dass die nicht den PCIe5 M2-Slot über dem zweiten langen PCIe 16er Slot meinen? Aber warum wird dann explizit M2 erwähnt... o.O

EE:

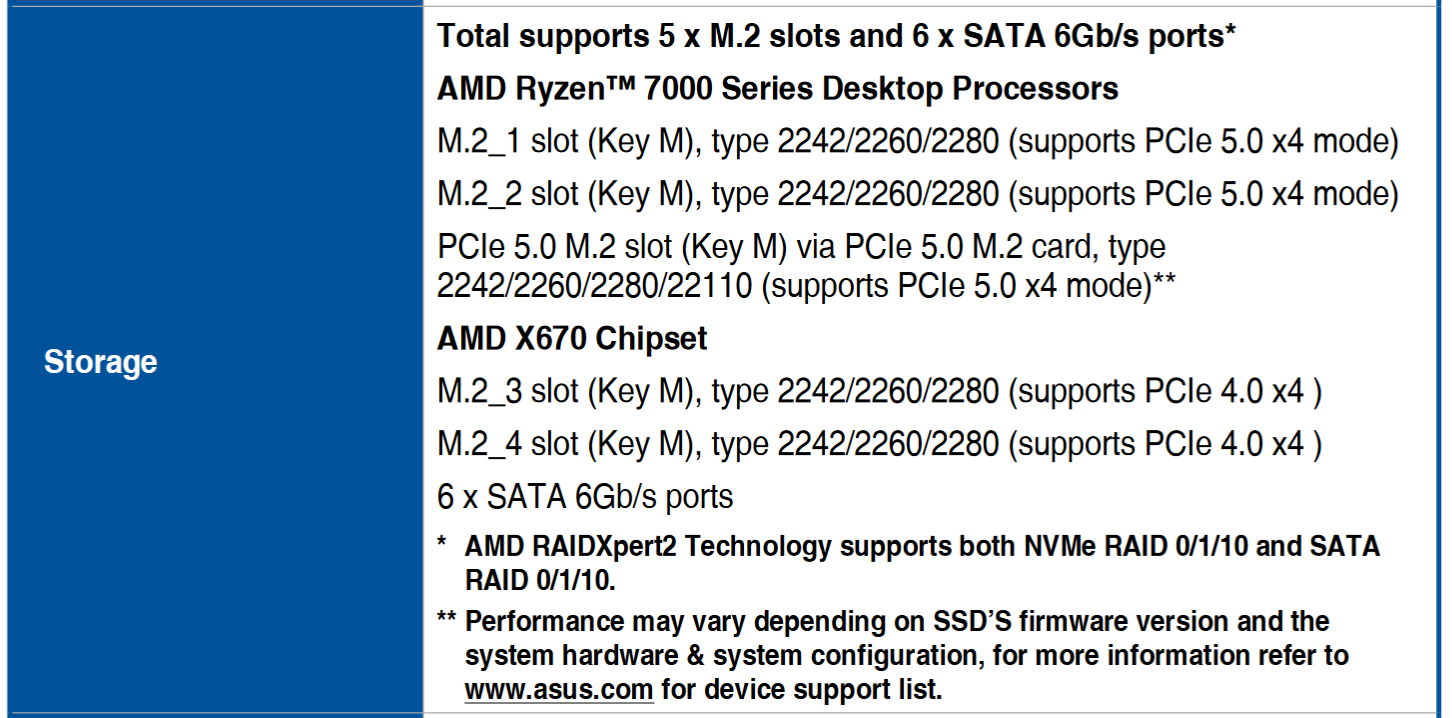

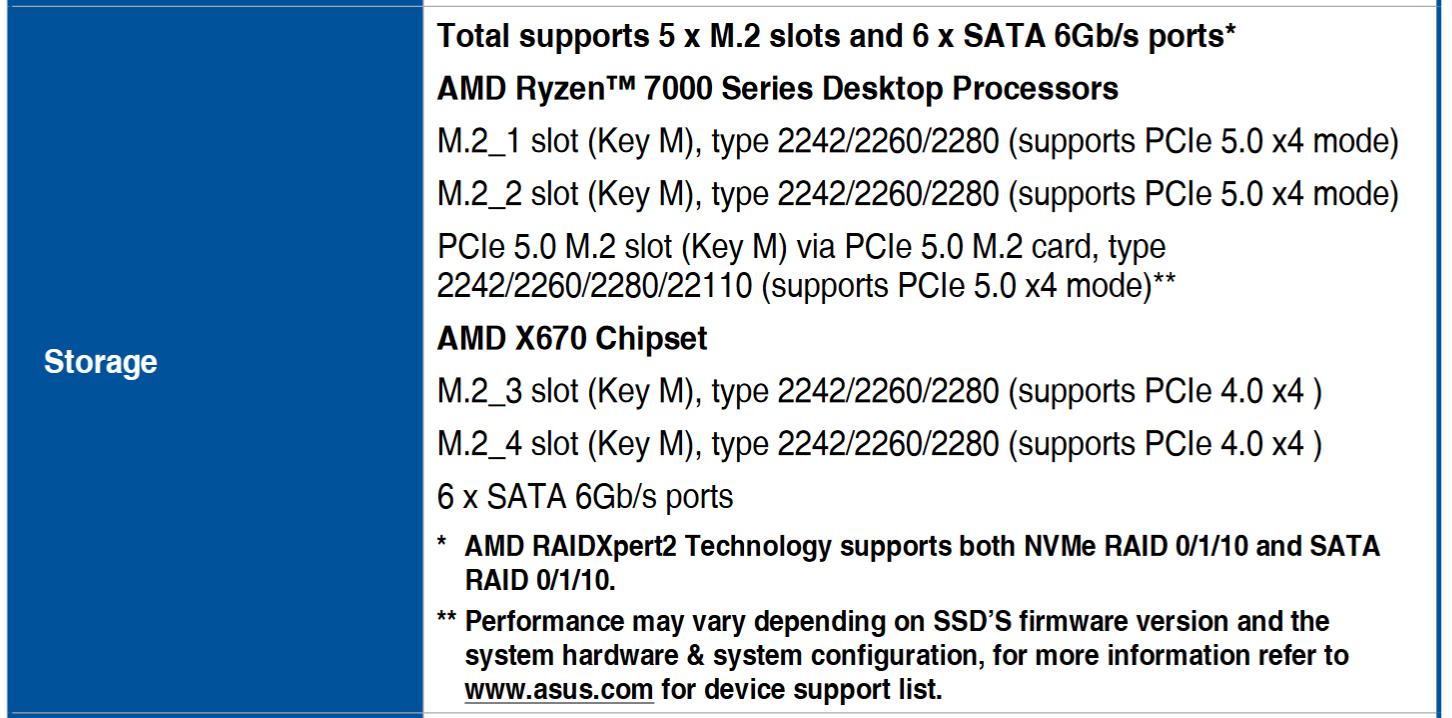

Total supports 5 x M.2 slots and 6 x SATA 6Gb/s ports*
AMD Ryzen™ 7000 Series Desktop Processors
M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 mode)
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 mode)
PCIe 5.0 M.2 slot (Key M) via PCIe 5.0 M.2 card, type
2242/2260/2280/22110 (supports PCIe 5.0 x4 mode)**
AMD X670 Chipset
M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 )
M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 )
6 x SATA 6Gb/s ports
* AMD RAIDXpert2 Technology supports both NVMe RAID 0/1/10 and SATA
RAID 0/1/10.
** Performance may vary depending on SSD’S firmware version and the
system hardware & system configuration, for more information refer to
www.asus.com for device support list

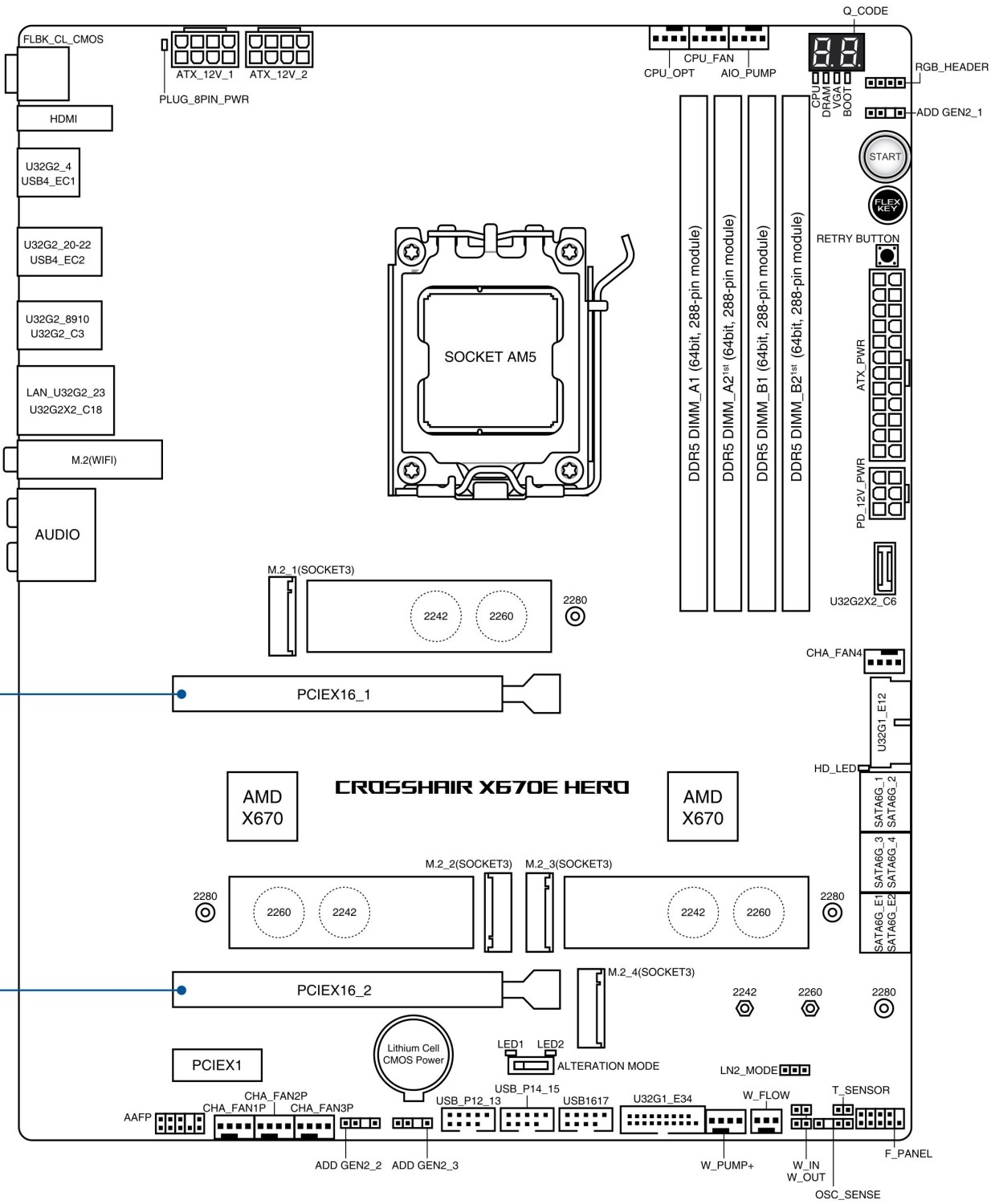

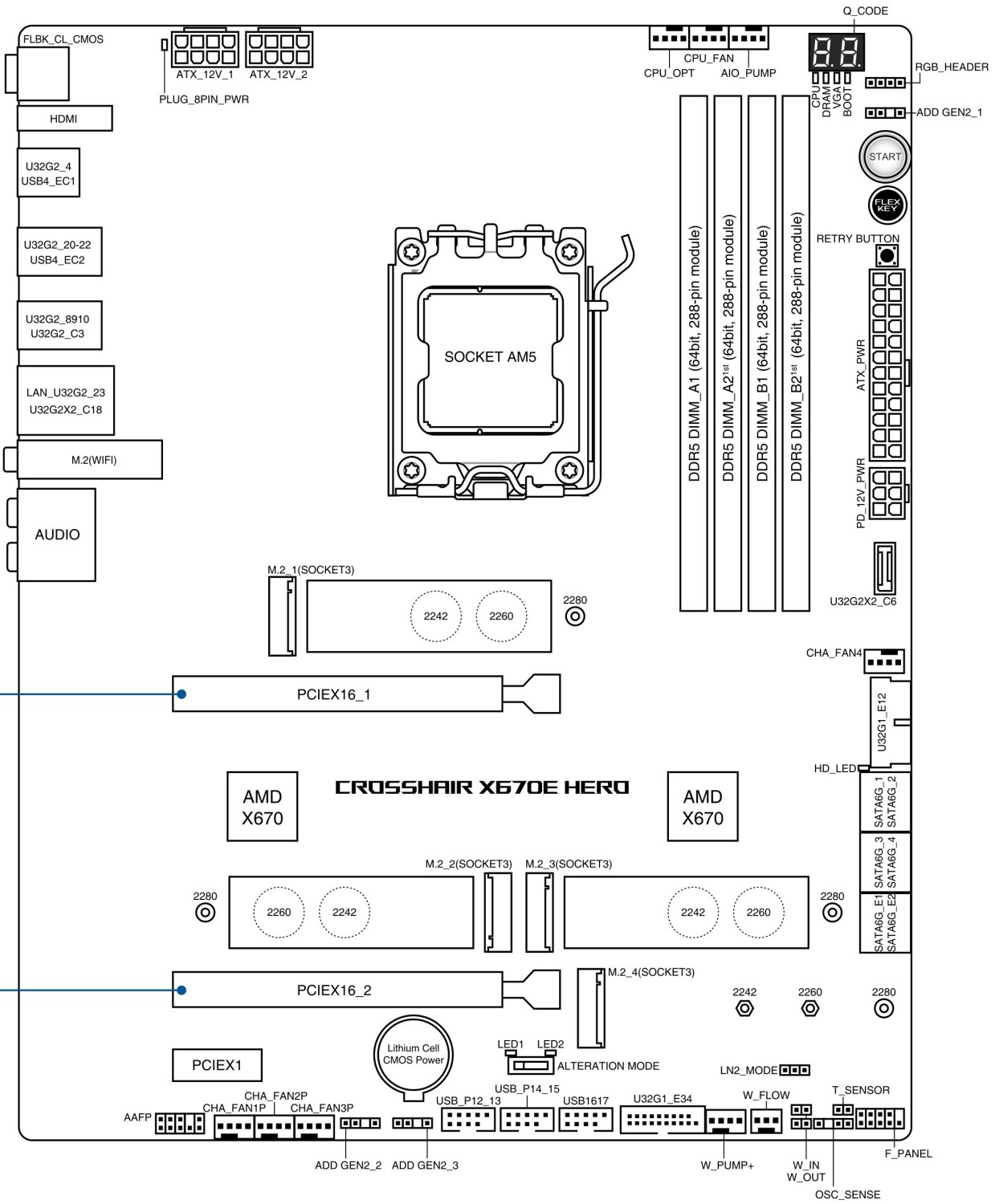

Ahhh. Das hat damit "5" und nicht 4 Steckplätze, aber völlig Banane wenn nur die normalen 4 M2-Slots aus #14 Bild 1 genutzt werden. Da ich nicht wirklich recherchiert habe rate ich mal: So eine Steckkarte, ich mein Adapter ist schon mit bei? Naja, eh alles egal.

E55: Fazit: Du kannst die 4 vorhandenen M2-Slots bedenkenlos auf dem Brett nutzen ohne Bandbreite deiner GPU zu verlieren. Siehe auch mein Geschreibsel aus #14. What a pain.



[wern001]

Bei meinem war keins bei. ^^ -> digital

Ist doch Jacke wie Hose. Handbuch bleibt Handbuch egal ob in Papierform oder Digital.
Gibt auch die schöne Abkürzung RTFM -> Read the fuking Manual



[K3ks]

🤷‍♂️Siehe Post #2 und steht sogar in meiner Signatur: Bitte Anleitungen/Handbücher lesen 🤷‍♂️
