Wie verbinde ich mein Netzteil mit dem TUF B650-E? (bin Anfänger)

[axolotlKing]

Meine Teile:

• Mainboard: Asus TUF Gaming B650-E WiFi
• Netzteil: beQuiet Pure Power 11 700W
• Prozessor: AMD Ryzen 5 7600

Problem:
Ich bin mir unsicher, wie ich das Netzteil mit dem Mainboard verkabeln soll. Das Mainboard hat folgende Steckplätze:

• ATX-PWR (12x2, rechts am Rand)
• ATX-12V-1 (8x2, links oben)
• ATX-12V-2 (4x2, auch links oben)

Mein Netzteil hat die folgenden Stecker:

• ATX Main Connector (bestehend aus einem 10x2 und einem 2x2 Stecker)
• CPU1-P4 und CPU2-P8 (beide 2x2)
• Noch ein paar andere, die da aber nicht reingehören (VGA usw.)

Ich vermute mal stark, dass die ATX-Kabel vom Netzteil in ATX-PWR müssen, und die CPU-Kabel in ATX-12V-1 oder ATX-12V-2, je nachdem ob man 4 oder 8 Pins verwenden muss. Ich hab jetzt beide CPU-Kabel in ATX-12V-1 getan, weil 8 Pins ja vermutlich besser als 4 Pins sind. Aber da ja gerade das Netzteil ziemlich viel kaputt machen kann, wollte ich nochmal sicher gehen, ob das so richtig ist. In der Anleitung stand nur, man soll entweder 8 oder 4 Pins verwenden, nur nicht wie genau.

Bilder von der Verkabelung:

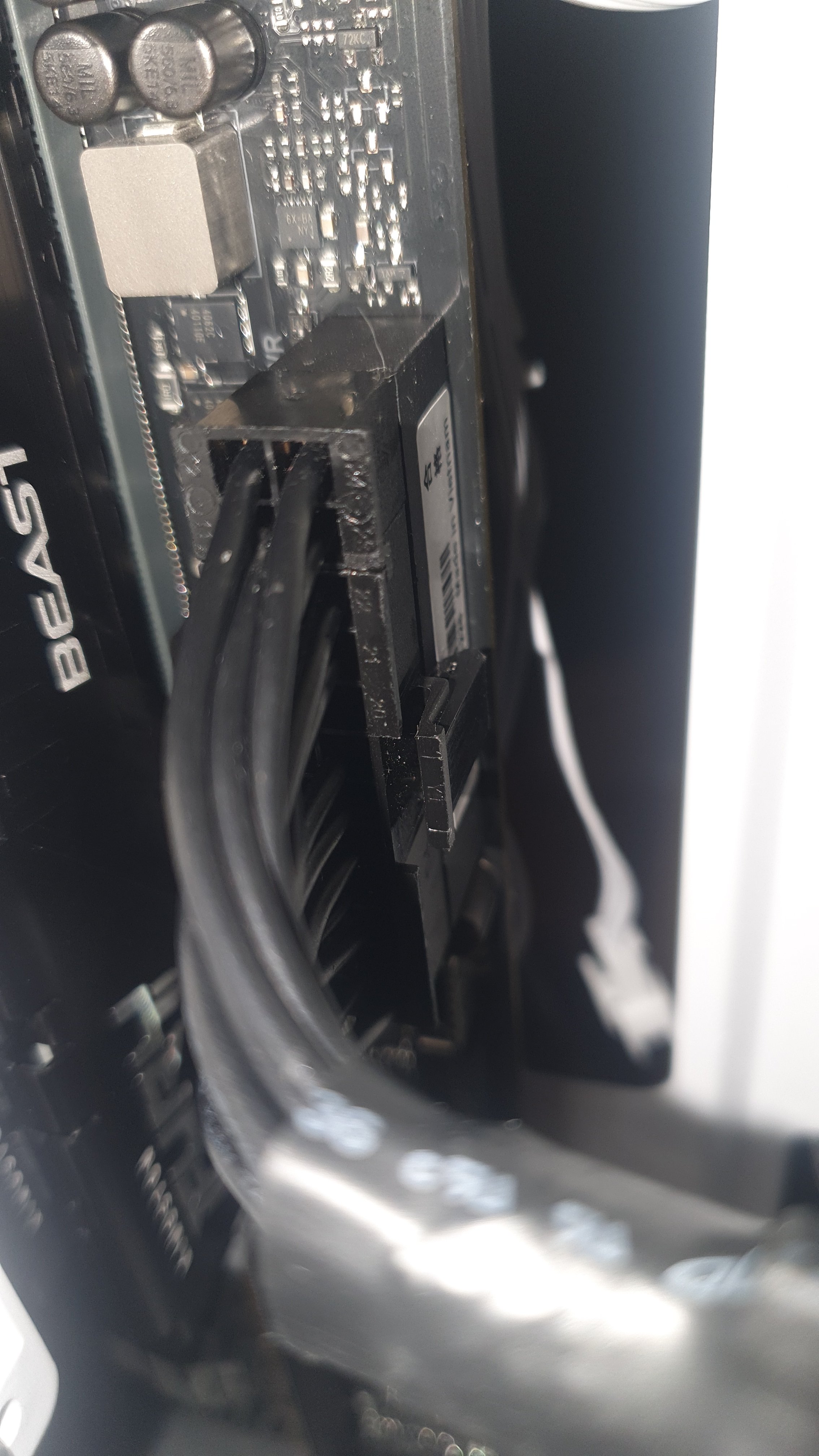

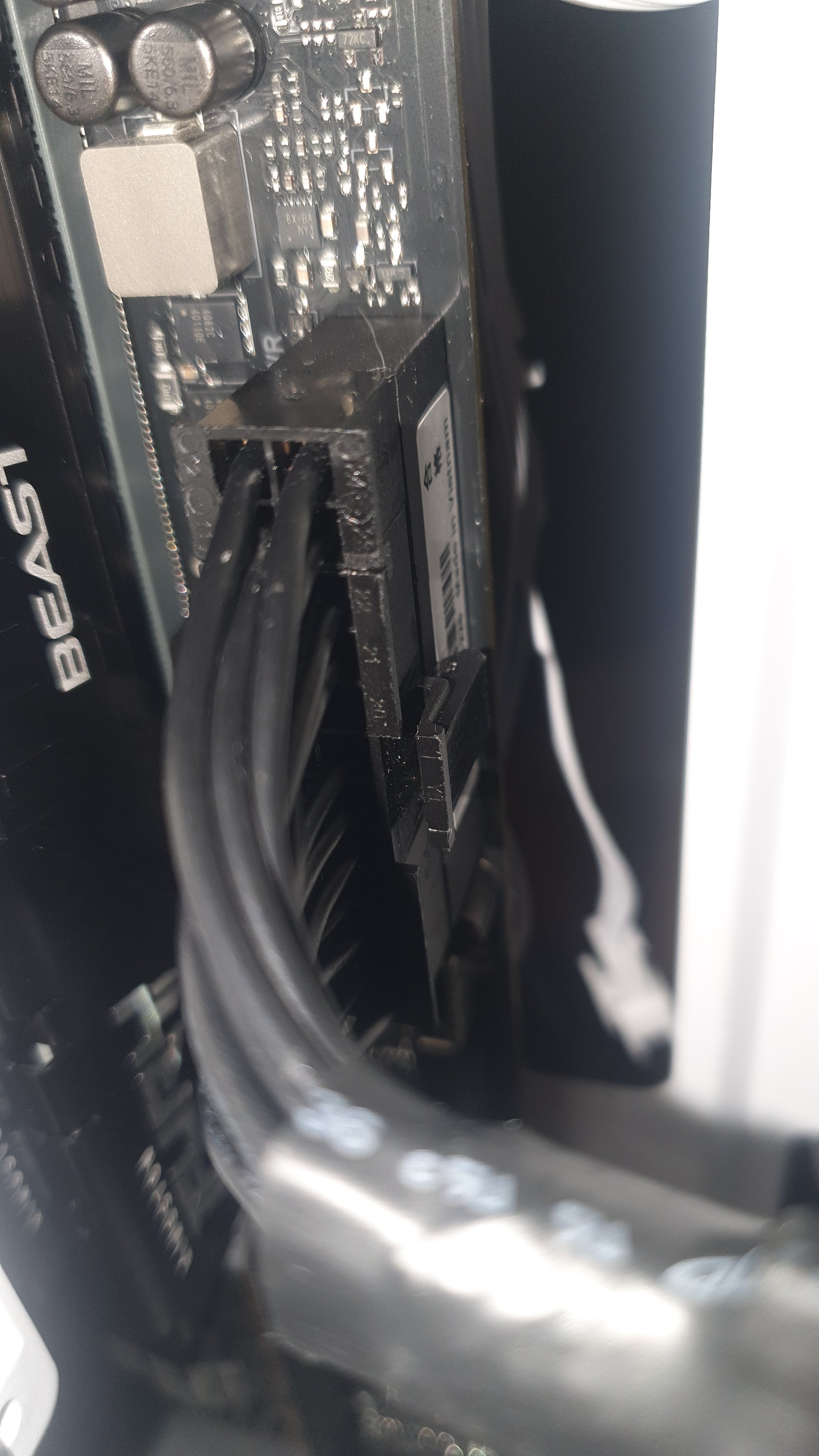

https://ibb.co/Wt9hjDR

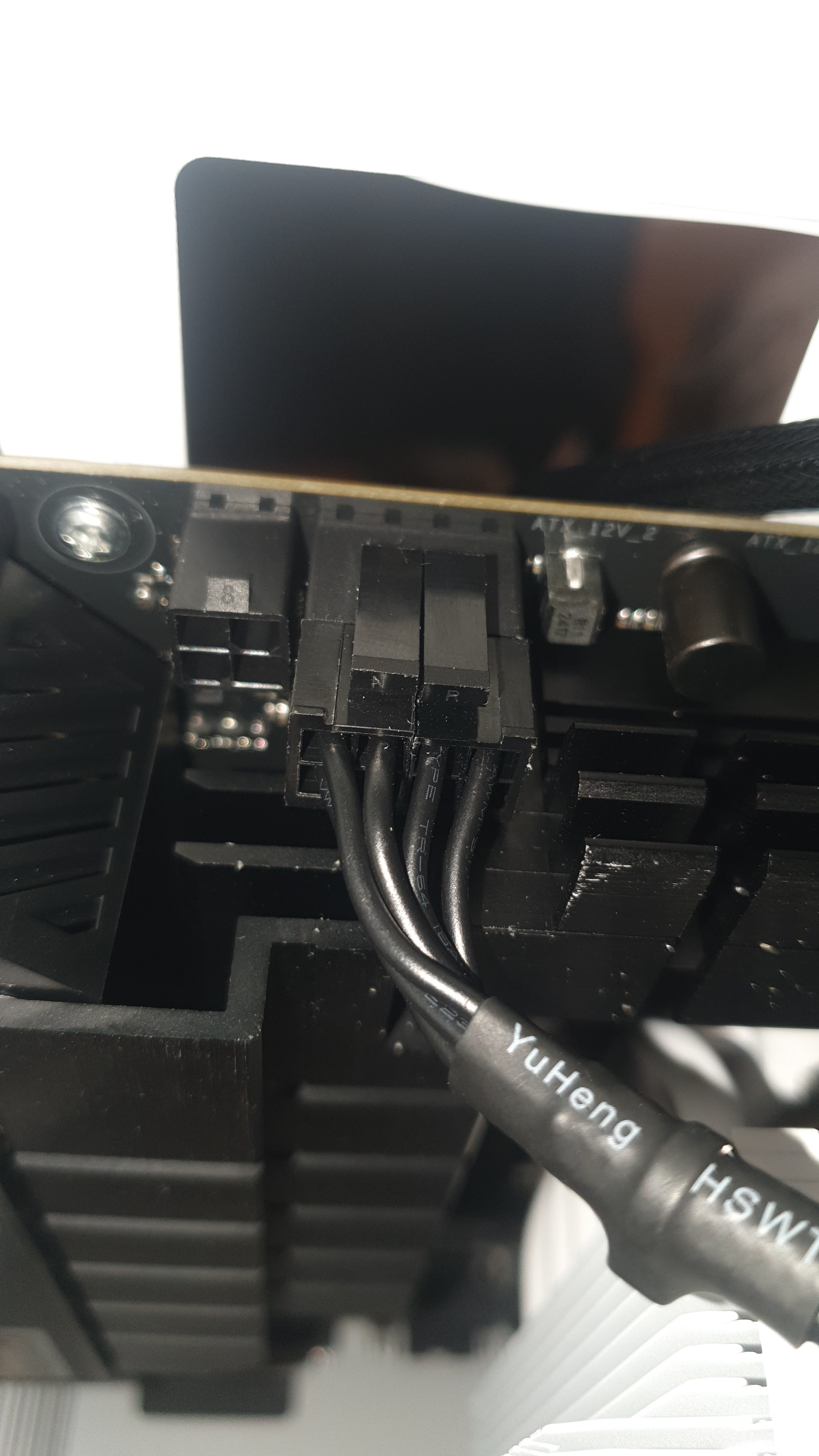

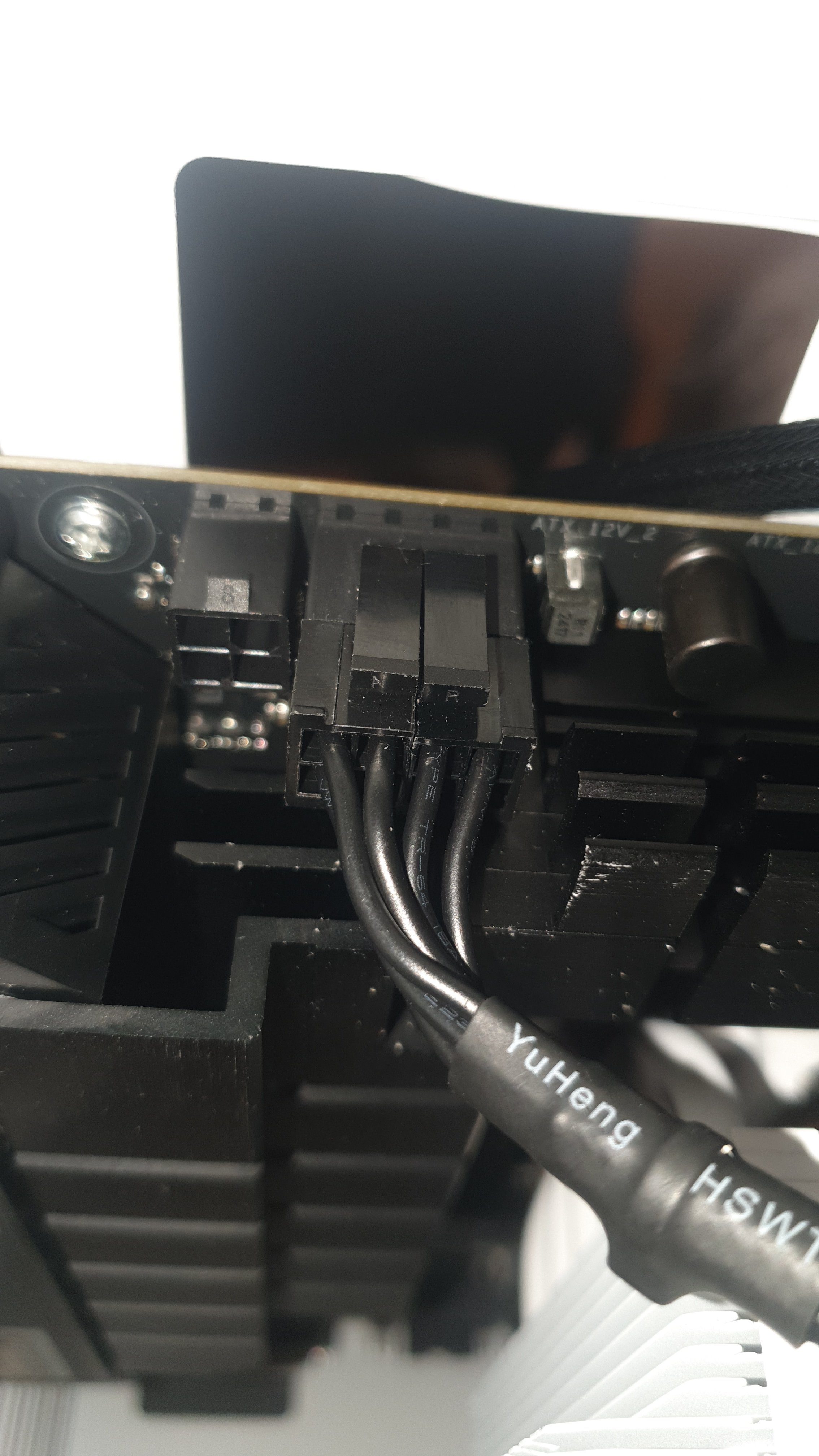

https://ibb.co/dgFGFg5



[Weasel0815]

Bitte die Kabel erstmal richtig einstecken das 4 Pin von dem 20+4 Pin ist mal so gar nicht richtig drinn die Plaste nase von dem 4 Pin gehört unter den 20 Pin teil.

Und die 2x4 Pin 12V sehen auch nich richtig aus.

Das darf so einfach nich sein das kann zur Brandgefahr werden wenn da Strom fließt durch den erhöhten Widerstand.



[n1tro666]

Ich bin mir unsicher, wie ich das Netzteil mit dem Mainboard verkabeln soll.

das steht im handbuch des mainboards / des netzteils beschrieben



[bisy]

Ich vermute mal stark, dass die ATX-Kabel vom Netzteil in ATX-PWR müssen, und die CPU-Kabel in ATX-12V-1 oder ATX-12V-2,

Jop so ist es

Ergänzung (Donnerstag um 20:27)

Bei dem Foto vom 20+4 Pin sieht man, das du den 4 Pin nicht richtig gesteckt hast, der muss zuerst rein, dann der 20pin, du hast es anders rum gemacht.

Und Fotos hier bitte direkt im forum hochladen



[KnolleJupp]

Das Asus TUF Gaming B650-E WIFI hat einmal den üblichen 20+4-Pin Stromanschluss
und einmal 8-Pin ATX und einmal 4-Pin ATX, für die CPU-Stromversorgung.

Das be quiet! Pure Power 11 700W hat einmal den großen 20+4-Pin Stecker und einen 4/8-Pin ATX Stecker,
der gehört in die 8-Pin Buchse auf dem Mainboard, die kleinere 4-Pin Buchse daneben bleibt frei.

Du musst aber schauen das die Kabel richtig herum eingesteckt sind
und das die beiden Kabel, die aus jeweils zwei einzelnen Steckern bestehen, korrekt verbunden, eingesteckt und eingerastet sind.

PS: Nach Zusammenbau und Inbetriebnahme, würde ich das BIOS auf die aktuellste Version bringen, siehe
https://www.asus.com/de/motherboard...f-gaming/tuf-gaming-b650-e-wifi/helpdesk_bios
bzw. Version 3067 https://dlcdnets.asus.com/pub/ASUS/mb/BIOS/TUF-GAMING-B650-E-WIFI-ASUS-3067.zip vom 18.12.2024 mit AGESA 1.2.0.2b.



[axolotlKing]

@KnolleJupp @bisy @Weasel0815 danke, hab die 20+4 Kabel jetzt in der anderen Reihenfolge eingesteckt und das sieht jetzt in der Tat besser aus. Die beiden 4-Pin Kabel für die CPU sind nicht 100% symmetrisch, sind aber beide eingerastet und gehen wirklich nicht noch weiter rein, also ich glaube das sollte so passen.



[Motorrad]

Läuft denn dein Rechner jetzt?

Wenn ja, dann sollte es mit der Verkabelung passen.
