WLAN Antenne erden/Potentialausgleich

[Bogeyman]

Hallo, wie erde ich eine WLAN (Außen)antenne bzw. wie stelle ich ein Potentialausgleich her.

Genutzt werden RP-SMA Verbindungen an Antenne und Router.



[joker_unique]

...



[perryair]

Moin,

das kommt drauf an wo die Antenne Montiert ist, bzw fehlen zu viele Informationen zur Anlage.
In Sachen Blitzschutz sollte da eher ein Fachmann ran da sind auch die meisten Elektriker überfordert.



[bluntman]

Die Frage ist ja erstmal was für eine Antenne das ist. Eine aus Kunststoff musst du nicht erden. Die Antennen die geerdet werden müssen, haben auch einen Hinweis im Handbuch.

Wenn du die angeschlossenen Geräte schützen willst, reicht ein normaler Überspannungsschutz. Wir arbeiten nur imt LANCOM. Der Überspannungsschutz ist sehr teuer. LANCOM AirLancer Extender SA-5L (das Teil kann man dann auch erden).



[Bogeyman]

Überspannungsschutz will ich nicht sondern erdung bzw Potentialausgleich. Ist eine normale indoorantenne die aber außen montiert ist.



[Supermoto]

Wenn du die Antenne zwecks Potentialausgleich unbedingt 'erden' möchtest, egal wie sinnvoll das ist oder nicht, dann nimm eine Kabelöse passender Größe und quetsch das Teil auf eine 1.5 oder 2.5 mm² Kupferleitung. Die Öse vor Aufschrauben des Antennenkabels über den RP-SMA Anschluss der Antenne streifen und anschließend mit dem Stecker des Antennenkabels festschrauben (evtl. noch einige passende Unterlagscheiben dazwischen). Die Kupferleitung zum nächstgelegenen Erdpotential verlegen und anschließen. So hast du dann die Abschirmung auf Erdpotential gelegt.



[Bogeyman]

Okay das wäre möglich. Wieso soll das nicht sinnvoll sein? Überall liest man davon dass Außenantennen geerdet sein sollten. Es ist zwar baulich ne indoor Antenne aber dennoch hängt sie außen am Haus. Wenn sich die Antenne aufladen kann ist das sicherlich nicht gut für den WLAN Router dahinter..



[Kurzschlus]

Moin!

Klare Ansage,

Blitzschutz ist auschliesslich was für zugelassene Fachbetriebe, der THW-Leitfaden ist NICHT ausreichend.

https://www.vde.com/de/Ausschuesse/...rchiv/Documents/BlitzschutzFunksystemeV31.pdf

Gebetbuch der Sachversicherer:

http://vds.de/fileadmin/vds_publikationen/vds_2019_web.pdf

professioneller Schutz, auch zum problemlosen Nachrüsten,und etlichen Erklärungen:

http://www.brieselang.net/

Dazu noch ne Erweiterung für Koaxkabel und deren Verwandschaft:

http://www.dehn.de/sites/default/fil...ngsanlagen.pdf

http://www.ukw-berichte.de/ukw-docs/...zschutz-n.html

http://www.wimo.com/blitzschutz-systeme_d.html

http://www.kabel-kusch.de/ERDUNG/erdung.htm

http://www.bfm-satshop.de/zubehoer/b...l-13-fach.html



GrussGruss



[Bogeyman]

Randbedinungen sind dass es günstig sein muss und nicht viel kosten darf. Sprich Fachmann fällt weg ebenso wie irgendwelche teure Hardware für 100 oder 300euro. Alles schon gefunden und gesehen, lehne ich aber ab.

Eher sowas wie Supermoto vorgeschlagen hat, mir geht es dabei auch um die Elektronik zu schützen vor Elektrostatischen Aufladungen

Theorie zum Lesen suche ich jetzt eigentlich auch nicht sondern eher ne Lösung

Erdungsschellen hatte ich mal was gelesen dass das etwas von "gestern" ist und man sowas heute nicht mehr macht weil man sich dadurch nur das Kabel versaut.

Die Antenne ist auch unterm Dach im Freien und nicht auf dem Dach



[joker_unique]

Wenn keine Theorie gefragt ist, dann würde ich einen Elektroinstallationsfachbetrieb beauftragen. Der macht das dann ordentlich nach allen geforderten VDE-Normen. Das kostet dann mehr als die ganze verbaute Hardware...



[Bogeyman]

Hast du was an den Augen?



[joker_unique]

...kein Problem. Ich habe doch gerne geholfen.



[Supermoto]

Von diversen rechtlichen und technischen Auflagen abgesehen, kann eine doppelte Auflegung an Erde (also im Innen- und im Außenbereich gleichzeitig) zu unerwünschten Brummschleifen führen. Deshalb mein Hinweis auf sinnvoll oder nicht. Im Zweifelsfall im Innenbereich die Abschirmung auftrennen. Ansonsten sehe ich da kein Problem, sofern der Querschnitt des Kupferleiters sagen wir 2.5 mm² oder mehr hat und zum nächstgelegenen Erdpotential führt. Ach ja, die Kabelöse kannst du am RP-SMA Anschluss der Antenne mit einer zusätzlichen dünnen Mutter sichern, die du zuerst auf das Gewinde schraubst.



[Bogeyman]

Okay ich gehe mal davon aus der Router selbst ist nicht gererdet weil die rj45 Ports aus Plastik sind und ansonsten nur noch die DC verbindung zum Netzteil besteht wo es ebenso nur 2 Kontakte gibt. Dann vermute ich mal dass die Schirmung in der Luft hängt. Würde eher Antennennah erden weil es doch besser wäre wenn die Spannungen möglichst früh vom Gerät ferngehalten werden. Hat der rm-Sma Anschluss denn soviel Platz ? Hatte lange keinen mehr in der Hand auf den Bildern sieht es aber so aus dass das Gewinde etwas länger ist.


Werde es dann so machen ich denke dass ist der beste Weg wenn man nicht wen kommen lassen will extra dafür.



[Supermoto]

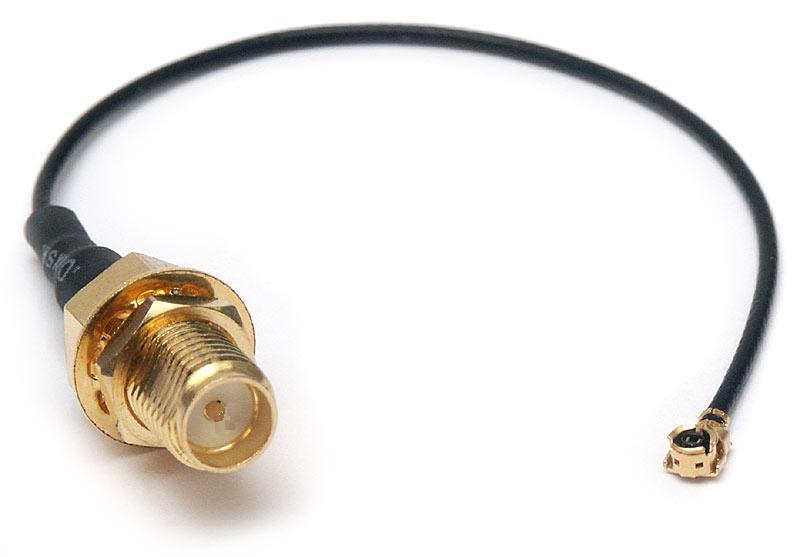

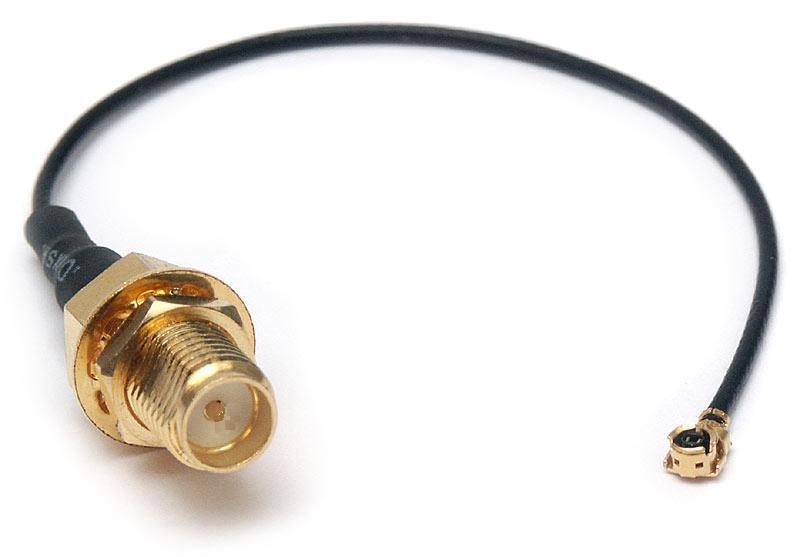

Normalerweise ist auf einem RP-SMA Gewinde genügend Platz für eine dünne Mutter mit Unterlagscheibe:



Also zuerst eine solche dünne Mutter aufdrehen, die Kabelöse aufschieben und anschließend den Stecker des Kabels auf das Gewinde drehen (evtl. mit Unterlagscheibe). Dann kann man mit der Mutter immer noch die Kabelöse fester ziehen, die ja zwischen Mutter und Stecker sitzt.

Alternativ zur Kabelöse kannst du den Kupferleiter auch an eine passende Unterlagscheibe löten.
