Wo kommen diese Käbel vom Gehäuse rein?

Alsi

Newbie
Registriert
Feb. 2019
Beiträge
6

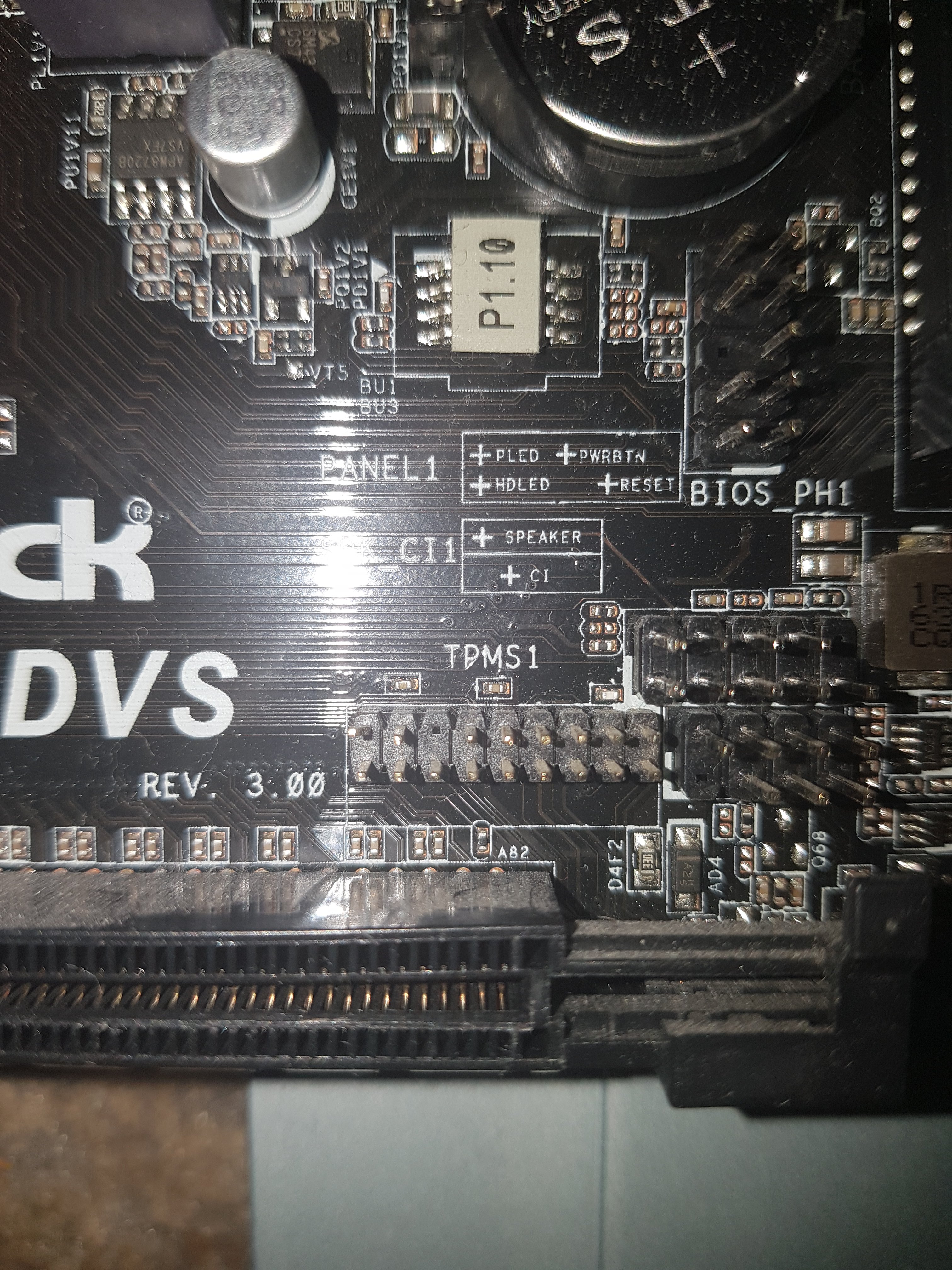

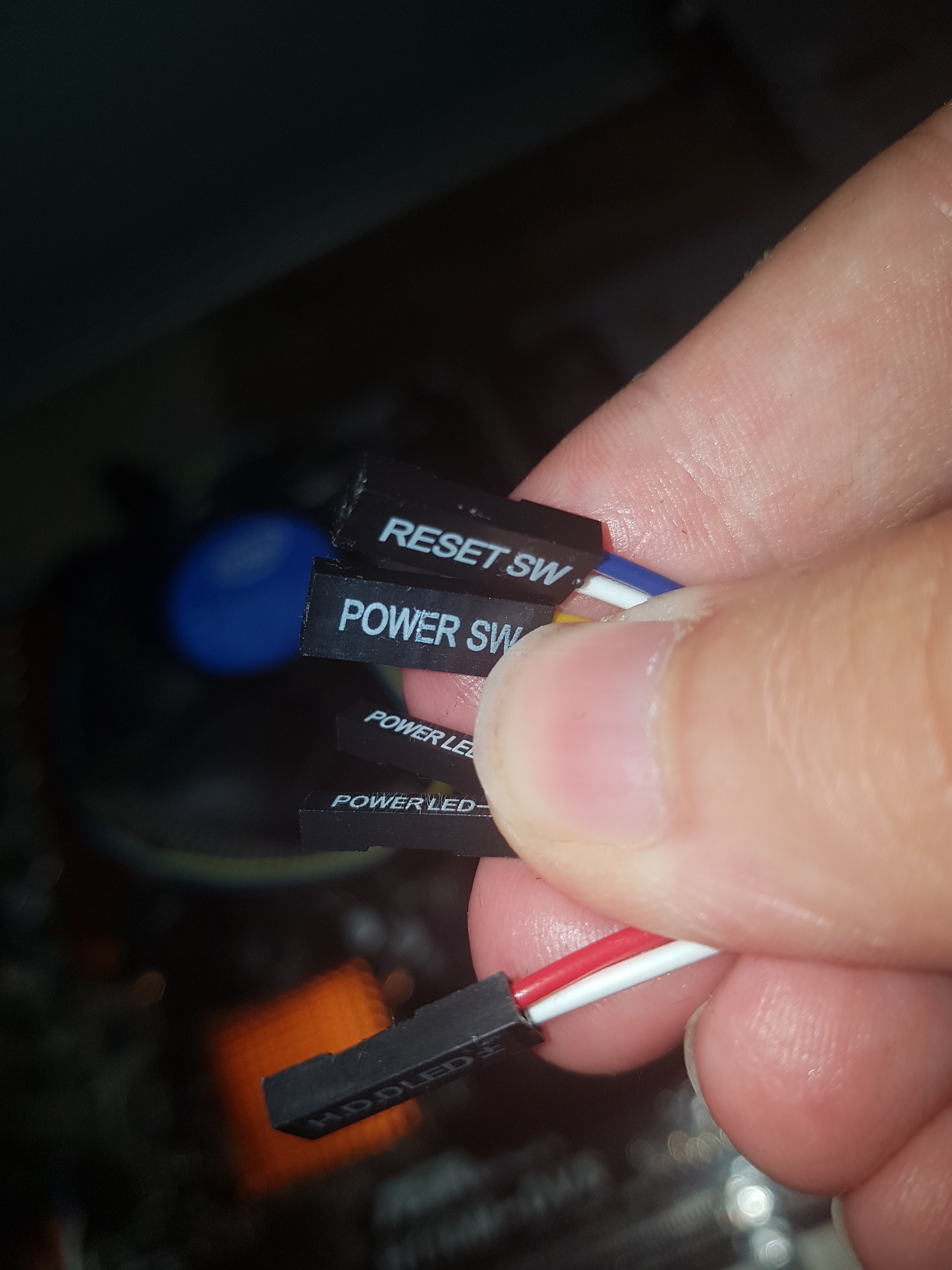

Habe mir soeben ein neues Netzteil gekauft und habe beim Austausch versehentlich ein paar PinStecker vom Gehäuse gezogen und weiß nicht wo sie rankommen. Kann mir jemand sagen wo sie rankommen?


Anhänge

  • 15652636410016812724474092969018.jpg
    2,2 MB · Aufrufe: 570
  • 15652636616776006423366281286185.jpg
    1,1 MB · Aufrufe: 562
Welches MB hast du? Ein AsRock aber welches Model steht auf dem MB drauf.

Schau mal im Manual da sollte die Belegung stehen wie du es anstecken musst

  • Gefällt mir
Reaktionen: wesch2000
Die Stecker sind schon beschriftet oder? :)
Und das sollte auch im Handbuch zum Mainboard stehen.

808328

  • Gefällt mir
Reaktionen: wesch2000 und Dandelion

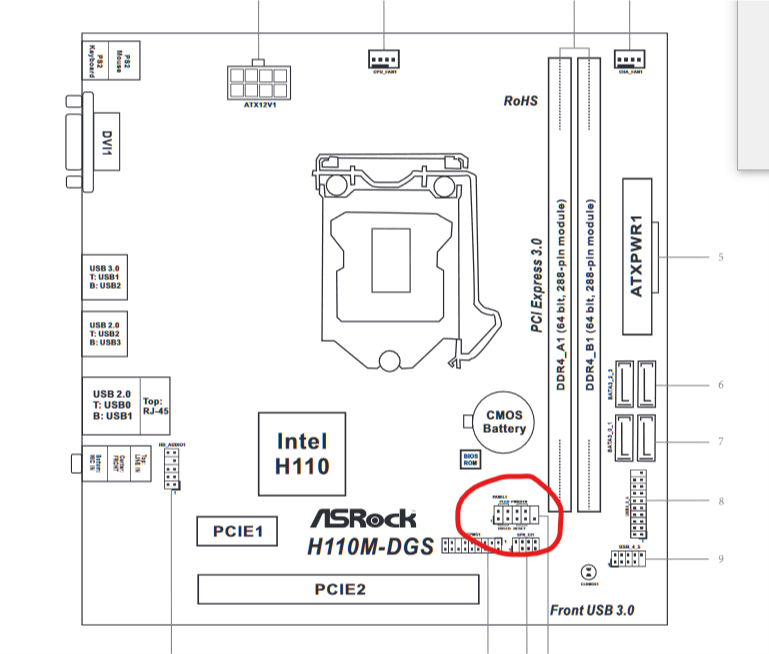

So solltest du es machen, steht eigentlich auf dem Mainboard beschrieben:


  • Gefällt mir
Reaktionen: Dandelion

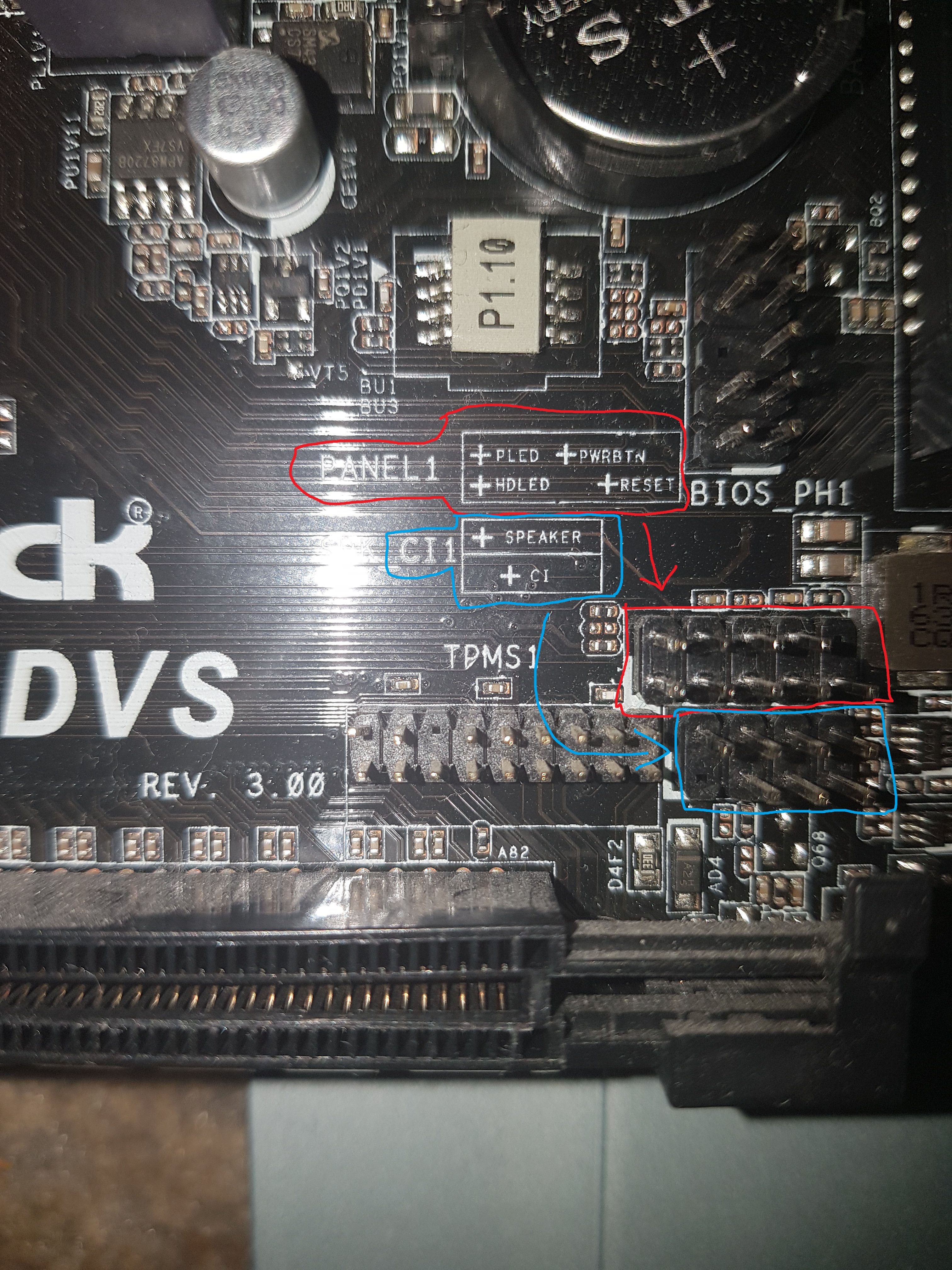

Das sind die Stecker für u.a. den Power-Button:

  • Gefällt mir
Reaktionen: o2r_basti

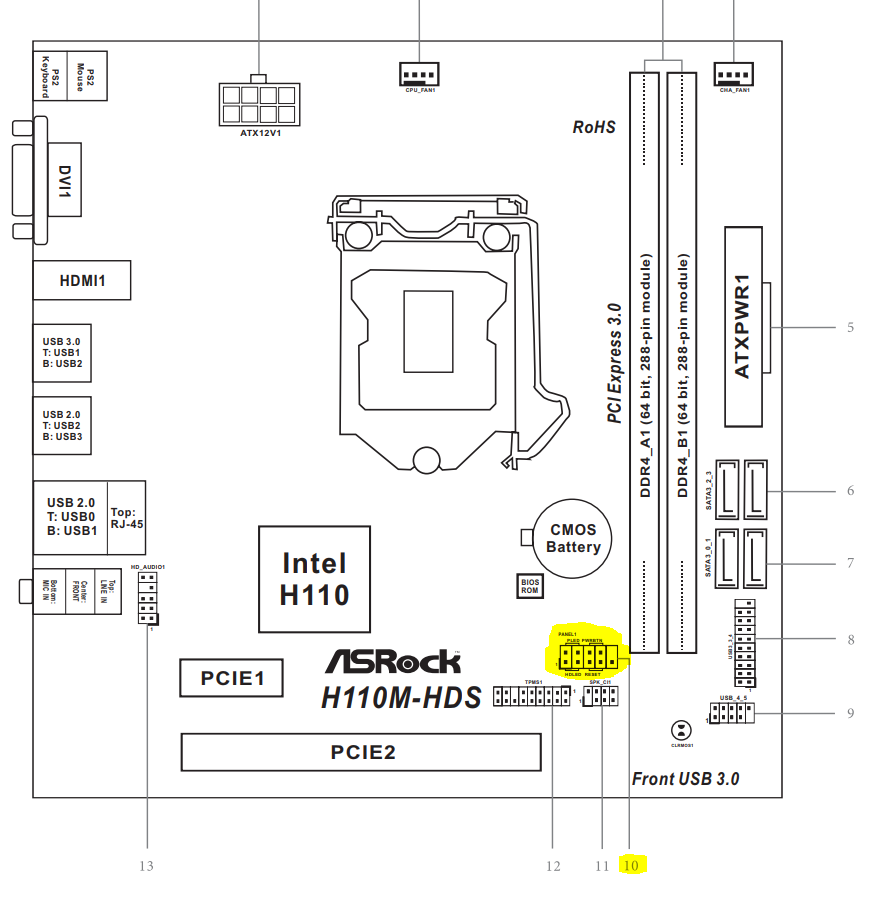

Auf der Seite 7 steht genau beschrieben wie du es anstecken kannst.

haha. 10x das gleiche bild reinballern. :D

ich geb mal nen tipp.

vorher immer Fotos machen ;)

  • Gefällt mir
Reaktionen: Digitalzombie und o2r_basti

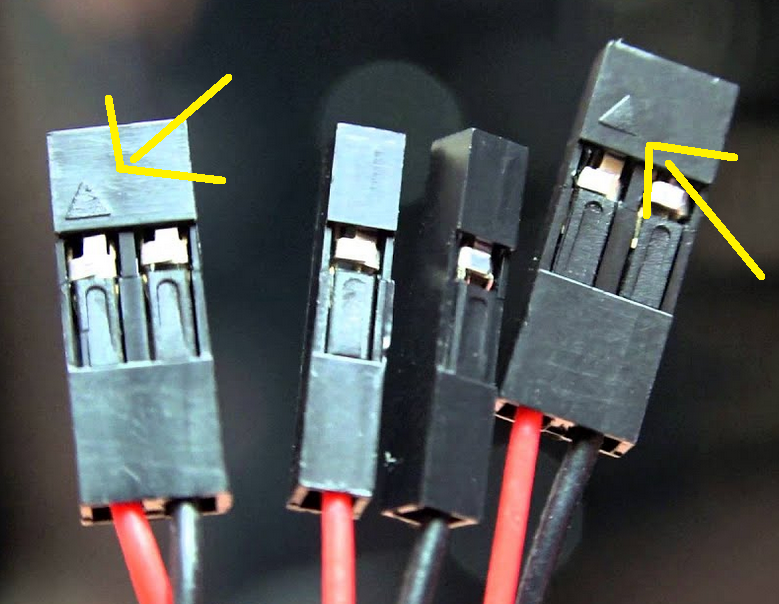

Wobei noch zu erwähnen ist, dass es bei Power/Reset Switch und Speaker, egal ist wie rum du den Stecker da drauf machst. Bei Power und HDD LED muss das kleine Dreieck welches am Stecker ist auf das +, sonst funktionieren die LEDs nicht. Bei manchen Steckern steht auch + und - drauf aber ansonsten sieht das so aus:
808349
