Wo sehe ich, ob der Speicher im Dual-Channel läuft?

[RealEnd]

Ich Grüße Euch,

besitze ein Acer Helios 300. Das Notebook besitzt 16GB DDR5 4800Mhz Arbeitsspeicher. Als ich letztens eine zweite NVME SSD eingebaut hatte, schaute ich unter die Metallabdeckung, da wo der Speicher steckt und stellte fest, das lediglich ein 16GB Modul verbaut war. Ein kurzer Check bei CPU-Z zeigte dann logischerweise auch keinen Dual-Channel an. Deshalb habe ich mir die Speicherbezeichnung notiert und habe im Netz noch einen zusätzlichen16GB Riegel bestellt.

Der ist nun heute angekommen und wurde gleich verbaut. Optisch handelt es sich um den gleichen Speicher.
Allerdings ist die Endung ein wenig anders in der Bezeichnung.

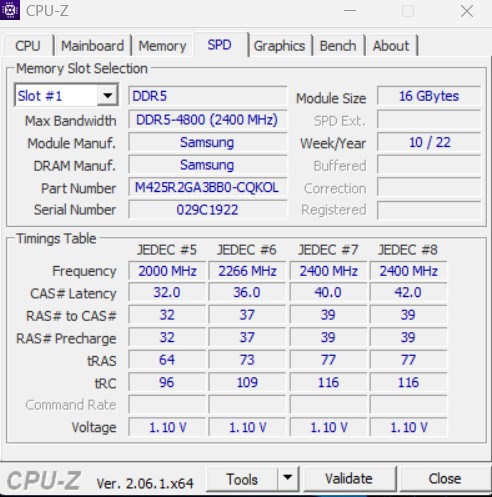

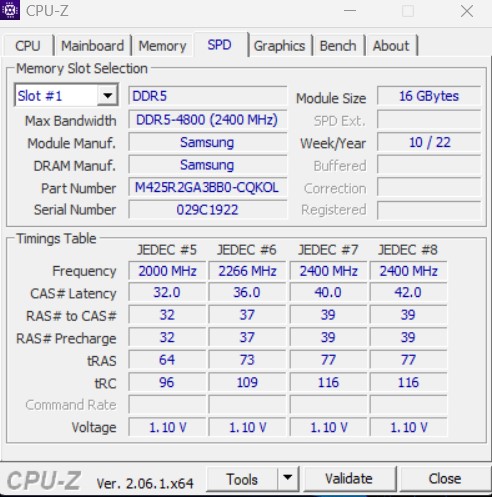

Original Verbaut: M425R2GA3BB0-CQKOL

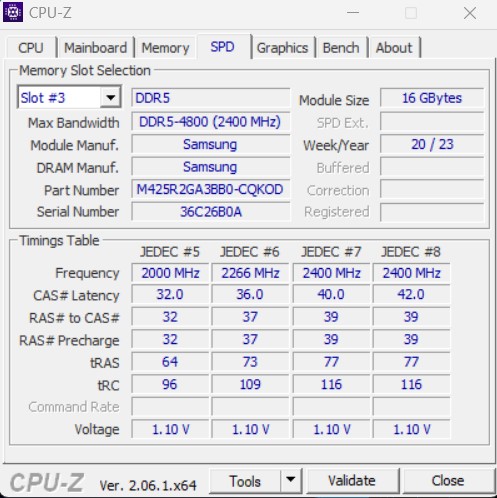

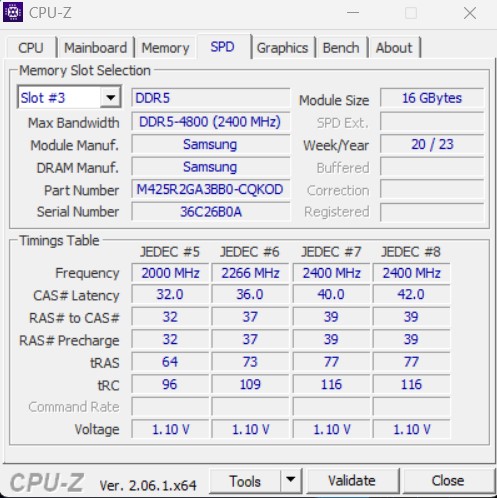

Den ich heute bekommen habe: M425R2GA3BBO-CQKOD

Ich gehe mal davon aus, das die unterschiedliche Endung nichts weiter zu bedeuten hat und es sich um den gleichen Speicher handelt?

Nachdem Einbau passierte dann was merkwürdiges. Normal kommt nach dem Einschalten nach 1-2 Sekunden das "Predator Logo" samt eines Sounds. Das Gerät hat aber beim ersten Starten rund 2 Minuten nichts gemacht. Einfach nur Black Screen, lediglich die Tastatur leuchtete. Danach bootete das Acer dann ganz normal durch. Hatte schon Panik, das der neue Speicher defekt ist. Das ist allerdings nur dieses einzige mal passiert. Wenn ich das Notebook jetzt starte, ist es wie immer. Was könnte da passiert sein?

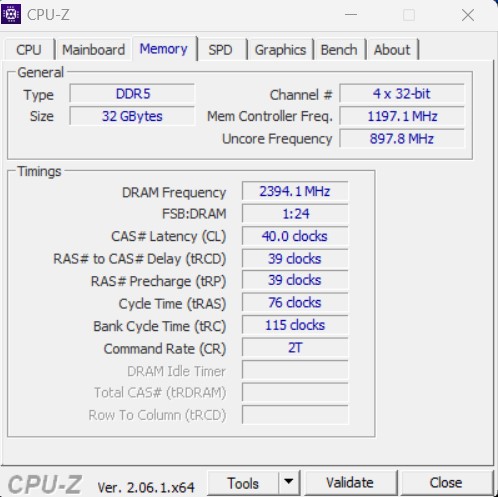

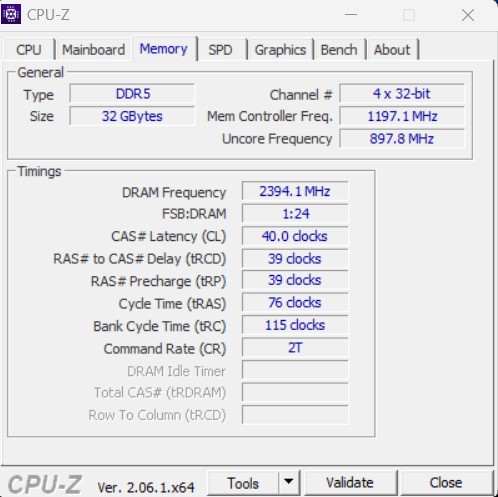

Dann frage ich mich, warum mir CPU-Z immer noch keinen Dual-Channel anzeigt. Das war ja einer der Gründe, warum ich ein zweites Modul gekauft habe.

Vielleicht kann ja jemand von Euch was dazu Schreiben?

Vielen Dank



[Hauro]

Es sind 4 x 32-bit. Normalerweise sind es 2 x 64-bit - 2 x = dual channel.

Es müsste die Plattform bekannt sein.



[RealEnd]

Hm, also ich war es gewohnt von meinen PC, das da Dual-Channel stehen sollte. Mit 4x32Bit kann ich nicht so viel Anfangen. Oder ist das bei DDR5 anders? Weil in meinem PC werkelt noch DDR4 auf AM4 Basis.

Das Notebook selbst ist eine Intel Plattform mit einem i7 12700H.

Das bedeutet, das mein 16GB Modul vorher schon alleine im Dual-Channel Modus lief, weil 2x32Bit?
Und nun mit zwei Modulen, dann Quad Channel?

LG



[Hauro]

das da Dual-Channel stehen sollte.

Das wurde geändert, da steht jetzt 2 x 64-bit. Siehe auch ComputerBase CPU-Z Download.

Nach einer kurzen Recherche ist 4 x 32-bit bei DDR5 korrekt. Z.B. Bedeutet bei CPU-Z "4*32 Bit" bei DDR5 = Dual Channel?

DDR5 hat zwei 32-bit Speicherkanäle pro Modul. Bei zwei Modulen im dual channel werden daraus 4 x 32-bit.



[Model]

Das längere starten beim ersten Start mit neuem RAM ist normal.



[RealEnd]

Ach so, ja auf meinem Rechner habe ich sicher noch eine ältere Version von CPU-Z, weil dort steht ganz klar "Dual". Bedeutet also, 4x32Bit bei meiner Konfiguration auf den Notebook mit zwei Modulen, ist völlig ok und normal.

Ok, dann war das längere Starten also auch normal, super.

Dann bin ich beruhigt, vielen Dank ;-)

LG



[Waldheinz]

Anhang anzeigen 1400072

Es sind 4 x 32-bit. Normalerweise sind es 2 x 64-bit - 2 x = dual channel.

4x32 Bit ist bei DDR5 schon korrekt, da diese Module intern schon mit 2x32 Bit arbeiten (anstatt der 1x64 bis DDR4), daher ergeben 2 Module auch 4x32, was dann wiederum 2x64 Bit macht, ergo Dual-Channel.



[h00bi]

Ich gehe mal davon aus, das die unterschiedliche Endung nichts weiter zu bedeuten hat und es sich um den gleichen Speicher handelt?

korrekt.
Unterschiedlicher Factory Code, evtl. aus verschiedenen Ländern, sonst identisch.



[RealEnd]

Danke Dir ;-)



[CoMo]

Hab mal etwas mit der Powershell gespielt.

Get-WmiObject -Class Win32_PhysicalMemory | Select-Object BankLabel

Das sieht so aus, als ob es die Channels ausgibt. Bin mir aber nicht 100% sicher, denn ich habe genau so viele Slots wie Channels in meinem System. Kann das mal jemand gegenprüfen?



[Waldheinz]

@CoMo so sieht meine Ausgabe dazu aus:

Get-WmiObject -Class Win32_PhysicalMemory | Select-Object BankLabel

BankLabel
---------
BANK 0
BANK 0
BANK 1
BANK 1

Bei mir sind auh alle 4 Slots beleg.



[CoMo]

Ah, das könnte bedeuten, 4 Module laufen auf 2 Channels (0 und 1). Bei mir sieht die Ausgabe etwas anders aus, aber vielleicht liegt das an der Windows-Version?

BankLabel
---------
P0 CHANNEL A
P0 CHANNEL B
P0 CHANNEL C
P0 CHANNEL D
P0 CHANNEL E
P0 CHANNEL F
P0 CHANNEL G
P0 CHANNEL H



[RealEnd]

Bei mir steht folgendes:

BankLabel
------------
BANK 0
BANK 0

LG



[Waldheinz]

... aber vielleicht liegt das an der Windows-Version?

Hier läuft Windows 11, ich könnte ja mal 10 booten und schauen was da rauskommt.



[CoMo]

Hier läuft auch Windows 11. Seltsam, dass bei euch BANK und Zahlen und bei mir CHANNEL und Buchstaben stehen.



[Waldheinz]

Sieht unter Windows 10 exakt gleich aus, eventuell hat das ja was mit AMD und Intel zu tun, oder ist vom Chipsatz abhängig. Habe hier Intel mit B560 Chipsatz.



[Hauro]

Kann das mal jemand gegenprüfen?

Edition Windows 11 Pro
Version 22H2
Installiert am ‎20.‎09.‎2022
Betriebssystembuild 22621.2283
Leistung Windows Feature Experience Pack 1000.22662.1000.0

Bank Label
---------
P0 CHANNEL A
P0 CHANNEL B

CPU ist von AMD und hat einen integrierten Memory-Controller (IMC), der dual channel unterstützt. Ein AMD Ryzen™ Threadripper™ PRO 5995WX und der AMD Ryzen™ Threadripper™ PRO 5965WX hat 8 Speicherkanäle.



[CoMo]

Ok, das könnte sein. Ich bin hier auch auf AMD unterwegs.

Dann hast du 2 Module im Dual-Channel Modus? Dann scheint das doch zu funktionieren mit dem Kommando.



[Hauro]

Dann hast du 2 Module im Dual-Channel Modus?

Korrekt.



[Fachlaie]

Bei 2 Modulen gehört es in Slot 2+4 und nicht in Slot 1+3.
