wo sitzt der bios chip beim p5b?

[Nordm4nn]

Hey Leute,
kurze Frage wo sitzt bein Asus p5b
der Bios chip? Weder Handbuch noch
Google konnten mir helfen!!!

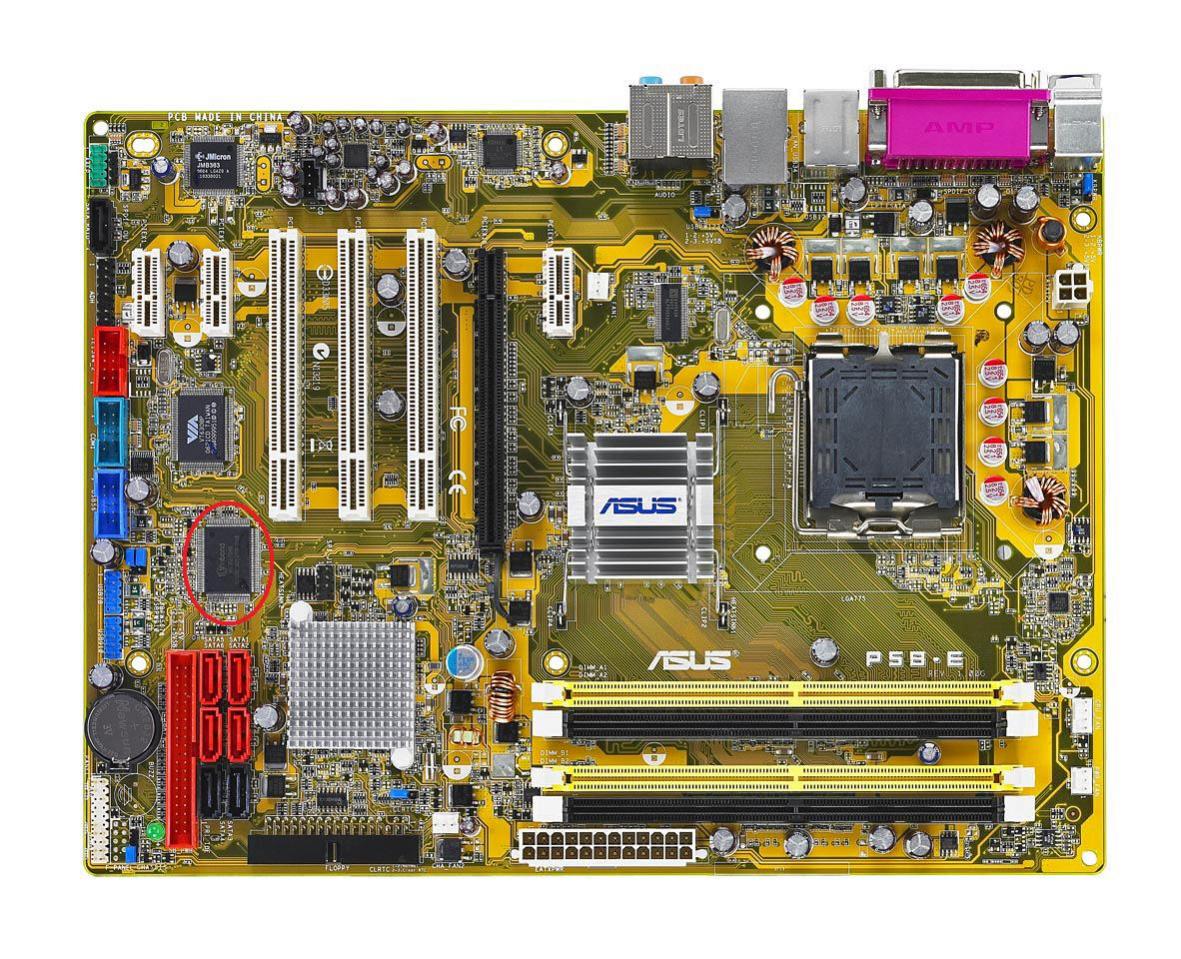

Hier ein Bild vom Board:

Wäre super wenn jemand den bios chip
einkreisen könnte!

Danke im Voraus

lg



[Airbag]

wenn ich glaube zu wissen was du meinst guck in dein handbuch mit der kapitelüberschrift "jumper"



[Maysi2k]

Müsste der JMicron sein, aber bin mir nicht zu 100% sicher

Für was brauchst du das denn ? - also wechseln kannste den nicht - es sei den du hast Spitzen Lötkentnisse und erfahrung :-D



[VirtuaLia]

Also ich erkenn da ja fast nix, was auf den chips steht, aber ich würde sagen der viereckige links neben den Audio Ports.

Oder der über den SATA Anschlüssen, wenn ich wüsste was dort draufsteht.

JMICRON müsste ein Controller sein soweit ich weiß, ich hab hier JMicron IDE.



[Bullet Tooth]

Ach was der Jmicron hat mit Bios nix am Hut. Das ist der Winbond Chip der das Bios enhält.



[Nordm4nn]

ja wollte den wechseln da éin bios update
fehlgeschlagen ist und nún der pc
nicht mehr hochfährt dh ich schalte ihn
an die lüfter drehen aber kein bild garnichts
habe schon alles probiert doch es nichts geht
mehr!!! habe gehofft den wechseln zu
können da der bios chip ja nur ein
páar euros kostet


danke euch



[4kµHD]

hast du mal ein cmos reset versucht ! (informationen dazu entnehmen sie ihrem handbuch)



[mensch183]

kurze Frage wo sitzt bein Asus p5b
der Bios chip?

Dürfte links oben der 8-beinige Chip zwischen dem 2. PICe_x1-Slot und dem VIA-Firewire-Controller sein. Oder anders beschrieben: Vom roten Firewire-Anschluß nach rechts ... da kommt erst so ein ovaler, silberner Quartz-Oszi und noch Stück weiter in die Richtung kommt dann der "verdächtige" 8-Beiner. Zumindest ist an der Stelle auf meinem sehr ähnlichen P5B-E ein serial EEPROM von Atmel.

Der große Winbond-Chip enthält das BIOS ganz sicher nicht. Niemand baut einen 8MBit-EEPROM oder Flash direkt auf einen Controller mit drauf. Zum Winbond (W83627?) findet man im Web auch Datenblätter. Er enthält den Controller fürs Flash, aber nicht das Flash selbst.

Idee:
Du kannst im BIOS im Asus EZ-Flash schauen, welcher Flash-Chip (also Hersteller und Modell) auf deinem Board drauf ist und darüber den Chip verifizieren.



[4kµHD]

Simply restore corrupted BIOS data from USB flash disk
The ASUS CrashFree BIOS 3 allows users to restore corrupted BIOS data from a USB flash disk containing the BIOS file. This utility saves users the cost and hassle of buying a replacement BIOS chip.

soll heißen du kannst dein bios per usb stick zurück flashen

bios file hier --> p5b e



[Nordm4nn]

das mit dem usb stick wird wenig funzen da ich
ja keinerlei bild ´bekomme



[MöCkY]

ASUS CD einlegen und hofen das er von alein recovert.



[Janz]

das soll nichts heißen. nen versuch isses wert. hat bei mir auch schon mal geklappt, obwohl kein bild kam und sich nich viel tat. also bios aufn usb stick ins rootverzeichnis packen. dran damit. pc starten und hoffen das sich was tut. alternativ geht das auch mit der cd die beim mobo dabei ist. wenn da allerdings nen bios drauf ist welches deine cpu nicht unterstützt bringt das herzlich wenig



[mensch183]

Floppy (Floppy, nicht USB-Stick!) erstellen mit einem BIOS-File mit den Namen _genau_ _wie_ _im_ _Handbuch_ auf der Crashfree-Seite beschrieben. Floppy einlegen, Rechner starten. Nun gibts 2 Möglichkeiten, von denen nur die 1. in den Asus-Handbüchern beschrieben ist:

1. Rechner bemerkt kaputtes BIOS, startet das Crashfree-Ding automatisch, greift auf Floppylaufwerk zu und liest das BIOS neu.

2. Rechner greift nicht auf Floppylaufwerk zu, tut also augenscheinlich gar nichts: Dann kann man ihn dazu zwingen, nach dem Einschalten Crashfree zu starten und das BIOS von Floppy neu einzulesen. Dazu muß _beim_ _Einschalten_ auf einer per PS/2-Port angeschlossenen Tatstatur die Tastenkombination Strg+Pos1 (entspricht Control+Home) gedrückt gehalten werden. Man muß die 2 Tasten kurz nach dem Einschalten wieder loslassen. Ggf. mehrmals probieren - das timing des Loslassens muß stimmen. Erfolg erkennst du daran, daß der Bildschirm eben nicht mehr schwarz bleibt sondern die Textmeldungen vom Crashfree-Tool kommen. Wenn ich mich recht erinnere, piept das Ding bei Einlesen der Floppy recht wild rum.

das mit dem usb stick wird wenig funzen da ich
ja keinerlei bild ´bekomme

Das Crashfree-Tool wird _vor_ der Ausgabe der sonst üblichen Bildschirmmeldungen ausgeführt, da es ja bei kaputtem BIOS helfen soll. Nur der BIOS-Bootblock muß OK sein. Das "Bildschirm bleibt schwarz"-Szenario ist genau das, wo Crashfree helfen kann - wenn der Fehler denn wirklich an einem kaputt geflashten BIOS liegt.



[Nordm4nn]

welches root verszeichnis aufm stick?
muss ich da extra nen ordner draufklatschen oder was?

gruß



[asusXtreme]

Hy genau das ist mein Thema, ich hab auch mein Bios kaputt gemacht.
Bitte nochmal für doofe, laut Handbuch soll ich eine Bootfähige diskette erstellen auf der die :
afudos.exe Datei ist. Ist das richtig ?
Ich habe es probiert bin aber leider nicht weiter gekommen.
Bitte nochmal um Hilfe

Frohes Fest wünscht euch Mick
Ps. Oder was genau muss auf die Diskette gepackt werden ?
Meine Mobo Cd wird garnicht erst gelesen obwohl dort das Bios drauf ist welches auch von meiner Cpu unterstützt wird



[Nordm4nn]

habe mir jetzt ein neues mobo gekauft
ist das p5b e hat ja die gleichen komponenten
kann ich es einfach einbauen und loslegen oder
soll ich das os lieber neu draufmachen?? der chipsatz
ist der gleiche und so das einzige neue wäre der
firewire anschluss. also sys plattmachen oder lassen
und treiber mit draufmachen??

gruß



[mensch183]

nicht neu machen



[Bender86]

... mit einem BIOS-File mit den Namen _genau_ _wie_ _im_ _Handbuch_ auf der Crashfree-Seite beschrieben ...

Ich habe mir leider auch Gestern das Bios zerschossen als ich dieses sch**** Update Tool unter Vista benutzt habe. In meinem Handbuch steht aber auf der Crashfree-Seite (Abschnitt 4.1.5) nichts dazu, wie man die Bios Datei benennen soll. Wie muss die Datei denn heißen?



[CLE@N3R]

@ Nordmann83486 :
ich würde mein System immer neu machen. Das gibt mir ein besseres Gefühl:
MB: 120,- €, Besseres Gefühl: unbezahlbar!

@ Bender86:
das mit dem BIOS zurückspielen kanst Du wahrscheinlich vergessen, ich kenne keinen, bei dem das mit dem "Crash Free BIOS" funktioniert hat! (ich habe mein Board jetzt eingeschickt -> BIOS Update unter Vista )
Aber es gibt hier im Board einen Eigenen Thread: [Sammelthread] Asus P5B (B=BIOSdefekt!? )

Viel Erfolg!



[Bender86]

Jo ich habe vorhin ein Diskettenlaufwerk eingebaut und versucht das BIOS von der Diskette zu laden aber egal ob mit STRG+POS1 oder ohne, das reagiert garnicht. Da wird nicht lesend zugegriffen ob da was drauf ist und nix. Bin nun also auch auf der suche nach nem neuen Mainboard. Grrrmpf
