Wo und wie stecke ich diese ein? RESET SW/ POWER SW/HDD LED/ POW LED/

[TheOne96]

Hallo zusammen. Ich hoffe ihr könnt mir helfen. Mache das zum ersten mal. Ich weis einfach nicht wo genau ich die einstecken muss. Hab schon im Handbuch und überall geschaut aber komme nicht draus, da es beim Mainboard kompliziert gekennzeichnet ist, also für mich. Will unbedingt fertig werden. Könnt ihr mir sagen wo ich diese reinstecken muss. So einfach wie möglich. Beispiel : POW LED + oberste Reihe, 2 Pin. BITTE BITTE HELFT MIR. Danke danke danke.

Hier der Link zu den Fotos: https://workupload.com/archive/pfnJEmN

liebe grüsse



[Madman1209]

AW: Wo und wie stecke ich diese ein? RESET SW/ POWER SW/HDD LED/ POW LED/ WICHTIG

Hi,

vielleicht verrätst du uns auch um welches Mainboard es sich handelt?

Hab schon im Handbuch und überall geschaut

und genau da steht es auch drin! Auf diesem Bild ist es doch recht exakt geschrieben, was wo hin gehört. Was verstehst du daran nicht? Es ist doch genau aufgezeichnet!

VG,
Mad



[#.kFk]

AW: Wo und wie stecke ich diese ein? RESET SW/ POWER SW/HDD LED/ POW LED/ WICHTIG

Steht doch an den Pins auf dem Foto sogar dabei ..... 100% steht das auch im Handbuch, welches Board ist es?

Aber eig. ist die Beschriftung auf dem Board alles sagend .....



[butalive84]

AW: Wo und wie stecke ich diese ein? RESET SW/ POWER SW/HDD LED/ POW LED/ WICHTIG

Wie heißt denn das Mainboard? Eigentlich find ich die Beschriftung auch ausreichend, aber die Platzierung der Beschriftung ist schon was seltsam.



[Nitschi66]

AW: Wo und wie stecke ich diese ein? RESET SW/ POWER SW/HDD LED/ POW LED/ WICHTIG

Steht doch alles auf dem Mainboard? im ersten von dir umbenannten Bild!



[Baya]

AW: Wo und wie stecke ich diese ein? RESET SW/ POWER SW/HDD LED/ POW LED/ WICHTIG

Ist eigtl. immer gleich...

http://www.drwindows.de/attachments...si-mainboard-h57m-ed65-belegung-unbenannt.jpg



[pupsi11]

AW: Wo und wie stecke ich diese ein? RESET SW/ POWER SW/HDD LED/ POW LED/ WICHTIG

es steht doch auf dem MB was wo hin kommt.



[Chesterfield]

bei reset und power ist es die polrichtung egal,
bei HDD LED und POWEr LED musst du das es sichum eine LED handelt die stromrichtung/polung beachten damit es lüft ... das geht auch ohne handbuch



[Nobbi56]

Habs dir hier mal farbig markiert:

http://img5.fotos-hochladen.net/uploads/frontpanel12flawyk063.jpg

andere Seite:

http://img5.fotos-hochladen.net/uploads/frontpanel2610hqmukzs.jpg

Power SW = rot (Polung egal)
Reset SW = gelb (Polung egal)
POW LED+ = grün
POW LED- = blau
HDD LED = dunkel- und hellbraun, das rote Kabel sollte an den dunkelbraunen Pol.

Anschließend nimmst Du den fertigen Stecker und setzt ihn auf das Anschlussfeld des Mainboards, und zwar so, dass sich "blau" und "grün" rechts unten befinden! Nicht mit Gewalt aufstecken, prüfen, ob richtig herum!

LG N.

edit: sollte so gesteckt sein wie hier: http://www.computershopper.com/var/...-US/asus-rog-strix-x99-gaming-q-connector.jpg



[Chesterfield]

Power SW = rot (Polung egal) fehlt da der rechte Pin?? Das wäre möglicherweise ein Defekt!

nein das ist nicht defekt. power LED (von oben die ersten 2) und POWER SW ( oberer Reihe pin 3 und 4) bilden mit 4 pins jeweils die entsprechenden anschlüssse



[DeWalka]

Mal was anderes: hast du Abstandhalter gesetzt? Sieht mir irgendwie nicht so aus!!
Solltest du sie vergessen haben schrottetst du dir dein Board direkt!



[Hias1000]

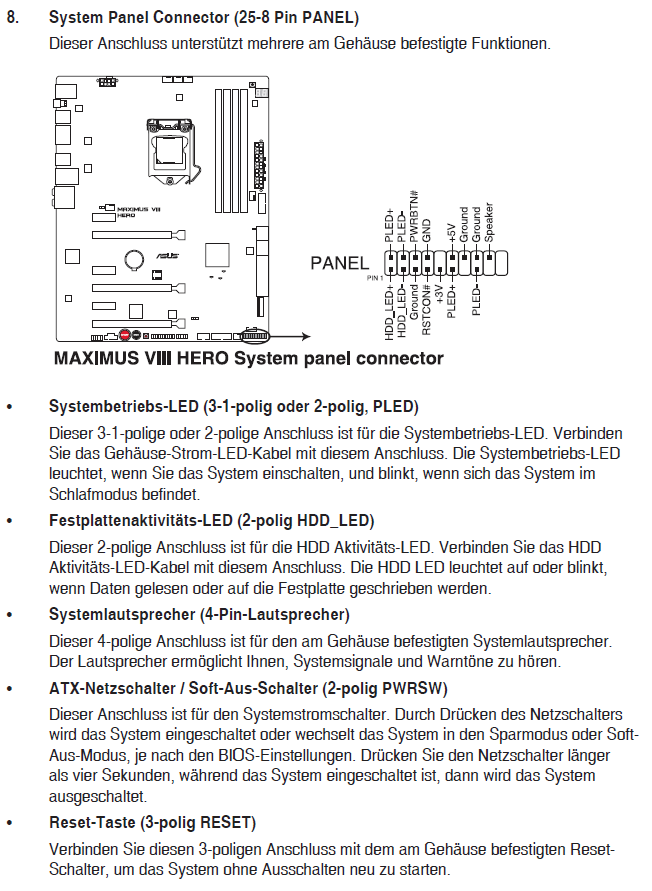

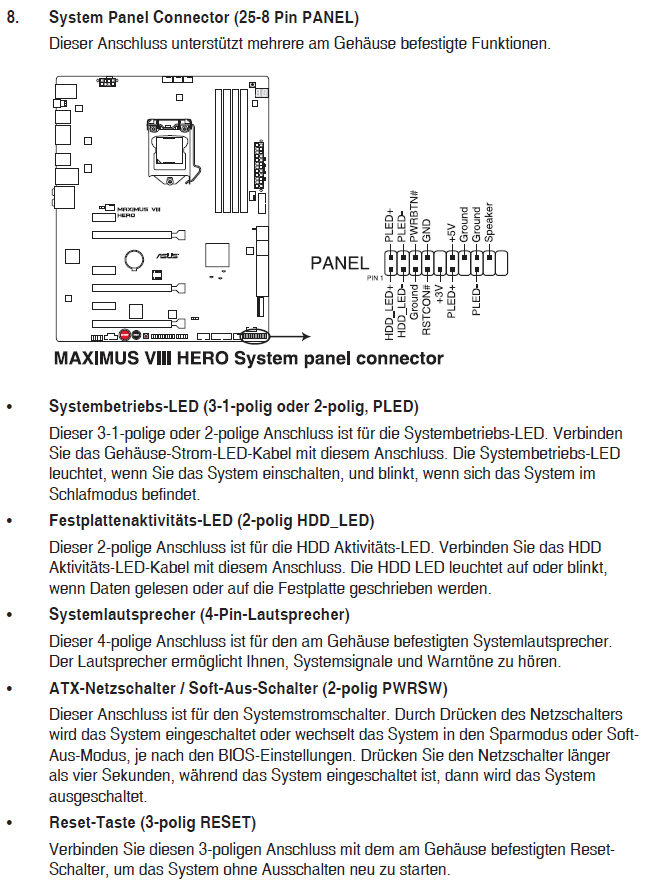

Im Handbuch deines "ASUS ROG Maximus VIII Hero "auf Seite 1-38 ist alles erklärt.



[TheOne96]

Oh Mann. Hab jetzt alles eingesteckt und den PC versucht zu starten. Der PC startet nicht. Kein leuchtendes Signal oder sonst was. Woran kann es liegen? Hab ich irgendetwas falsch gesteckt..?? Das mit den Pins hab ich jetzt hinbekommen, aber mein Mainboard/PC startet nicht....Ich hab ein asus maximus viii ranger.. Hier mal neue Fotos.

https://workupload.com/archive/5VpnZJq



[pupsi11]

netzteil-power schalter aus?!



[TheOne96]

hab ich schon ausprobiert..



[pupsi11]

da du nicht sagst was du alles schon probiert hast, muss ma halt raten.



[Nobbi56]

hast du Abstandhalter gesetzt? Sieht mir irgendwie nicht so aus!!

Das schon geprüft?

Ohne Abstandhalter - oder falls einer zuviel gesetzt worden sein sollte, wo das Board keine Bohrung hat - entsteht beim einschalten ein Kurzschluss, da die mit stromleitenden Partien versehene Unterseite des Mainboards Kontakt zum geerdeten Gehäuse hat. Wenn man Glück hat, schaltet die Kurzschluss-Sicherung des NT rechtzeitig ab, bevor ein schaden entsteht. Wenn...

Ein "typisches" Indiz ist, wenn beim einschalten die Lüfter ganz kurz anzucken, dann aber nichts weiter passiert...

LG N.



[TheOne96]

Bei 3 Schrauben fehlte der Abstandshalter. Das höre ich jetzt zum ersten mal.. Hmmm da der pc sich nicht einschaltet, liegts wohl an dem.. 6 Schrauben sind mit dem Abstandshalter verbunden. Das Board ist sehr stabil.
Kann trotzdem einer sagen ob vielleicht etwas falsch gesteckt wurde.. ich hoffe ich hab glück.



[DeWalka]

Hast du mal den Startknopf auf dem MB ausprobiert?
Netzteil eingeschaltet?



[Lawnmower]

Ich gucks mir mit ihm genauer an, melden uns dann.
