Wohin kommt der Stecker

[virus]

Hallo,

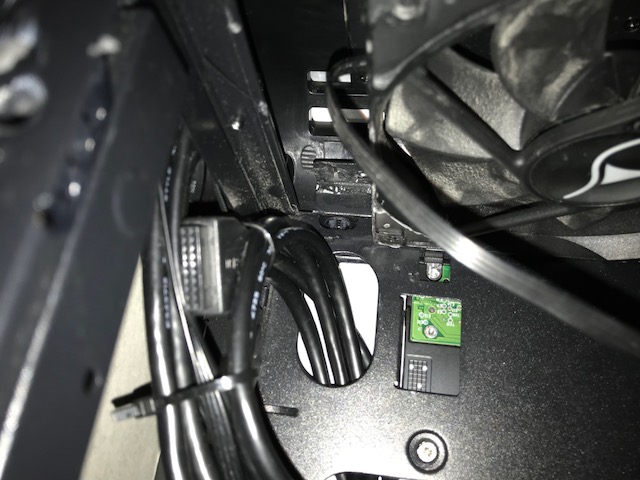

ich habe ein Bitfenix Pandora Gehäuse wo oben der Stecker für die USB Anschlüsse nicht angeschlossen ist.

Wo kommt der Stecker hin? Ich habe ein Gigabyte GA H61M DS 2V Mainboard.

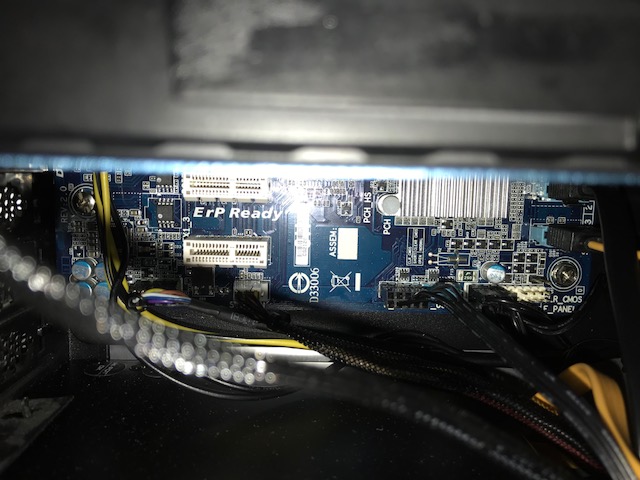

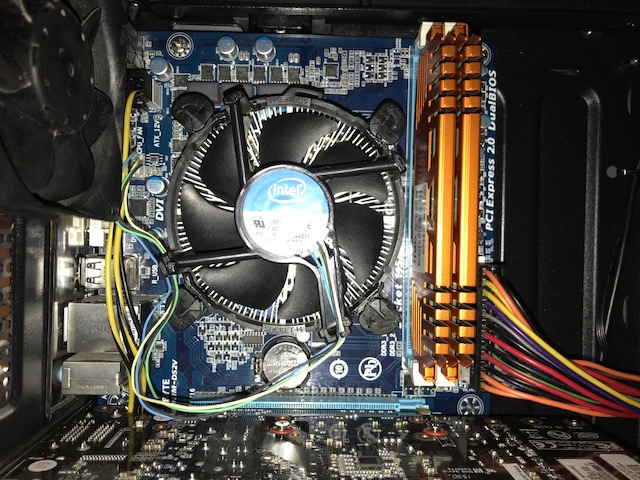

Anbei ein paar Bilder.

Gruß und Danke

Sascha



[KnolleJupp]

Den Stecker kannst du nicht verwenden weil dein Mainboard kein USB 3.0 kann.



[Joe Walker]

Da dein Board kein USB 3.0 hat brauchst du so etwas um dein Frontpanel anzuschließen .



[virus]

Hallo,

viel Dank für die Antworten. Hätte ich den noch einen Platz auf dem Board frei, um den Adapter anzuschliessen?

Gruß
Sascha



[KnolleJupp]

Wie bitte sollen wir das aus der Ferne wissen?



[Old Knitterhemd]

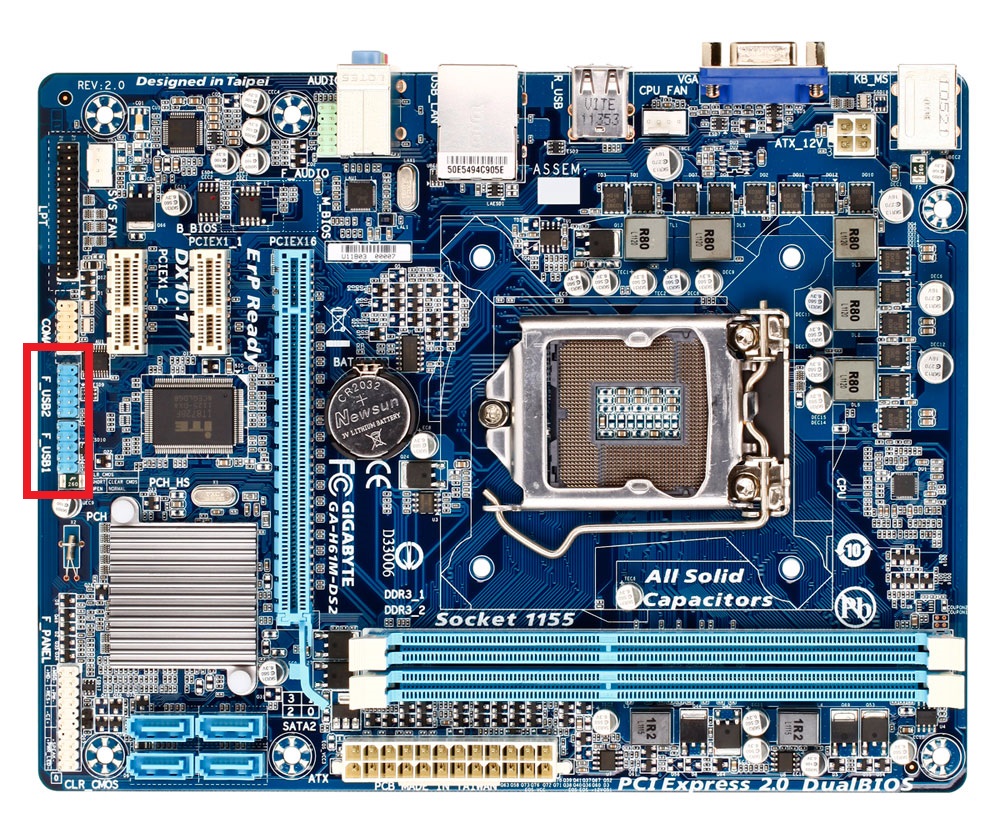

Du hast 2 interne USB 2.0, als F_USB1 und F_USB2 bezeichnet.



[shaft^felix]

Es sind noch 2 PCIe x1 Slots verfügbar. Daher wäre es sinnvoller usb3.0 nachzurüsten anstatt nur usb2.0 per Adapter durchzuschleifen.
https://www.amazon.de/CSL-Express-Controller-extern-Schnittstellenkarte/dp/B00EA0C9ZK
Mit dem 2 externe usb3.0 Ports und über den schwarzen internen Stecker kann das frontpanel mit USB 3.0 versorgt werden



[Key³]

Wenn du eine USB3.0/3.1 Karte willst, dann achte darauf, dass sie nicht nur erstene USB3 bereit stellt, sondern auch einen internen damit du dein Frontpanel vom gehäuse daran anschließen kannst:
https://geizhals.de/?cat=ioexpcard&sort=p&xf=1331_2~4292_1~621_PCIe+x1

Wenn du aber keine USB3.0/3.1 Karte nachrüsten willst, sondern das ganze am USB2.0 Header abgreifen (achtung Adapter notwendig)

Dann muss du auf deinem Board ausschau halten ob einer der folgenden Header noch frei/vorhanden ist:



[Nemesis_Fid]

Für die Bilder solltest du verklagt werden.



[Kotzkroete]

Oder du nimst ne PCIe Karte mit USB 3.0 Anschluss

https://www.amazon.de/dodocool-Express-Controller-Chipsatz-Capacitors/dp/B00HQY5C9M/ref=pd_sbs_147_6?_encoding=UTF8&psc=1&refRID=AQCSWX9AA6JXZ1GKV0Q8

Und hätest hinten auch noch 2 USB Anschlüsse dazu.

Ups da war jemand schneller.



[KnolleJupp]

Sofern noch keiner davon benutzt wird, hast du 2 Anschlüsse auf dem Mainboard für den von Joe Walker in Beitrag #3 verlinkten USB Adapter.



[virus]

Hallo,

danke erstmal.

Geht dieser Adapter auch?

Gruß
Sascha

https://www.amazon.de/InLine-USB-Adapterkabel-Mainboard-intern/dp/B0093IYB6O/ref=sr_1_3?s=computers&ie=UTF8&qid=1507473326&sr=1-3&keywords=USB+3+auf+2.0



[h00bi]

JA, geht auch. Ist dann aber nur USB 2.0
Für ein paar Euro mehr gibts USB 3.0 Karten mit Pin Header, dann hast du vorne und hinten USB 3.0
https://geizhals.de/?cat=ioexpcard&xf=4292_2~621_PCIe+x1



[bisy]

ja er geht



[virus]

Danke für die Antwort.

Die USB 3.0 Karten mit Pin Header kriege ich glaub ich nicht mehr rein. Es kommt noch eine Wlan Karte rein und die Grafikkarte hängt schon ziemlich weit unten. Ich glaube das passt nicht mehr.

Gruß
Sascha



[XN04113]

nimm statt der WLAN Karte einen USB Adapter
