Hallo zusammen,
wir haben uns gedacht über den Winter unsere eigenen Gehäuse zu entwerfen und zu fertigen.
Für den Anfang wollen wir 2 Gehäuse in verschiedenen Größen und Ausführungen bauen, in die dann unsere Hardware wandern soll.
Als Ausgangsform haben wir uns für einen schlichten Würfel entschieden, da er uns als erste Bauform sehr machbar erschien.
geplante Arbeitsmaterialien:
Wir haben gestern mit dem ersten Gehäuse begonnen und aus den Stangenprofilen einen Würfel von 35cm x 35cm gebaut.
Nach 26 handgebohrten Gewinden, 26 Löchern für die Schrauben und einiger Fräßarbeit stand alles und machte einen stabilen Eindruck.
In den unteren ca. 10cm hohen Bereich soll das Netzteil, sowie die Festplatte bzw. SSD und möglichst alle Kabel wandern. Die Außenverkleidung soll aus dem undurchsichtigen Plastikplatten bestehen und einige 50mm Lüfter für die Belüftung der Festplatte sorgen. Außerdem soll Front-Audio und der Powerschalter hier verbaut werden.
Durch eine Aluminiumplatte getrennt soll das Mainboard zusammen mit der restlichen Hardware liegend verbaut sein. Wir sind noch nicht sicher ob wir die I/O-Blende ausfräsen oder die mitgelieferte I/O verwenden und wie wir die Grafikkarte montieren, da das Mainboard in den gekauften Gehäusen etwas nach innen gerückt ist. Die Hinterseite wird wahrscheinlich auch aus Aluminium bestehen, da das Mainboard damit in direktem Kontakt steht. Der Rest wird mit Plexiglas verkleidet und mit blauen LED's beleuchtet.
Für Tipps sind wir sehr dankbar, da wir insbesondere beim Mainboard noch etwas unschlüssig sind.
Wir werden diesen Thread updaten, sobald wir neuen Content haben.
Vinzenz und Simon
wir haben uns gedacht über den Winter unsere eigenen Gehäuse zu entwerfen und zu fertigen.
Für den Anfang wollen wir 2 Gehäuse in verschiedenen Größen und Ausführungen bauen, in die dann unsere Hardware wandern soll.
Als Ausgangsform haben wir uns für einen schlichten Würfel entschieden, da er uns als erste Bauform sehr machbar erschien.
geplante Arbeitsmaterialien:
- Item Aluminium Stangenprofile 20x20mm als Grundgerüst
- Plastikplaten in Holzoptik als undurchsichtige Verkleidung für den Bereich des Netzteils und der Kabel
- 2mm Aluminiumplatten als Untergrund für das Mainboard
- Plexiglas als Wandverkleidung für den Bereich des Mainboards

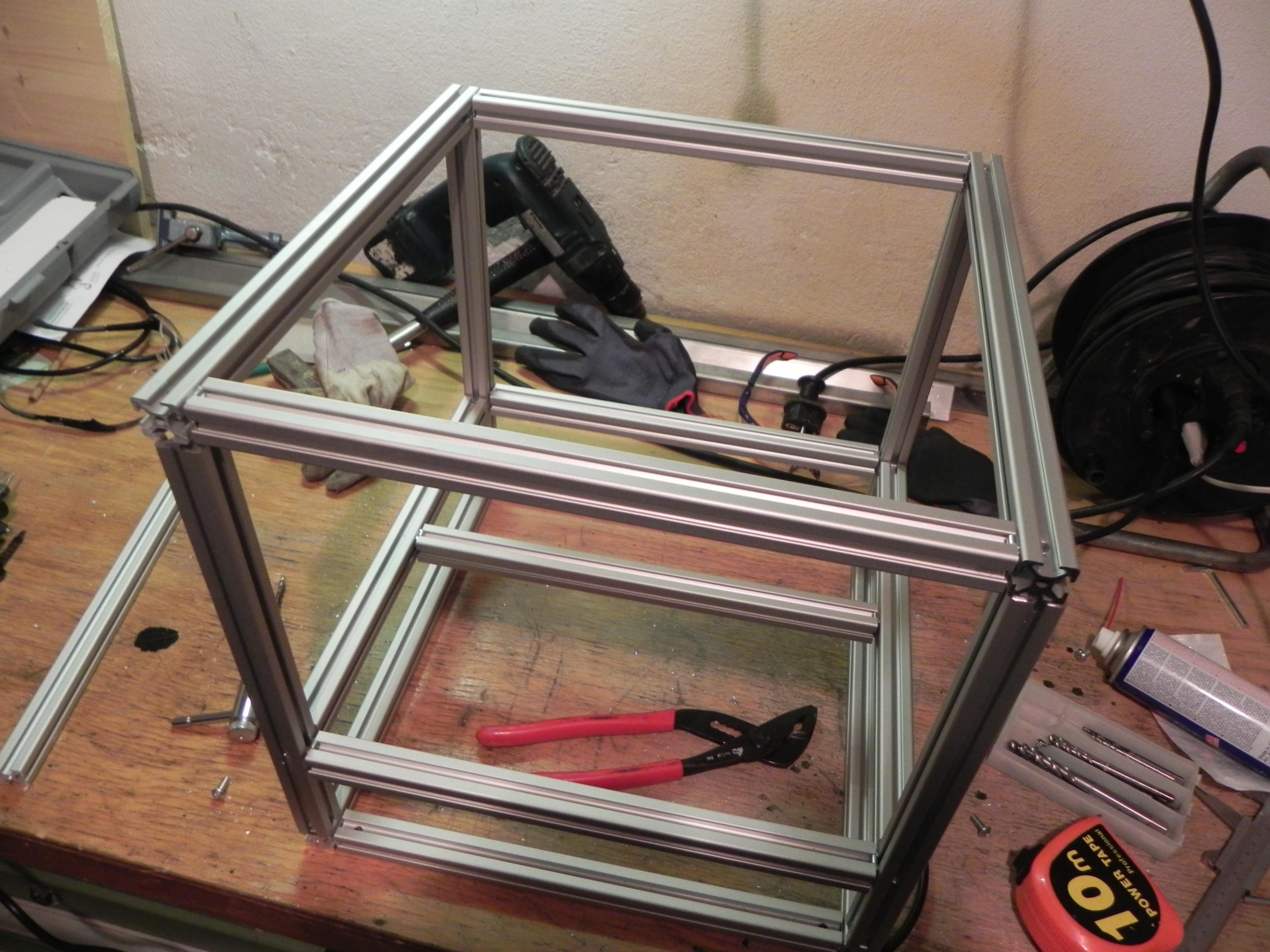

Wir haben gestern mit dem ersten Gehäuse begonnen und aus den Stangenprofilen einen Würfel von 35cm x 35cm gebaut.

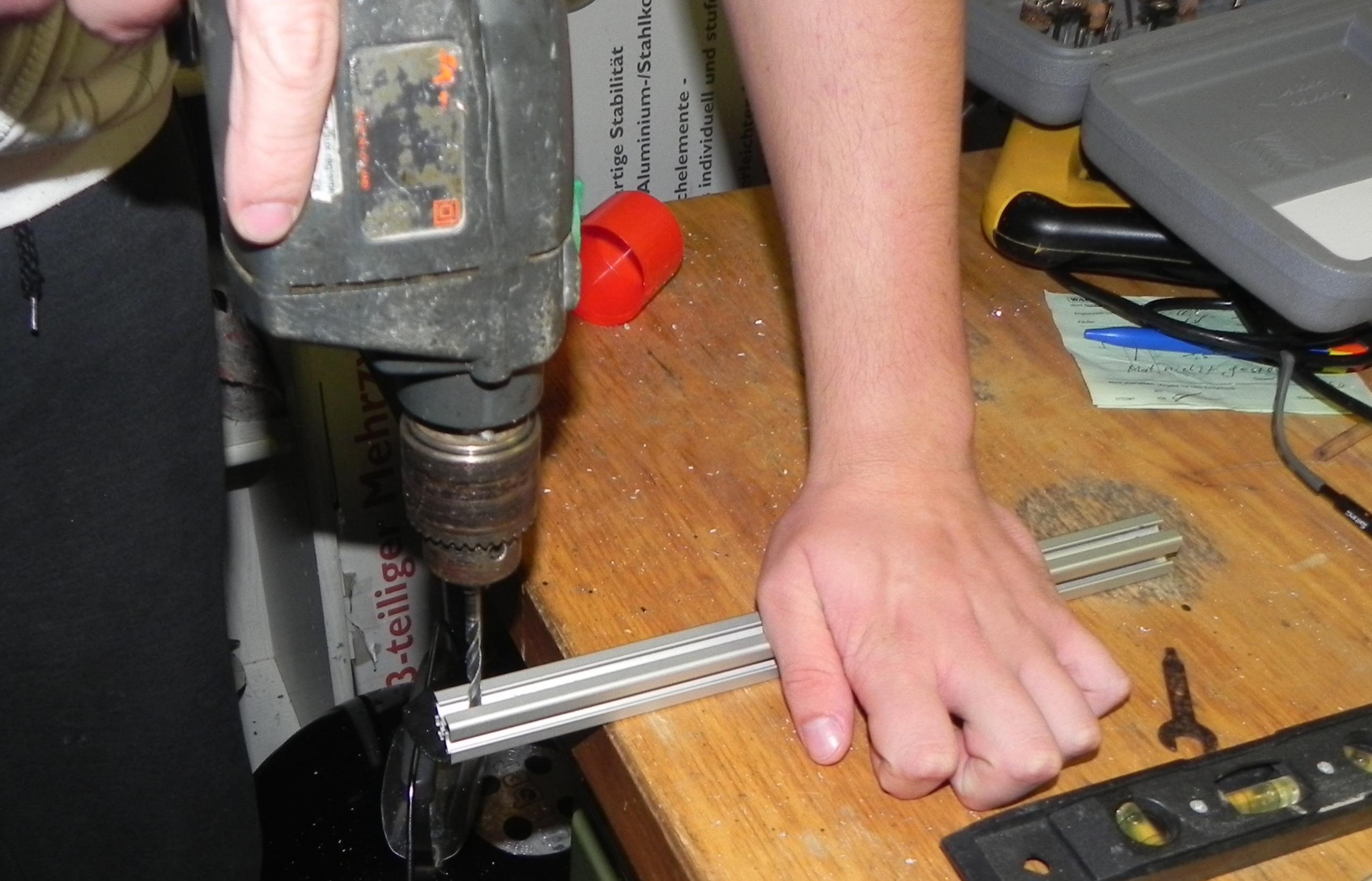

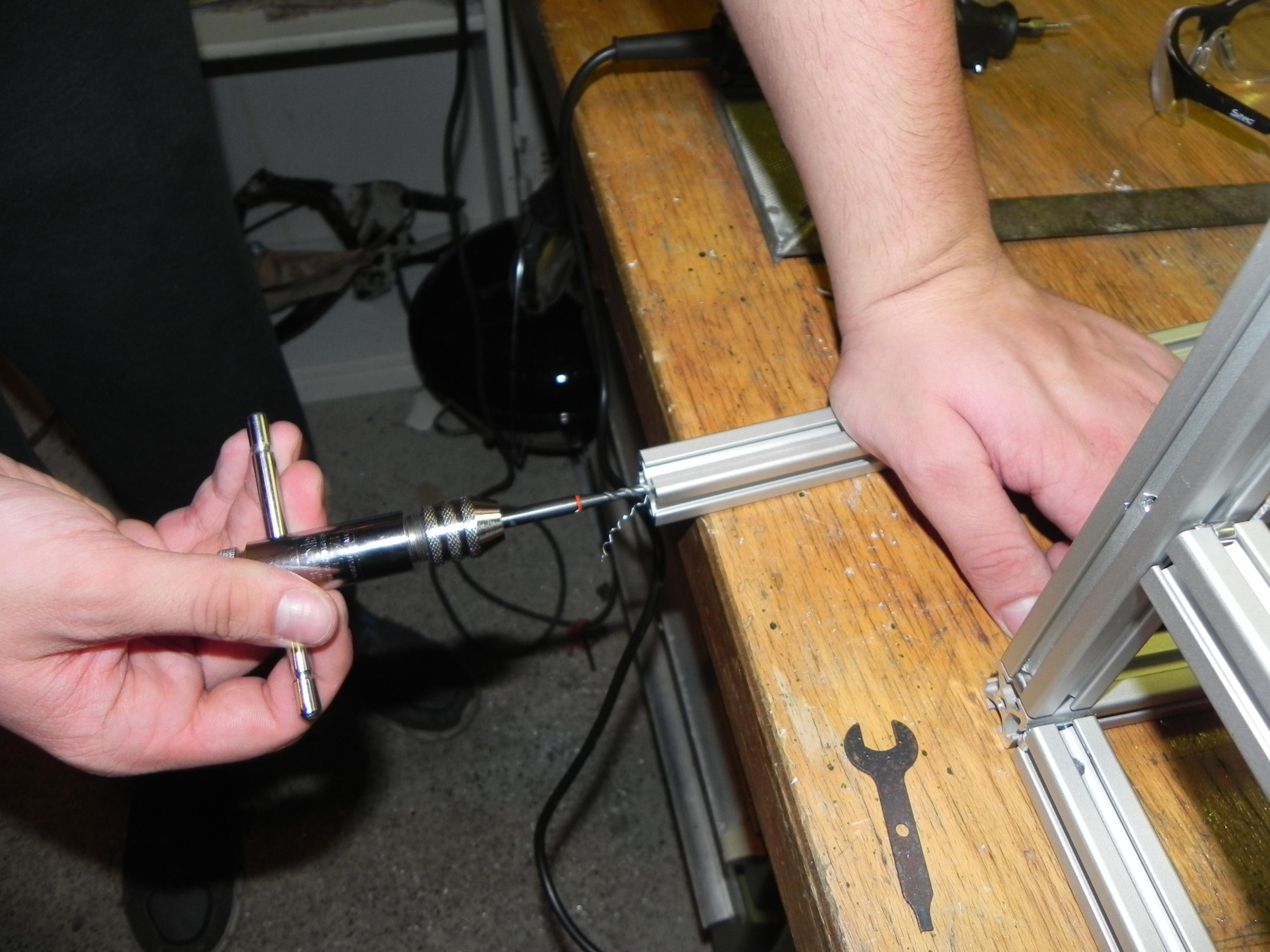

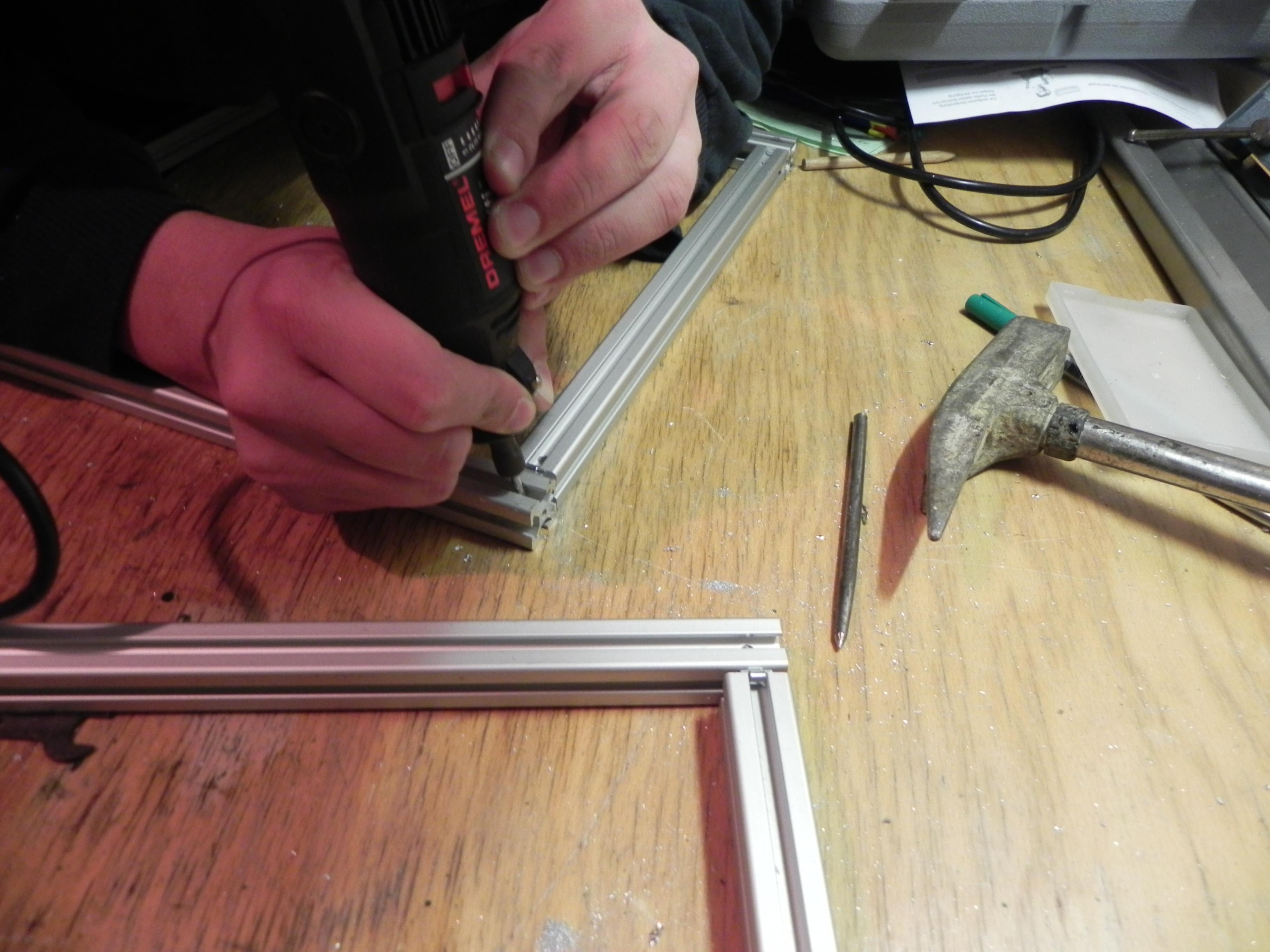

Nach 26 handgebohrten Gewinden, 26 Löchern für die Schrauben und einiger Fräßarbeit stand alles und machte einen stabilen Eindruck.
In den unteren ca. 10cm hohen Bereich soll das Netzteil, sowie die Festplatte bzw. SSD und möglichst alle Kabel wandern. Die Außenverkleidung soll aus dem undurchsichtigen Plastikplatten bestehen und einige 50mm Lüfter für die Belüftung der Festplatte sorgen. Außerdem soll Front-Audio und der Powerschalter hier verbaut werden.
Durch eine Aluminiumplatte getrennt soll das Mainboard zusammen mit der restlichen Hardware liegend verbaut sein. Wir sind noch nicht sicher ob wir die I/O-Blende ausfräsen oder die mitgelieferte I/O verwenden und wie wir die Grafikkarte montieren, da das Mainboard in den gekauften Gehäusen etwas nach innen gerückt ist. Die Hinterseite wird wahrscheinlich auch aus Aluminium bestehen, da das Mainboard damit in direktem Kontakt steht. Der Rest wird mit Plexiglas verkleidet und mit blauen LED's beleuchtet.
Für Tipps sind wir sehr dankbar, da wir insbesondere beim Mainboard noch etwas unschlüssig sind.
Wir werden diesen Thread updaten, sobald wir neuen Content haben.
Vinzenz und Simon
