Deepcool New Ark 90 im Test: Das PC-Gehäuse mit Wasserkühlung ab Werk

 2/4
Carsten Lissack
36 Kommentare

Praktische Erfahrungen

Platz ist etwas, woran bei einem Big-Tower selten Mangel besteht. Folglich ist ein Großteil der Hardware innerhalb kurzer Zeit im Deepcool New Ark 90 verbaut. Die Installation der Wasserkühlung gestaltet sich trotz wortkarger Bedienungsanleitung verhältnismäßig einfach und erfreut sich einer hohen Sockelkompatibilität. Wer hätte gedacht, das eine AiO-Wasserkühlung aus dem Jahr 2018 noch eine CPU auf AM3-Sockel kühlen würde?

Etwas umständlicher ist da schon der Einbau von 3,5"-Festplatten in den dafür vorgesehenen Käfig. Hierfür ist zunächst die Frontverkleidung zu entfernen, anschließend muss an der linken Seite eine Sicherungsschraube entnommen werden. Erst jetzt lässt sich die Festplattenschiene entnehmen und eine HDD mit ihr verschrauben.

Der restliche Hardware-Einbau gestaltet sich sehr einfach und geht wieder schnell von der Hand. Dank zahlreicher Aussparungen im Mainboardtray sind zufriedenstellende Ergebnisse beim Kabelmanagement ohne größeren Aufwand zu erreichen.

Auch wenn das Deepcool New Ark 90 den Betrieb mit der integrierten AiO-Wasserkühlung vorsieht, lassen sich alternativ auch klassische luftgekühlte Prozessorkühler im Big-Tower verbauen. Diese dürfen eine Höhe von bis zu 188 mm aufweisen. Grafikkarten sind auf eine maximale Länge von 490 mm beschränkt, bei dem Netzteil sind es 312 mm. Hinter dem Mainboardtray ist mit 26 mm ausreichend Platz für das Verlegen dickerer Kabelstränge.

Diagramme
Grafikkartenlänge (Referenzdesign)
  • Benötigter Platz:
    • AMD Radeon HD 6990
      30,5
    • AMD Radeon HD 7990
      30,5
    • AMD Radeon R9 295X2
      30,5
    • Nvidia GeForce GTX 590
      28,0
    • Nvidia GeForce GTX 690
      28,0
    • AMD Radeon HD 6950
      27,5
    • AMD Radeon HD 6970
      27,5
    • AMD Radeon HD 7950
      27,5
    • AMD Radeon HD 7950 Boost
      27,5
    • AMD Radeon HD 7970
      27,5
    • AMD Radeon HD 7970 GHz
      27,5
    • AMD Radeon R9 290X
      27,5
    • Nvidia GeForce GTX 970
      27,5
    • AMD Radeon R9 285
      27,0
    • Nvidia GeForce GTX 570
      27,0
    • Nvidia GeForce GTX 580
      27,0
    • Nvidia GeForce GTX 780 Ti
      27,0
    • Nvidia GeForce GTX Titan
      27,0
    • Nvidia GeForce GTX 980
      27,0
    • Nvidia GeForce GTX Titan Black
      27,0
    • Nvidia GeForce GTX 1070
      27,0
    • Nvidia GeForce GTX 1080
      27,0
    • Nvidia GeForce GTX 680
      26,0
    • Nvidia GeForce GTX 1060
      25,0
    • AMD Radeon HD 6870
      24,5
    • Nvidia GeForce GTX 650 Ti Boost
      24,5
    • Nvidia GeForce GTX 660
      24,5
    • Nvidia GeForce GTX 660 Ti
      24,5
    • Nvidia GeForce GTX 670
      24,5
    • AMD Radeon HD 7850
      24,0
    • AMD Radeon HD 7870
      24,0
    • AMD Radeon R9 270X
      24,0
    • AMD Radeon RX 480
      24,0
    • AMD Radeon HD 6850
      23,0
    • AMD Radeon HD 7770
      21,0
    • AMD Radeon HD 7790
      21,0
    • AMD Radeon R7 260X
      17,5
    • AMD Radeon HD 7750
      17,0
    • Nvidia GeForce GT 640
      15,0
    • Nvidia GeForce GTX 650
      14,5
    • Nvidia GeForce GTX 650 Ti
      14,5
    • Nvidia GeForce GTX 750 Ti
      14,5
  • Vorhandener Platz:
    • Phanteks Enthoo Primo
      51,5
    • NZXT H630
      51,0
    • Cooler Master Cosmos C700P
      49,5
    • Corsair Graphite 760T
      49,0
    • Thermaltake Core X2
      49,0
    • LEPA Lenyx
      49,0
    • Deepcool New Ark 90
      49,0
    • Fractal Design Define R6
      47,7
    • Antec P380
      47,0
    • be quiet! Dark Base Pro 900
      47,0
    • Chieftec GP-01B
      46,5
    • Aerocool XPredator II
      46,0
    • Fractal Design Arc Midi R2
      45,5
    • Xigmatek Elysium
      45,4
    • Corsair Obsidian 550D
      45,2
    • Thermaltake Suppressor F31
      44,5
    • Thermaltake Urban S41
      44,0
    • Fractal Design Define R5
      44,0
    • In Win H-Frame 2.0
      44,0
    • Lian Li PC-O9
      44,0
    • Nanoxia Deep Silence 6
      43,5
    • Nanoxia CoolForce 2
      43,5
    • CoolerMaster Silencio 650
      43,4
    • Aerocool Strike-X ST
      43,0
    • Fractal Design Define R4
      43,0
    • XFX Type 1 Bravo
      43,0
    • Aerocool DS 200
      43,0
    • Fractal Design Define S
      43,0
    • BitFenix Ronin
      42,5
    • Lian Li PC-O6S
      42,5
    • Corsair Obsidian 500D
      42,5
    • Cougar Panzer Evo
      42,5
    • Cubitek Magic Cube AIO
      42,3
    • Cooler Master CM 690 III
      42,3
    • Phanteks Eclipse P400S
      42,0
    • BitFenix Shogun
      42,0
    • Enermax iVektor
      41,5
    • be quiet! Silent Base 800
      41,5
    • Aerocool DS 230
      41,5
    • Thermaltake View 27 Gull-Wing
      41,5
    • Cooler Master MasterCase 5
      41,2
    • Antec Solo II
      41,0
    • Enermax Ostog GT
      41,0
    • anidées AI-Crystal
      41,0
    • NZXT Noctis 450
      40,5
    • Jonsbo UMX4
      40,5
    • Lian Li PC-7HX
      40,0
    • Parvum Systems S2.0
      40,0
    • CoolerMaster MasterBox Lite 5
      40,0
    • Enermax GraceFun
      40,0
    • Lian Li Z70
      39,0
    • Cooler Master Cosmos II
      39,0
    • In Win 805
      39,0
    • BitFenix Pandora
      38,0
    • Corsair Obsidian 350D
      37,7
    • NZXT Phantom 820
      37,5
    • In Win 904
      37,5
    • Thermaltake Level 10 GT
      37,0
    • Phanteks Enthoo Evolv
      36,0
    • Zalman GS1200
      35,1
    • In Win H-Frame
      35,0
    • Phanteks Enthoo Evolv Shift
      35,0
    • Fractal Design Define XL
      34,5
    • SilverStone Sugo SG09
      34,5
    • Antec Signature S10
      34,5
    • Corsair Crystal 460X RGB
      34,5
    • BitFenix Phenom Mini-ITX
      34,2
    • SilverStone Raven 3
      34,0
    • BitFenix Phenom mATX
      34,0
    • Silverstone Fortress 04
      33,8
    • Silverstone Mammoth MM01
      33,8
    • SilverStone TJ08B-E
      33,6
    • Aerocool GT-S
      33,5
    • SilverStone Raven Z
      33,5
    • Lian Li PC-Q35
      33,5
    • NZXT Manta
      33,5
    • BitFenix Colossus
      33,4
    • Corsair Carbide 400R
      33,4
    • Fractal Design Meshify C
      33,4
    • Corsair Carbide Air 540
      33,0
    • In Win 301
      33,0
    • Aerocool Dead Silence
      32,8
    • BitFenix Merc Alpha
      32,5
    • Xigmatek Alfar
      32,5
    • Fractal Design Node 804
      32,5
    • Cooltek Antiphon Airflow
      32,5
    • Deepcool Tristellar
      32,5
    • BitFenix Shinobi
      32,0
    • Fractal Design Node 605
      32,0
    • BitFenix Neos
      32,0
    • Fractal Design Define Mini C
      32,0
    • Lian Li PC-V1020
      31,8
    • SilverStone TJ11
      31,5
    • Fractal Design Node 304
      31,0
    • Silverstone Raven RV05
      31,0
    • Streacom F12C
      31,0
    • SilverStone CW02
      30,5
    • anidées AI-6
      30,4
    • MS-Tech CA-0300 SE
      30,0
    • Lian Li PC-Q17
      29,8
    • Abee DX4
      29,0
    • Lian Li PC-Q28
      29,0
    • NZXT H2
      28,5
    • LanCool PC-K63
      28,4
    • NZXT Phantom 410
      28,0
    • Cubitek Mini Cube
      28,0
    • Nanoxia Project S Mini
      28,0
    • MS-Tech CA-0210
      27,8
    • BitFenix Raider
      27,0
    • Cooltek UMX1 Plus
      27,0
    • Cooltek U3
      25,5
    • Streacom FC8 Evo
      22,0
    • Streacom DB4
      20,5
    • Coolctek Coolcube
      18,5
    • Raijintek Metis
      17,5
Einheit: Zentimeter (cm)

Kompatibilität von Radiatoren

Kein Wunder, dass im New Ark 90 von Deepcool viel Platz für interne Wasserkühlungen vorhanden ist. Schließlich liegt der Schwerpunkt des Big-Towers darauf. Der Hersteller gibt übrigens an, dass die verbaute AiO-Wasserkühlung nicht für die Erweiterung mit zusätzlichen Komponenten vorgesehen ist. Dies ist für versierte Anwender zwar ohne Weiteres möglich, allerdings geht in diesem Fall die Garantie des Herstellers verloren.

Davon unbeeindruckt lassen sich bei bereits vorinstallierter Wasserkühlung mit einem Dual-Radiator (280 mm) im Innenraum in der Front ein Quad-Wärmetauscher (420 mm) und im Deckel ein etwas kleinerer Triple-Kühler (360 mm) einbauen. Auch am Heck ist Platz für ein 140-mm-Single-Modell.

Deepcool New Ark 90 – Testsystem
Deepcool New Ark 90 – Testsystem

Ist im Deckel ein Triple-Radiator verbaut, stehen dem Wärmetauscher in der Front maximal 63 mm inklusive Lüfter an Platz zur Verfügung. Ohne den Wasserkühler im Deckel können selbst die dicksten Radiatoren ohne Probleme verbaut werden. Dann wird allerdings der bereits im Innenraum eingesetzte Radiator verdeckt, ein Ausbau ist somit ratsam.

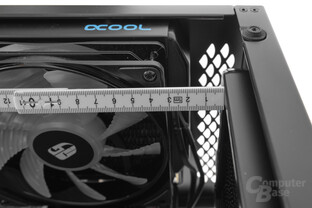

Deepcool New Ark 90 – 63 mm stehen in der Front zur Verfügung
Deepcool New Ark 90 – 63 mm stehen in der Front zur Verfügung

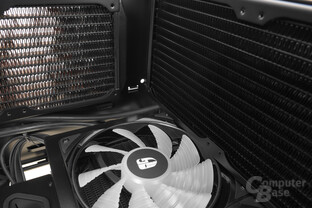

Deepcool New Ark 90 – Ist der Frontradiator dicker, werden die innenliegenden Lüfter verdeckt
Deepcool New Ark 90 – Ist der Frontradiator dicker, werden die innenliegenden Lüfter verdeckt

Dem Wärmetauscher im Deckel stehen bei verbautem Heckradiator ebenfalls bis zu 63 mm inklusive Ventilatoren zur Verfügung. Letzterer erzeugt dabei keinen Konflikt mit der mitgelieferten Wasserpumpe, die auf dem Sockel befestigt wird.

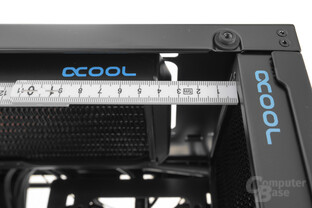

Deepcool New Ark 90 – Im Deckel dürfen es ebenfalls 63 mm Tiefe sein.
Deepcool New Ark 90 – Im Deckel dürfen es ebenfalls 63 mm Tiefe sein.

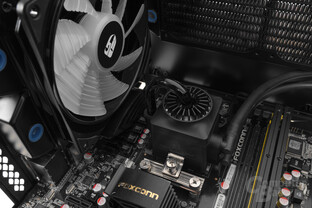

Deepcool New Ark 90 – Ein 30-mm-tiefer-Heckradiator passt ohne Probleme
Deepcool New Ark 90 – Ein 30-mm-tiefer-Heckradiator passt ohne Probleme

Viel Platz mit bitterem Beigeschmack

Auch wenn in das Deepcool New Ark 90 insgesamt viel Kühlfläche für eine interne Wasserkühlung untergebracht werden kann, so sind doch einige Abstriche in Kauf zu nehmen. Der größte Kritikpunkt ist, dass für die Verwendung einer größeren eigenen Wasserkühlung der werksmäßige Kreislauf ausgebaut werden muss. Das bedeutet wiederum viel Aufwand und den Verlust der Herstellergarantie.
