230mm-Lüfter in rot gesucht... und überhaupt: ROT?

[Sharkoon FaN]

Kauf dir am besten Transparente Lüfter und strahle sie von unten und oben mit den Revoltec Laser LEDs an
Hab ich mit dem Seitenlüfter meines Rebel 9 Value so gemacht.
http://cgi.ebay.de/Revoltec-Laser-L...14&_trkparms=72:1229|66:2|65:12|39:1|240:1318
MfG Sharkoon FaN



[Singler]

hast du fotos, wie das in LIVE aussieht? Stell mir das Ergebnis nicht sonderlich überzeugend vor...



[AdrianoNo1]

Wenn du handwerklich begabt bist, kann ich dir diesen Link ans Herz legen

*Klick*


MfG



[M.Powell]

@M.Powell vllt. kannst du es ja einfach hier ins forum schreiben könnte nicht nur singler helfen....

OK auf Wunsch ein HowTo zum Installieren von LEDs

Also sonderlich schwer ist das nicht.
Zunächst braucht ihr ein Lötset.
Dann pro LED einen 560 Ohm Widerstand. ---> http://www.led-store.ch/560-ohm-widerstand-p-39.html
Dann natürlich die LEDs. z.B die hier: ---> http://www.led-store.ch/blau-6900mcd-p-29.html
Dann ein Lüfer 3-Pin Kabel. ---> http://www.caseking.de/shop/catalog/PC-Zubehoer/Adapter-Kabel/3-Pin-Verlaengerung-30cm::178.html

Voraberklärung der Funktionen der Kabel beim 3-Pin stecker.
Über das rote (plus-pol) und über das schwarze (minus-pol) Kabel fließt der Strom (5-12V Gleichspannung).
Das gelbe Kabel dient nur dazu die Drehzahl abzulesen, kann also weg. --> Knipst es einfach ab, oder wenn ihr spezielles Werkzeug habt könnt ihr es auch elegant abmontieren.

Übrig bleiben nun nur das schwarze (-) und das rote (+) Kabel:

http://www.abload.de/image.php?img=schwarz-rot-brig23zo3.jpg

Nun schneidet ihr die den weiblichen Stecker ab, so dass nur noch der männliche Stecker und die zwei Kabel übrig bleiben:

http://www.abload.de/image.php?img=mnnlich2kabelbrig1y0h.jpg

Jetzt legt ihr neben das rote Kabel (+) den Widerstand und schneidet dann soviel vom Ende des roten Kabels (+) ab, wie lang der Widerstand ist und lötet dann den Widerstand an das rote Kabel an, vergisst vorher nicht die rote isolierung des Kabels ein bisschen abzuschnipsen, damit der Draht frei wird:

http://www.abload.de/image.php?img=wiederstandeinfgen2zuz.jpg

So, jetzt wird die LED angelötet. Grundsätzlich gilt:

Kurzes Bein nach Minus (-/schwarzes Kabel), langes Bein nach Plus (+/rotes Kabel):

http://www.abload.de/image.php?img=ledanltenmpyd.jpg

Nun lötet ihr sie an und fertig ist eure LED.

Natürlich können auch mehrere, z.B. sieben LEDs an einem männlich 3-Pin Stecker angeschlossen sein, das sehe dann so aus:

http://www.abload.de/image.php?img=7ledsbupf.jpg

Ihr müsst einfach nur an den Anfang des roten, bereits mit dem Widerstand modifizierten Kabels (+) einen Draht löten, und dann an den draht 5 weitere, an denen ihr je einen Widerstand und das lange Bein (+) der LED anlötet. Nun nimmt ihr noch einen Draht und lötet alle kurzen Beine (-) an dieses an. Diesen Draht mit all den kurzen Beinen führt ihr bis hinter das kurze Bein der bereits installierten LED und lötet es da an das schwarze (-) Kabel.

Fertig.

Ich hoffe es war einigermaßen Verständlich und ich konnte euch weiterhelfen.
Und sorry für die etwas krukeligen Zeichnungen.



[Sharkoon FaN]

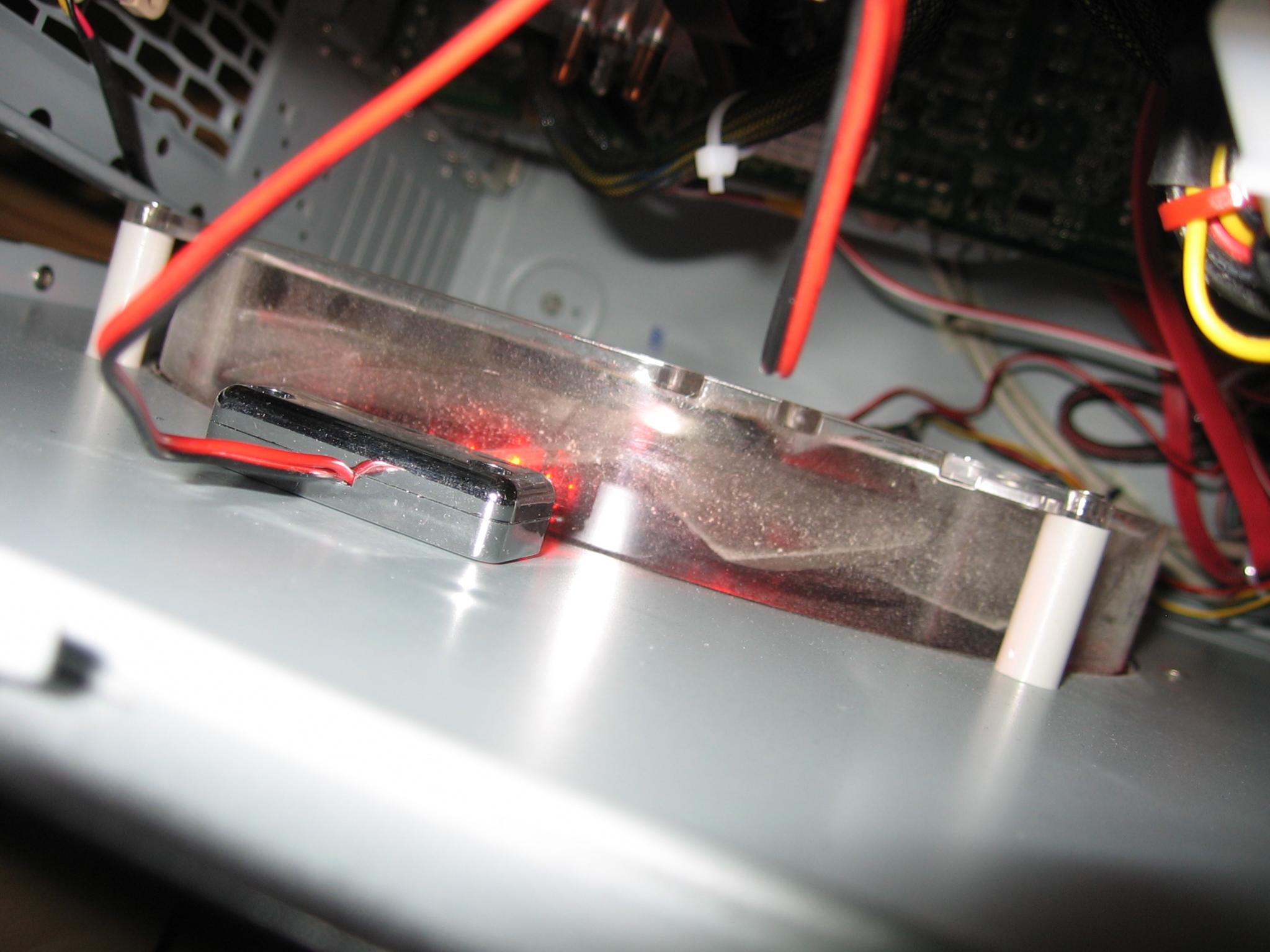

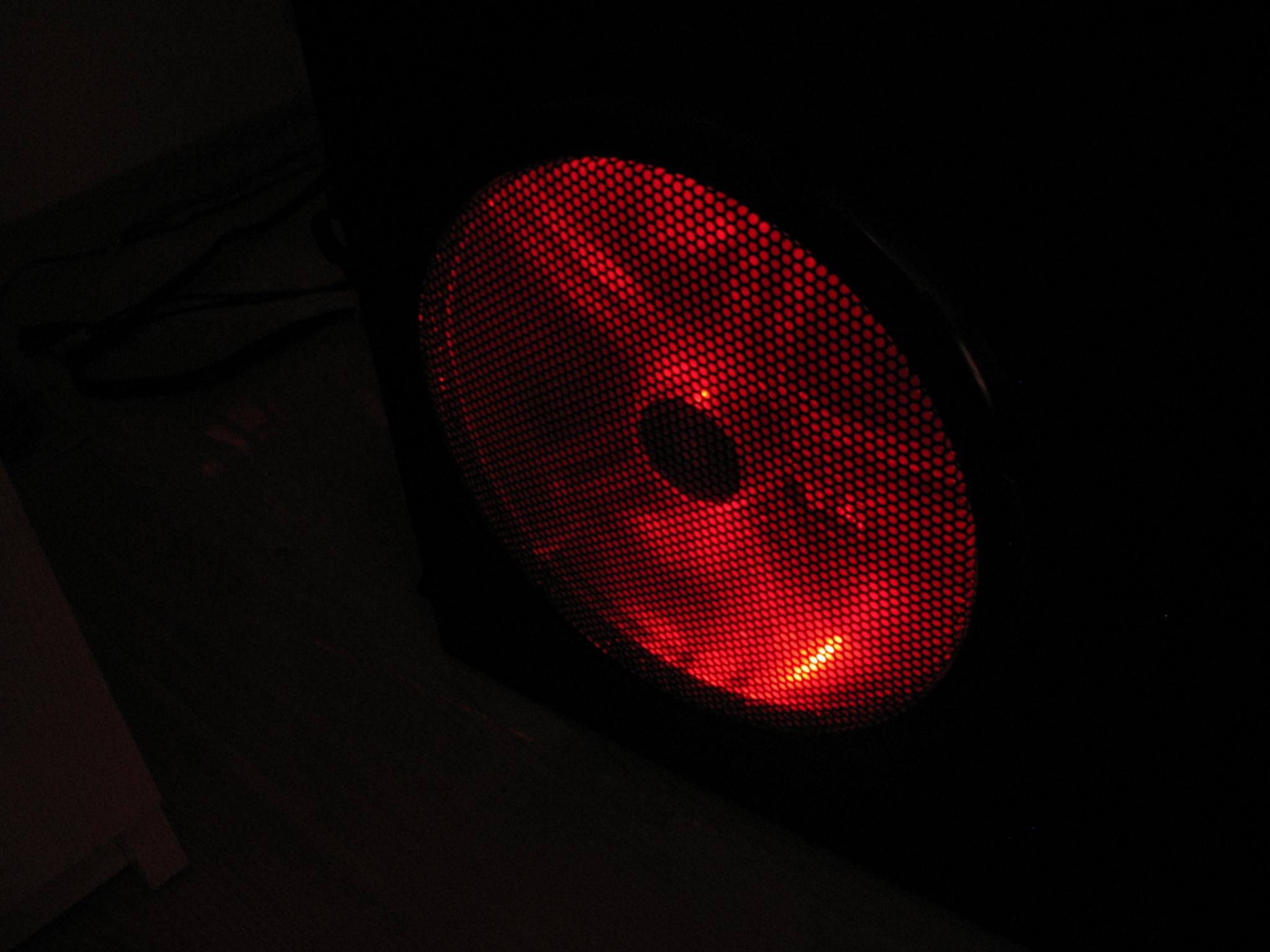

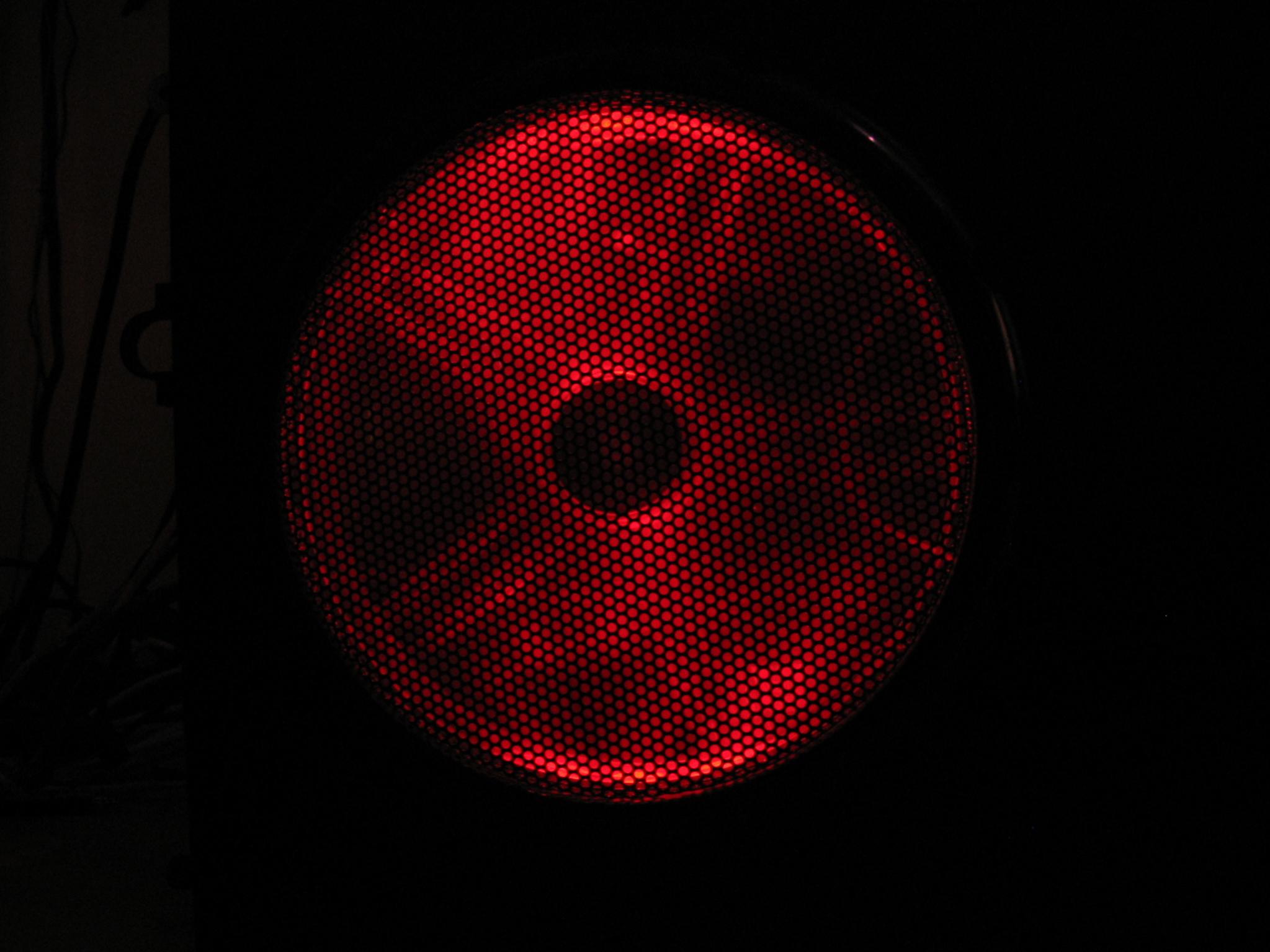

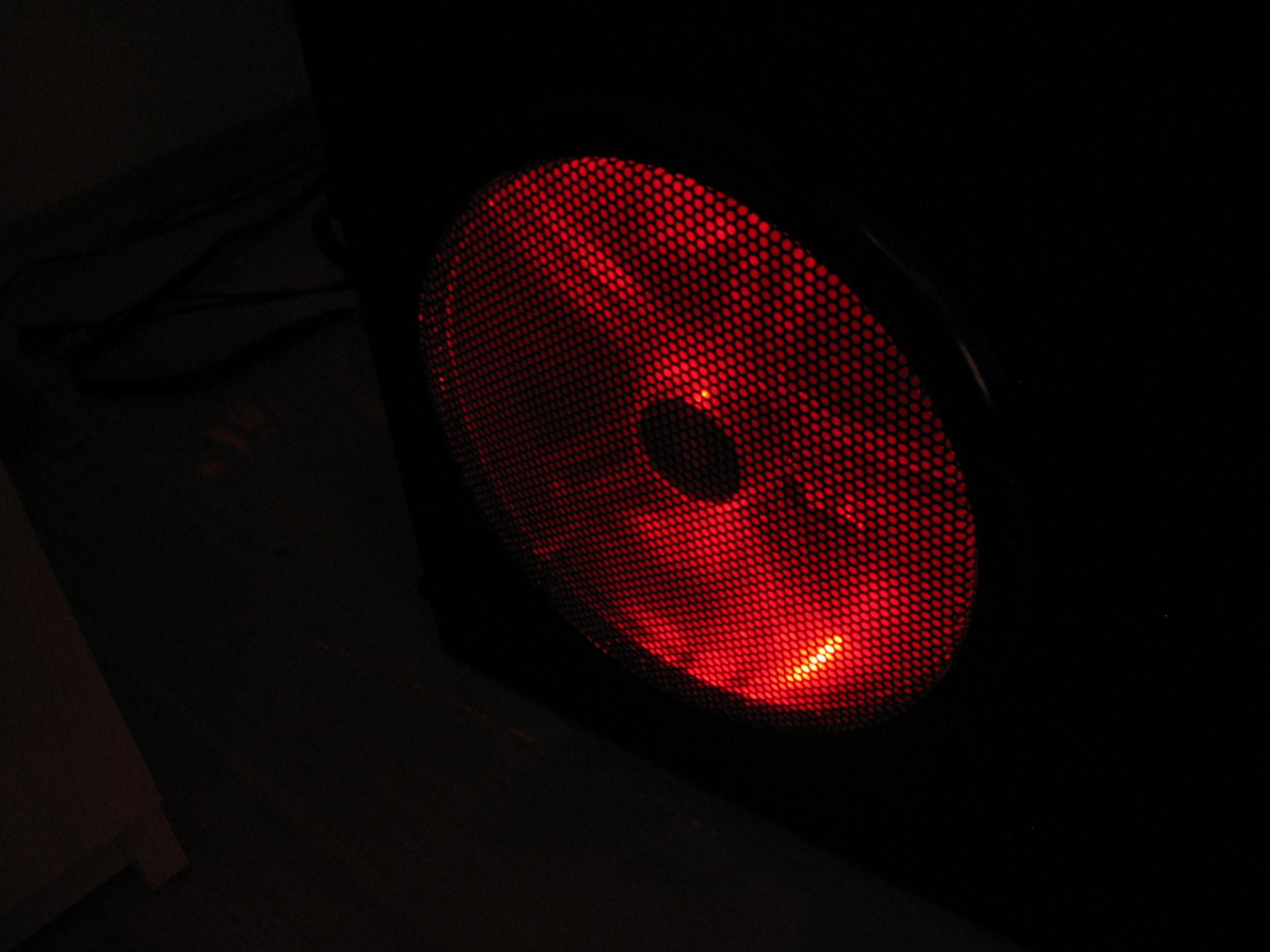

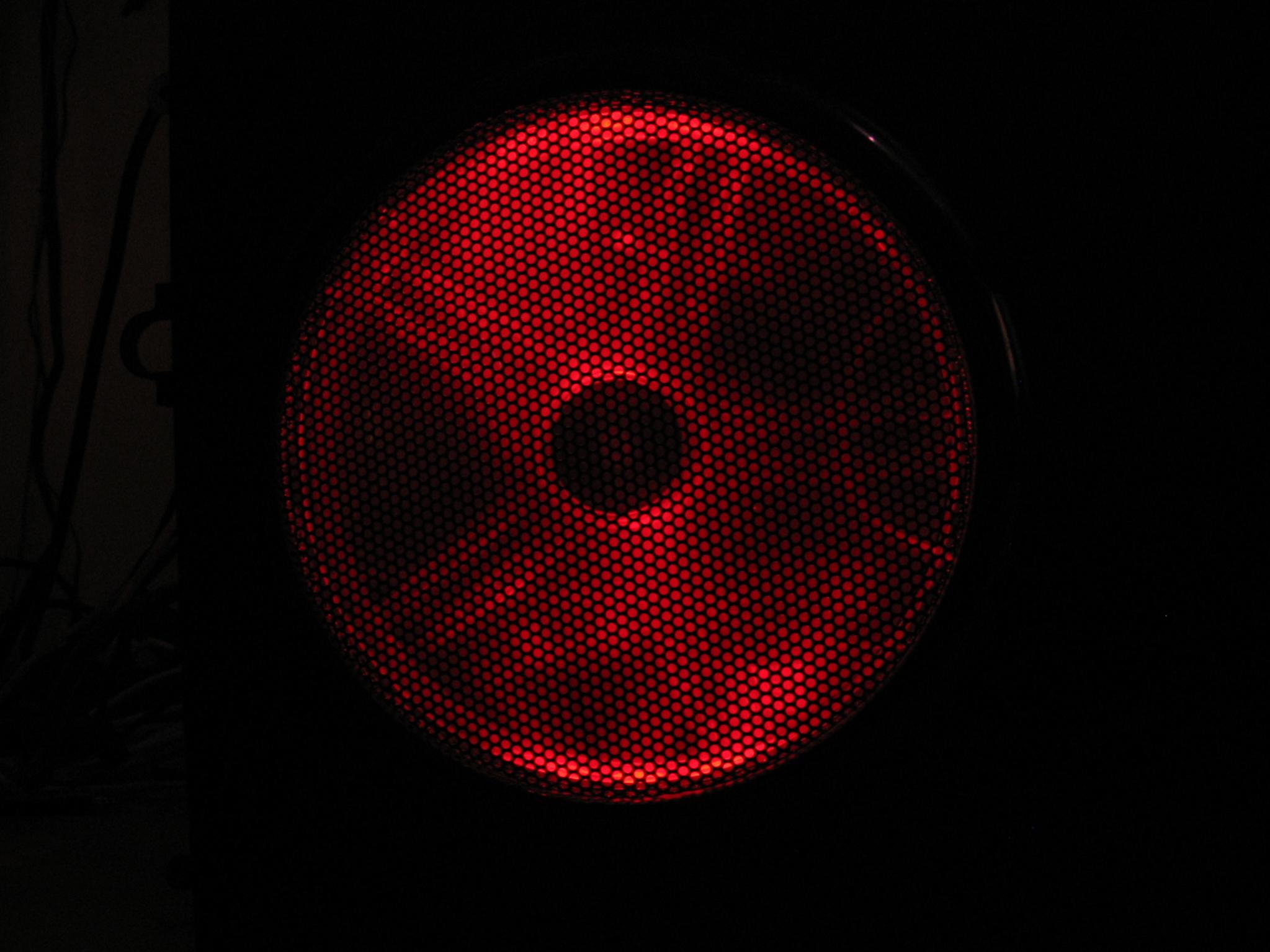

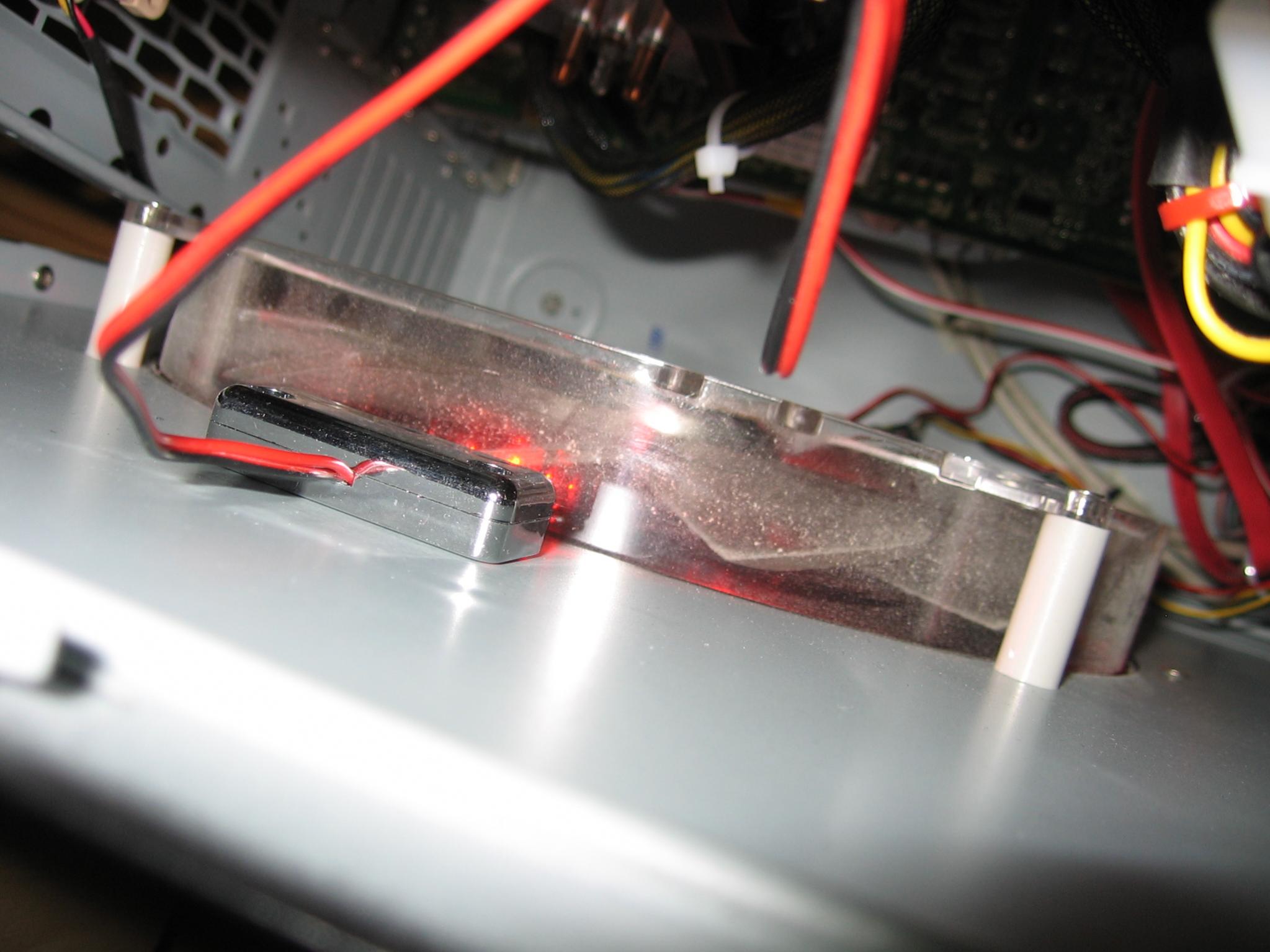

Hier die LIVE Bilder, zu beachten ist das die Rote Farbe in Natura etwas mehr verteilt ist und nicht nur so ein Streifen in der Mitte
MfG Sharkoon FaN



[zulu1]

vielen dank m.powell das wird mir helfen vllt. sogar anderen!
jetzt bräucht ich noch empfehlenswerte lüfter mit gutem airflow aber trotzdem nciht zu laut



[M.Powell]

@ zulu, du könntest eigentlich sogar schwarze Lüfter nehmen, und in die die LEDs installieren. Das wäre dann so wie hier: http://www.dexgo.com/index.php?site=artikel/view.php&rubrik=How2do&id=37

Also ich finde, dass das gar nicht so schlecht aussieht, nur würde ich das mit dem Isolierband anders lösen. Denn diese Art gefällt mir nicht ganz so gut.

Aber als "normalen" schwarzen Lüfter könnte ich dir den hier empfehlen: http://www.caseking.de/shop/catalog...-Stream-120mm-SY1225SL12M-1200rpm::10804.html
+
http://www.caseking.de/shop/catalog...lman/Zalman-FanMate-II-New-Edition::2103.html

So wirklich leise Moddinglüfter könnte ich dir nicht empfehlen, da ich selbst auch keine besitze aber vllt der hier? : http://www.caseking.de/shop/catalog...ocool-V12-BlackLine-Edition-120mm::11545.html

der schaut ziemlich vielversprechend aus. Mit der Zalman-lüftersteuerung für 3,90€ bestimmt n Klasse Lüfter...

MfG,
Powell
