2in 1Out Switch mit zwei Schaltern.

[GreenDie]

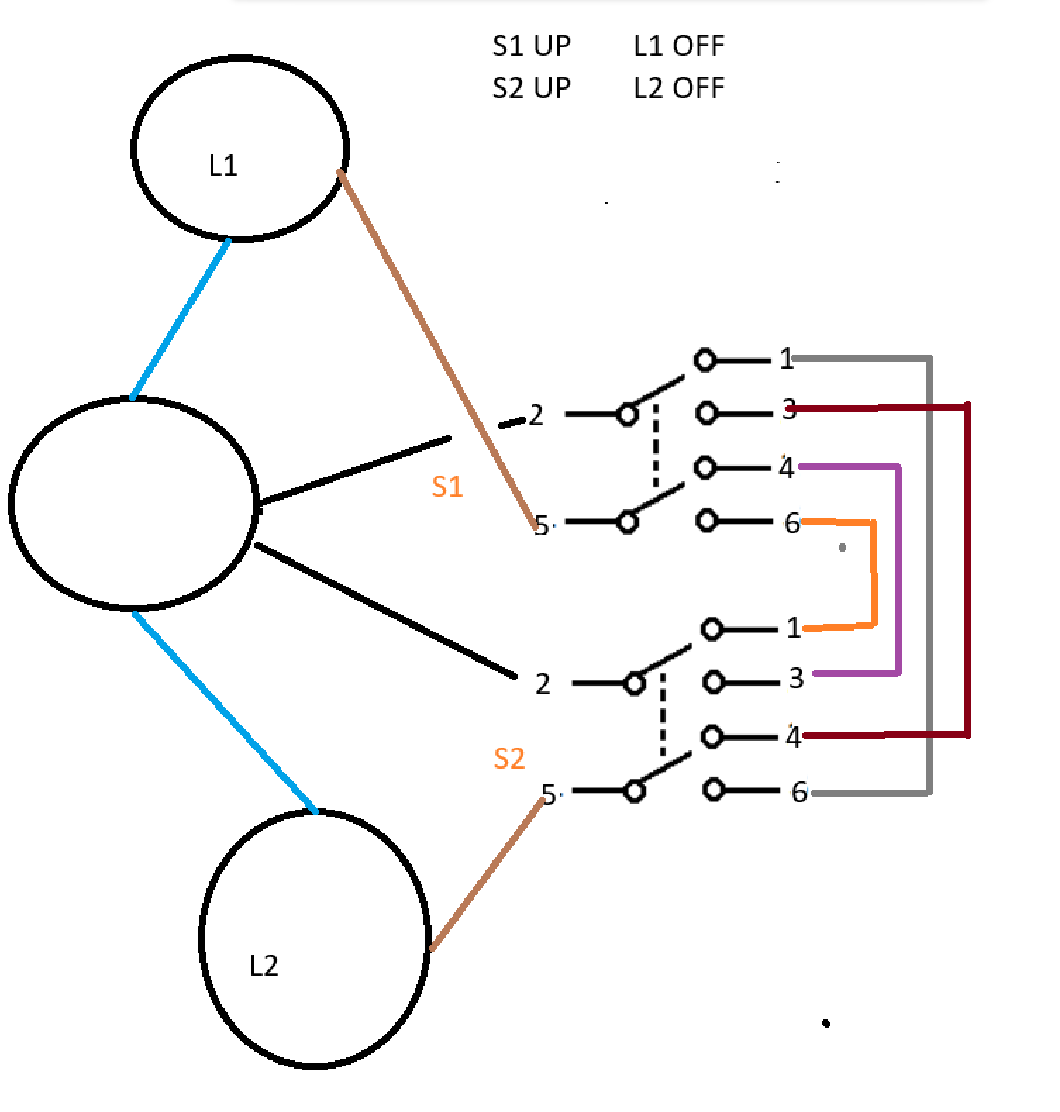

So ich hab das mal skizziert und analysiert...
Ich hoffe du kannst es lesen...
Wie gesagt, das funktioniert so nicht...

Ergänzung (3. Januar 2024)

So sind entweder immer beide Lautsprecher zugeschalten oder keiner...

Ergänzung (3. Januar 2024)

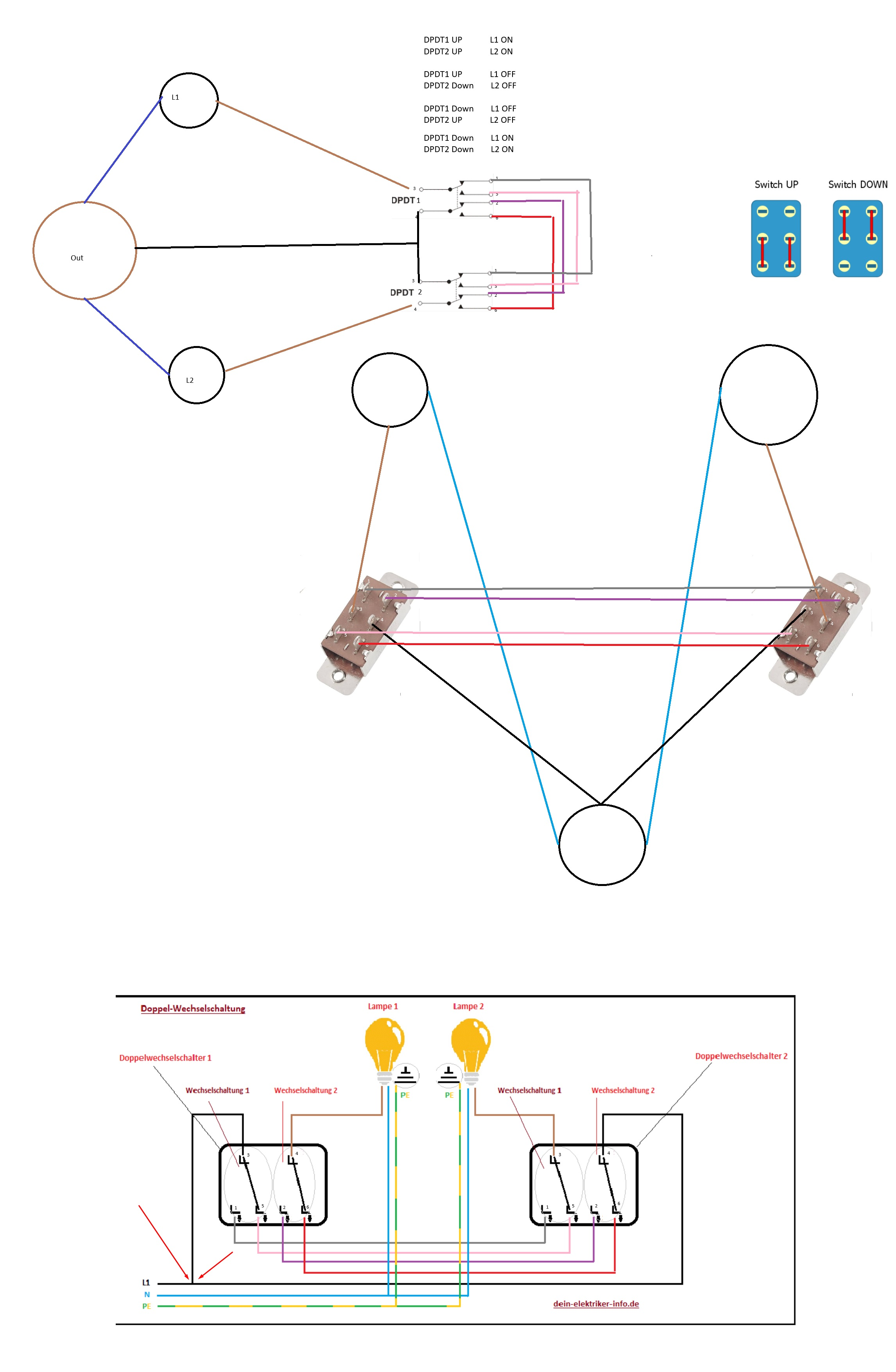

Es tut mir leid, aber ich habe die Schaltung auch schon oft gesehen, und versucht damit etwas anzufangen.. Aber das sind Doppel Wechselschalter...
Damit kann man von Zwei Orten, Zwei Lampen ein und Ausschalten.
Aber wenn du an einem an einem BEIDE umschaltest, dann gehen auch beide Lichter an/aus.
Ich möchte aber nur EIN Lautsprecher ausschalten bzw. den andern umschalten.



[Holgip]

Stimmt, du hast Recht. Dann ist das Schaltbild Grütze und würde auch mit 230V nicht funktionieren.
Dann bleibt also doch nur noch die Option mit dem Relais.



[GreenDie]

Ja Keine Ahnung. Ich denke, dass es doch irgendwie möglich ist.. Aber das sind 400 Möglichkeiten wie man das verkabeln kann... und ich denke irgendein Schlauer tüftler, Gelernter Elektriker weiß wie das geht weil das in irgendeinem Lehrbuch steht... und ich muss nicht jede möglichkeit austesten...
Am einfachsten wäre ein Programm oder so..



[Holgip]

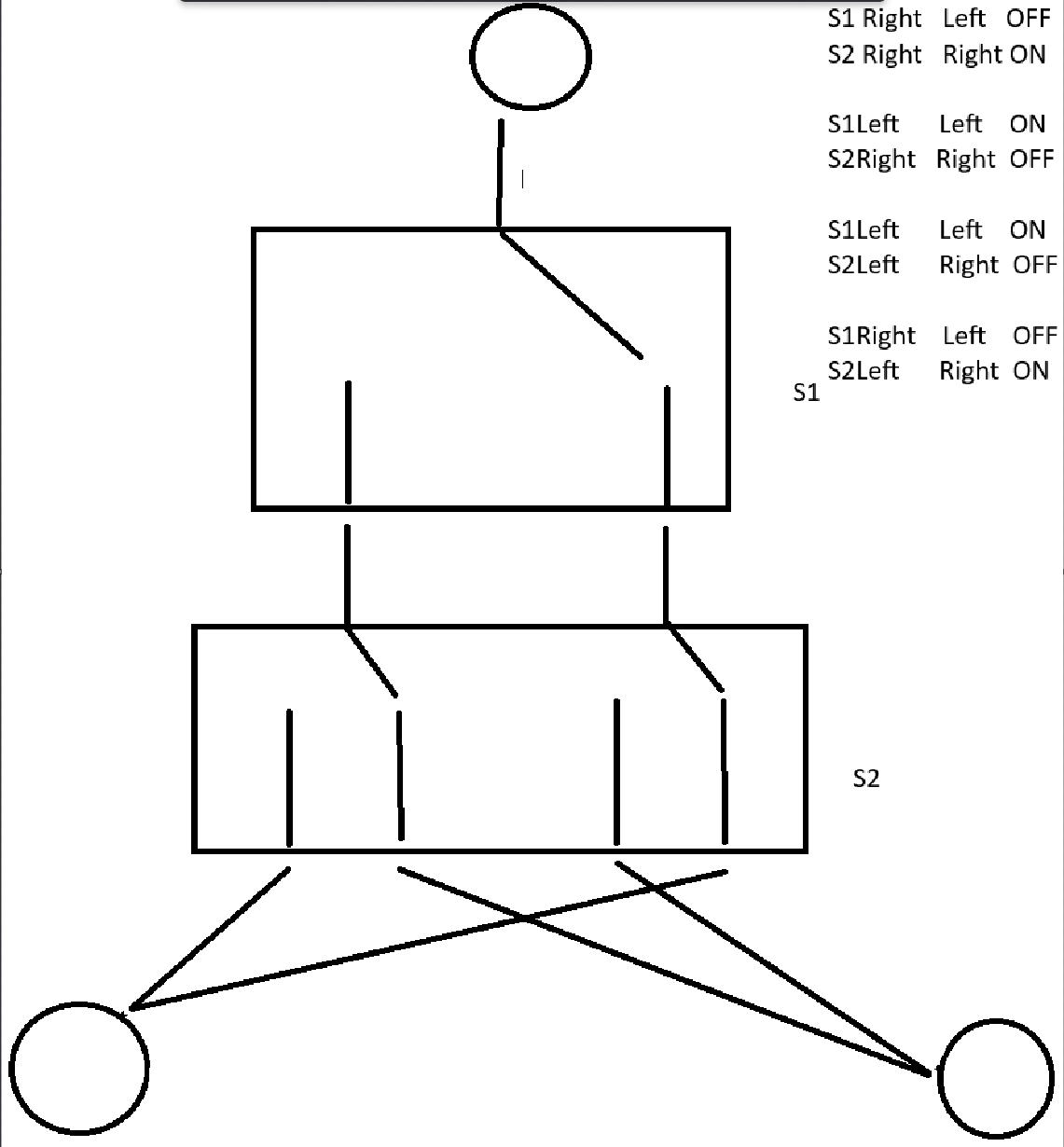

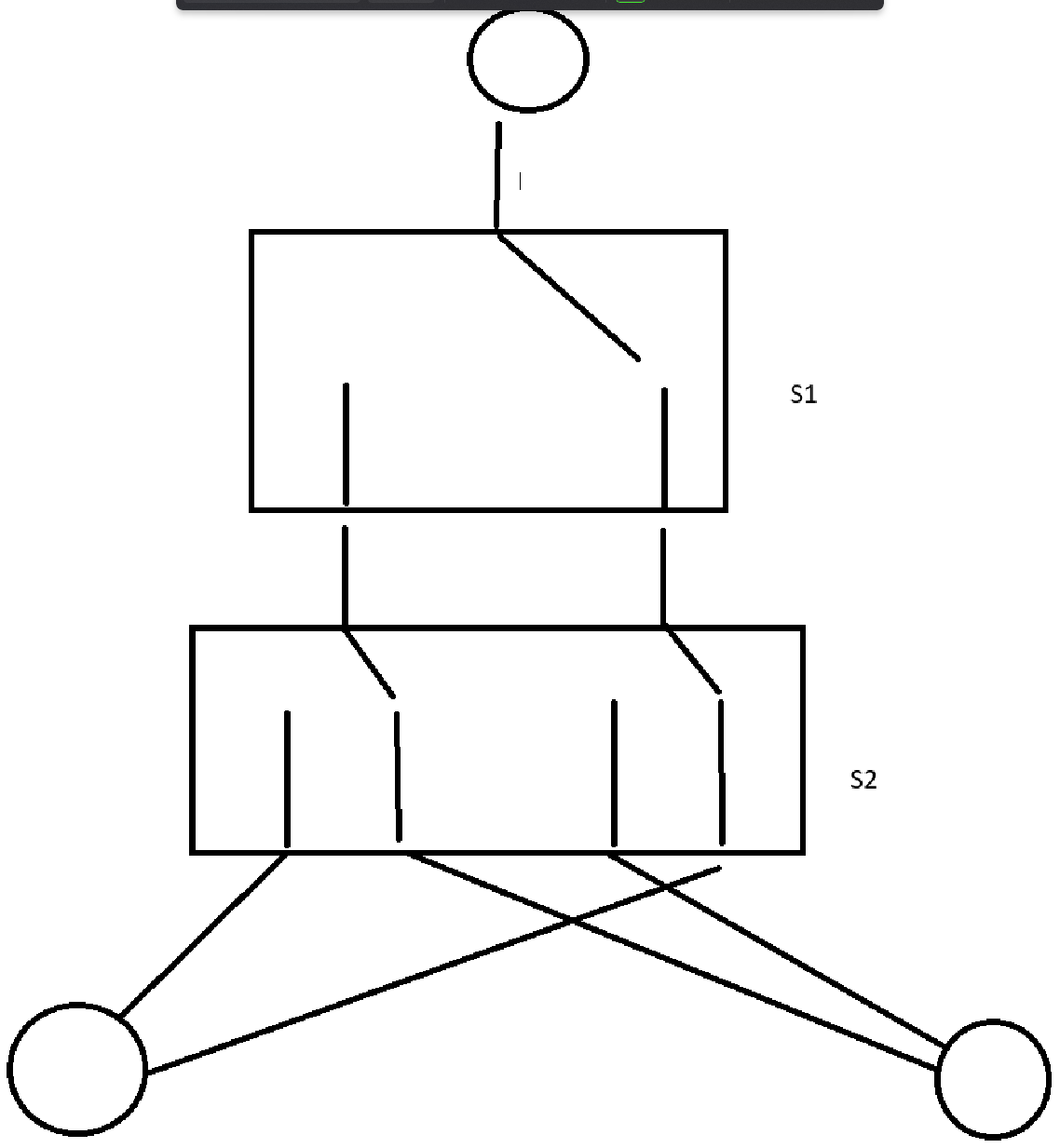

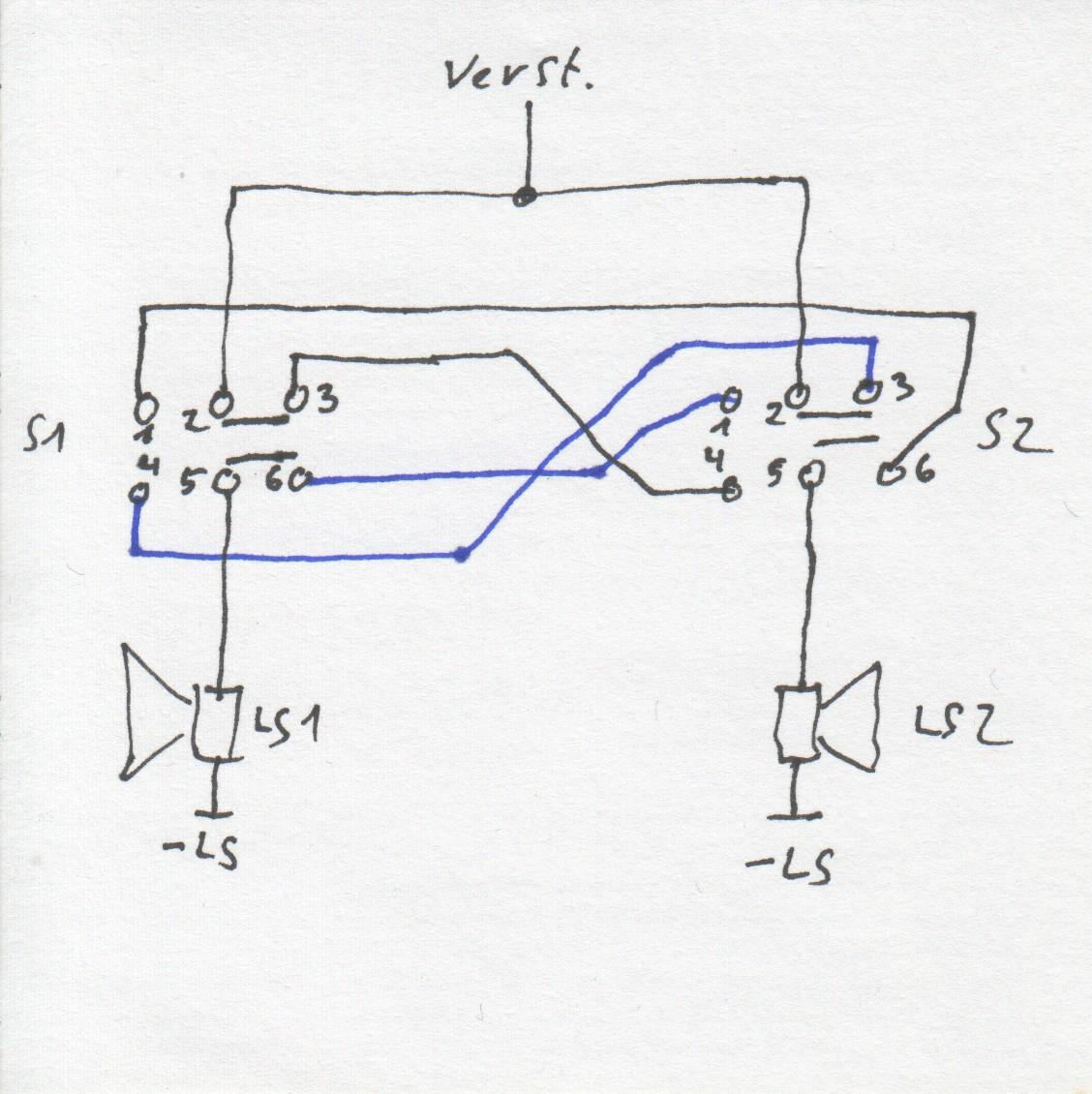

Habe nochmal ein wenig Hirnschmalz in die Sache investiert und folgende Schaltung kreiert:

Schau nach, ob es so klappt, nicht daß ich was übersehen habe.



[GreenDie]

Hammergeil. Danke, Mein Gehirn ist leider schon Matsch.
Ich probiers kurz aus

Ergänzung (3. Januar 2024)

Funktioniert noch nicht..
Es darf keinen Zustand geben, in dem beide Off sind...

Ergänzung (3. Januar 2024)

Ich glaube das wird nie manuell funktionieren...

Ergänzung (3. Januar 2024)

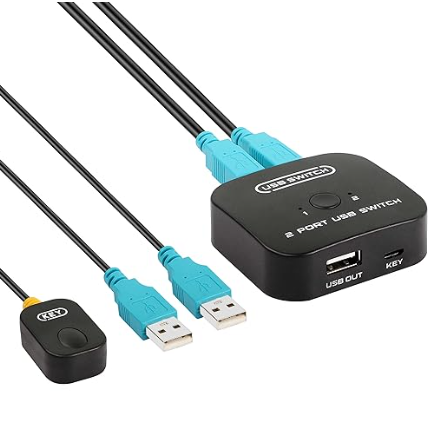

Vielleicht funktioniert es mit so einem...

Ergänzung (3. Januar 2024)

Ich glaube das wird nie funktionieren...

Ergänzung (3. Januar 2024)

Ich denke bei Solche USB Switches mit dem KEY funktionieren auch nur über ein Relais dass über den USB Port Strom bekommt...
Irgendwie muss sich der Zustand gespeichert werden...

Ergänzung (3. Januar 2024)

Hab ne Tolle Antwort von jemandem bekommen...

Ergänzung (3. Januar 2024)

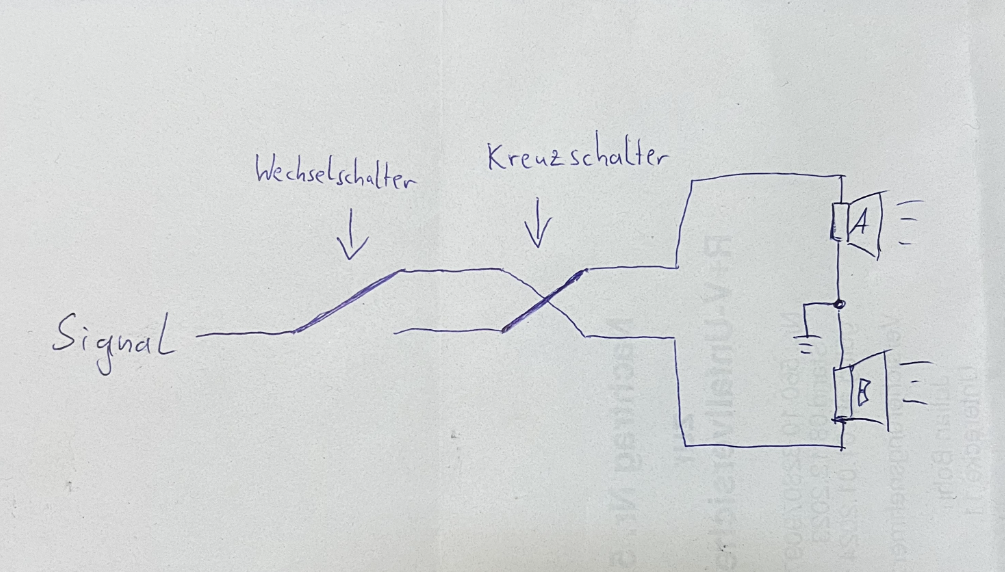

So funktioniert das...



[GreenDie]

so funktioneirt das...



[Holgip]

Ah! Das ist ja viel einfacher. Tja, auf die simpelsten Sachen kommt man nur schwer.

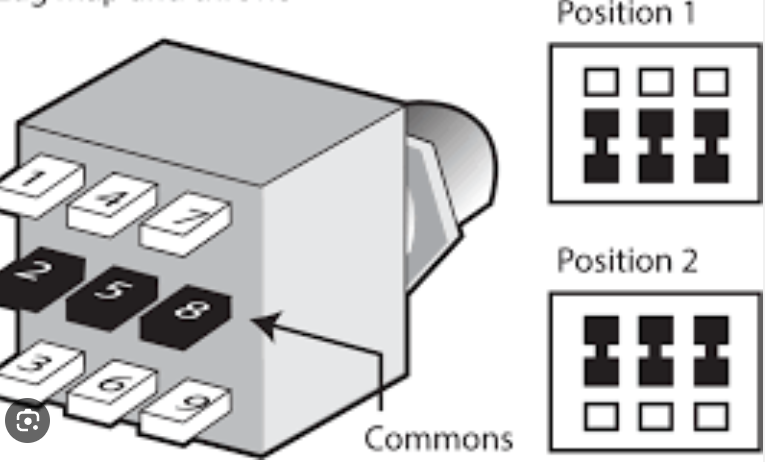

Das mit dem Kreuzschalter funktioniert aber nicht. Da ist dann tatsächlich ein 2xUm Schalter notwendig, wie du es herausgefunden hast.



[GreenDie]

jetzt muss ich noch wissen wie dick die kabel sein sollten Das lngste ist 10 Meter lang

und ähm wie ich das mit dem RCA Kabel mache.. Der Passive Lautsprecher hat ja nämlich nur einen RCA Stecker...
Hat ein Kabel mit einem RCA Stecker trotzdem 2 Leitungen?



[GreenDie]

Mhm das funktioniert irgendwie leider nicht...



[GreenDie]

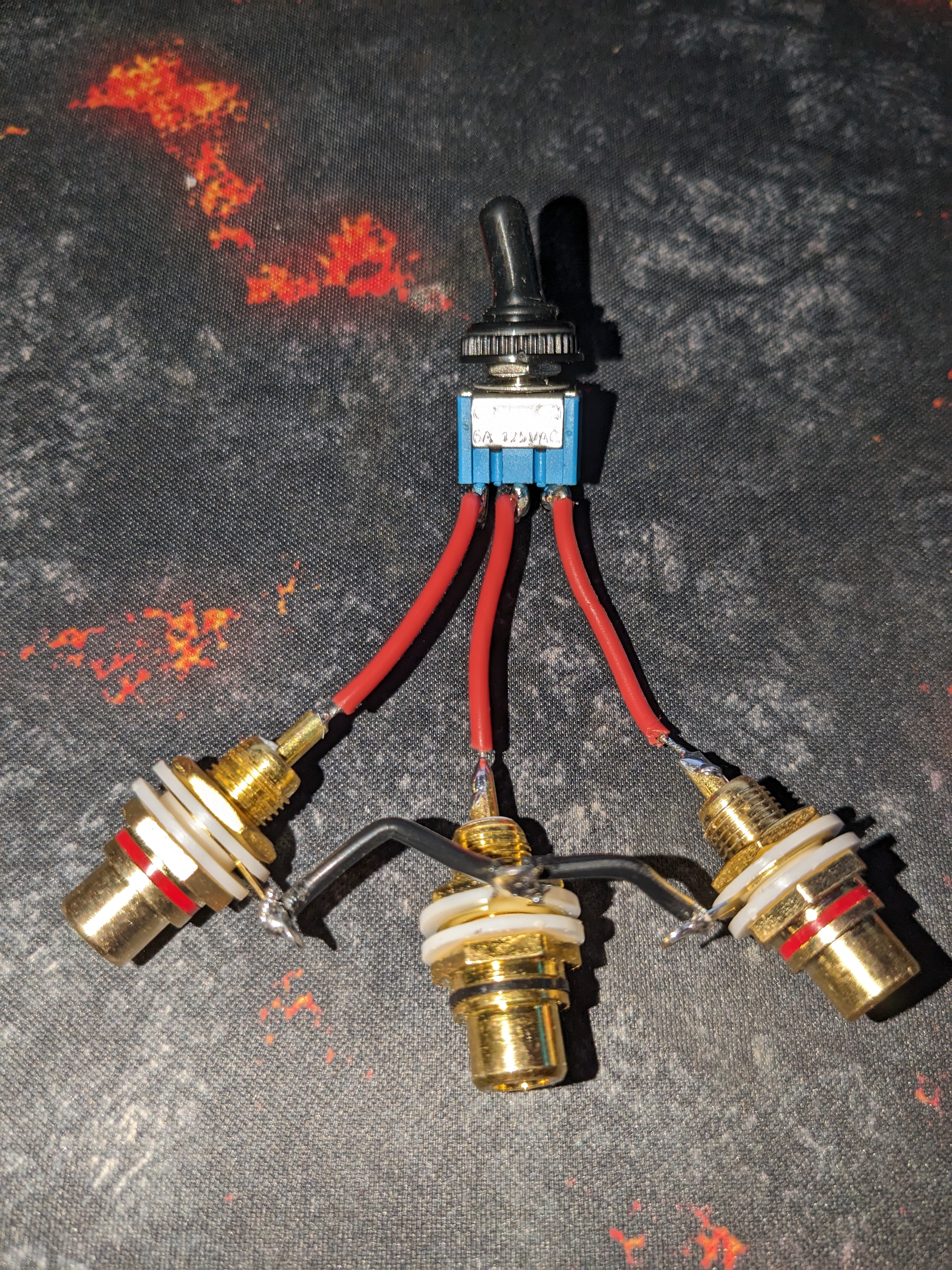

Der Switch ist beim Löten wahrscheinlich zu heiß geworden.. mit nem anderen geht's jetzt. Super - Projekt fertiggestellt ✌️
