4 PIN PWM Nachrüsten

[Street86]

Hallo, ich habe meinen älteren PC für meine Tochter wieder fit gemacht.
Beim Umbau ist mir aufgefallen das das Mainboard nur 3 PIN Lüfter Anschlüsse hat.

Dadurch hört sich der Rechner immer an wie eine "turbine".

Kann ich eine Steuerung für den Internen Gebrauch nachrüsten?

Sodass ich meine 4 PIN lüfter nutzen kann und die Drehzahlen sinken.

Viele Grüße

Street



[Drewkev]

Sodass ich meine 4 PIN lüfter nutzen kann und die Drehzahlen sinken.

Ginge auch über DC, wird dann halt über die Spannung geregelt. Da muss man aber schauen wie viel mindestens anliegen muss und ist vom jeweiligen Lüfter abhängig.

Zum nachrüsten braucht es einen Controller, da gibt es nicht viele, und über's BIOS kann man die auch nicht steuern da solche in der Regel über USB angeschlossen werden.



[Motorrad]

Schaue dazu mal nach "Lüftersteuerungen" bei geizhals.de nach!

Ansonsten, um welches Board geht es denn? Lassen sich dort die Fan- Header nicht steuern, sodaß du deine Lüfter spannungsreguliert betreiben kannst?



[ghecko]

https://www.amazon.de/Lüfter-Hub-CP...ywords=PC-Lüfter+Regler&qid=1690813731&sr=8-2
Damit kannst du 3 und 4-Polige Lüfter Spannungsregeln.



[wrglsgrft]

3-Pin-Lüfter lassen sich grundsätzlich schon auch steuern. Wie schon erwähnt wurde geht das über die Spannung.

Entweder bietet das Mainboard die Funktion über das BIOS oder man kann Teile wie die Noctua Low-Noise-Adapter zwischenschalten.

Um welches Mainboard und welche Lüfter geht es denn bei dir?



[Street86]

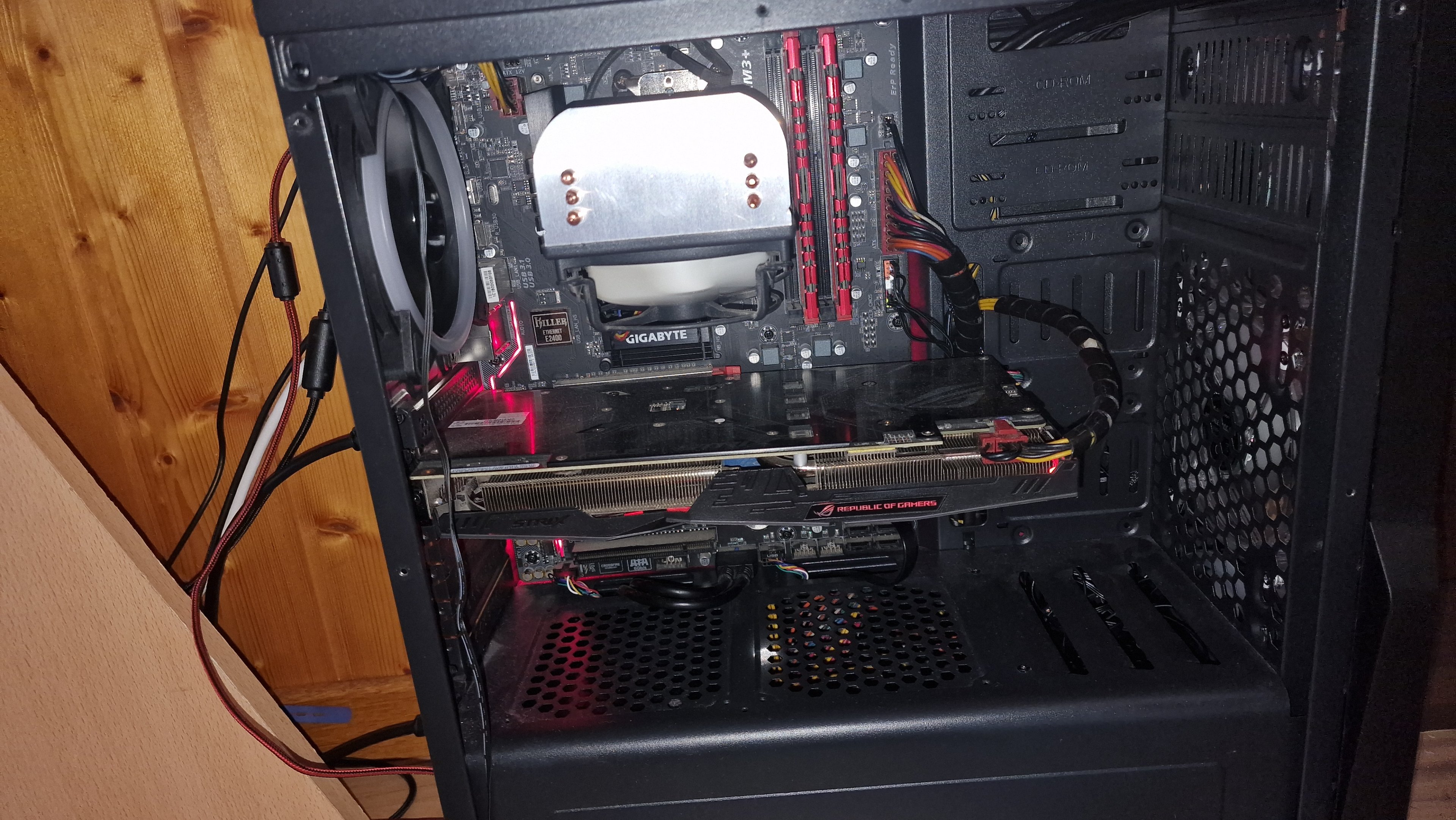

Es ist ein Gigabyte 970 Gaming Rev. 1 mit BIOS F2. CPU AMD FX8370.



[Drewkev]

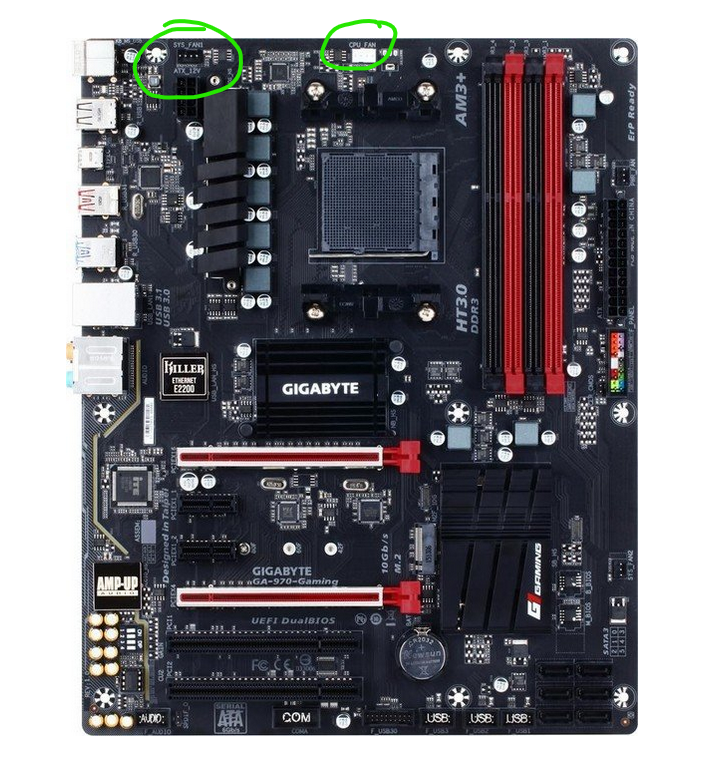

Das hier? Nun, das hat bereits zwei solcher Anschlüsse.



[Deathangel008]

Dadurch hört sich der Rechner immer an wie eine "turbine".[...]Sodass ich meine 4 PIN lüfter nutzen kann und die Drehzahlen sinken.

woher kommt denn immer der irrglaube dass man 3pin-lüfter nicht steuern könne und PWM automatisch geregelt würde bzw leise wäre?

das sind einfach zwei verschiedene arten der steuerung.

CPU AMD FX8370.

CPU-kühler?



[Street86]

Ja. Das ist das. Wo sind denn die Anschlüsse? Bin ich soo blind?



[Drewkev]

Wo sind denn die Anschlüsse?

Ganz oben, einmal mittig in weiß und einmal links in schwarz. Jeweils neben den Montagelöchern wo die Schrauben zum befestigen mit dem Gehäuse reinkommen.



[Street86]

Ergänzung (31. Juli 2023)

Ach da. Ok gefunden. Vielen Dank! Ich dachte der hat nur 3



[lkullerkeks]

Ja. Das ist das. Wo sind denn die Anschlüsse? Bin ich soo blind?



[Deathangel008]

einmal links in schwarz.

wobei hier laut handbuch die "Speed Control" auf dem zweiten pin liegt (im gegensatz zum CPU_FAN, da ist es der vierte pin). was spannung wäre. damals gab es durchaus noch einige MBs mit 4pin-headern die kein PWM können.


@Street86:
bei der kombination aus CPU, MB und CPU-kühler bzw dessen ausrichtung sollte man sich nicht wundern wenn die VRMs immer wieder mal überhitzen.



[Hauro]

Es ist ein Gigabyte 970 Gaming Rev. 1

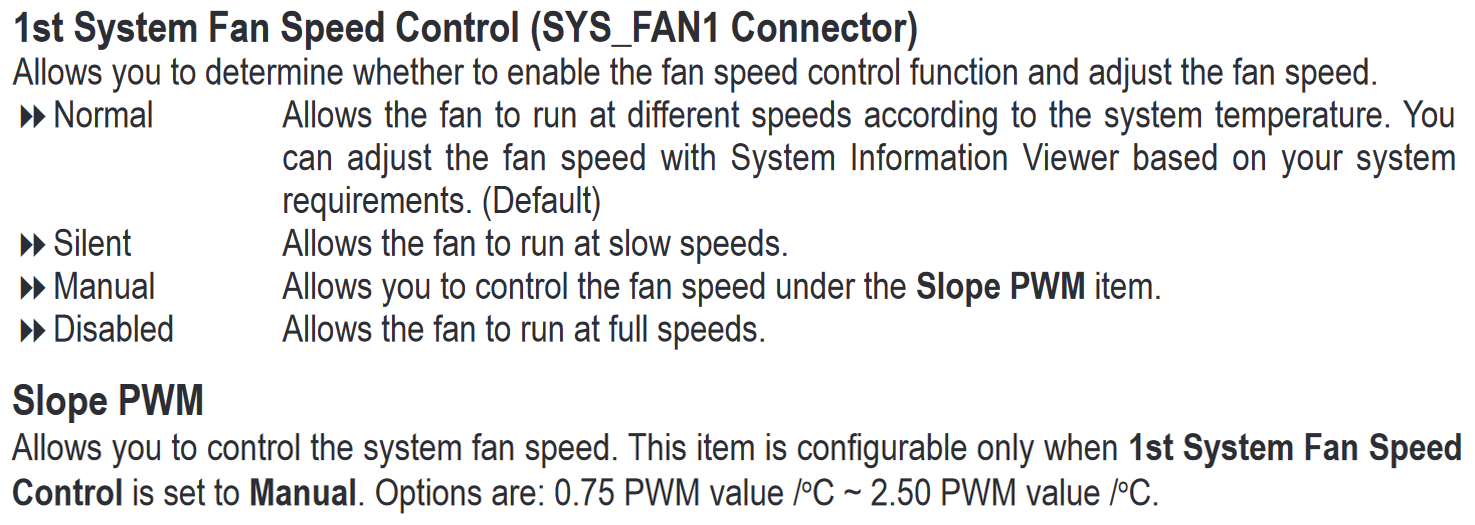

[Quelle: GA-970-Gaming User's Manual]

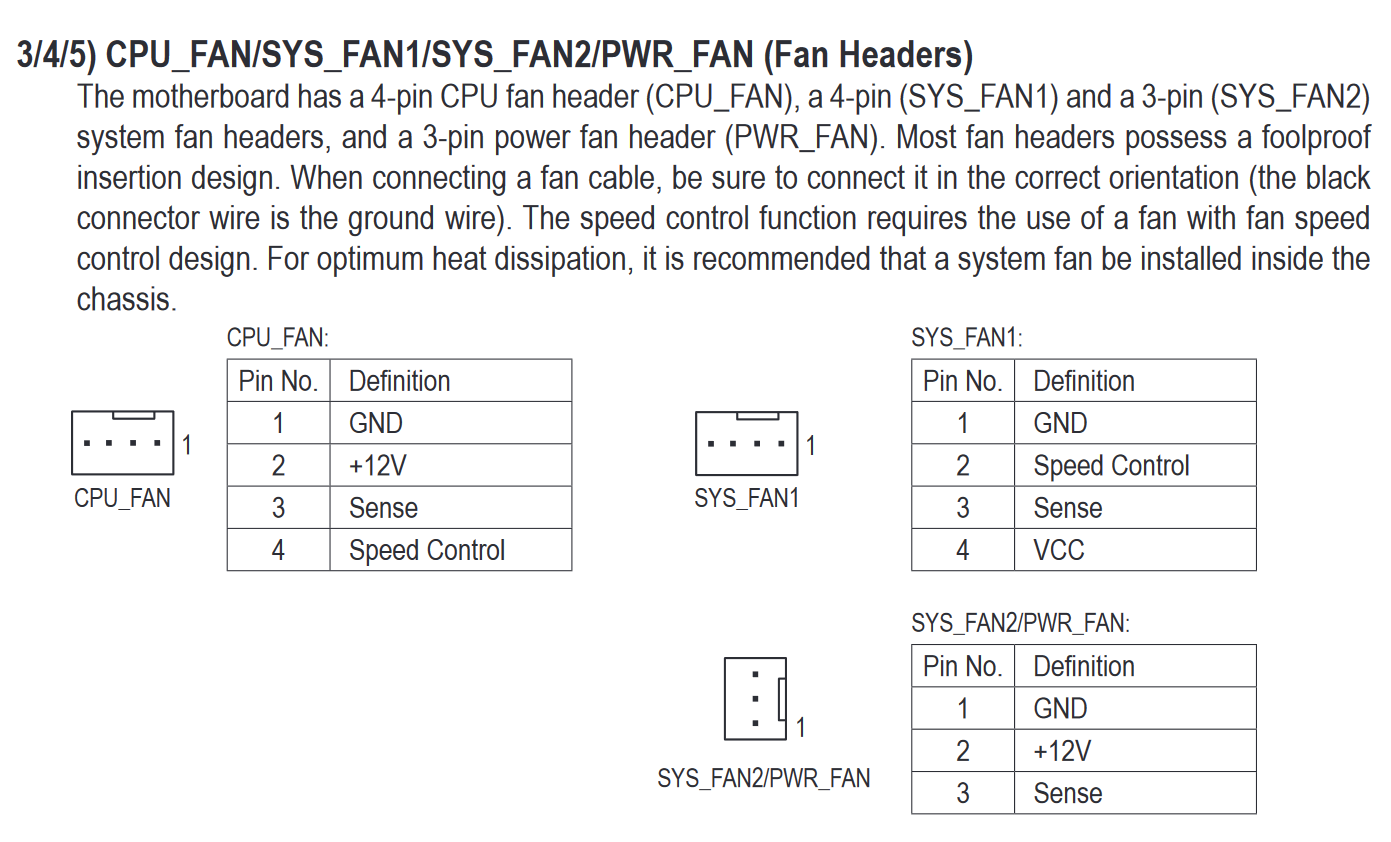

[Quelle: GA-970-Gaming User's Manual]

Sodass ich meine 4 PIN lüfter nutzen kann und die Drehzahlen sinken.

Damit lassen sich Gehäuse-Lüfter am SYS_FAN1 Anschluss über die Spannung steuern.

Zu beachten ist die maximale Leistung pro Anschluss (meist 12W = 1A * 12V) und die Anlaufspannung des / der Lüfter.



[Street86]

@Street86:
bei der kombination aus CPU, MB und CPU-kühler bzw dessen ausrichtung sollte man sich nicht wundern wenn die VRMs immer wieder mal überhitzen.

Guten Morgen, hierzu eine Frage. Was müsste ich machen, damit ich das verhindere?

An dem Schwarzen PINs kann ich da einen 6 Fach Splitter nutzen?

Beste Grüße Street



[wrglsgrft]

An dem Schwarzen PINs kann ich da einen 6 Fach Splitter nutzen?

Was dabei zu beachten ist wurde im Grunde schon erklärt:

Zu beachten ist die maximale Leistung pro Anschluss (meist 12W = 1A * 12V)

Was der Anschluss auf deinem Mainboard kann müsstest du im Handbuch finden. Ebenso müsste es zu deinen Lüftern Angaben zur Leistungsaufnahme geben.

Wenn der Splitter eine eigene Stromversorgung hat, ist das Ganze natürlich hinfällig.



[wolve666]

Was müsste ich machen, damit ich das verhindere?

Als CPU Kühler einen top Blow Kühler verwenden.

Bitte benutze Mal die Suchfunktion des Forums, das Thema speziell zu deiner CPU gab es hier schon sehr oft .



[Street86]

Was dabei zu beachten ist wurde im Grunde schon erklärt:

Ok, das schaue ich mir an.

Wenn der Splitter eine eigene Stromversorgung hat, ist das Ganze natürlich hinfällig.

Ja. Das hat er.



[Hauro]

Ja. Das hat er.

Dies funktioniert nur bei der Steuerung über das PWM-Signal, da hier immer +12V anliegen.

Pin-Belegung der PWM-Steuerung (CPU_FAN Anschluss)

• Pin Nr. 1: Ground
• Pin Nr. 2: +12V (fix)
• Pin Nr. 3: Drehzahl
• Pin Nr. 4: Steuerung (PWM-Signal)

Pin-Belegung der Spannungssteuerung (SYS_FAN1 Anschluss)

• Pin Nr. 1: Ground
• Pin Nr. 2: Steuerung (Spannung variabel bis +12V)
• Pin Nr. 3: Drehzahl
• Pin Nr. 4: nicht verbunden, +5V, NC, VCC, etc.
