Hallo zusammen!
Mittlerweile verbreiten sich hochauflösende Displays und Thunderbolt-Docks in Büros und im Privaten immer mehr. Die Kompatibilität untereinander ist nicht immer intuitiv und mit viel Ausprobieren und Recherche verbunden. Computerbase hat sich da mit seinen fast berühmten Artikeln zu USB-C oder Thunderbolt 4 positiv hervorgetan, speziellen Dank an @Jan für das stetige Updaten.
Trotzdem ist bei vielen Geräten z.B. nicht erkennbar, ob ich auch mehr als einen 4K-Bildschirm mit vernünftiger Frequenz (also 60Hz+) anbinden kann. Daher habe ich mal angefangen eine Übersicht zu erstellen, mit welchen Thunderbolt-Chips was möglich ist:
*wahrscheinlich vorgesehene ID, kam wohl nie auf den Markt
An der "PCI Vendor ID" könnt ihr am einfachsten den verbauten Thunderbolt-Controller erkennen: Entweder direkt in der TB-Software unter "Info" oder im Gerätemanager unter "Systemgeräte".

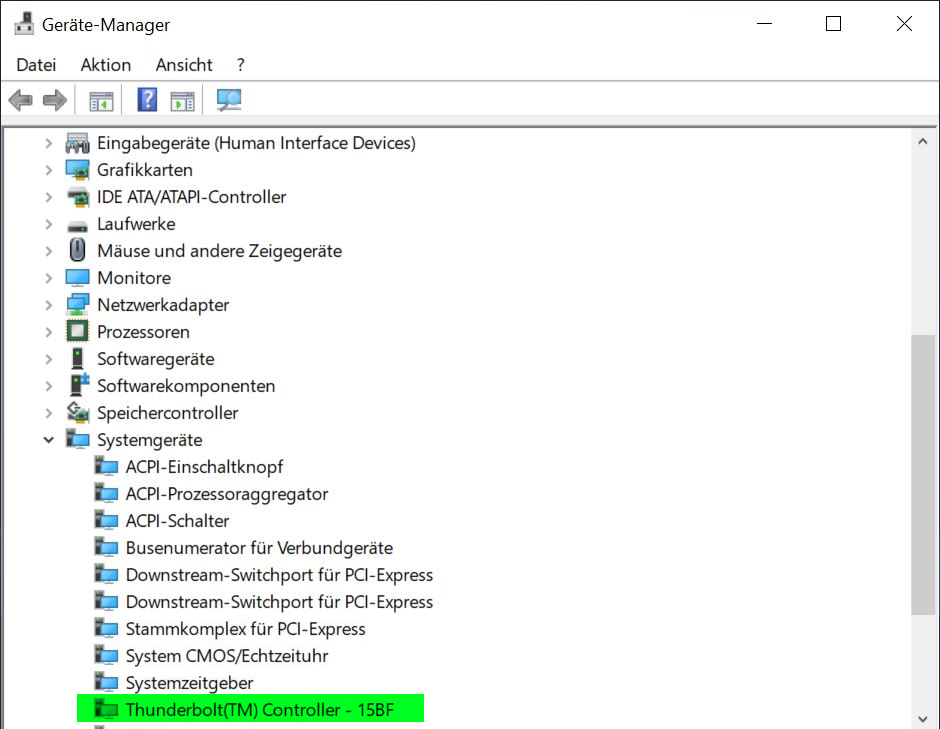

Den Controller Eures Docks findet man auch im Gerätemanager unter Systemgeräte, aber dort muss man die verschiedenen "Downstream-Switchport für PCI-Express" durchgehen und jeweils in den Eigenschaften->Details->Geräteinstanzpfad schauen welche 4 Zeichen hinter "PCI\VEN_8086&DEV_" stehen.

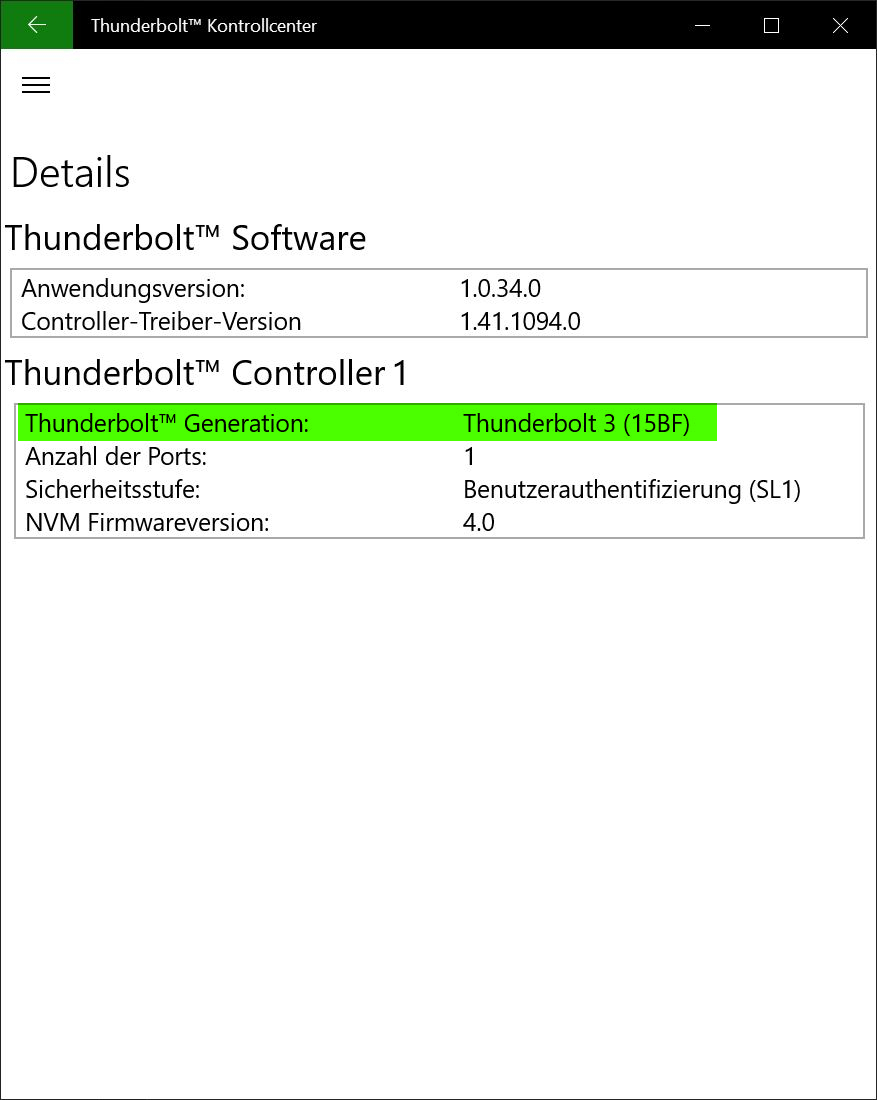

Ergänzung: Solltet ihr die neuesten DCH-Treiber installiert haben, seht ihr die Kennung in der "Thunderbolt-Kontrollcenter"-App:
Edit: CPU-Übersicht, Anleitung TB-Generation auslesen und Quellen ergänzt (12. Mai)
Edit2: Offene Fragen aktualisiert (26. Mai)
Edit3: Thunderbolt-Chip-Tabelle um Ice Lake ergänzt und korrigiert (12. Aug.)
Edit4: Erkenntnisse um Kaby Lake mit HDR ergänzt, Thunderbolt-Chip-Tabelle um Alder Lake ergänzt, Beschreibung für DCH-Treiber ergänzt (17. Okt.)
Edit5: Alder Lake-S in CPU-Übersicht ergänzt (4. Nov.)
Edit6: TB-Port-Anzahl korrigiert bei Ice-Lake und Tiger-Lake-H sowie weitere Erkenntnisse ergänzt (DSC bei WD19TB) (10. Jan. '22)
Edit7: Update HDR-Ergebnisse nach NVM-Firmware-Update (15. Jan.)
Edit8: Update Erkenntnisse zur Bandbreiten-Zuordnung (1. März)
Edit9: GPU-Übersicht für Nvidia und AMD hinzugefügt (7. März)
Edit10: Flussdiagramme zu Erkenntnissen hinzugefügt (12. März '23)
Mittlerweile verbreiten sich hochauflösende Displays und Thunderbolt-Docks in Büros und im Privaten immer mehr. Die Kompatibilität untereinander ist nicht immer intuitiv und mit viel Ausprobieren und Recherche verbunden. Computerbase hat sich da mit seinen fast berühmten Artikeln zu USB-C oder Thunderbolt 4 positiv hervorgetan, speziellen Dank an @Jan für das stetige Updaten.
Trotzdem ist bei vielen Geräten z.B. nicht erkennbar, ob ich auch mehr als einen 4K-Bildschirm mit vernünftiger Frequenz (also 60Hz+) anbinden kann. Daher habe ich mal angefangen eine Übersicht zu erstellen, mit welchen Thunderbolt-Chips was möglich ist:
| PC | Dock | Wunsch-Szenario A: Dual-4K-60Hz Dell U2718Q (DP1.2, HDMI2.0) und LG 32BN67U (DP1.4, HDMI2.0) | Wunsch-Szenario B: Single-4K-120Hz LG OLED 65BX (HDMI 2.1) |
|---|---|---|---|
| Dell Precision 7530 JHL7540 Titan Ridge Coffee-Lake-H Nvidia Pascal | Lenovo Thunderbolt 3 Dock Gen2 (40AN) JHL7440 Titan Ridge | viele unregelmäßige Kompatibilitäts-Probleme, v.a. nach Standby Bildschirm am TB3-Port muss auf DP1.2 geschaltet sein (dadurch kein HDR) 2x 4K@60, 1x HDR nur am non-TB3-Port | 4K@60 HDR 1440p@120 HDR |
| Dell WD19TB JHL7440 Titan Ridge | Bildschirm am TB3-Port muss auf DP1.2 geschaltet sein (dadurch kein HDR) 2x 4K@60, 1x HDR nur am non-TB3-Port | wie Lenovo-Dock | |
| HP Elite Thunderbolt 3 Dock DSL6540 Alpine Ridge 2015 | 2x 4K@60, 1x HDR nur am TB3-Port (DP1.4-Bildschirm: 10bit) | mit passivem DP-zu-HDMI-Adapter (Dock mit DP1.2 daher kein HDR) 4K@30 SDR 1440p nicht auswählbar | |
| Dell Latitude 7480 JHL6340 Alpine Ridge 2016 Kaby Lake | Lenovo Thunderbolt 3 Dock Gen2 (40AN) JHL7440 Titan Ridge | 2x 4K@60, 1x HDR (DP1.4-Bildschirm am TB3-Port: 10bit) | 4K@60 HDR 1440p@120 HDR |
| Dell WD19TB JHL7440 Titan Ridge | wie Lenovo-Dock | nicht getestet | |
| Asrock Z270-Mainboard JHL6240 Alpine Ridge 2016 Kaby Lake HDR nur mit TB-Firmware-Update | Lenovo Thunderbolt 3 Dock Gen2 (40AN) JHL7440 Titan Ridge | wie Dell-Dock TBC | 4K@60 HDR 1440p@120 HDR |
| Dell WD19TB JHL7440 Titan Ridge | 1x 4K@60 HDR (am TB3-Port mit 10bit) 2x 1440p@60 HDR, an zwei non-TB3-Ports | wie Lenovo-Dock TBC | |
| HP Elite Thunderbolt 3 Dock DSL6540 Alpine Ridge 2015 | 1x 4K@60 (nur am TB3-Port HDR und dabei 10bit) 2x 1440p@60 SDR, an zwei non-TB3-Ports TBC | Re-Test mit neuer Firmware TBD mit passivem DP-zu-HDMI-Adapter (Dock mit DP1.2 daher kein HDR) 4K@30 SDR 1440p nicht auswählbar | |
| GTX 970 oder dGPU von Dell 7530 (Quadro P2000) | direkte Verbindung (HDMI 2.0) | 4K@120 SDR, YCbCr 4:2:0, dyn. Ausgabebereich begrenzt 4K@60 HDR 1440p@120 HDR | |
| RTX 3000 | direkte Verbindung (HDMI 2.1) | sollte theoretisch: 4K@120 HDR, 10bit, Gsync Compatible |
Schreibweise
- mit "4K" ist hier immer 3840x2160 gemeint
- immer RGB (4:4:4), wenn nicht anders notiert
- immer 8bit bei SDR, wenn nicht anders notiert
- immer 8bit+Dithering bei HDR, wenn nicht anders notiert
Übersicht Thunderbolt-Chips
| Generation | Chip | PCI Vendor ID | Ports | DP-Streams | DP-Lanes | DSC |
|---|---|---|---|---|---|---|
| Alpine Ridge 2015 | DSL 6340 | 1575 | 1x TB3 | 2x DP1.2 | (4+4) HBR2 | - |
| DSL 6540 | 1577 | 2x TB3 | 2x DP1.2 | (4+4) HBR2 | - | |
| Alpine Ridge 2016 | JHL 6240 | 15BF | 1x TB3 | 1x DP1.2 | (4+0) HBR2 | - |
| JHL 6340 | 15D9 | 1x TB3 | 2x DP1.2 | (4+4) HBR2 | - | |
| JHL 6540 | 15D2 | 2x TB3 | 2x DP1.2 | (4+4) HBR2 | - | |
| Titan Ridge | JHL 7340 | 15E8 | 1x TB3 | 2x DP1.4a | (4+1) HBR3 | möglich |
| JHL 7540 | 15EB | 2x TB3 | 2x DP1.4a | (4+1) HBR3 | möglich | |
| JHL 7440 | TB3-Dock Bridge: 15EF | 1x TB3 | 2x DP1.4a | (4+1) HBR3 | möglich | |
| Maple Ridge | JHL 8340 | 1134* | 1x TB4 | 2x DP1.4a | (4+1) HBR3 | möglich |
| JHL 8540 | 1137 | 2x TB4 | 2x DP1.4a | (4+1) HBR3 | möglich | |
| Goshen Ridge | JHL 8440 | TB4-Dock Bridge: 0B26 | 3x TB4 | 2x DP1.4a | (4+1) HBR3 | möglich |
| Ice Lake-U | integriert | 8A17, 8A0D | 1-4x TB3 | 2x DP1.4a | (4+1) HBR3 | möglich |
| Tiger Lake-U | integriert | 9A1B, 9A1D | 1-4x TB4 | 2x DP1.4a | (4+1) HBR3 | möglich |
| Tiger Lake-H | integriert | 9A1F, 9A21 | 1-4x TB4 | 2x DP1.4a | (4+1) HBR3 | möglich |
| Alder Lake-P | integriert | 463E, 466D | ? | 2x DP1.4a | (4+1) HBR3 | möglich |
An der "PCI Vendor ID" könnt ihr am einfachsten den verbauten Thunderbolt-Controller erkennen: Entweder direkt in der TB-Software unter "Info" oder im Gerätemanager unter "Systemgeräte".
Den Controller Eures Docks findet man auch im Gerätemanager unter Systemgeräte, aber dort muss man die verschiedenen "Downstream-Switchport für PCI-Express" durchgehen und jeweils in den Eigenschaften->Details->Geräteinstanzpfad schauen welche 4 Zeichen hinter "PCI\VEN_8086&DEV_" stehen.
Erkenntnisse
- DSC
- Das Dell WD19TB und das Lenovo-Dock unterstützen beide DSC (Lenovo auch laut Handbuch)
- alle MST-Hubs in der Kette müssen DSC unterstützen

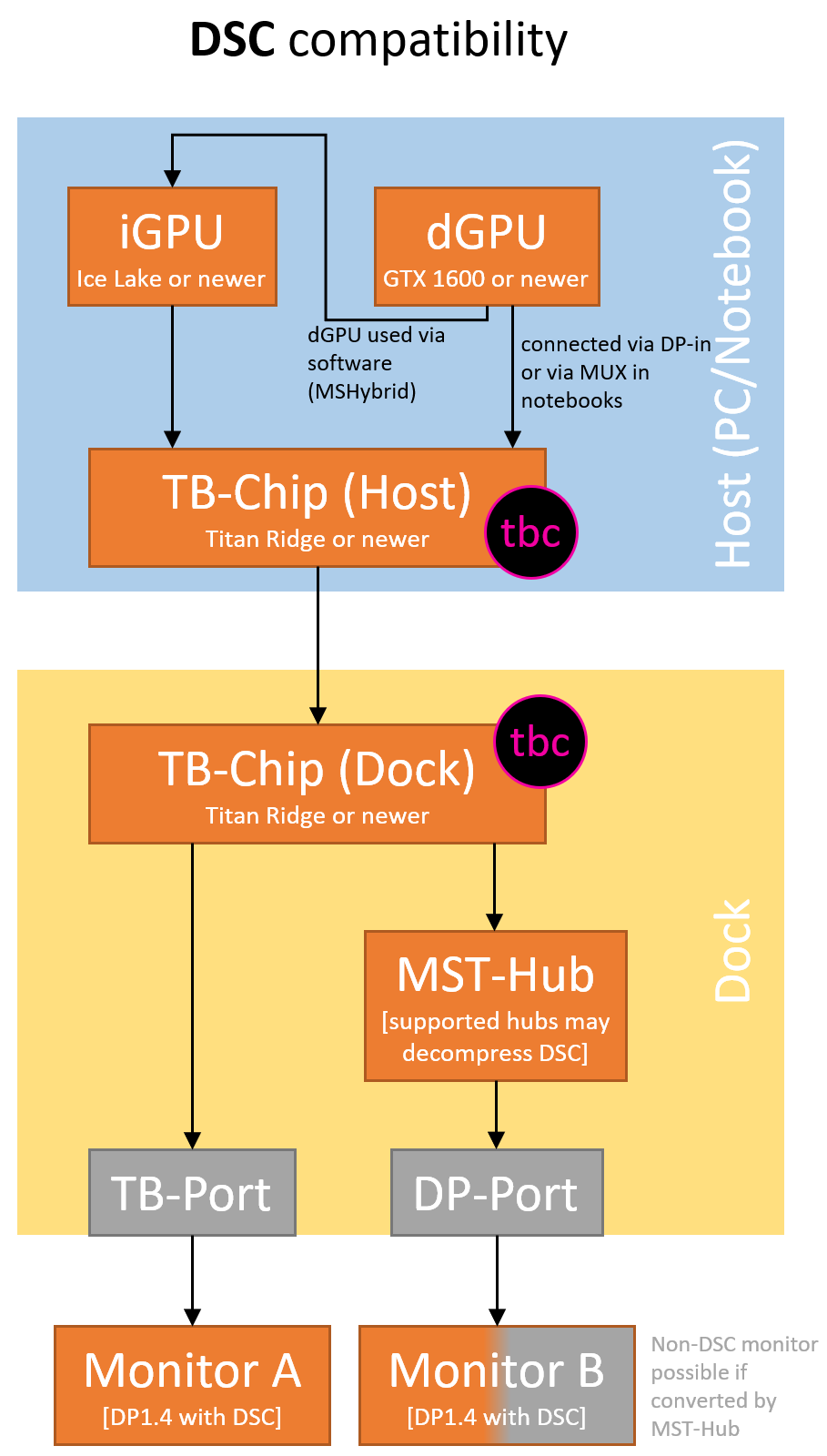

- Anforderungen an Geräte-Kette für DSC-Unterstützung:
- HDR
- HDR geht allgemein nicht mit Skylake-CPU, aber selbst mit Kaby Lake benötigt man mindestens die Intel-Firmware NVM 14.0
- Aktivierung von HDR bei HDMI erfordert oft Neueinstecken
- Anforderungen an Geräte-Kette für HDR-Unterstützung:
- Adaptive Sync (FreeSync, GSYNC Compatible) geht höchstens am Thunderbolt-Port
- auswählbar ist dies auch bei DSC-Nutzung von PC zu Dock, aber das kann zu Instabilitäten führen (Ob das an DSC 1.1 liegt ist offen.)
- Anforderung GSYNC Compatible via DP: mindestens GTX1000-Serie benötigt
- Anforderung GSYNC Compatible via HDMI: mindestens GTX1600/RTX2000-Serie benötigt

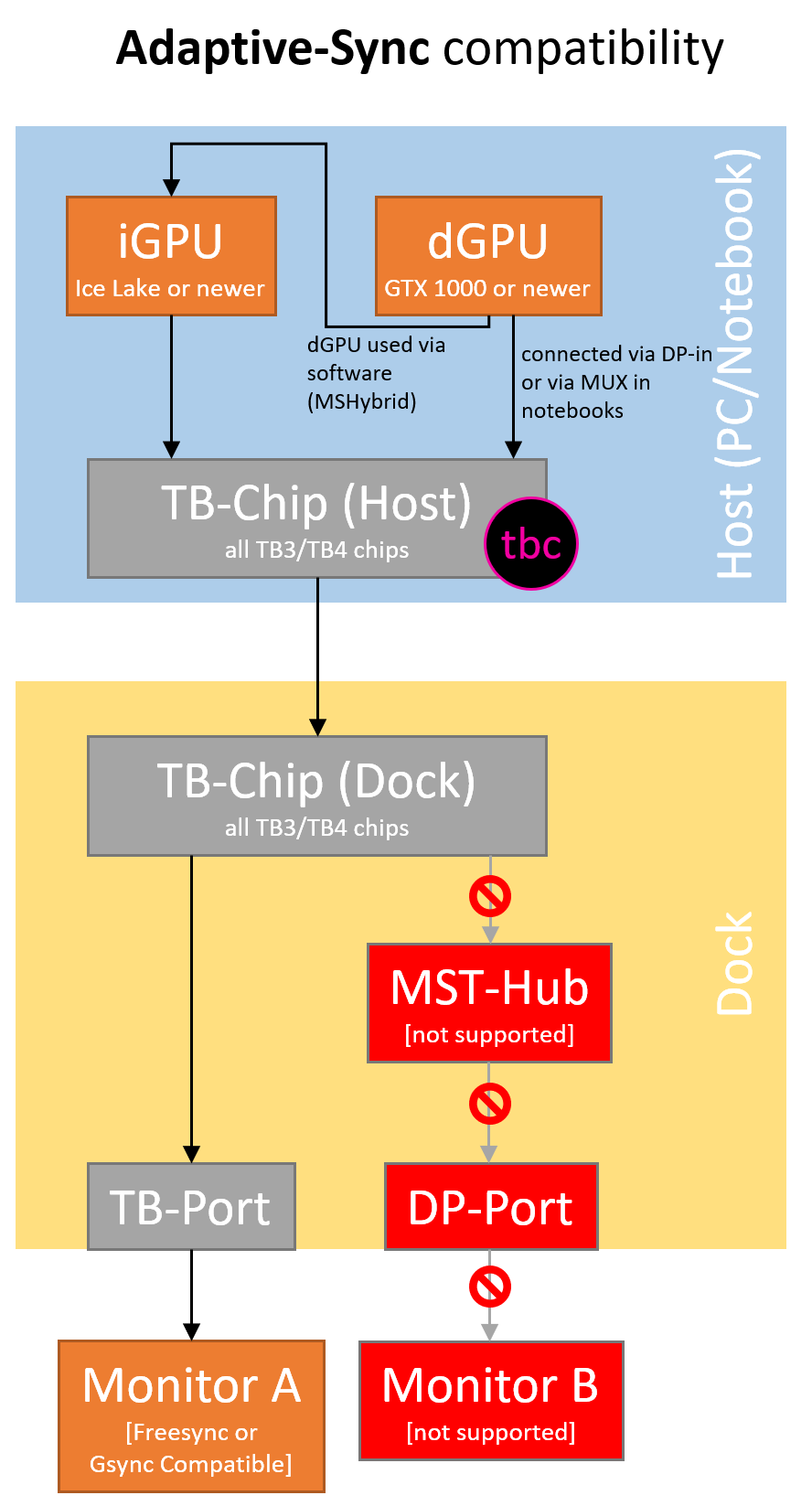

- Anforderungen an Geräte-Kette für Adaptive-Sync-Unterstützung:
- Bandbreiten-Zuordnung
- Displayport-Bandbreiten (HBR, HBR2, HBR3) werden nach Bedarf einmalig zu Beginn durch das System festgelegt und zwar mit jeweils voller, fixer Bandbreite. Daten (USB) haben keine fixe Bandbreiten-Festlegung und nutzen dynamisch die übrig bleibende Bandbreite.
- wenn Dock bereits mit dran hängenden Bildschirmen an einen Host angeschlossen wird, gibt es eine fixe Reihenfolge innerhalb der Anschlüsse eines Docks: der erste Anschluss nimmt was er braucht (im Falle von Bildschirmen mit MST-Hub wird Maximalauslastung angenommen), danach bekommt der nächste Anschluss das was übrig bleibt etc.
- Folge: Bildschirm mit MST-Hub reserviert sich selbst große Bandbreite (z.B. 4xHBR3), auch wenn gar nicht benötigt und dadurch Bandbreite an anderer Stelle fehlt

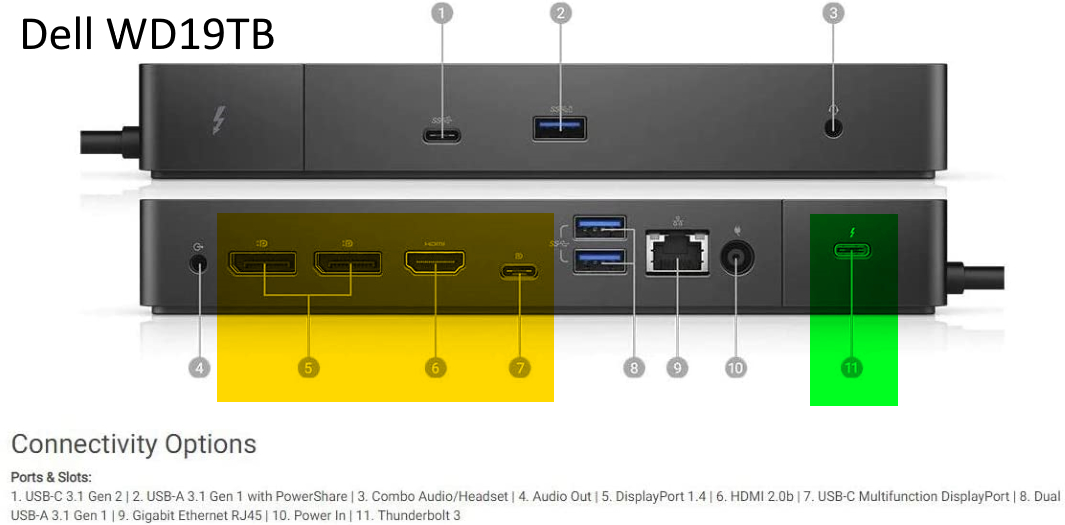

- konkret am Dell-Dock WD19TB: zuerst wird der MST-Hub (mit den DP- und HDMI-Ausgängen) mit 4xHBR3 bedient falls da Geräte dran hängen, der TB-Port muss sich mit der übrigen Bandbreite begnügen
- falls der Host nur HBR2 unterstützt, bekommt der MST-Hub 4xHBR2 und der TB-Port ebenso
- wenn Dock zuerst an Host angeschlossen wird und danach die Bildschirme: "First come, first serve", also der erste Bildschirm reserviert was er braucht, der nächste muss sich mit der restlichen Bandbreite begnügen etc.
- Empfehlung bei Bandbreiten-Knappheit: zuerst Non-DSC-Geräte anschließen damit diese ihre Bandbreite bekommen, danach DSC-Geräte anschließen, welche mit der geringeren übrigen Bandbreite zurechtkommen indem sie ihr DSC aktivieren.
- Thunderbolt kann je nach Situation neben dem vollen 4xHBR3-Stream einen weiteren DP-Stream übertragen mit folgender Bandbreite: 1xHBR3 oder 2xHBR2 oder 4xHBR
- Neukonfiguration im Bildschirm (z.B. Aktivierung MST) löst Bandbreitenverteilung erneut aus für den Bildschirm selbst und alle nachgeschalteten Geräte
- Reines Deaktivieren von Bildschirmen entspricht nicht Abstecken, in Zweifel also ungenutzten Bildschirm abziehen um Probleme zu vermeiden
- Bandbreiten-Maximum bei Nutzung von DSC bei RTX3000 etwas höher als bei Alder-Lake-iGPU, Gründe noch unklar (ggf. DSC1.2 bei Nvidia vs. DSC1.1 bei Intel)

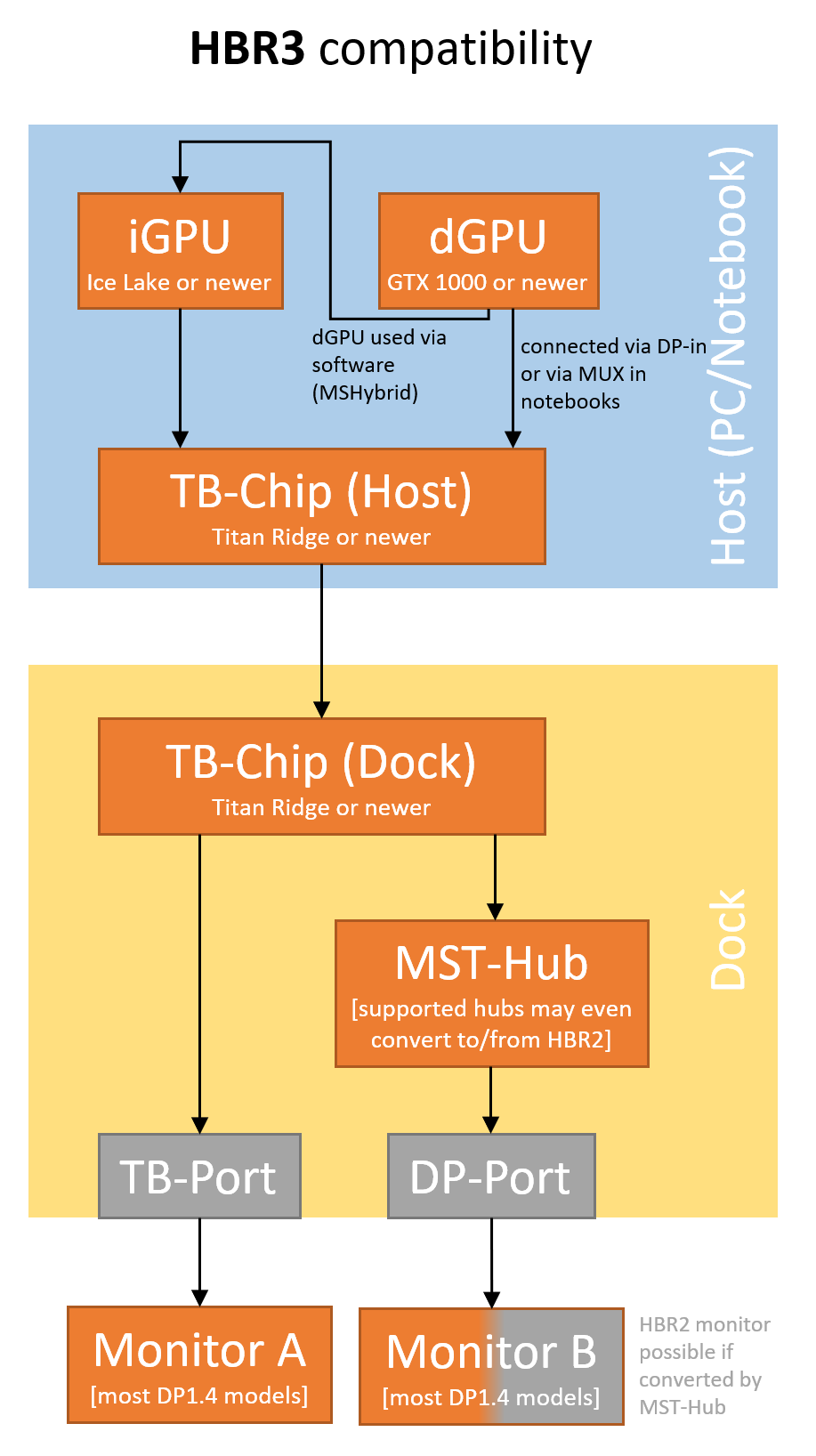

- Für hohe Auflösungen/Frequenzen wird HBR3 benötigt, folgende Anforderungen müssen dafür erfüllt sein:
- Vereinfachte Zusammenfassung zur Portwahl am Dell-Dock WD19TB für Dual-4K-60:
- bei DP1.2/HBR2-Hosts: ein Bildschirm muss an TB3-Port und der andere Bildschirm an den MST-Hub (also an einen der DP/HDMI-Anschlüsse)
- bei DP1.4/HBR3-Hosts: beide Bildschirme können an den MST-Hub angeschlossen werden, da dort 4xHBR3 allokiert werden
- bei allen Docks macht es nichts aus, welcher non-TB3-Anschluss genutzt wird, weil diese alle hinter dem MST-Hub hängen: DP oder HDMI oder MFDP [nur DP1.2-Anschlüsse verhindern HDR]
- MST-Hub in Bildschirmen/Daisy-Chaining von Bildschirmen
- wenn Monitor DSC braucht: keine MST-Unterstützung mehr direkt an Nvidia-Grafikkarten ab Treiber 511.23, Bild bleibt schwarz (Bildschirme in der Kette ohne DSC funktionieren weiterhin)
- wenn Monitor kein DSC kann, aber die Verbindung von Host zu Dock DSC braucht: MST-Hub im Dock muss dann das Signal dekomprimieren und dieser Bildschirm darf dann keinen weiteren MST-Hub aktiv haben (kein Daisy-Chaining)
- zweiter Bildschirm in der Kette kann nur 8bit bekommen (gilt zumindest für Dell U3223QE als erstes Kettenglied)
- HDCP 2.2 in der ganzen Kette nicht mehr möglich, nur niedrigere HDCP-Versionen
- TB4-Docks
- nutzen bei alten TB3-Hosts (Alpine Ridge) nur noch einen einzelnen fixen TB-Ausgang (dort auch Daisy-Chaining möglich), restliche TB-Anschlüsse liefern nur USB+DP
- dieser fixe TB-Ausgang wird auch unter TB4 priorisiert (siehe "Bandbreiten-Zuordnung")
- nur dedizierte Grafikkarten und Intel ab Ice Lake können YCbCr und damit Farb-Unterabtastung, welche autom. aktiviert wird wenn Bandbreite nicht reicht
- 24/25 Hz werden nur von HDMI unterstützt
- die auswählbaren Auflösungen scheinen direkt durch den Bildschirm vorgegeben zu werden; mit Adpater manchmal Probleme
- LG OLED muss in jedem Fall HDMI-Deep-Color aktiviert haben
- Spezifische Erkenntnisse für die getestete Hardware:
- nur Lenovo-Dock mit Dell-7530 macht unregelmäßig Probleme, v.a. nach Standby
- Laut Dell-Forum geht DP1.4 mit HBR3 erst ab Ice Lake (Gen11 Graphics); selbst neue dGPU von Nvidia kann mit älterer CPU im Normalfall kein HBR3 da die Intel-Grafik mit TB3-Port verdrahtet ist ABER laut Dell-Website kann das Dell-7530 im Discrete-Graphics-Output-Mode doch HBR3, da durch diesen Modus die Intel-Grafik per MUX umgangen wird (danke @Ray519 )
- Merkwürdig: nur das ältere Notebook (Latitude 7480) mit DP1.2 konnte mit allen Docks auf einem Bildschirm HDR und über TB3 sogar 10bit-HDR ausgeben
- Merkwürdig: beim Dell-7530-Notebook können beide neueren Docks kein HDR über den TB3-Port leiten, da sie dort nur DP1.2 akzeptieren; das ganz alte HP-Dock unterstützt dies jedoch sogar mit 10bit
- das Dell-Precision-7540 soll sogar schon DSC beherrschen und damit Triple-4K-60Hz; Lenovo bestätigt, dass mit DP1.4 und DSC Triple-4K-60Hz gehen soll
- in vielen Fällen machen billige Kabel die Probleme
- Passive Adapter
- passiver Adapter von DP auf HDMI, funktioniert an allen Docks
- schafft maximal 4K@30 oder 1440p@60 (scheint allgemein so zu sein)
- 1440p kann man nur am LG OLED nicht auswählen
- 4K@60 teilweise auswählbar in Windows, bleibt aber schwarz
- HDR möglich, wenn Host das unterstützt
- manchmal bleibt der HDMI-Bildschirm schwarz bei Anschluss des Adpaters, da der Computer autom. auf 4K@60 schalten will, was in einem schwarzen Bild endet
- 1440p@60 geht manchmal nicht an, wenn die aktive Signalauflösung bei 4K hängen bleibt (Lenovo-Dock mit Dell-Notebook funktioniert dadurch nicht)
- umgekehrte passive Adapter (von HDMI auf DP) gibt es nicht
- Aktive Adapter
- Siehe Post 31
Weiterführende Infos aus anderen Quellen
- selbst AMD-APUs (4000G) mit HDMI2.1 brauchen wohl noch Farbunterabtastung bei 4K@120 wg. falscher HDMI2.1-Umsetzung (siehe hier im Forum Erfahrung von @JBG)
- Desktop-CPUs haben erst ab Rocket Lake [11000er] DP1.4 (und DSC1.1), dann aber auch erstmals Farbunterabtastung möglich, siehe Übersicht unten
- aktuelle Intel- und AMD-iGPUs unterstützen momentan immer nur max. 4K@60Hz, aber Mainboards mit DP1.4-In unterstützen über dGPU mehr im Thunderbolt, z.B. Asrock X570 Phantom Gaming-ITX TB3 (4K@120) oder Gigabyte Z590I VISION D (5K@60)
iGPU-Feature-Übersicht Intel (Quelle)
| CPU-Generation | Core-Serie | Fertigung | iGPU | # Displays | DP | DP-Bitrate | DSC | HDMI | HDCP | Anbindung dGPU |
|---|---|---|---|---|---|---|---|---|---|---|
| Skylake-S/H/U | 6000er | 14nm | Gen9 (HD5xx/ Iris Pro 5xx) | Triple 4K60 | DP1.2 | HBR2 | nein | 1.4 LSPCON: 2.0 | 1.4 LSPCON: 2.2 | bis zu PCIe 3.0 x16 |
| Kaby Lake-S/H/U | 7000er | 14nm+ | Gen9.5 (HD6xx/ Iris Plus 6xx) | Triple 4K60 | DP1.2, HDR | HBR2 | nein | 1.4 LSPCON: 2.0a, HDR | 2.2 | bis zu PCIe 3.0 x16 |
| Kaby Lake Refresh (U) | 8x50U/ 8130U | 14nm+ | Gen9.5 (UHD6xx) | Triple 4K60 | DP1.2, HDR | HBR2 | nein | 1.4 LSPCON: 2.0a, HDR | 2.2 | bis zu PCIe 3.0 x16 |
| Coffee Lake-S/H/U | übrige 8000er | 14nm++ | Gen9.5 (UHD6xx/ Iris Plus 6xx) | Triple 4K60 | DP1.2, HDR | HBR2 | nein | 1.4 LSPCON: 2.0a, HDR | 2.2 | bis zu PCIe 3.0 x16 |
| Whiskey Lake-U | 8x65U/ 8x45U | 14nm++ | Gen9.5 (UHD620) | Triple 4K60 | DP1.2, HDR | HBR2 | nein | 1.4 LSPCON: 2.0a, HDR | 2.2 | bis zu PCIe 3.0 x16 |
| Coffee Lake Refresh (S/H) | 9000er | 14nm++ | Gen9.5 (UHD630) | Triple 4K60 | DP1.2, HDR | HBR2 | nein | 1.4 LSPCON: 2.0a, HDR | 2.2 | bis zu PCIe 3.0 x16 |
| Comet Lake-S/H/U | 10xxx | 14nm++ | Gen9.5 (UHD6xx) | Triple 4K60 | DP1.2, HDR | HBR2 | nein | 1.4 LSPCON: 2.0a, HDR | 2.3 | bis zu PCIe 3.0 x16 |
| Ice Lake-U | 10xxGx | 10nm+ | Gen11 (UHD/ Iris Plus) | Triple 4K60 | DP1.4a, HDR, Adap. Sync, Unterabtastung | HBR3 | 1.1 | 2.0b, HDR | 2.2 | bis zu PCIe 3.0 x16 |
| Rocket Lake-S | 11x00 | 14nm++ | Gen12 Xe (UHD7xx) | Triple 4K60 | DP1.4a, HDR, Adap. Sync, Unterabtastung | HBR3 | 1.1 | 2.0b, HDR | 2.3 | PCIe 4.0 x16 |
| Tiger Lake-H/U | 11xxxH/ 11xxGx | 10nm SuperFin | Gen12 Xe (Iris Xe/ UHD) | Quad 4K60 | DP1.4a, HDR, Adap. Sync, Unterabtastung | HBR3 | 1.1 | 2.0b, HDR LSPCON: 2.1 | 2.3 | PCIe 4.0 x4 |
| Alder Lake-S | 12x00 | Intel 7 | Gen12 Xe (UHD770) | Quad 4K60 | DP1.4a, HDR, Adap. Sync, Unterabtastung | HBR3 | 1.1 | 2.1, HDR | 2.3 | PCIe 5.0 x16 |
iGPU-Feature-Übersicht AMD
| CPU-Generation | Core-Serie | Fertigung | iGPU | # Displays | DP | DP-Bitrate | DSC | HDMI | HDCP | Anbindung dGPU |
|---|---|---|---|---|---|---|---|---|---|---|
| Picasso (Zen+) | 3000G | 12nm | Vega (GCN5) | Triple 4K60 | DP1.4, HDR, FreeSync | HBR3 | nein | 2.0b, HDR, FreeSync | 2.2 | PCIe 3.0 x8 |
| Renoir (Zen 2) | 4000G | 12nm | Vega (GCN5) | Quad 4K60 | DP1.4, HDR, FreeSync | HBR3 | 1.2a | 2.0b, HDR, FreeSync (via Chip: 2.1) | 2.2 (2.3) | PCIe 3.0 x16 |
| Cezanne (Zen 3) | 5000G | 7nm | Vega (GCN5) | Quad 4K60 | DP1.4, HDR, FreeSync | HBR3 | 1.2a | 2.0b, HDR, FreeSync (via Chip: 2.1) | 2.2 (2.3) | PCIe 3.0 x16 |
GPU-Feature-Übersicht Nvidia
| GPU-Generation | GeForce-Serie | Fertigung | PCI-Express | # Displays | DP | DP-Bitrate | DSC | HDMI | HDCP |
|---|---|---|---|---|---|---|---|---|---|
| Maxwell | 900er | 28nm | 3.0 x16 | Quad 4K60+ | 1.2 | HBR2 | nein | 2.0, HDR | 2.2 |
| Pascal | 10x0 | 16nm | 3.0 x16 | Quad 4K60+ | 1.4, HDR, Gsync Comp. | HBR3 | nein | 2.0b, HDR | 2.2 |
| Turing | 16x0, 2000er | 12nm | 3.0 x16 | Quad 4K60+ | 1.4a, HDR, Gsync Comp. | HBR3 | 1.2a | 2.0b, HDR, Gsync Comp. | 2.2 |
| Ampere | 3000er | 8nm | 4.0 x16 (3050: x8) | Quad 4K60+ | 1.4a, HDR, Gsync Comp. | HBR3 | 1.2a | 2.1, HDR, Gsync Comp. | 2.3 |
GPU-Feature-Übersicht AMD
| GPU-Generation | Radeon-Serie | Fertigung | PCI-Express | # Displays | DP | DP-Bitrate | DSC | HDMI | HDCP |
|---|---|---|---|---|---|---|---|---|---|
| Navi (RDNA 1) | 5000er | 7nm | 4.0 x16 (5500: x8) | Quad 4K60+ | 1.4, HDR, FreeSync | HBR3 | 1.2a | 2.0b, HDR, Freesync | 2.2 |
| Navi (RDNA 2) | 6000er | 7nm | 4.0 x16 (6600: x8, 6500: x4) | Quad 4K60+ | 1.4a, HDR, FreeSync | HBR3 | 1.2a | 2.1, HDR, Freesync | 2.3 |
Offene Fragen
- Wie kann man erkennen, ob HBR3 genutzt wird?
- zumindest manche Bildschirme zeigen die Bitrate an, laut @Ray519 der Dell U2520D
- Unter Linux kann bei Nvidia im Treiber die Geschwindigkeit der Verbindung eingesehen werden
- Hat jemand gegenteilige Erfahrungen gemacht?
Edit: CPU-Übersicht, Anleitung TB-Generation auslesen und Quellen ergänzt (12. Mai)
Edit2: Offene Fragen aktualisiert (26. Mai)
Edit3: Thunderbolt-Chip-Tabelle um Ice Lake ergänzt und korrigiert (12. Aug.)
Edit4: Erkenntnisse um Kaby Lake mit HDR ergänzt, Thunderbolt-Chip-Tabelle um Alder Lake ergänzt, Beschreibung für DCH-Treiber ergänzt (17. Okt.)
Edit5: Alder Lake-S in CPU-Übersicht ergänzt (4. Nov.)
Edit6: TB-Port-Anzahl korrigiert bei Ice-Lake und Tiger-Lake-H sowie weitere Erkenntnisse ergänzt (DSC bei WD19TB) (10. Jan. '22)
Edit7: Update HDR-Ergebnisse nach NVM-Firmware-Update (15. Jan.)
Edit8: Update Erkenntnisse zur Bandbreiten-Zuordnung (1. März)
Edit9: GPU-Übersicht für Nvidia und AMD hinzugefügt (7. März)
Edit10: Flussdiagramme zu Erkenntnissen hinzugefügt (12. März '23)
Zuletzt bearbeitet:
