4pin lüfter verschiedener anschluß

[elis]

Guten Abend

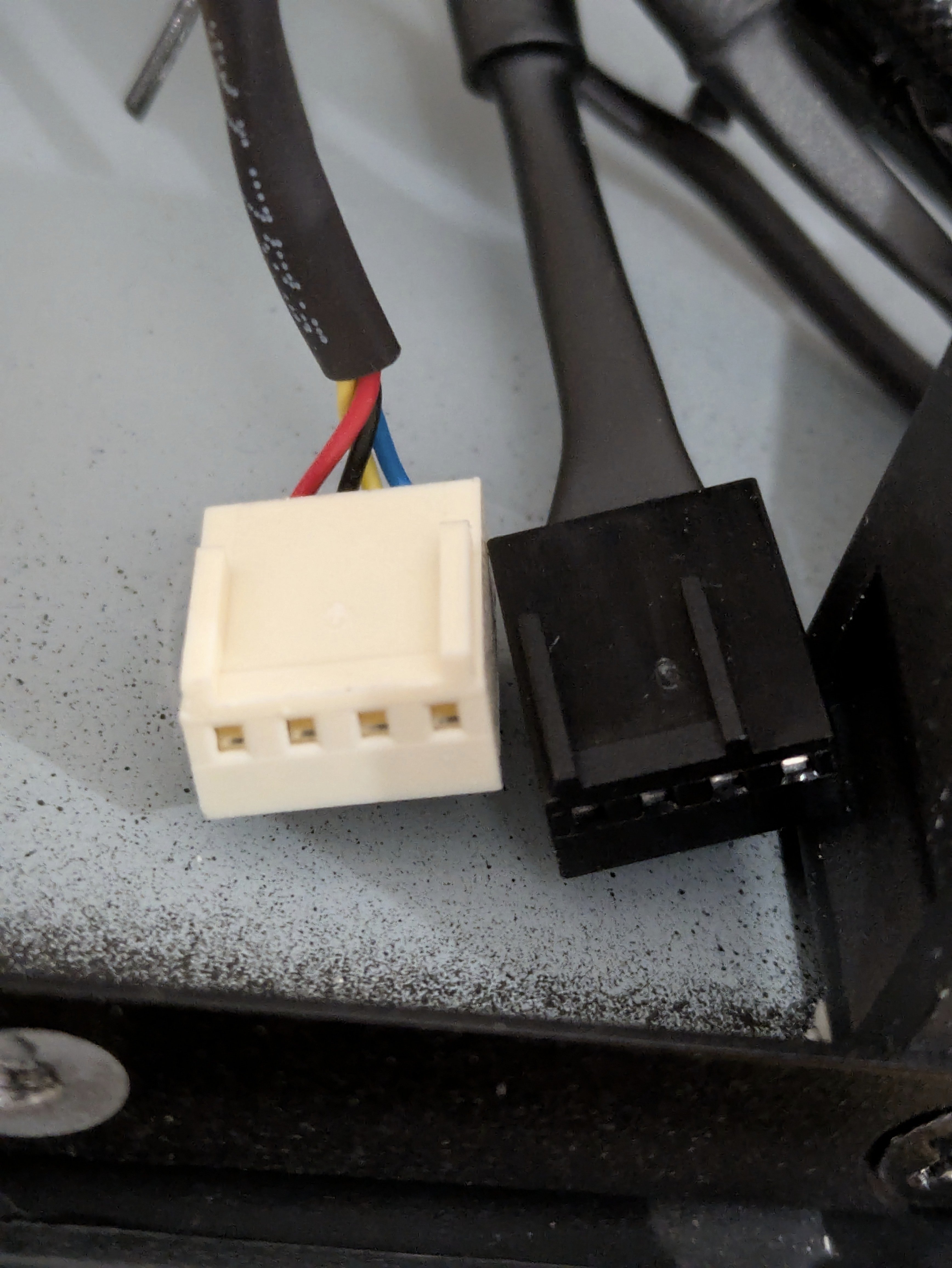

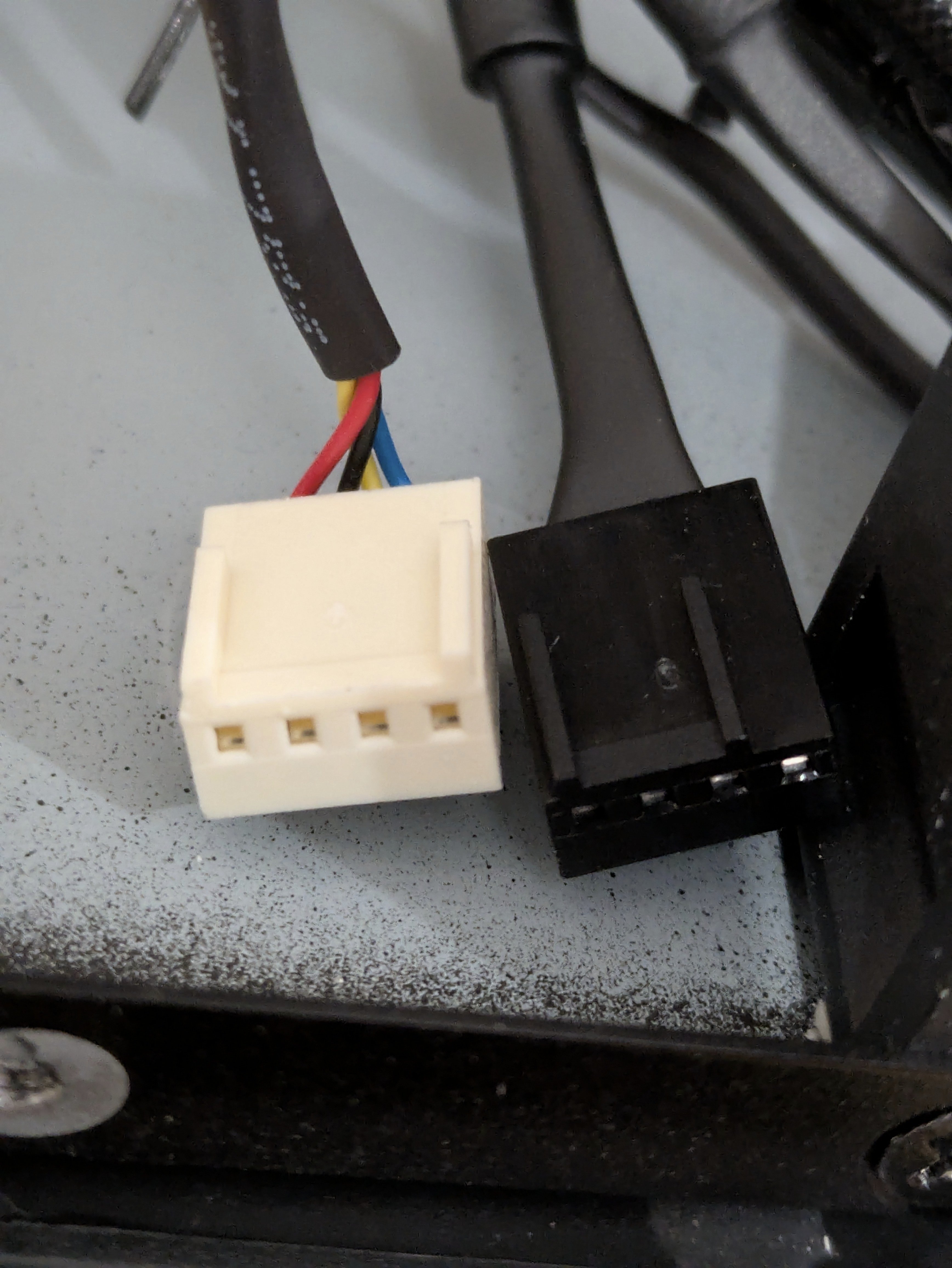

Ich habe hier 2 verschiedene 4 Pin Lüfter und 2 verrschiedene stecker .

Bei dem einen stecker sind die plastik streben am stecker zwischen pin 1&4 bei dem anderen zwischen pin 1&3 .

Warum ist das so ?` gibt es da unterschiede in der Pin belegung ?



[Whetstone]

Sind beides PWM Lüfter, erkennbar an den vier Leitungen.
Schwarz = Spannung -
Rot = Spannung +
Gelb = Tachosignal
Blau = PWM

Die Plastikstreben verhindern durch die Nase ein verpoltes aufstecken:

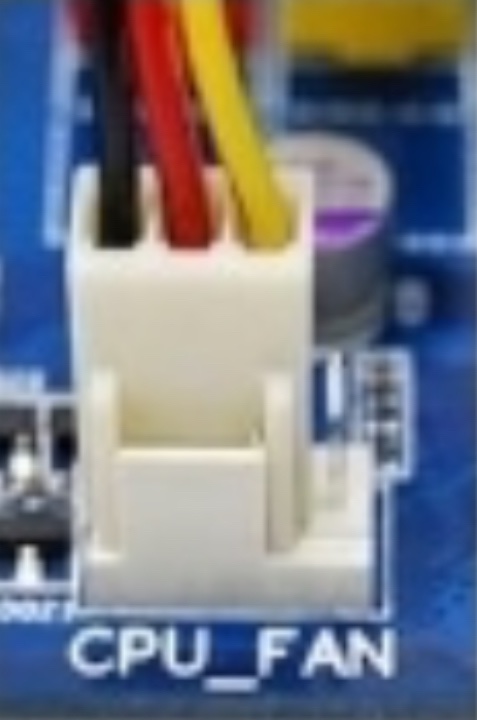

Zuerst waren die weiter auseinander und die Nase an der Aufnahme breiter. Dies verhinderte aber, dass man 3 Polige Lüfter (Bild) anschliessen konnte. Deshalb die schmälere Nase und die zusammengerückten Stege…
Bei dreipoligen Steckern, kann man sie dadurch auch nicht falsch (Pin 2-4) stecken.



[bin/bash]

Kenn die Stecker eigentlich nur von Phobya. Sind aber ganz normale PWM Stecker, wie Whetstone bereits angemerkt hat.



[Utensil1538]

Sollte es einen 4-Pol. Anschluss mit breitem Steg geben, könnte der rechte schwarze PWM-Lüfter wegen den Seitenstegen nicht angestöpselt werden.
