Projekt A10 6800K luftgekühlt mit PicoPSU in LianLi Q07B

[Shririnovski]

Wie der Titel bereits sagt habe ich vor einen AMD A10 6800K luftgekühlt und mit PicoPSU versorgt in einem LianLi Q07B zu betreiben.

Die Idee stammt aus einem Beratungsthread, da ich das Gehäuse geschenkt bekommen habe und bereits RAM und SSD besitze.
Hier der entsprechende Thread:
https://www.computerbase.de/forum/threads/m-itx-system-multimedia-etwas-spielen.1241358/

Bereits vorhanden sind:

- LianLi Q07B
- Samsung 830 SSD mit 256GB
- 8GB 1866er RAM (1 Riegel)
--> 2x4GB Kingston HyperX 1600er Kit
- ASUS Xonar Essence STX
--> ASUS Xonar Essence D2X

Dazu kommen:

- AMD A10 6800K
- Board http://geizhals.at/de/asrock-fm2a85x-itx-dual-pc3-14900u-ddr3-90-mxgpq0-a0uayz-a896534.html
- PicoPSU http://www.amazon.de/PicoPSU-150-XT-DC-DC-Netzteil-power-supply/dp/B0045IXKTQ/ref=pd_cp_computers_2
- Netzteil http://www.amazon.de/Original-LEICKE-Pico-Netzteil-geeignet/dp/B006Z9TQE6/ref=pd_sxp_grid_pt_0_2
- CPU Kühler (muss ich noch ausmessen, was geht) Scythe Kabuto II http://geizhals.at/de/scythe-kabuto-ii-sckbt-2000-a839777.html
- Gehäuselüfter

Die Idee ist, durch weglassen des ATX Netzteils Platz für einen größeren Kühler zu schaffen und einen Gehäuselüfter montieren zu können. Die Schwierigkeit dabei ist wiederum, dass das Netzteil für die PicoPSU nur 120W stark ist, ein A10 6800K basiertes System aber unter Volllast auch mal etwas mehr verbrauchen kann. Der A10 6800K soll deshalb falls nötig undervoltet werden.

Zum Schluss soll ein möglichst leises, wohnzimmertaugliches System entstehen.

Falls die Stromversorgung doch zu schwach sein sollte bleibt mir immer noch die Möglichkeit ein ATX Netzteil und einen flachen Kühler zu verbauen.

Edit:

Update & Bilder auf S2, Scythe Kabuto passt rein, kleinere Hardwareänderungen, Alternative zur PicoPSU in Form eines SFX-Netzteils statt des 5,25" Schachts.



[conf_t]

150 Watt PSU und dann ein 6800K? Vergiss es!
Alleine beim CB Test waren schon 138 Watt gemessen worden, ebenso war die Ersparnis bei dem Test durch Undervolting eher Mau, also wird kaum helfen und 12 Watt Reserve sind arg wenig. Aufgrund der Bauweise sollte PicoPSU nicht zu knapp dimensioniert werden, weil sie sonst gerne ein Problem mit der Temperatur bekommen, wenn sie so nah an der Volllast arbeitet.
Mit einem A10-6700 könnte man drüber nachdenken, aber selbst der wäre mir noch zu viel.
Also ich würde nur eine dieser APUs verbauen: http://geizhals.de/?cat=cpuamdfm2&xf=25_4~4_65~1133_A10~1133_A8#xf_top

Meinen A10-5800k kann ich nur auf 1.31 V "untervolten". Und wenn alle 4 Cores loslegen steht am "Stromschummelgerät" fast eine 2 vorne stehen ;(, ok habe DDR2133, noch 4 zusätzliche HDDs und eine TV-Karte drinnen, aber 4* 4,1 Watt und 1* 15 Watt (30 Watt) reißen es auch nicht raus.

Bei deinem Konstrukt muss man ja aufpassen, dass man nicht versehentlich einen USB-Stick zuviel anschließt.



[Touchthesky]

nimm doch lieber A10 5700 , oder willst du etwa noch übertakten :-D



[LudwigM]

nimm doch sowas, ist immernoch etwas kleiner als ATX brauchst nur ne adapterplatte

Ergänzung (13. August 2013)

http://geizhals.de/be-quiet-sfx-power-300w-sfx12v-3-2-sfx-300w-bn133-a460441.html



[conf_t]

@Ludwig: So ist es und (viel) billiger als der Pico-Quatsch ist es auch.



[LudwigM]

hab das ding in meinem ITX-PC



[Shririnovski]

na es geht mir doch nicht um eine saubere normale Lösung, das kann schließlich jeder

Ich will einfach eine Herausforderung, wenn es nicht gehen sollte kommt n ATX NT rein und wenn es doch klappt: Jacckpot!



[Casi030]

150 Watt PSU und dann ein 6800K? Vergiss es!
Alleine beim CB Test waren schon 138 Watt gemessen worden, ebenso war die Ersparnis bei dem Test durch Undervolting eher Mau, also wird kaum helfen und 12 Watt Reserve sind arg wenig. Aufgrund der Bauweise sollte PicoPSU nicht zu knapp dimensioniert werden, weil sie sonst gerne ein Problem mit der Temperatur bekommen, wenn sie so nah an der Volllast arbeitet.
Mit einem A10-6700 könnte man drüber nachdenken, aber selbst der wäre mir noch zu viel.
Also ich würde nur eine dieser APUs verbauen: http://geizhals.de/?cat=cpuamdfm2&xf=25_4~4_65~1133_A10~1133_A8#xf_top

Meinen A10-5800k kann ich nur auf 1.31 V "untervolten". Und wenn alle 4 Cores loslegen steht am "Stromschummelgerät" fast eine 2 vorne stehen ;(, ok habe DDR2133, noch 4 zusätzliche HDDs und eine TV-Karte drinnen, aber 4* 4,1 Watt und 1* 15 Watt (30 Watt) reißen es auch nicht raus.

Bei deinem Konstrukt muss man ja aufpassen, dass man nicht versehentlich einen USB-Stick zuviel anschließt.

Wieviel verbrauchst denn ohne Externe Graka?
https://www.computerbase.de/forum/t...h-eures-systems.1181060/page-10#post-14065371



[conf_t]

@ Casi030: Was willst du mir damit sagen? Das eine moderne! externe Grafikkarte (im von mir verlinkten Test) unter CPU-Last bzgl. der Leistungsaufnahme relevant wäre? Moderne Grafikkarten benötigen im Idle mittlerweile eine Leistung im einstellige Watt bereich (ok, bei der Titan sind es 11 Watt). Also vernachlässigbar. Oder willst du mich fragen, wieviel ich an meinem System ohne externe Grafik brauche? Ich habe keine exteren Grafik (Signatur PC2).

Eine APU ist mit den Athlons nicht ganz vergleichbar, allerdings zeigt dein verlinkter Thread sehr gut, dass die Leistungsaufnahme durchaus nochmal ganz schnell über 150 Watt liegen kann, ok hier wurde dann auch 14 % OCed, aber andererseits fehlt dem Athlon ja auch eine Grafikeinheit, die beim Spielen ebenfalls einiges an Leistung ziehen kann.

@Shririnovski: Ok, wenn das deine Sicht der Dinge ist, und du dir auch entsprechend Gedanken gemacht hast, ist's für mich ok. Dann bin ich mal auf der Ergebnis gespannt und beobachte den Thread erwartungsvoll.



[Casi030]

@Nicht ich

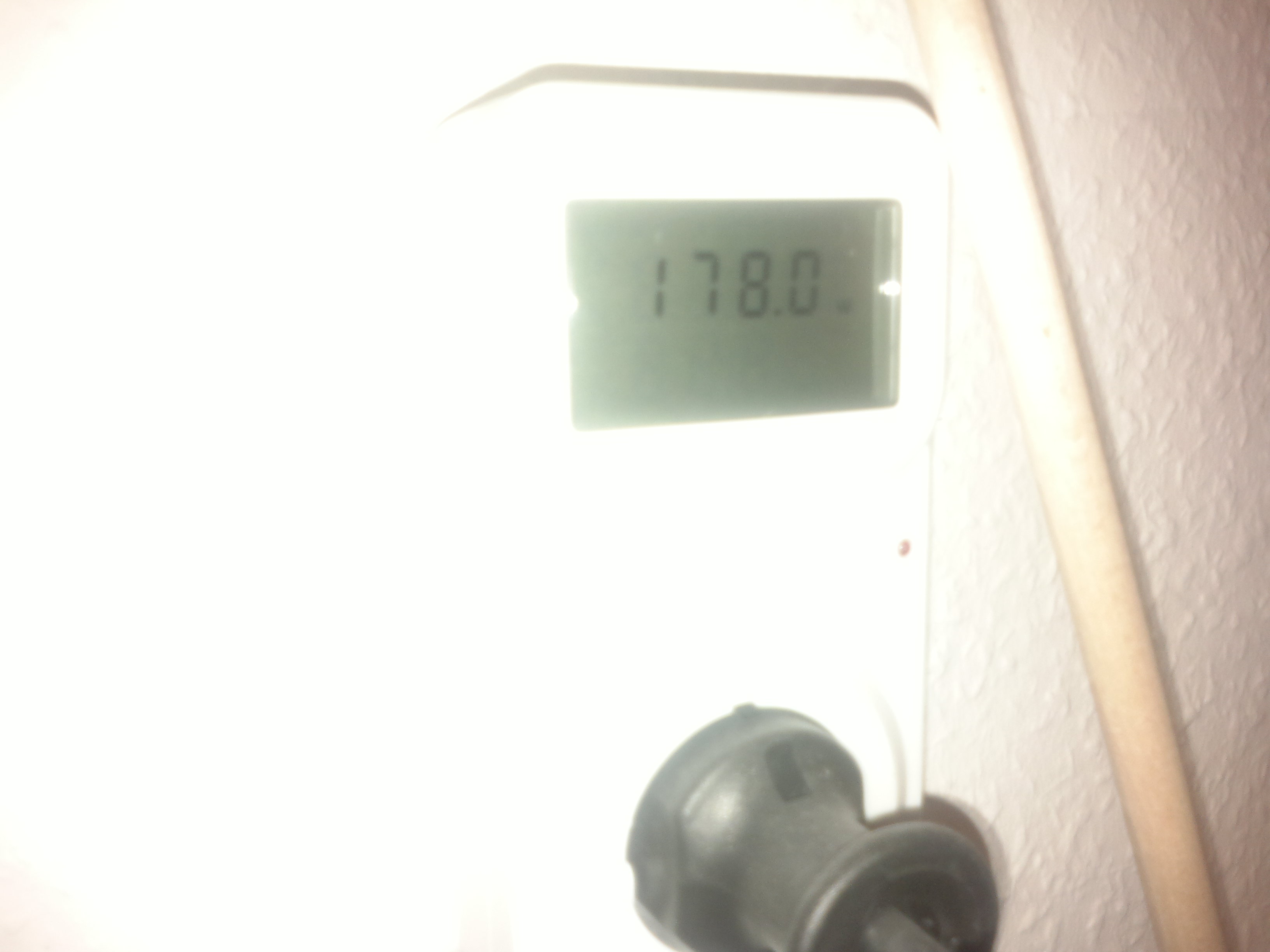

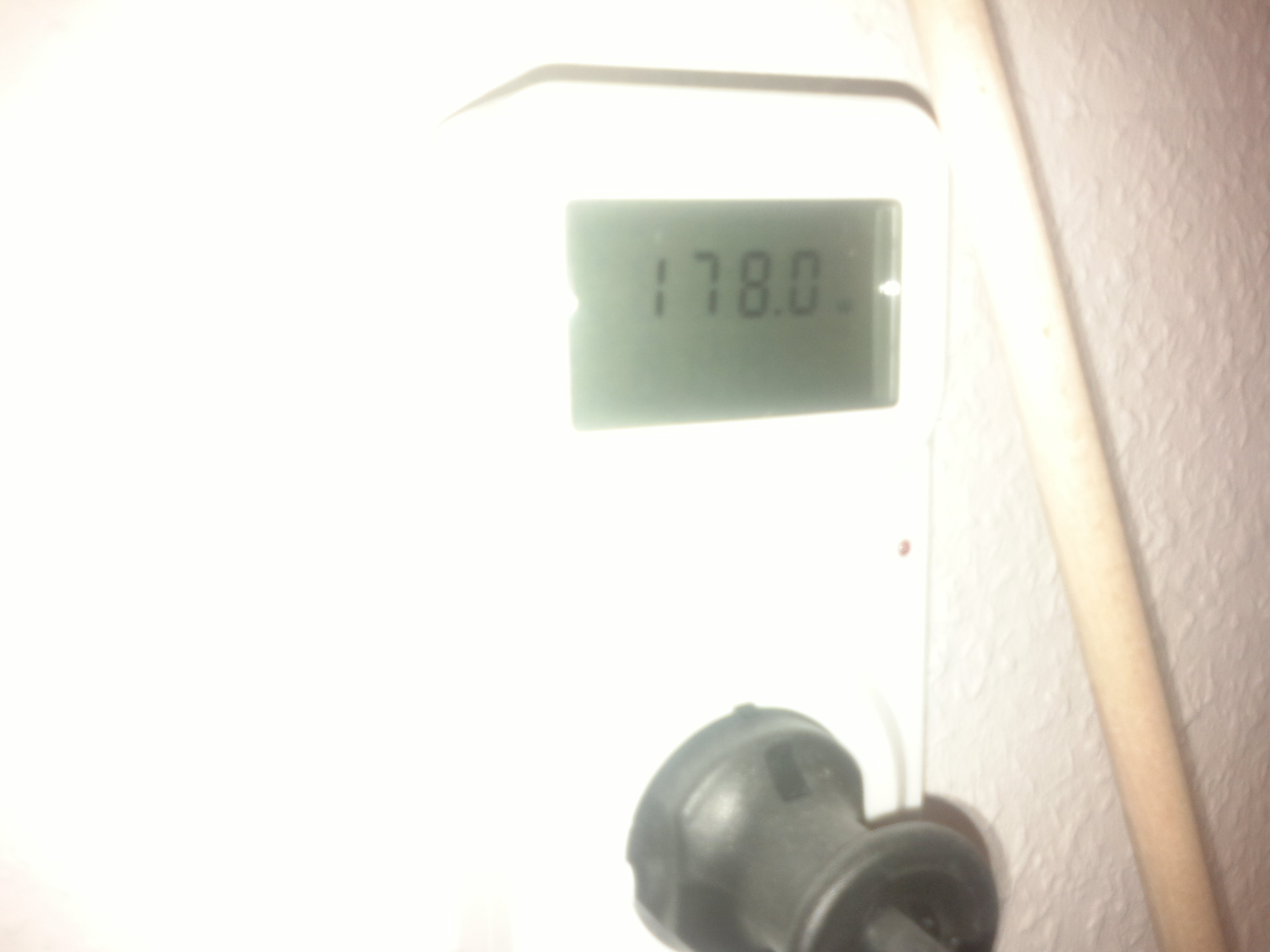

Du schreibst das du fast ne 2 vorne an hast,ich hab gerad mal mit ner 6850@ leichtes OC + Athlon/NB OC + Wasserkühlung(Pumpe 5Watt) leicht über 200Watt,HW Seitig sogar noch unter 200Watt.
Da sind deine fast 200Watt schon verdammt viel.

A8 5600K mit 3,4GHz

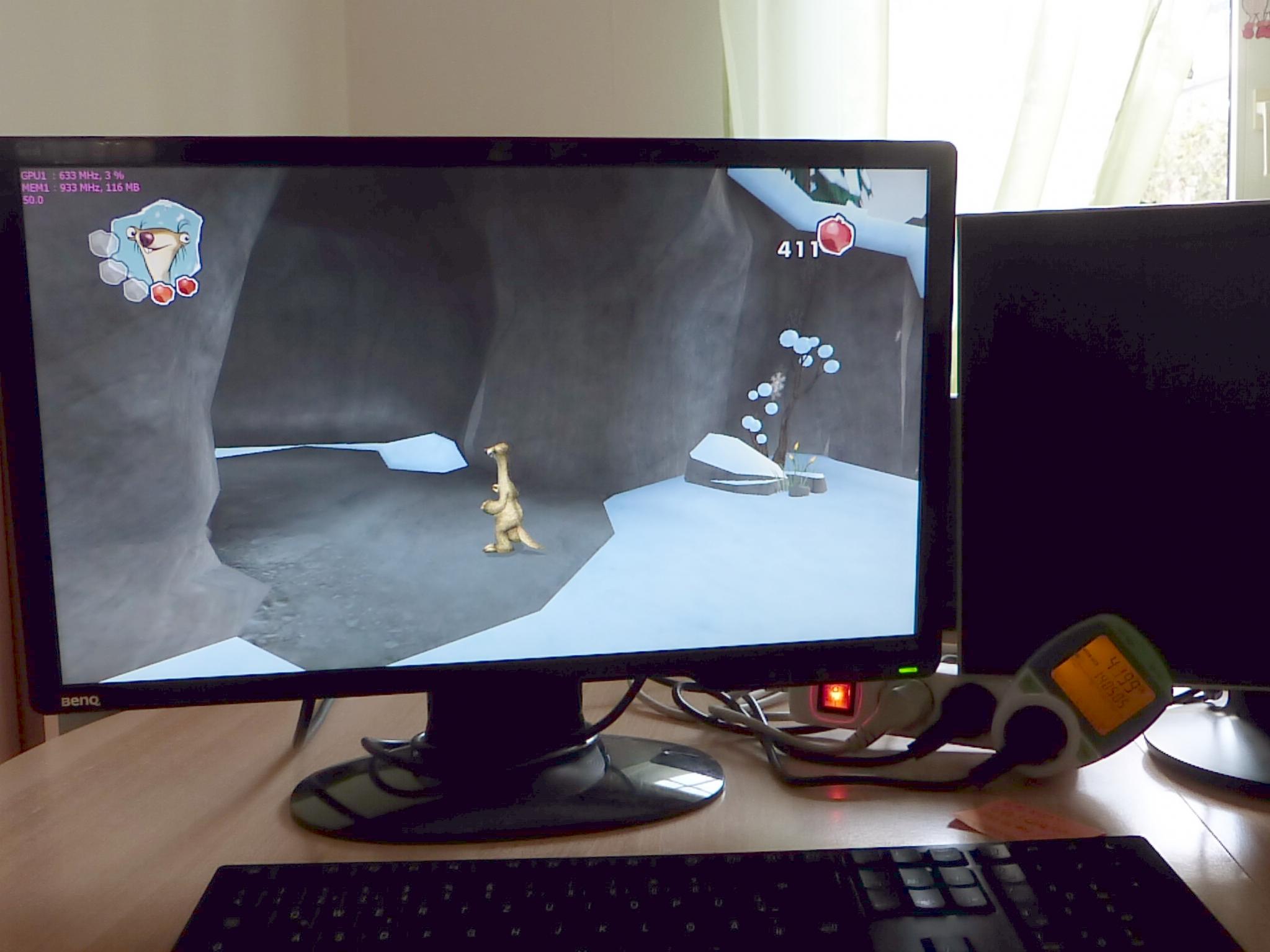

und ein kleines Spielchen






Wie kommst du auf fast 200Watt?!
Sowas schaffe ich gerad mal mit 100Watt Grakas.

Ergänzung (13. August 2013)

@Shririnovski:
Ich bin da mal gespannt ob z.b. dieser Kühler passen würde:http://geizhals.at/de/ekl-alpenfoehn-sella-84000000053-a601154.html



[Shririnovski]

So gibt schon ein Update, Prozessor und Board sind bestellt, es ist dieses geworden: http://geizhals.at/asrock-fm2a85x-itx-dual-pc3-14900u-ddr3-90-mxgpq0-a0uayz-a896534.html
Hintergrund: das günstigste für mich recht schnell zu bekommende Board mit HDMI und DVI Anschluss, außerdem liegt der CPU-Sockel recht weit weg vom PCIe Slot.

Außerdem hab ich einem Kollegen das Prachtstück abluchsen können: http://geizhals.at/de/scythe-kabuto-ii-sckbt-2000-a839777.html

Ersten Anproben zufolge passt der zumindest ins leere Gehäuse rein, wird aber wohl eng wegen Board & Abstand zu PCIe. Zumindest ist durch die Heatpipes recht viel Abstand zwischen Board und Kühlkörper, Ram oder sonstwas dürfte also nicht im weg sein.

Bilder folgen sobald das Board da ist.



[Casi030]

Das Mainboard hätte ich auch genommen..........
Bin echt gespannt wie das alles Verbaut ausschaut,was machst mit der Öffnung fürs Netzteil?
Einfach nur ein Blech dahinter mit NT Anschluss,oder auch noch mit 80/92er Lüfter?



[Shririnovski]

Das ist eine gute Frage, weiß ich noch nicht ganz genau, hängt aber auch ein wenig davon ab, wie der Rest schlussendlich verbaut aussieht und welcher Kühler/Lüfter reinkommt (Daran dass der Kabuto II passt glaub ich eigentlich selbst nicht ^^). Tendenziell aber eher mit einem Blech verschließen als einen 80er/92er Lüfter rein setzen. Luftstrom dürfte ich mit den vielen gelochten oder geschlitzten Bereichen rund um das Gehäuse genug bekommen.



[conf_t]

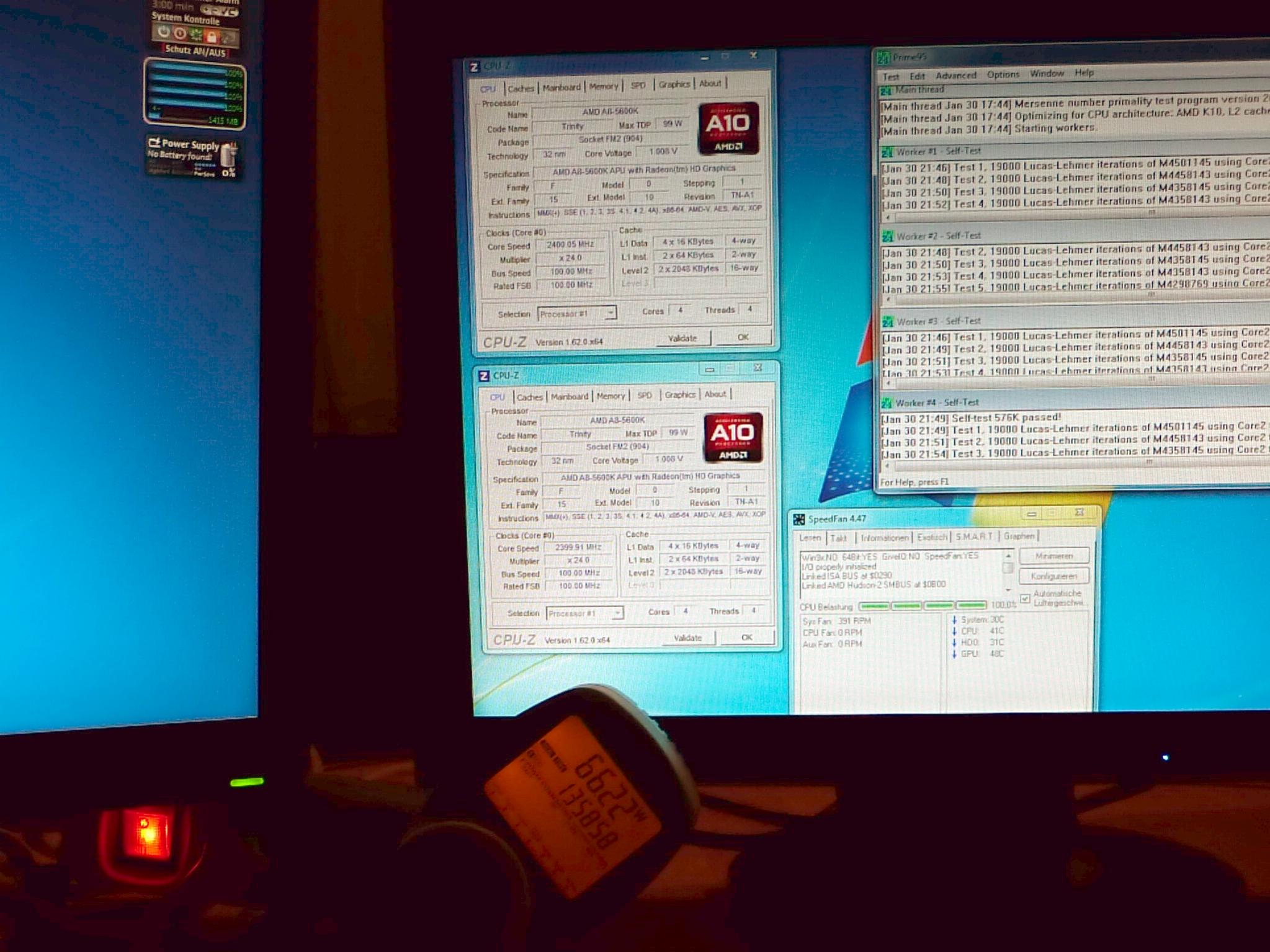

@Casi:030: Naja, was soll ich sagen, das Bild spricht für sich (VMWare+Prime):
Schwankung bis 188 Watt
Daran hängen: der besagte "PC2 (A10-5800k @1,31V, 16GB DDR3 2133 @1,55 V, KNC-One DVB-S (ungenutzt), 4x WD Red 3 TB, 256 GB M4 Crucial, WD Scropio 320GB bequiet StraightPower 400 W (80 Plus Gold)", 1x 5-Port Switch (4 Watt) und eine Dect-Basis Station (5 Watt), Monitor (20 Watt). Alle anderen Verbraucher waren abgezogen. Und die GPU ist noch ohne Last, bei einem idealen Verhältnis von GPU zu CPU Auslastung - hatte ich mal bei einem Spiel, war aber letztes Jahr, weiß den Titel nicht mehr - war es noch schlimmer. Ok, wie man sieht hat das Netzteil eine Inputleistung von 155 Watt, also dürfte der Output bei etwa 132 Watt liegen. Gut, bis vor paar Wochen kamen nochmals 10 Watt netto (also etwa 12 Watt an der Steckdose) für einen Host-Raid-Controller dazu, den ich mittlerweile wegrationalisiert habe



[Shririnovski]

@Nicht Ich:

Mit dem was du da alles dabei hängen hast erscheint mir der Wert als völlig normal, ich zieh mal für die Platten, die DVB-S, den Switch und die DECT Station pauschale 50W ab und komme auf 128W für Board, RAM, CPU - inklusive Verlust durch das Netzteil.



[Casi030]

Ich sag der passt wie A auf E mit ein wenig Spiel.
Rechne mal:
NT:http://geizhals.at/de/be-quiet-pure-power-l7-300w-atx-2-3-l7-300w-bn103-a448393.html 86mm
+
http://www.lian-li.com/en/dt_portfolio/pc-q07/ max 70mm

Macht 155mm

http://geizhals.at/de/scythe-kabuto-ii-sckbt-2000-a839777.html 140mm

1cm solltest da noch Luft haben.

Ich meinte eigentlich das Blech als Blende mit Durchführung fürs Netzteil und zusätzlich noch ein 80/92er Lüfter.

Ergänzung (14. August 2013)

@Nicht Ich:

Mit dem was du da alles dabei hängen hast erscheint mir der Wert als völlig normal, ich zieh mal für die Platten, die DVB-S, den Switch und die DECT Station pauschale 50W ab und komme auf 128W für Board, RAM, CPU - inklusive Verlust durch das Netzteil.

Ja so sehe ich das auch,da hängt schon recht viel dran.



[Shririnovski]

Ja das meinte ich auch, also die Öffnung in der normalerweise das Netzteil sitzen würde. Bin ich weiterhin unschlüssig, zumal das Gehäuse ganz unten eine größere, runde Öffnung hat, die geradezu nach einer Netzteilkabeldurchführung schreit.
Aktuell denke ich wegen Bauform des Gehäuses und der Position der Lufteinlässe sogar darüber nach den Lüfter der CPU-Kühlung um zudrehen, so dass Luft durch die Kühlrippen gesaugt wird und seitlich direkt aus dem Gehäuse geblasen wird.

Naja vielleicht wird mir das alles etwas klarer, wenn die Teile dann da sind.

Edit:
Ja von der Höhe her hab ich definitiv keine Schwierigkeit mit dem Kabuto, Länge und Breite definitiv schon eher.



[Peter_Shaw]

@ Nicht Ich
Es macht natürlich wenig Sinn, die gesamte Steckdosenleiste ans Messgerät zu hängen, wenn man nur die LA des PCs rausfinden möchte.

Bin aber auch der Meinung, dass es mit nem A10 6800K knapp werden könnte, umso gespannter bin ich aber auf die Ergebnisse hier.

@ Casi
Das Bild mit dem 'kleinen Spielchen' ist m.M.n. wenig aussagekräftig, da dieses Game von anno dunnemals wohl kaum ne realistische Spielelast erzeugt. Da bewegt sich das System wahrscheinlich nur ein paar Watt über dem Idle-Verbrauch...



[Casi030]

@Peter_Shaw
Idle um 30Watt,Spiel ging max bis auf rund 50Watt bei 100% GPU Auslastung.
Zum Zocken hat er ja nen Rechner weshalb er halt nur kleine Spiele drauf spielt und so kann es aussehen wenn man die Sache dann noch ein wenig Optimiert.



[Peter_Shaw]

Mal ein wenig Offtopic (es sei mir verziehen):
Das mit dem 'kleinen Spiel' ist so eine Sache: Für 'Ice Age' oder Solitär reicht ALLES, was es aktuell an Onboard-Lösungen gibt, dafür brauch ich keine Richland-APU mit ner 125W-TDP. Interessant wirds doch bei HALBWEGS aktuellen Games. Ich zock auf ner HD7750 (auch kein Leistungswunder) beispielsweise Skyrim auf FullHD mit diversen Grafik-Mods oder auch Anno 2070.

Wenn der TE nun schreibt, sein Ziel sei ein "Multimedia PC, der auch das eine oder andere Spielchen verkraftet" (1) und sich dafür die aktuelle Top-APU aussucht, dann geh ich mal davon aus, dass eben nicht nur Solitär angepeilt wird.

Ich freu mich jedenfalls schon auf die Systemvorstellung, bei der sicher auch ein paar Verbrauchswerte auftauchen werden.
