A1SAi-2550F - Wie PowerLED Kabel verbinden?

[Lord_X]

Hallo zusammen

Ich habe hier ein älteres Mainboard A1SAi-2550F [1] von Supermicro. Mir ist nicht ganz klar, wo ich die folgenden beiden Kabel des Gehäuses verbinden muss:

• PowerLED +
• PowerLED -

Ich hätte es jetzt wie in diesem Bild gemacht:

Rot: Das ist der Power-Button
Blau: PowerLED + und PowerLED - sind jeweils ein einzelnes Kabel.

Besten Dank für euren Input!
Gruss

[1]: https://www.supermicro.com/QuickRefs/motherboard/Atom/QRG-1555.pdf



[Drewkev]

Ich hätte es jetzt wie in diesem Bild gemacht:

Ja, ich vermutlich auch.



[Ranayna]

Ne, wuerde ich nicht so machen.
Ich wuerde von "FP PWRLED" zu "Ground" unten in der Ecke gehen.

Mit sehr hoher wahrscheinlichkeit liegt an dem FP PWRLED eine Spannung an wenn das System eingeschaltet ist.
Theoretisch duerfte auch 3.3V zu Ground funktionieren, dann wird aber ein Vorwiderstand gebraucht.



[Lord_X]

@Ranayna Ich habe es mal wie du vorgeschlagen. Das Board startet zwar problemlos aber die LED bleibt dunkel.



[Ranayna]

Also PowerLED+ an FP PWRLED und PowerLED- an Ground?
Evtl. mal vertauschen.



[Lord_X]

Ja PowerLED+ an "FPPWRLED". Habs jetzt mal noch getauscht aber ist auch dunkel.



[Ranayna]

Hmm, jetzt wirds schwieriger...
Wenn du ein Multimeter zur Hand hast, kannst du mal zwischen den jeweiligen Ports messen ob eine Spannung anliegt.



[Lord_X]

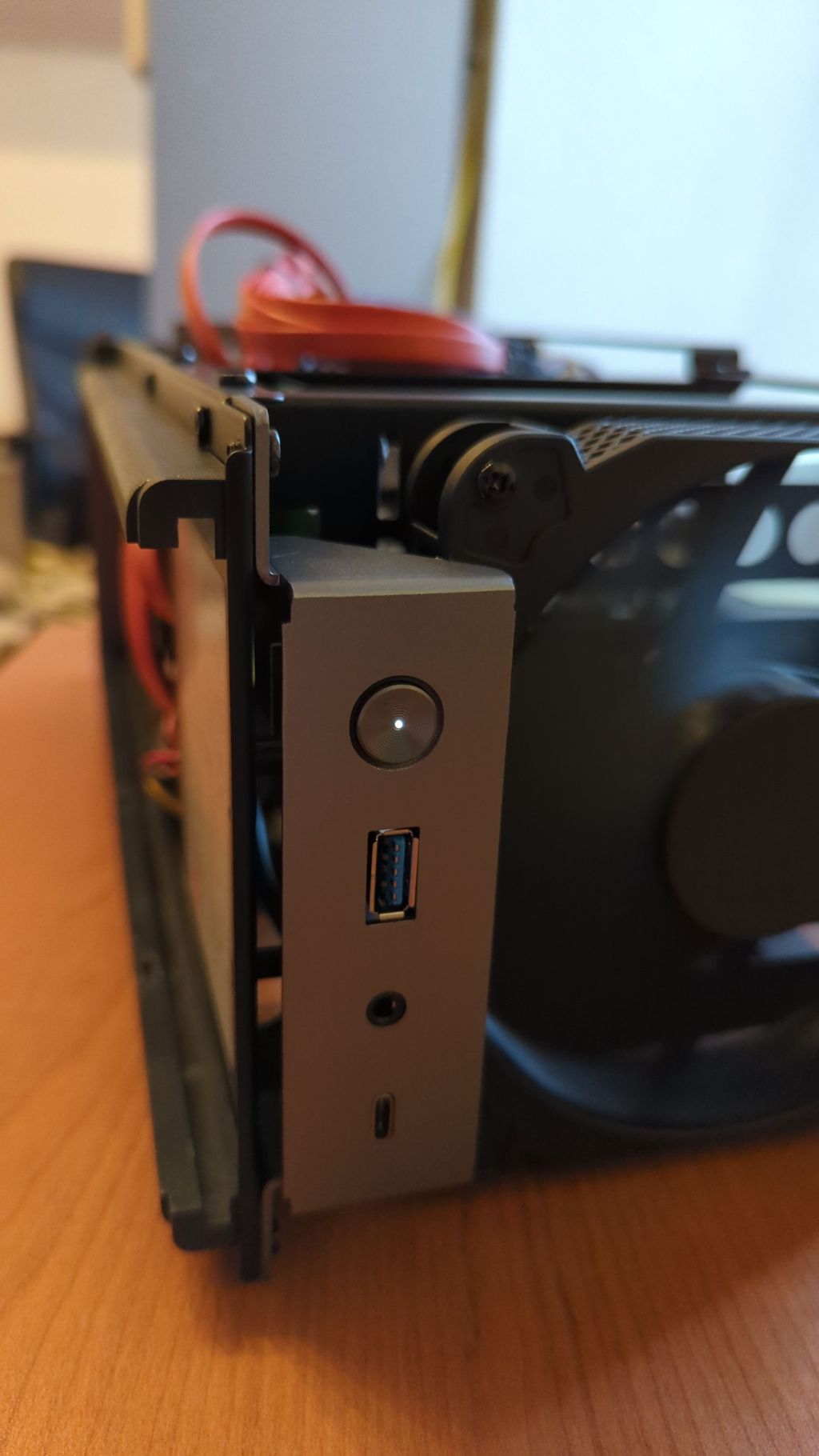

Hab ich gerade versucht aber da zeigt es mir nichts an. Hab darum mal wie oben im Bild die beiden blauen Pins versucht. Hat geklappt. Die LED leuchtet jetzt

Danke!



[Ranayna]

Ganz ehrlich: Damit habe ich nicht gerechnet das es so funktioniert. Danke fuer die Rueckmeldung.
Und Sorry, @Drewkew hatte es dann von Anfang an richtig



[Lord_X]

Gerne! 👍
