Dann du hast Recht, die hatte ich gar nicht mehr probiert weil es so eng war, die heben den Kühler aber über die problematische Zone.
Ich danke dir vielmals 😘
Das war die Rettung.
Mea culpa



[Schnubb]

Mit deinem Tipp hat es dann geklappt, @Drewkev . Vielen Dank nochmal.

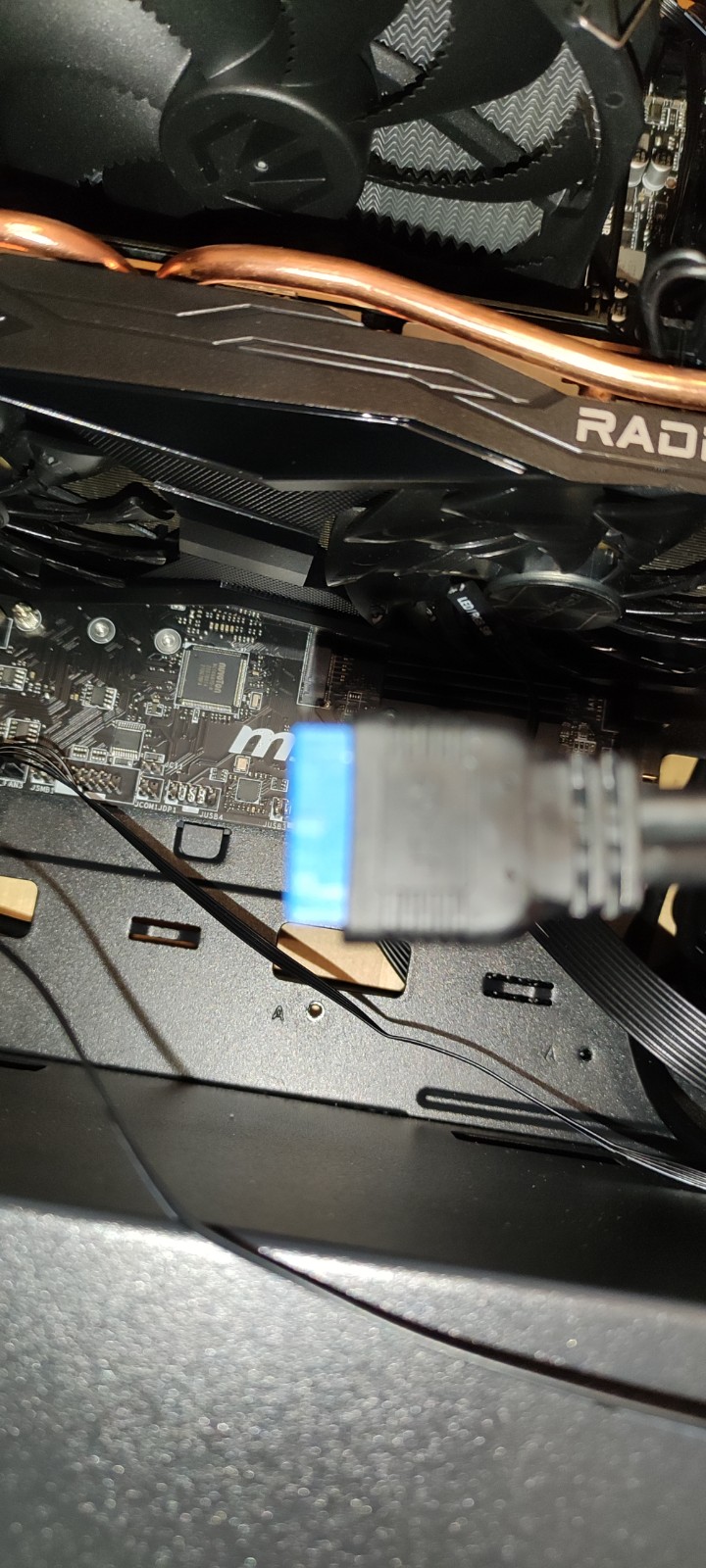

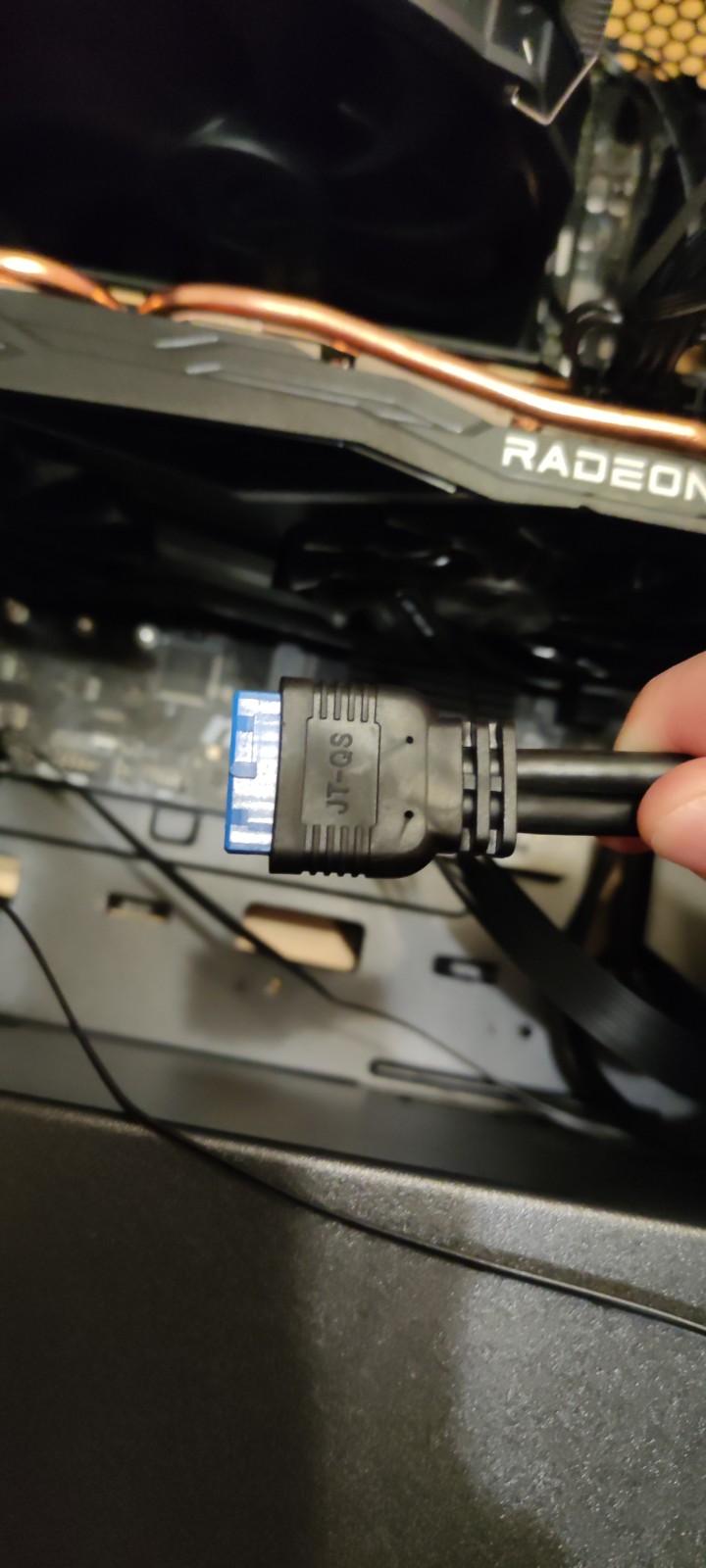

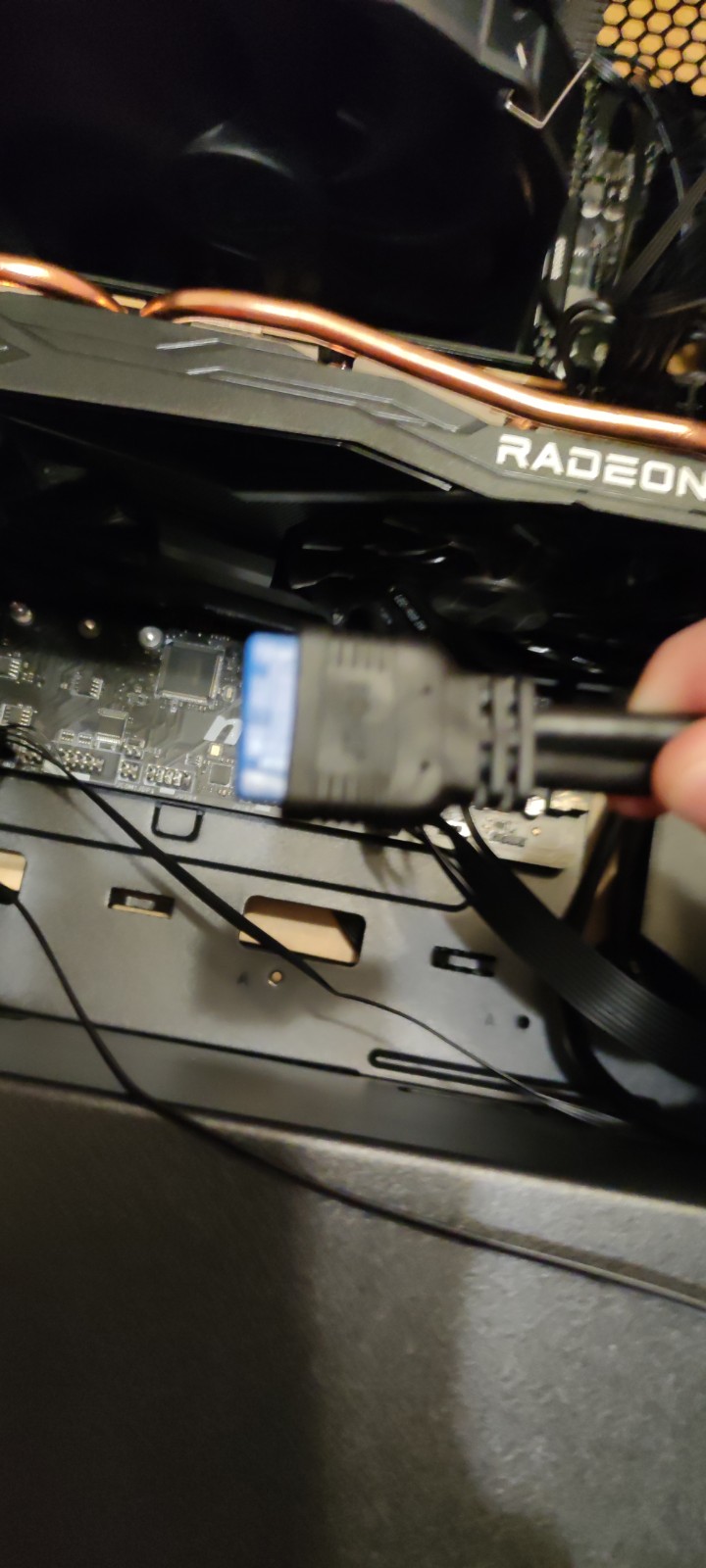

Hardware ist komplett installiert, es ist nur noch eine Sache offen, das USB 3 Kabel von der Front.
Dafür haben wir keinen Anschluss am Mainboard gefunden und auch nichts in den Beschreibungen.
Das einzige, was wir gefunden haben, das halbwegs passt, wäre JCOM und JUSB 4 zusammen zu verwenden. Das ist aber nicht Sinn der Sache, oder? Kann es sein, dass das Mainboard die Möglichkeit für den Anschluss gar nicht vorsieht?

Hast du vielleicht eine Idee oder siehst etwas, das wir nicht sehen?
Weiß jemand anderes dazu noch etwas, @JollyRoger2408 vielleicht?



[Drewkev]

Ausgehend vom MSI B550M Pro-VDH WIFI aus der Wunschliste hast du diesen Anschluss nicht, das ist korrekt.



[Schnubb]

Alles klar, danke für die Rückmeldung.
Kannst du mir sagen, wie der heißen würde, wenn es ihn gäbe?



[Drewkev]

Das ist von Board zu Board unterschiedlich, bei MSI heißt der meist JUSB3.

Wobei die 3 (auch) für die Nummerierung steht.



[Schnubb]

Top, danke dir und vielen Dank nochmal auch für die gesamte Hilfe 👍

Ergänzung (29. März 2023)

Vielleicht noch eine Anschlussfrage:
weißt du ob es bei Geizhals eine Kategorie gibt, nach der ich filtern kann um sicherzugehen, dass zukünftige Mainboards den Anschluss dabei haben?



[Drewkev]

Bei Geizhals schimpft sich der "19-Pin Key Header" oder einfach USB 3.0 Header (intern, 5Gb/s) einfach mit Strg+F beim Filtern danach suchen.

Ist aber kein Beinbruch, es gäbe für deinen Fall auch günstige Adapter(kabel).



[stromann]

Kannst Du im Zweifel per PCI-E nachrüsten: USB 3.0 Header müsste es beim Board heißen.

https://geizhals.de/axagon-pceu-034vl-a2600983.html



[JollyRoger2408]

Ausgehend vom MSI B550M Pro-VDH WIFI aus der Wunschliste hast du diesen Anschluss nicht, das ist korrekt.

Warum sollte das Board keinen USB 3.0 Header haben?

@Schnubb

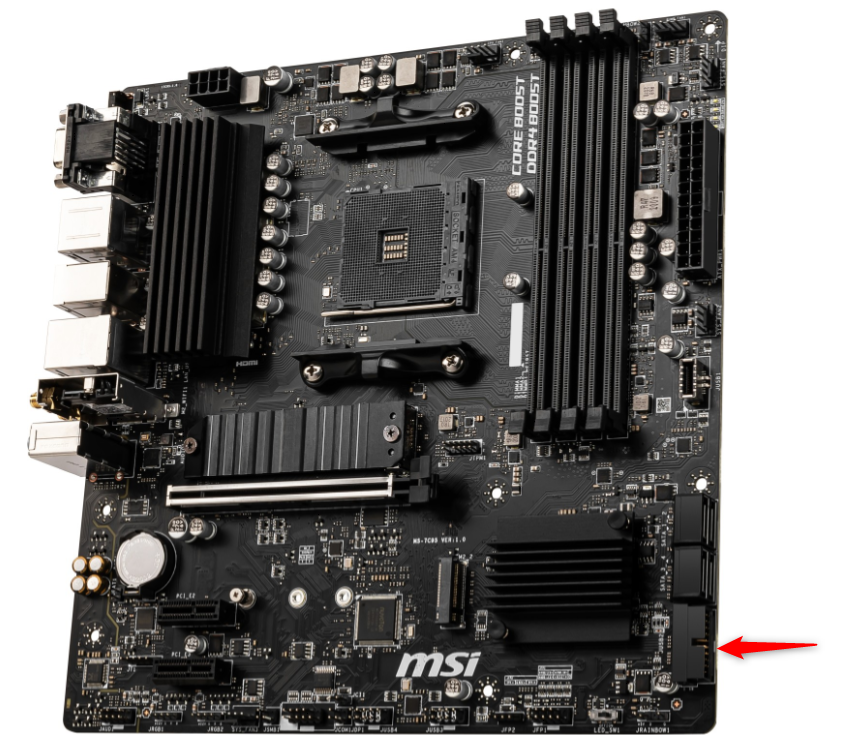

klar hat das Board so einen Header, nennt sich bei deinem Board "JUSB2" ---> siehe Bild.



[Drewkev]

Hm, unübliche Position + abgewinkelt (selten, gerade in der Preisklasse)

Nun, damit verlasse ich mich lieber wieder auf die Datenblätter in Zukunft.



[Schnubb]

Bei Geizhals schimpft sich der "19-Pin Key Header" oder einfach USB 3.0 Header (intern, 5Gb/s) einfach mit Strg+F beim Filtern danach suchen.

Ist aber kein Beinbruch, es gäbe für deinen Fall auch günstige Adapter(kabel).

Bevor ich Jollys Beitrag gelesen habe, wollte ich schon schreiben, dass das aufgeführt ist, an der Stelle hatte ich aber echt nicht geschaut, ist wirklich unüblich.

Kannst Du im Zweifel per PCI-E nachrüsten: USB 3.0 Header müsste es beim Board heißen.

https://geizhals.de/axagon-pceu-034vl-a2600983.html

Das hätte ich ihm jetzt vorgeschlagen, aber wenn der abgewinkelte Anschluss geht, wäre es natürlich am besten.

Warum sollte das Board keinen USB 3.0 Header haben?

@Schnubb

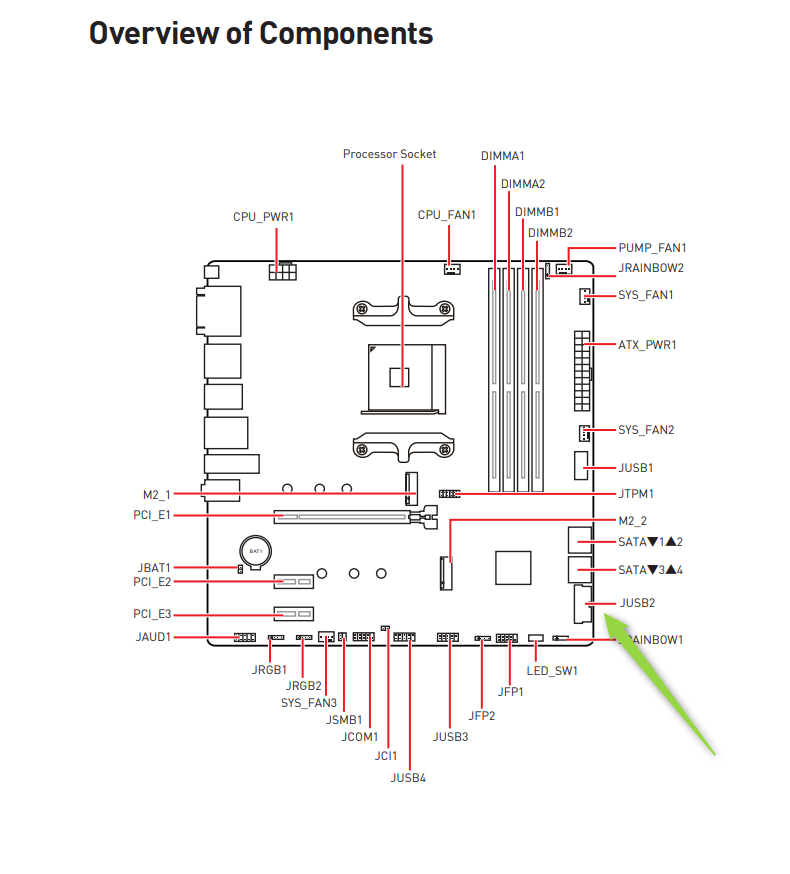

klar hat das Board so einen Header, nennt sich bei deinem Board "JUSB2" ---> siehe Bild.

Anhang anzeigen 1341002

Perfekt, danke, da hast du ja echt Adleraugen

Ich hab ihm das mal weitergeleitet und gebe hier nochmal Rückmeldung, ob es funktioniert hat. Es sieht ein bisschen so aus, als könnten die Kühlrippen im Weg sein.



[JollyRoger2408]

an der Stelle hatte ich aber echt nicht geschaut, ist wirklich unüblich.

Na ja, bei den kleineren µATX Boards muss man als Hersteller halt schauen, wo man die Anschlüsse unterbringt.

s sieht ein bisschen so aus, als könnten die Kühlrippen im Weg sein.

Welche Kühlrippen? Man schiebt den Stecker von vorne in den Header; da sind keine Kühlrippen.



[Schnubb]

Sorry hab ganz vergessen mich zurückzumelden.
Dank eurer Hilfe läuft jetzt alles wie es soll.
