Hallo CB-Community !
Schon seit der Vorstellung von X570 war mir der Lüfter ein kleiner Dorn im Auge, da ich damals schon wusste, dass mein neues System auf diese Plattform setzen wird und das somit zum Thema für mich werden würde. Meine Entscheidung fiel dann nach "reifer" Überlegung auf das oben genannte Board. Diese Entscheidung bereue ich auch heute noch keineswegs, da bisher alles bei mir gestimmt hat und das Board alles bietet, was ich jetzt und in Zukunft benötige.

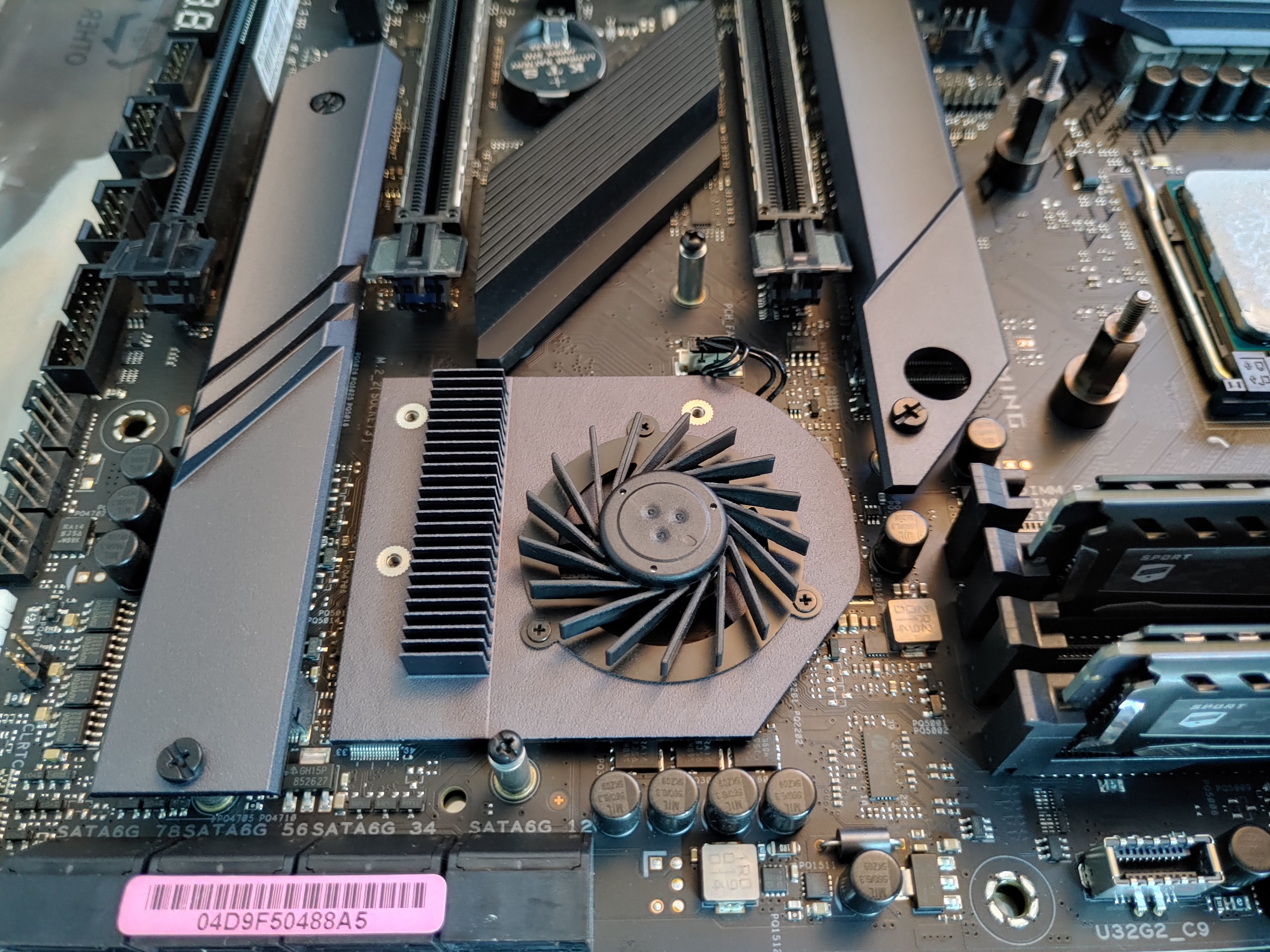

Kommen wir zu meinem "Problem". Asus hat bis heute die Lüftersteuerung vom X570 nicht freigegeben bzw. keine verschiedenen Profile erstellt. Man ist also auf einen Bios Mod (der 1A ist) angewiesen um von der Asus Kurve abzuweichen. Das bedeutet, der Lüfter springt im Normalfall schon bei 55°C an. Was letztendlich darin resultiert, dass dieser immer nach einer kurzen Zeit anspringt und an bleibt. Da meine GPU vertikal verbaut ist, bekommt dieser nicht wirklich die Abwärme der Grafikkarte zu spüren und ich habe nicht so hohe Temperaturen wie andere. Im Schnitt war ich mit 62°C bei +/- 2000rpm unterwegs (habe keine NVMe verbaut). Im Prinzip also bei mir unproblematisch, egal ob Temperatur oder Geräusche vom Lüfter. Trotzdem habe ich mich immer daran gestört, dass Asus da so eine unterdimensionierte Kühlung verbaut hat, da man ja sowieso den Lüfter "braucht". Deaktiviert man den Lüfter (mit dem Mod) bzw. zieht den Stecker, steigt die Temperatur bei mir auf über 85°C bei minimaler Gehäuselüftung (~600rpm).
Da man bei anderen X570 Boards ja eine "bessere" Lösung gefunden hat oder andere auch schon ähnliche Mods für ihren PCH gebaut haben, dachte ich mir: "das kannst du auch". Nach langer gedanklicher Vorbereitung habe ich mich dazu entscheiden auch etwas zu basteln. Ich wollte natürlich das bestmögliche rausholen, so wenig Aufwand wie möglich betreiben und P/L sollte auch stimmen. Habe mir bei AliExpress unzählige DIY Kupfer Kühlen angesehen und hin und her überlegt ob ich unter 15mm Höhe bleibe oder nicht (15mm ist die max. Höhe um noch eine GPU in den PCIE Slot stecken zu können). Da ich aber mit Riser unterwegs bin und auch in Zukunft sein werde, habe ich mich dazu entscheiden auf die 15mm zu pfeifen. Bei meiner Recherche nach einem passende Kühler, der die verfügbare Fläche auch gut nutzt und meinen Vorstellungen entspricht, bin ich auf den Supermicro SNK-P0012 gestoßen. Dieser ist 85 x 74 x 26mm (565g) und müsste somit nur an einer Seite gekürzt werden.

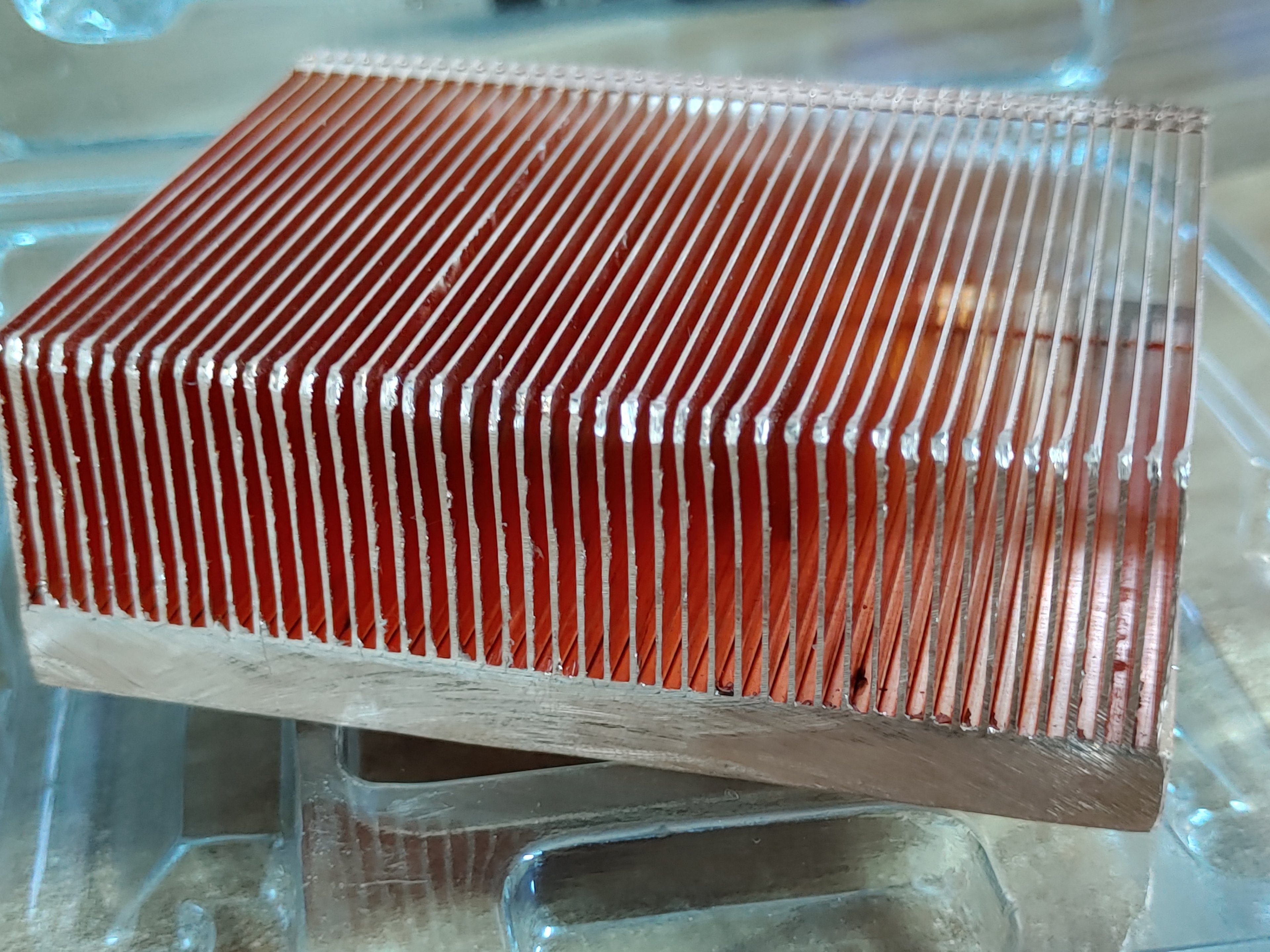

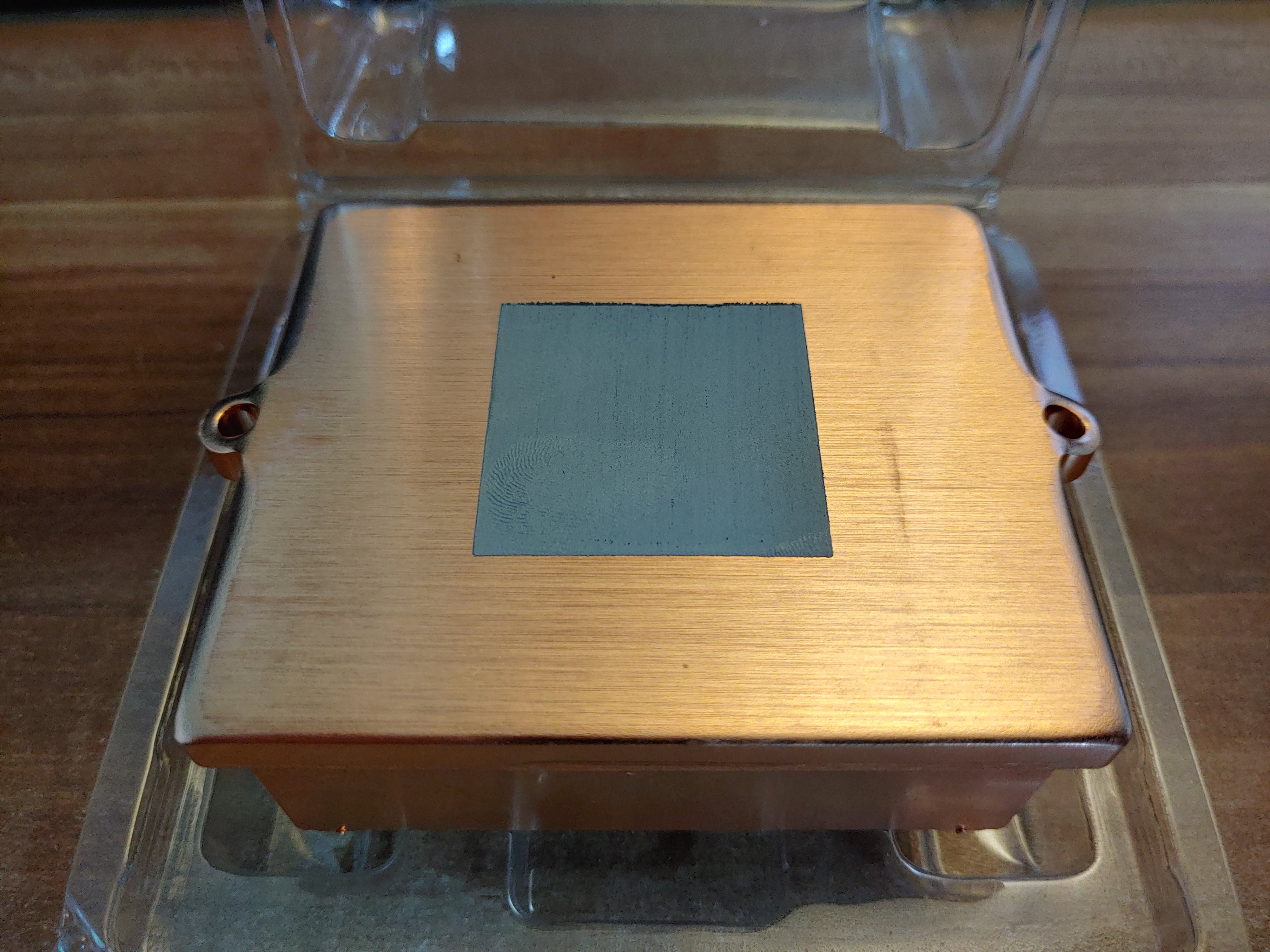

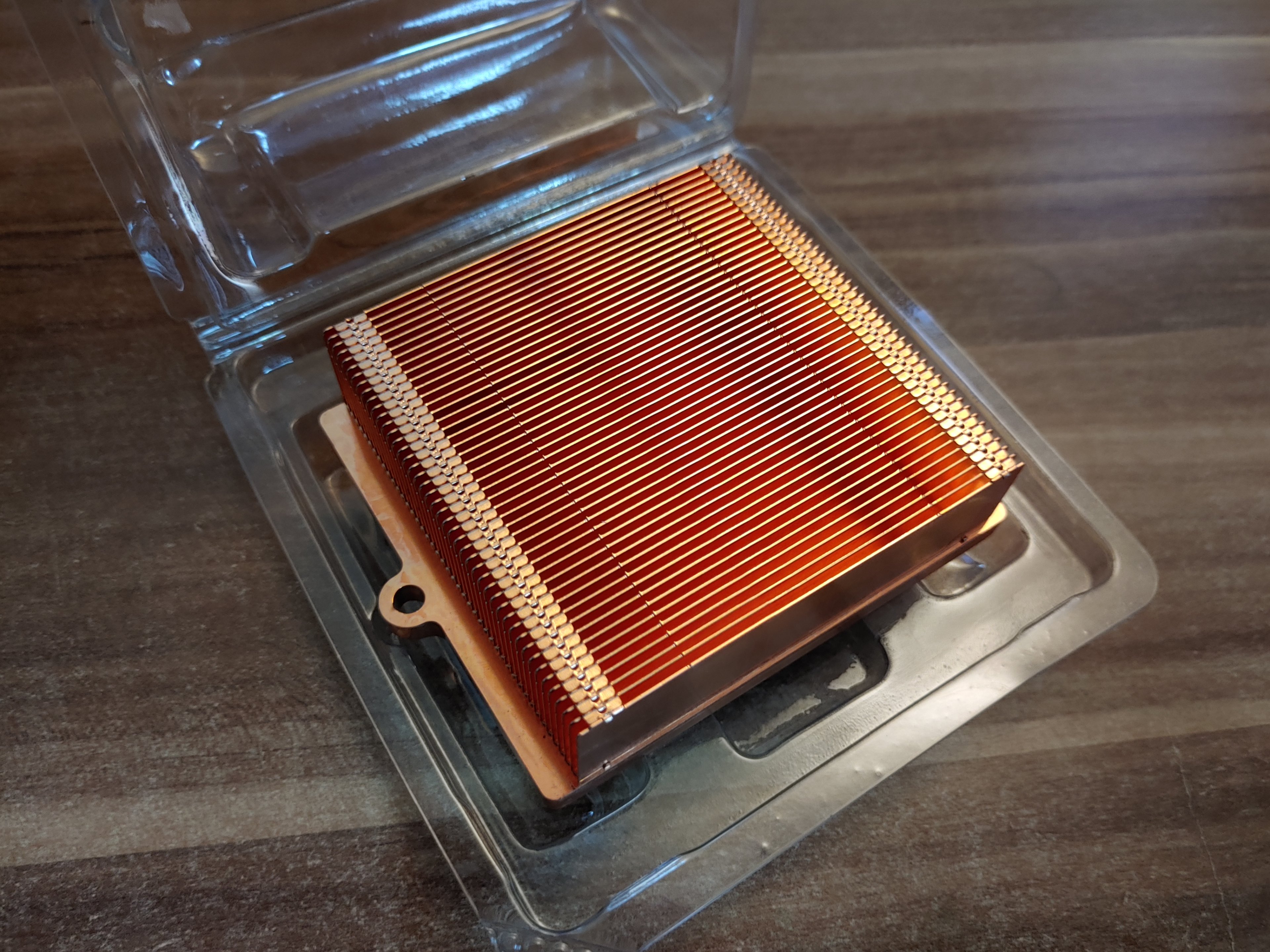

Also habe ich mir einen in der Bucht für 25€ inkl. Versand bestellt:
Die Maße waren wie angegeben und alles entsprach meinen Vorstellungen. Geplant waren 65mm Breite.

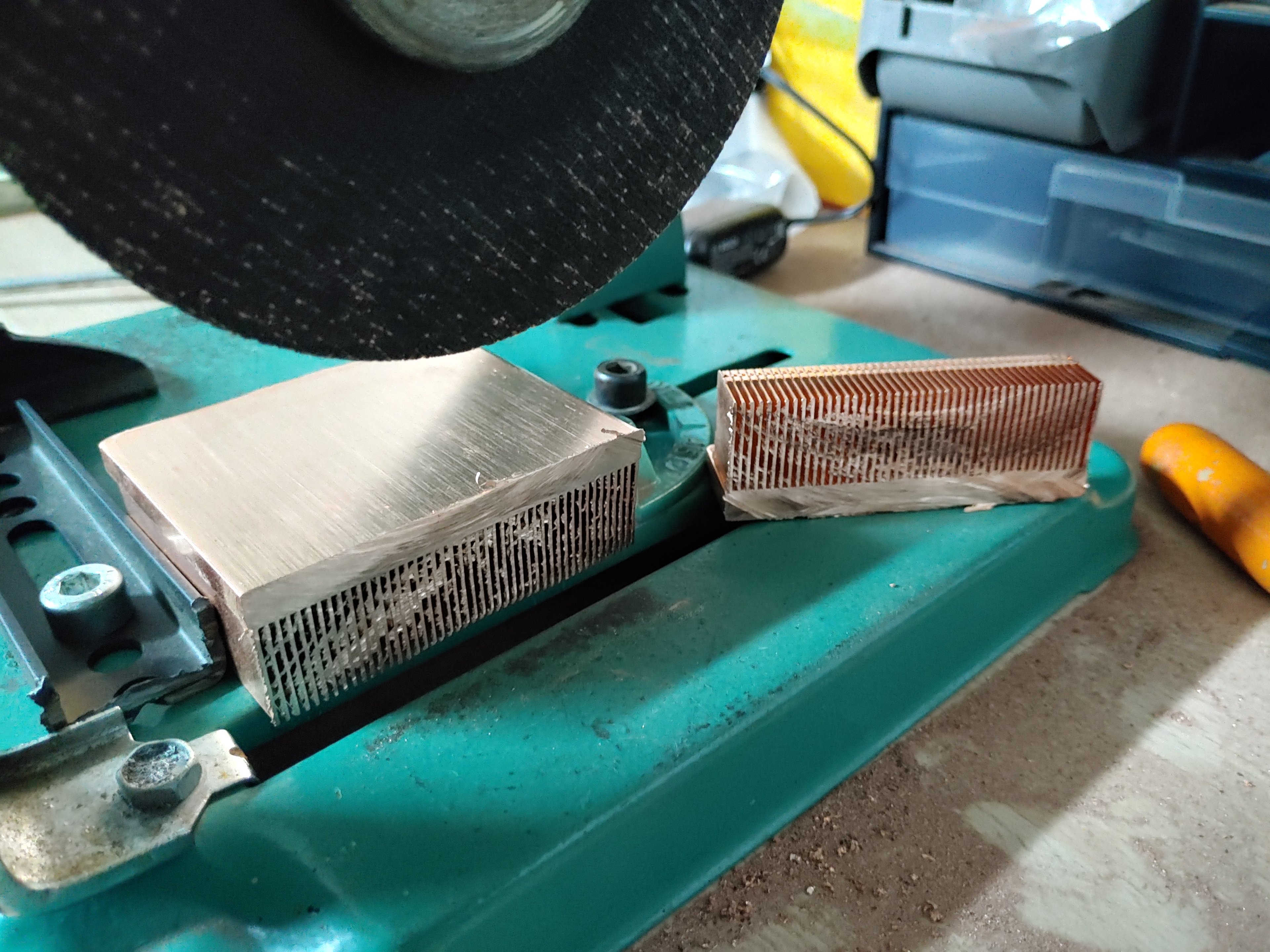

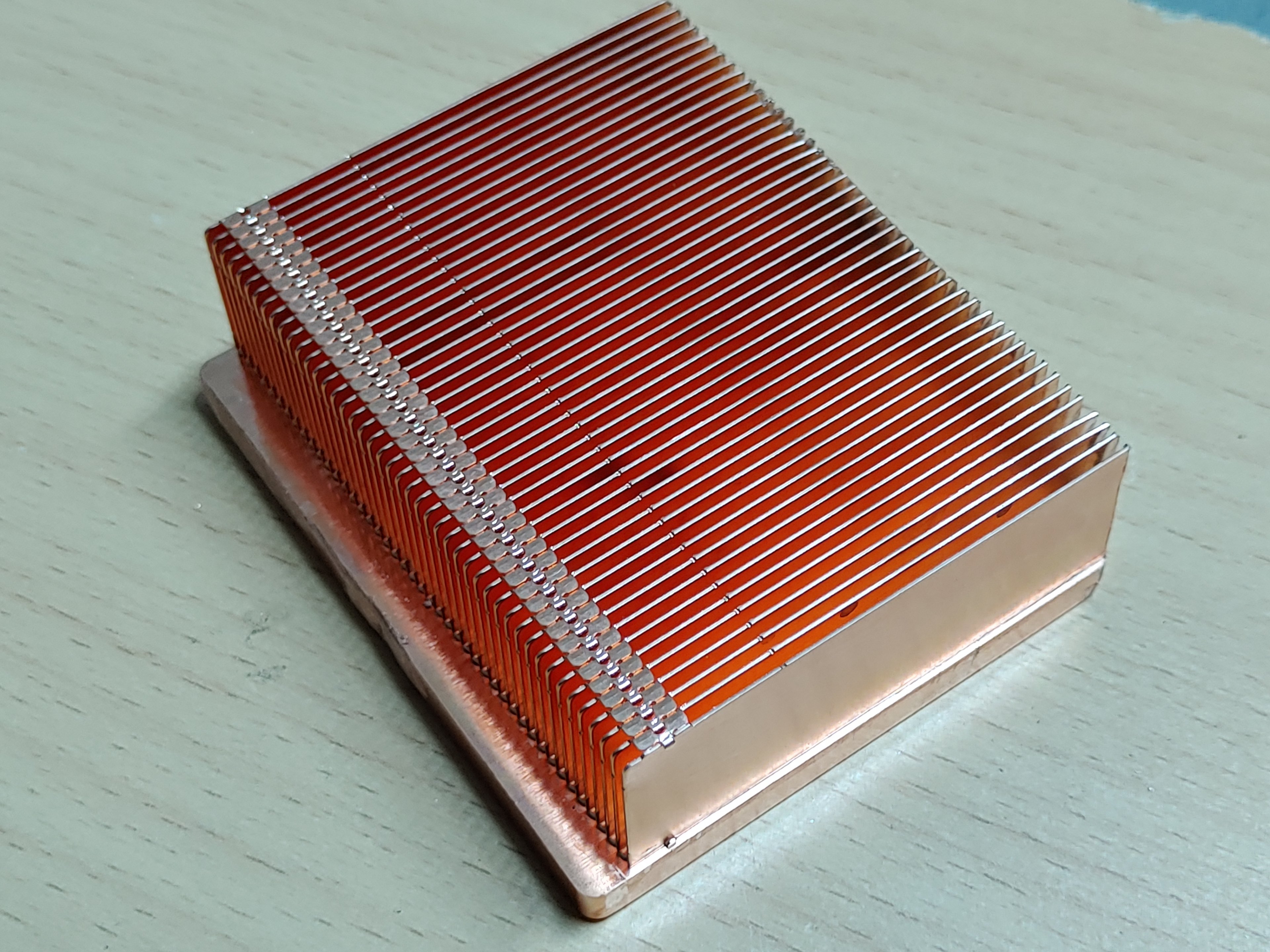

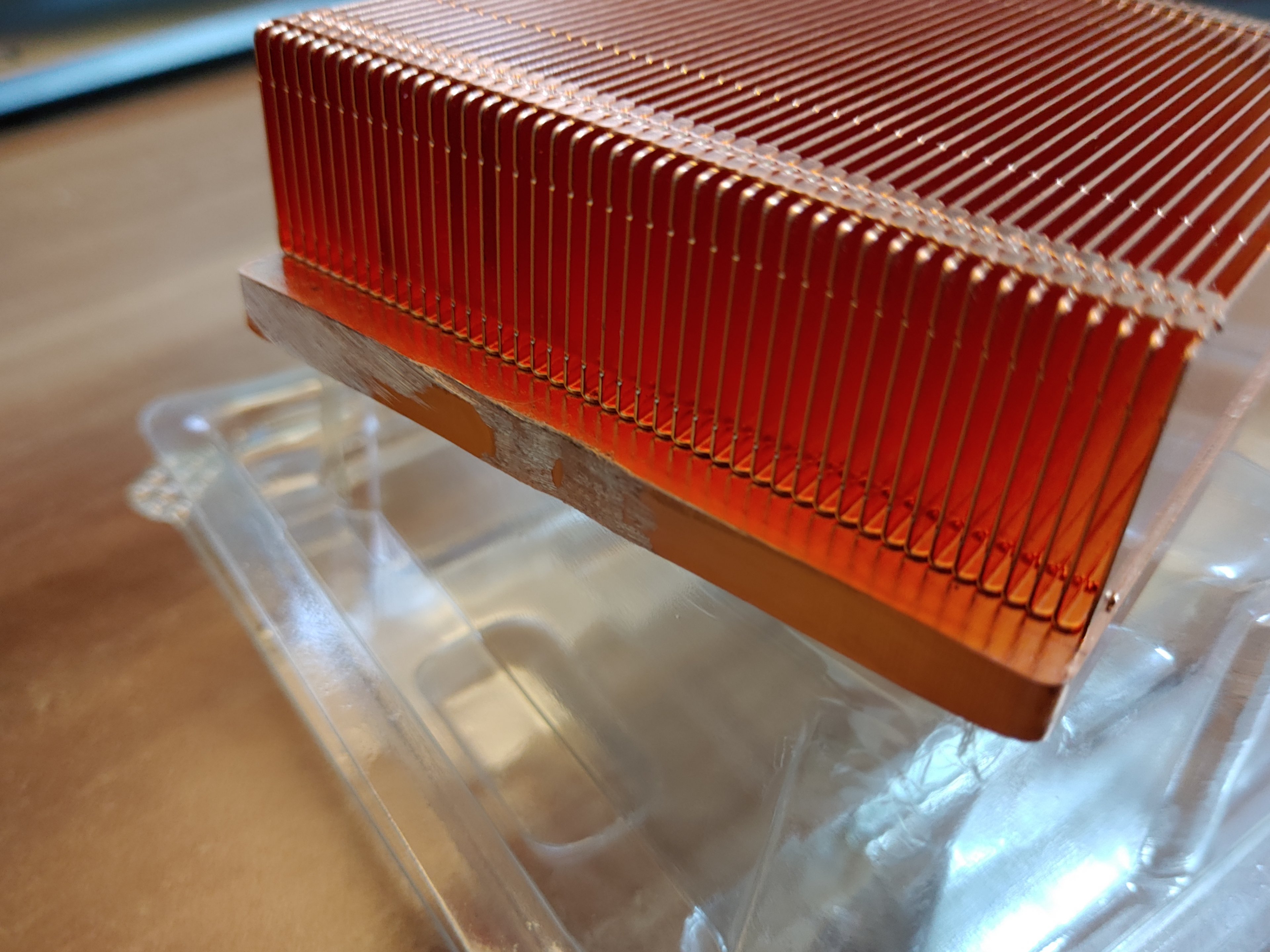

Nächster Schritt war dann den Kühler zu bearbeiten und auf die nötige Größe zu kürzen. Er ist dann doch "nur" 61mm breit geworden, da ich die gerade Vertiefung in den Kühlfinnen als Linie zum Schneiden benutzt habe und mit 61mm man noch genug Platz an den Seiten hat.

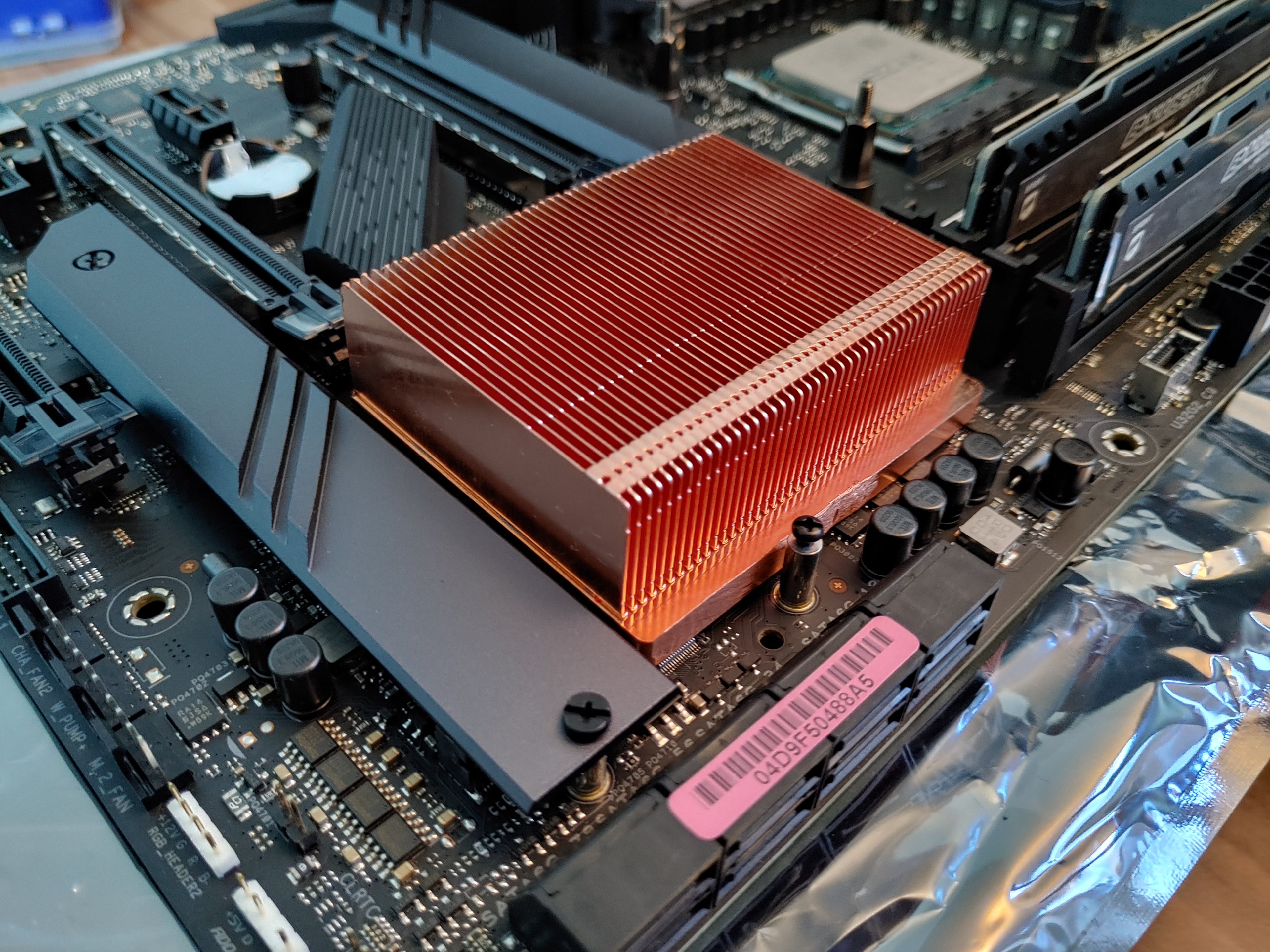

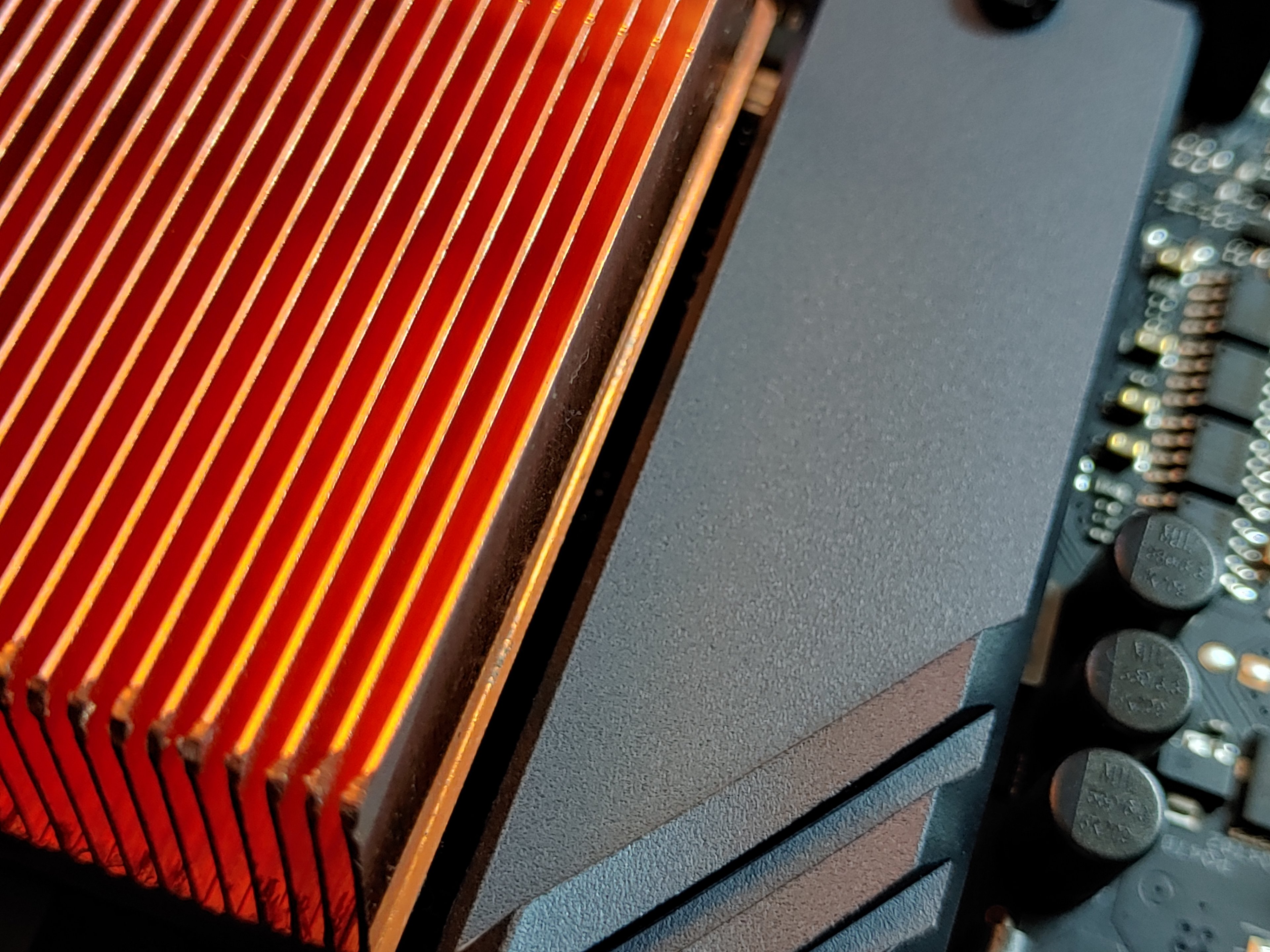

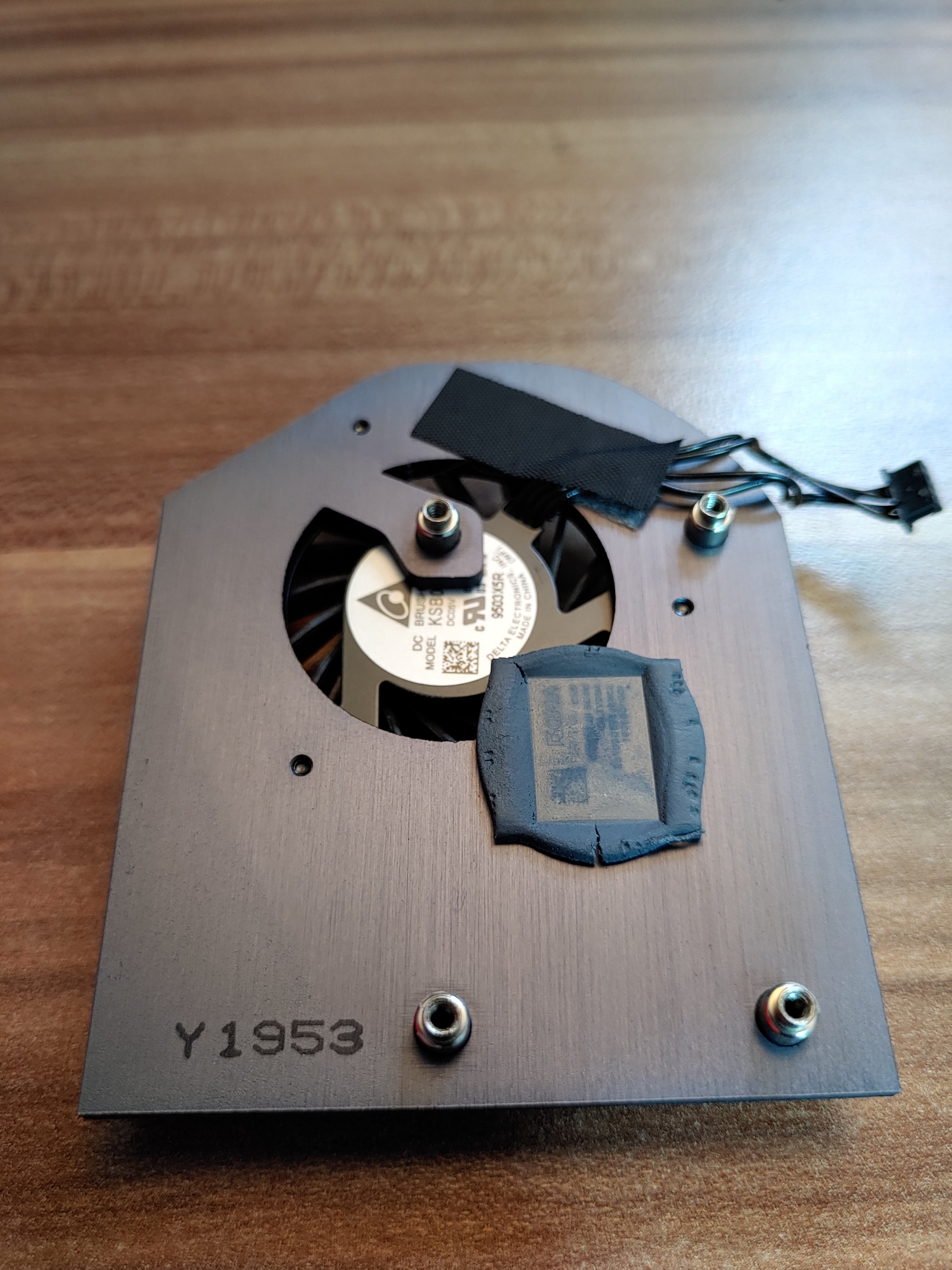

Mein PC also zerlegt, Asus PCH Kühler entfernt und geschaut ob er wirklich auch passt:
(hab ein wenig Filz drunter gelegt damit er Bauteile und den X570 nicht berührt - nur um zu schauen...)

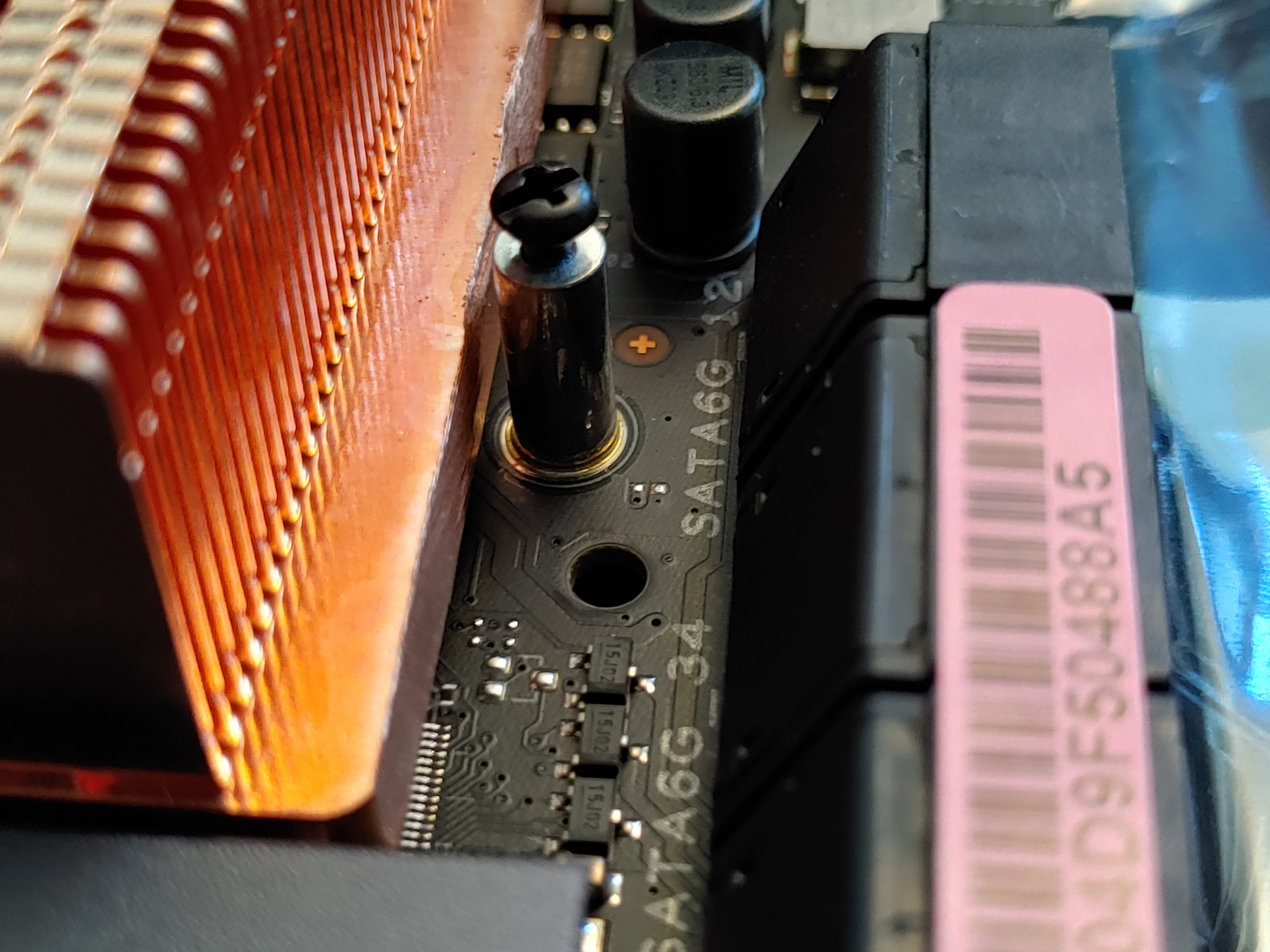

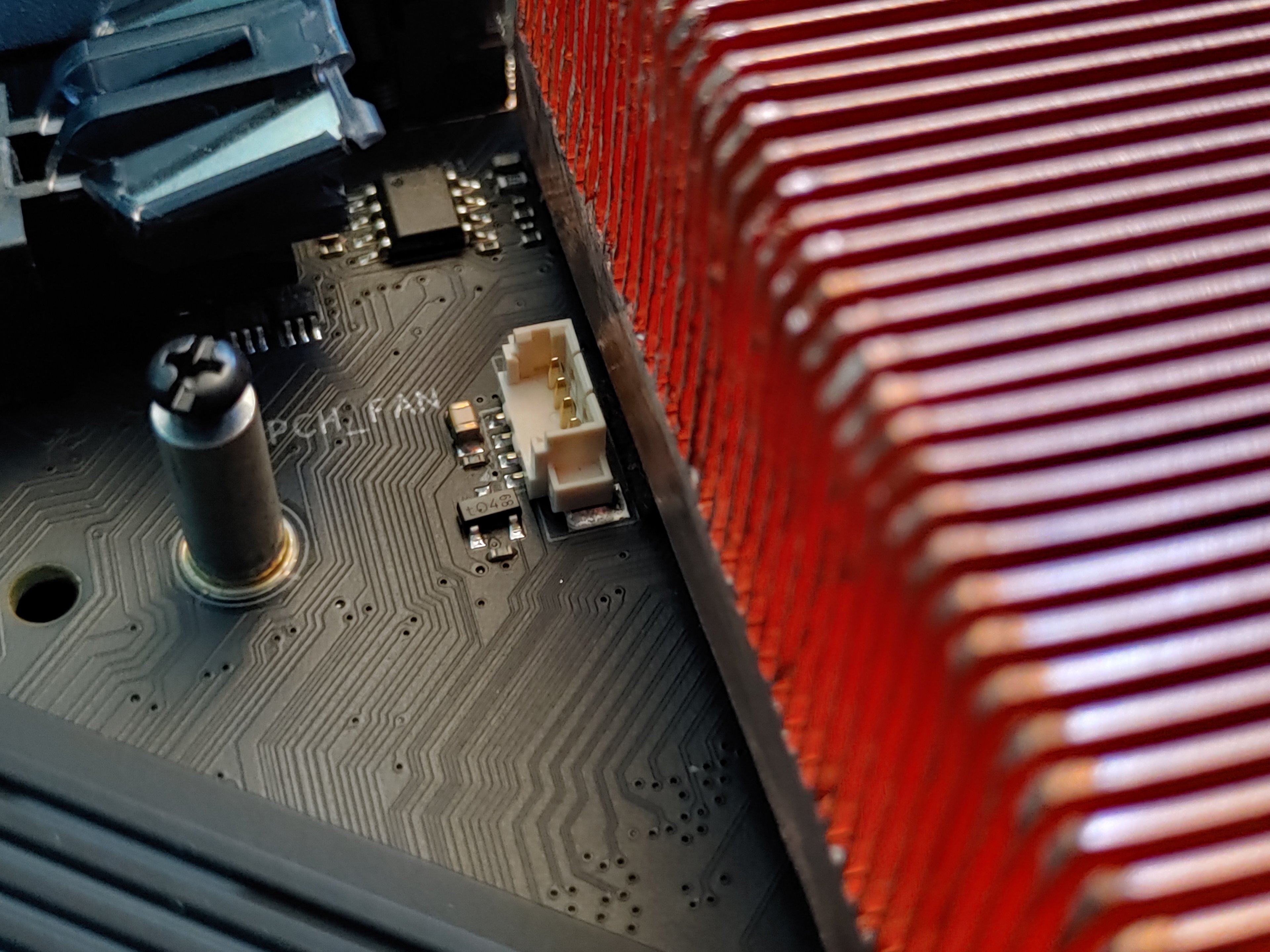

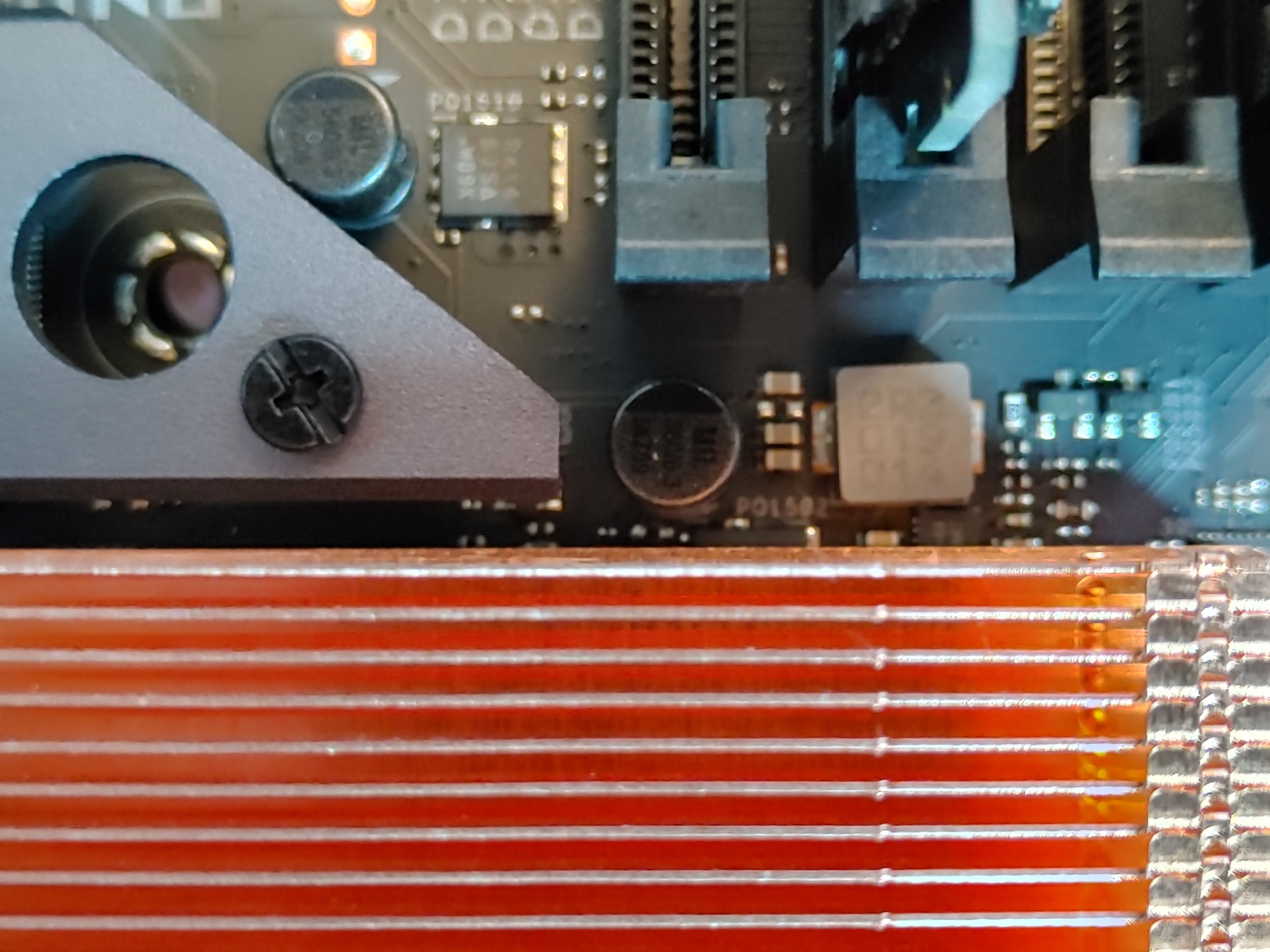

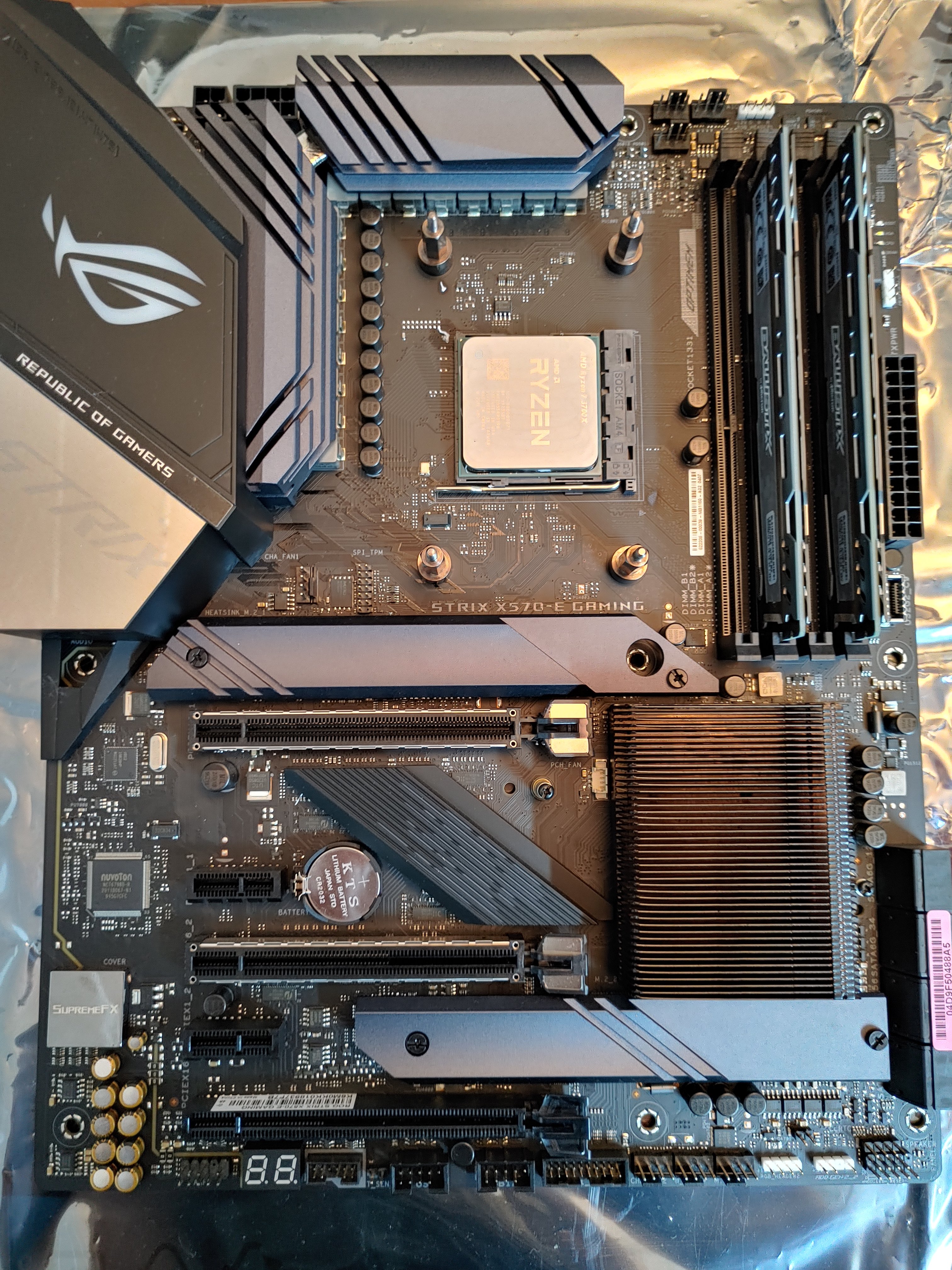

Wie ihr seht, passt er perfekt ohne weitere Teile abschrauben zu müssen oder noch weitere Anpassungen vorzunehmen. (61 x 74 x 26mm)
Dann habe ich mit einem digitalen Messschieber alles ausgemessen. Maße vom X570, dem Asus Kühler etc. etc. Mein ursprünglicher Plan war den Kühler so nah wie möglich auf dem Die zu platzieren - also quasi "Direct Touch" - und mit Wärmeleitpaste zu arbeiten. Da dieser Kühler aber so schwer ist und es gewisse Toleranzen beim Messen gab, habe ich mich dazu entschieden die Asus Maße zu übernehmen und auch Platz zu den anderen Bauteilen auf dem Board zu lassen. Wollte auch nicht das Risiko eingehen etwas zu beschädigen, da ich dieses "Monster" ja schon krass befestigen bzw. anziehen muss.
Bedeutet, meine Abstandhalter habe ich mit 2,6mm geplant und ein 1,5mm Wärmeleitpad bestellt (Thermalright 12,8 W/mK ).
Hier meine Skizze vom Asus Kühler und dem Pad:

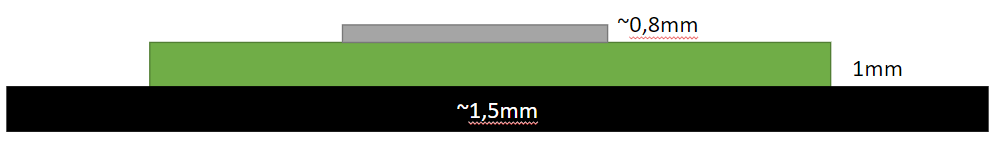

Das Board und den X570 habe ich wie folgt abgemessen:
Abstandhalter mit 2,6mm abzüglich 1,8mm = ~0,8mm Luft bzw. Spiel zwischen Kühler und Die.
Wie gesagt, weiter runter wollte ich nicht und hätte es vermutlich auch nicht groß gebracht.
Die Entscheidung fiel auf M3 Schrauben, da diese das Maximum darstellen. Die Länge des Gewindes musste 10mm sein, da mit Unterlegscheibe, Board und Abstandhalter schon 5,1mm weg sind. 5mm sollten dann in das Kupfer (6mm ist der Boden von dem Kühler).

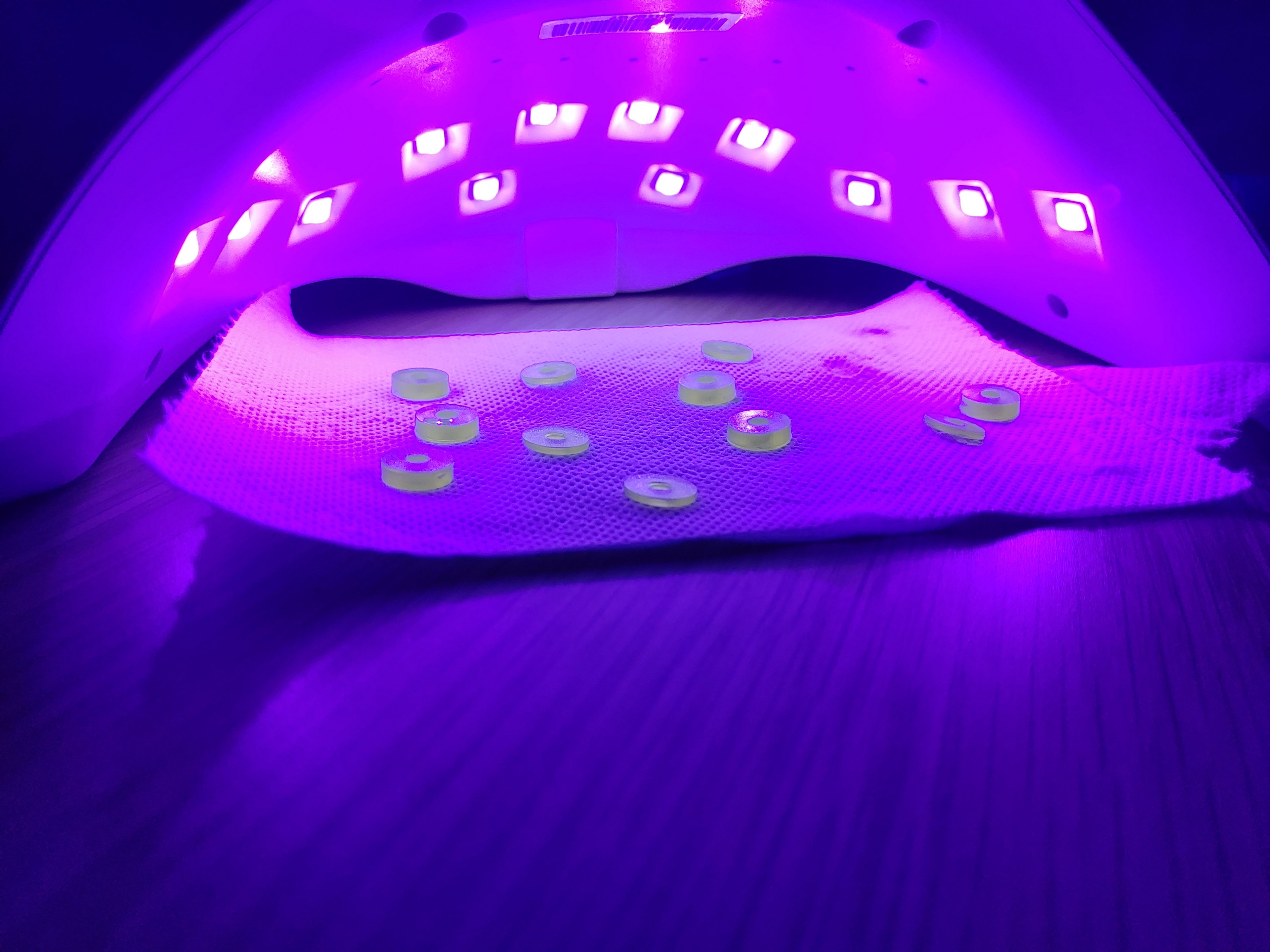

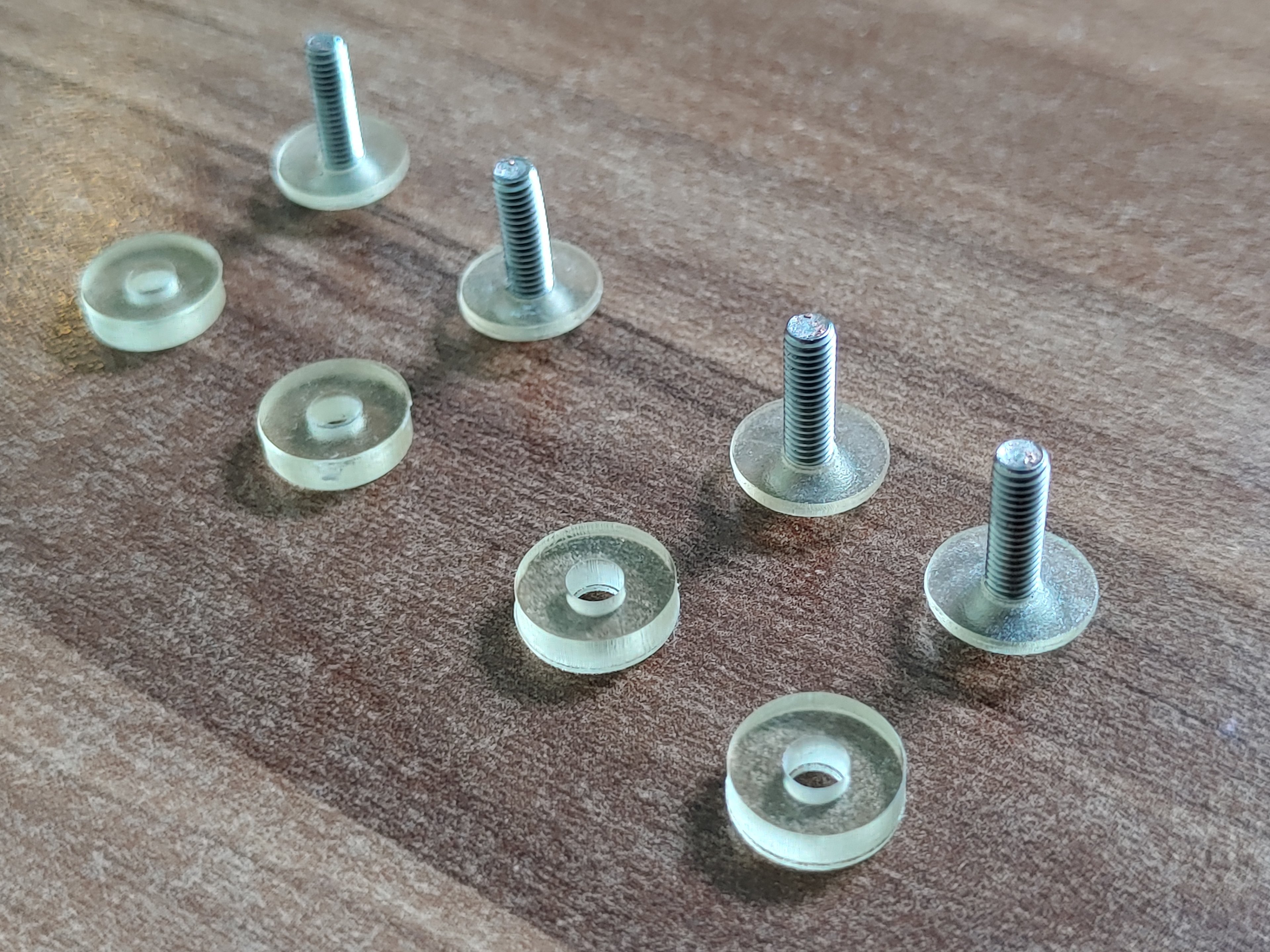

Also zum Freund gefahren und in Fusion 360 passende Abstandhalter und Unterlegscheiben designt. Diese dann mit einem Melaminharz 3D Drucker ausgedruckt und mit UV Licht ausgehärtet:

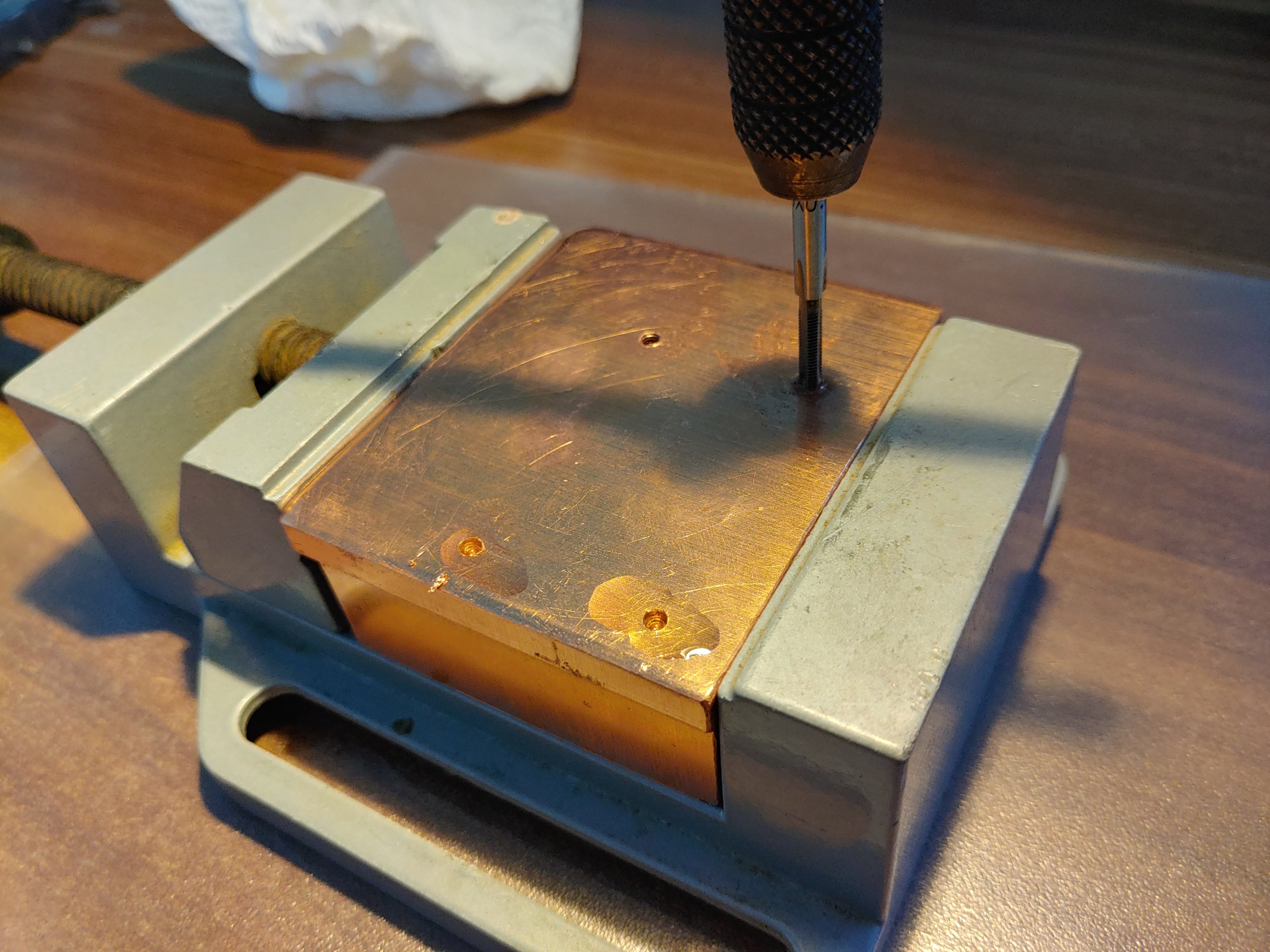

Die Maße der Löcher im Board sind 44mm x 25mm (50mm Diagonale). Gemessen, angezeichnet, gebohrt und Gewinde geschnitten:

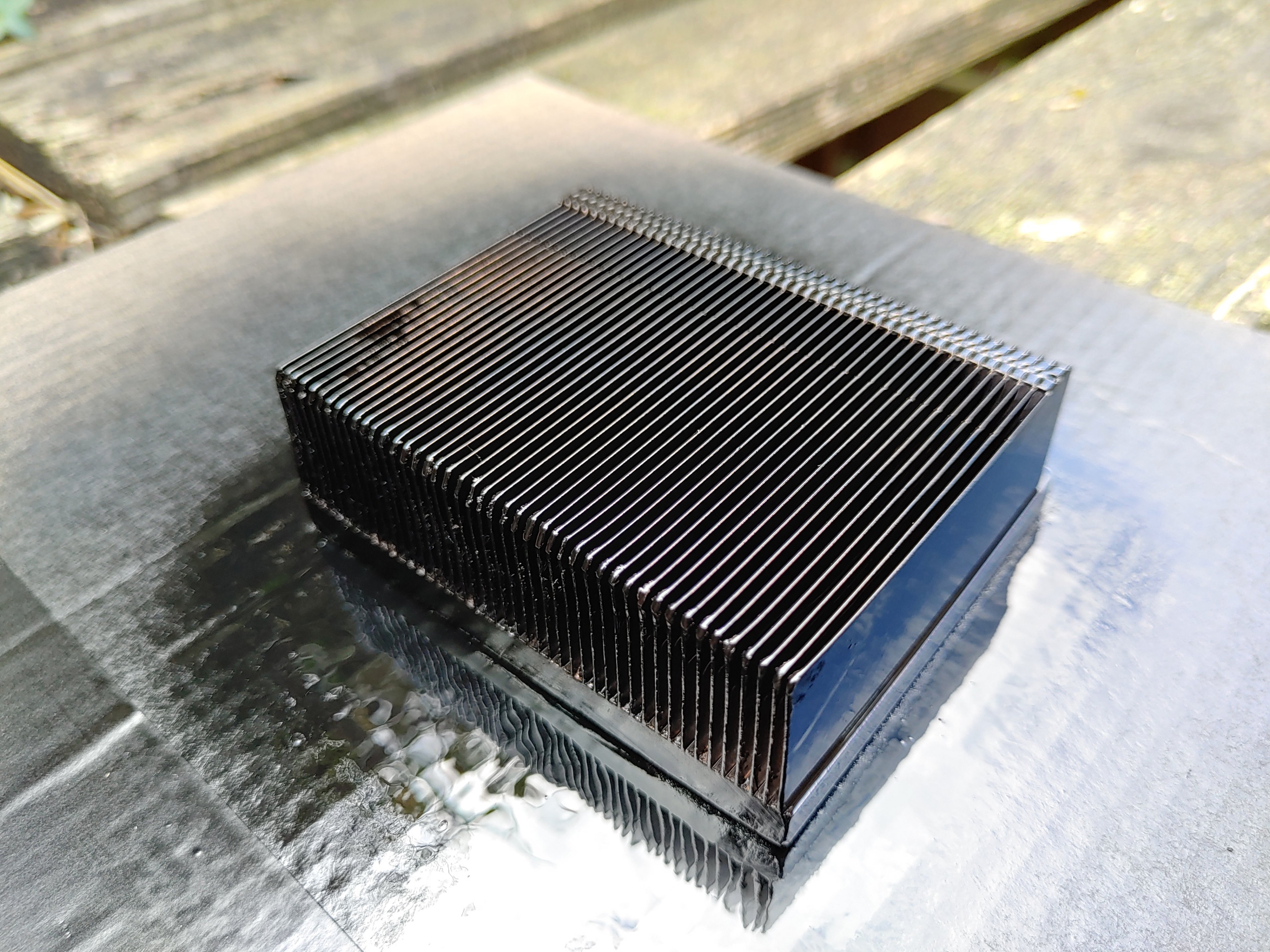

Danach eine leichte Schicht schwarzen Lack für die Optik aufgetragen:

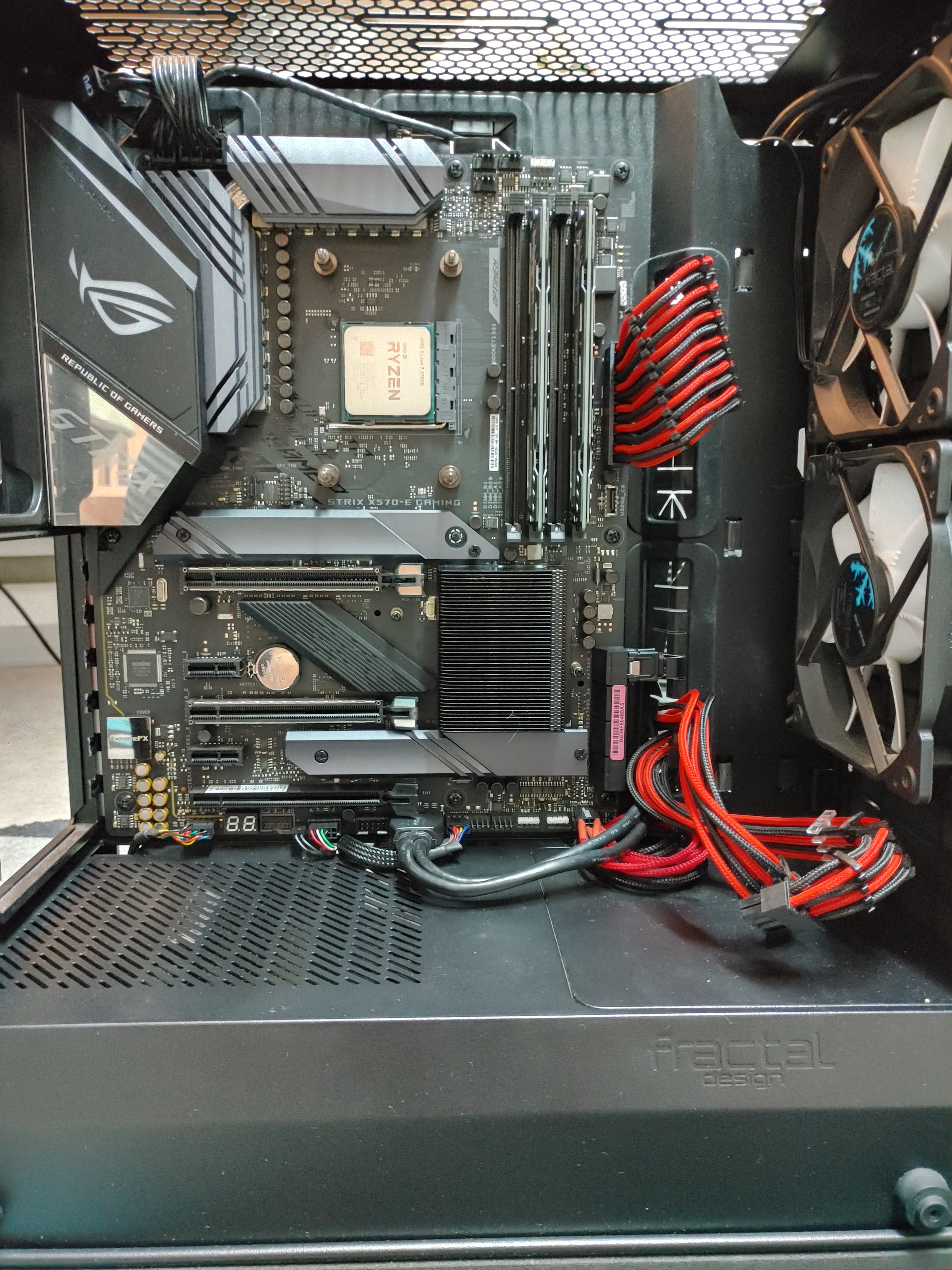

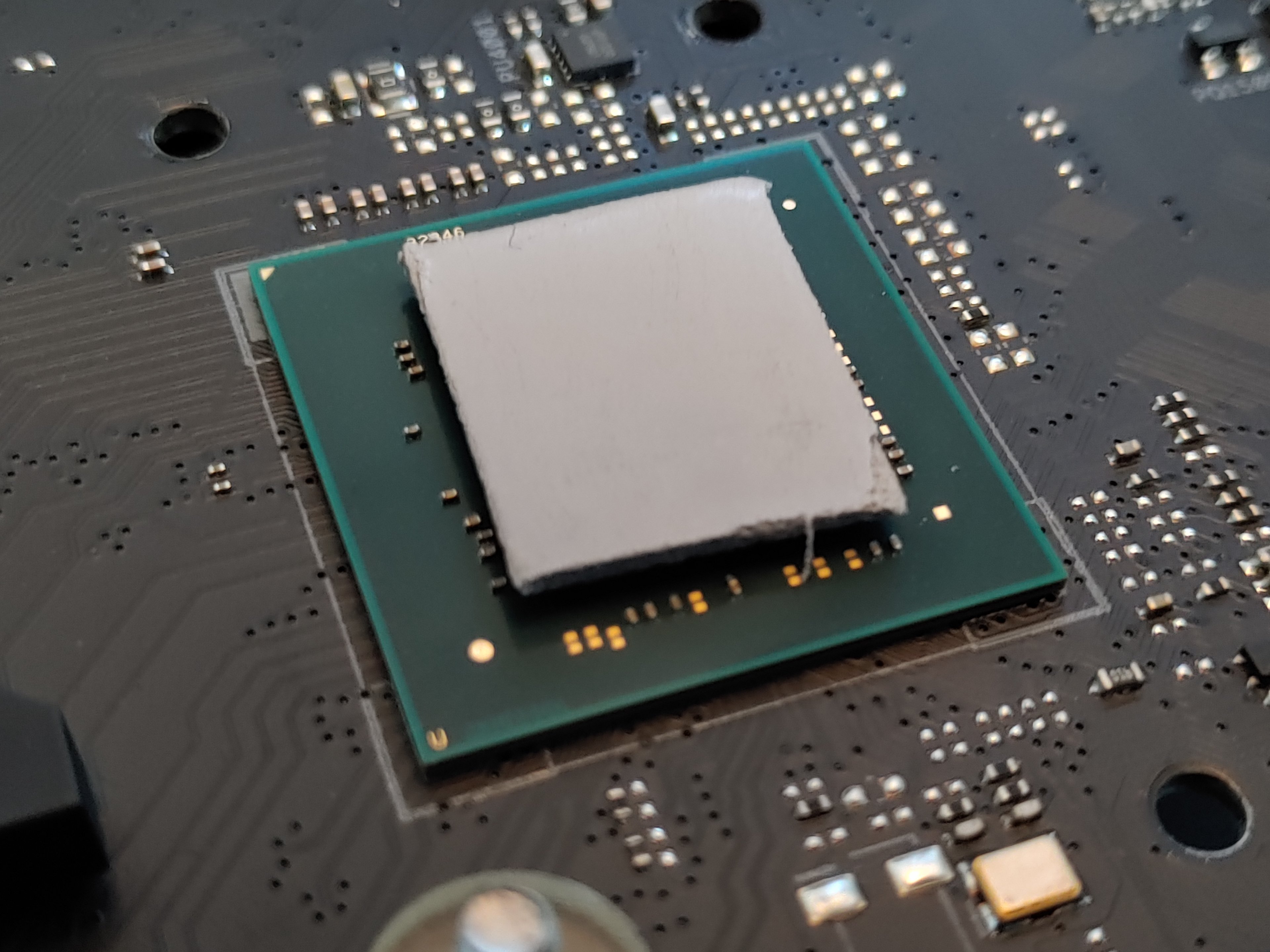

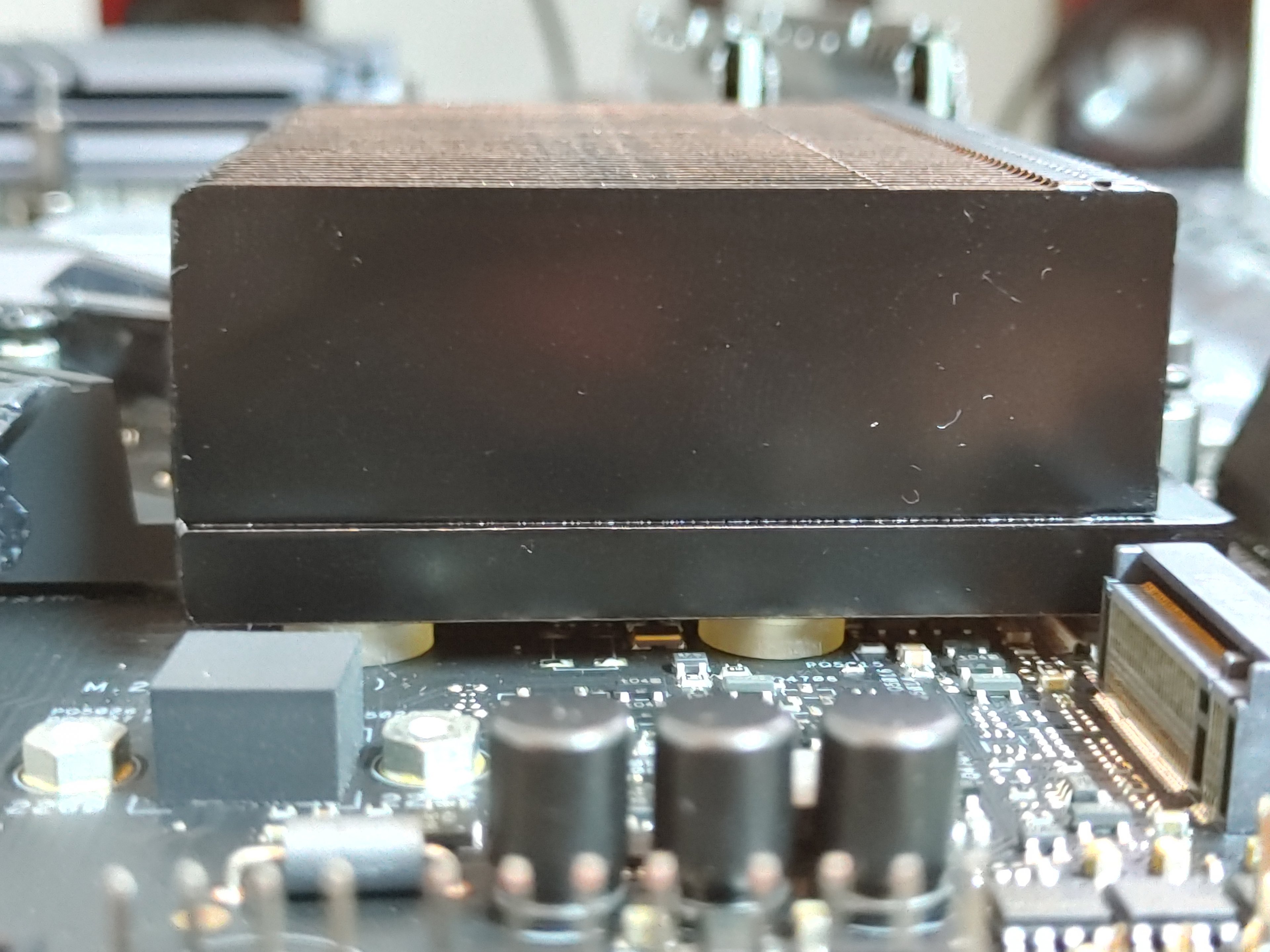

Pad zurechtgeschnitten, passend platziert und danach alles montiert und richtig fest angezogen:
PC gestartet und.... er läuft noch 😅
Fazit/Resultat (19°C Raumtemperatur):

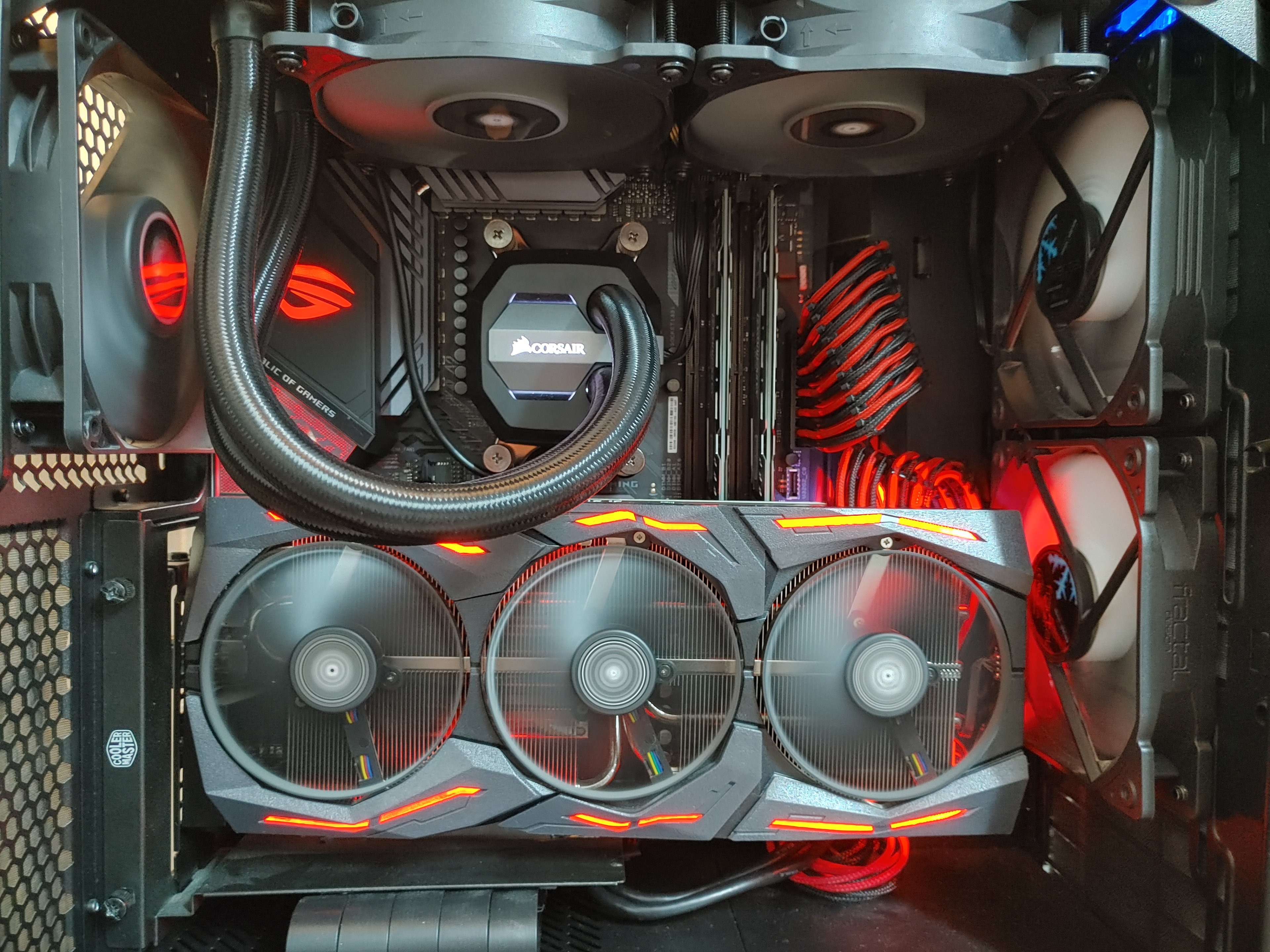

Direkt nach dem ersten Boot (Fans ~600rpm)
30Min Cyberpunk - normale Belüftung (Fans ~1300rpm)
Geht erst hoch auf 64° und nachdem CPU und GPU richtig warm sind und die Lüfter dementsprechend höher drehen, geht die Temperatur nach unten und pendelt sich bei ~59°C ein.
30Min Cyberpunk - turbo Belüftung (Fans ~2000rpm)
pendelt sich bei 52°C ein.
30Min Cyberpunk - 100% Belüftung (Fans ~2600rpm)
46°C aber Lüfter auf Vollgas sind natürlich nicht ertragbar
🥳 bin zufrieden mit dem Ergebnis. Im Schnitt Idle/Gaming 60°C. Verrückt nur, das er jetzt im Idle/Surfen/Office wärmer als beim Zocken ist aber bei minimaler Belüftung auch verständlich. Zocke ich nicht, dauert es jetzt wirklich sehr lange bis die 60°C erreicht sind. Schon krass was der X570 für ein Hitzkopf ist... Aber so wie es aussieht, hab ich ihn gebändigt 🥶 Vergleicht man die 60°C mit den 85°C+ wenn der PCH Lüfter aus war, finde ich das Ergebnis schon beachtlich.
Hoffe, mein kleiner Bericht war lesenswert... Für Fragen/Kritik steh ich euch natürlich zur Verfügung!!!
Grüße, euer KCX ✌️
