Asrock H87 Pro4: Lüftersteuerung und Undervolting

[JoeCool]

Hallo Leute,

ich habe folgendes Mainboard:

www.asrock.com/mb/Intel/H87 Pro4/index.de.asp?cat=Specifications

dazu einen Intel Xeon E3-1230 v3 mit dem CPU-Kühler Thermalright Macho PCGH Edition:

http://www.thermalright.de/kuehler/6/hr-02-macho-pcgh-edition?c=5

Dieser Kühler hat einen Lüfter mit 3-Pin Anschluß.
Als Betriebssystem läuft Windows 7 Pro und das Bios ist kein UEFI Bios,
sondern das "normale" Bios in der Version P1.60

Das Ganze in einem Fractal Define R4 Gehäuse in dem ich die verbauten Lüfter
durch drei 140mm Noiseblocker NB-BlackSilent Pro 140mm PK-1 mit 700 U/Min
bei 12V Spannung ersetzt habe. Die laufen nun meistens auf der kleinsten Stufe
der Gehäuseeigenen Lüfterregelung und sind dann fast unhörbar.

Ich habe zwei Probleme:
1) Der CPU Lüfter läßt sich nicht regeln, er läft immer bei 820 U/Min.
Da er kugelgelagert und der Rotor gut geformt ist ist er zwar nicht laut,
aber er könnte gerne leiser sein da der PC im Wohnzimmer steht.
Die Temperaturen liegen bei 19,5° Zimmertemperatur auch bei Last immer unter 30°C.
Nun habe ich gesehen daß ich den dreipoligen Lüfterstromstecker
an den 4-poligen Anschluß des Mainboards gesteckt habe,
der die Bezeichnung CPU_FAN1 hat.

Meine Frage Nummer 1:
Ist der Lüfter über die Spannung regelbar wenn er an den 3-poligen Anschluß CPU_Fan2
des Mainboards angeschlossen wird?
Ich frage deshalb weil ich mir die Finger breche um da ran zu kommen,
denn der CPU Kühler ist extrem groß und verdeckt den Anschluß teilweise.
Deshalb wollte ich vorher fragen ob jemand einen dreipoligen Lüfter
an den CPU_Fan2 Anschluß dieses Asrock Mainboards angeschlossen hat
und diesen dann über die Spannung regeln konnte.

Oder ist das auch am CPU_FAN1 Anschluß möglich und falls ja: Wie?

Meine Frage Nummer 2 betrifft undervolting.
Ich habe das Asrock Programm A-Tuning installiert.
Allerdings komme ich damit nicht gut zurecht.
Kann man damit (oder im Bios, falls ja welche Version?) die CPU undervolten,
und falls ja: Wie genau?

Vielen Dank für eure sachdienlichen Antworten!

Gruß, JoeCool



[Schrauber01]

Zu Frage 1:

Hast Du kein Handbuch zu dem Board?

Schau doch mal im BIOS vorbei, wie Du welchen Lüfterausgang regeln kannst!



[Eltonno]

Zu 2:
A-Tuning -> OC-Tweaker -> VCore Voltage Additional Offset



[KillerPinockel]

Ich habe letzte Woche beim Kumpel auch ein Asrock Board verbaut. Hatte den 3 Pin Lüfter erst am 4 Pin Stecker und da konnte ich nix regeln. Dann haben wir umgesteckt und dann war die Regelung kein Problem.

EDIT:
War sogar das gleiche Board. Er hatte aber UEFI drauf



[JoeCool]

Hallo zusammen,

erst einmal vielen Dank für eure Antworten

Hallo Schrauber01,

doch, ich habe ein Handbuch zu meinem Mainboard.
Auf den Seiten 27 bis 36 wird in dürren Worten beschrieben
über welche Features das Board verfügt.
Es ist aber leider nutzlos für die Beantwortung meiner Fragen.
Es scheint auch per Übersetzungsprogramm in die deutsche Sprache
übersetzt worden zu sein, denn es finden sich solche Stilblüten wie:
"Vollständig solides Kondensatordesign".
Aha.
"Komplett mit Feststoffkondensatoren ausgestattet"
wäre wohl verständlicher gewesen.

Hallo Eltonno,

A-Tuning -> OC-Tweaker -> VCore Voltage Additional Offset

Den Punkt "VCore Voltage Additional Offset"
gibt es bei meinem ASRock ATuning Programm nicht.

Es gibt wohl den Punkt CPU Input Voltage (offset)
bei dem sich aber laut CPU-Z nichts tut wenn ich dort den Wert
zum Beispiel auf - 0,010 stelle.

Und es gibt den Punkt CPU Voltage Offset.
Da kann ich aber keinen negativen Wert erreichen,
sondern nur die CPU Spannung erhöhen.

Ich würde mich freuen wenn du noch einmal nachschauen könntest
wo genau du bei deinem Board Undervolting vornehmen kannst.

Hallo KillerPinnockel,

vielen Dnak für deinen Hinweis, das werde ich ausprobieren,
sofern ich da ran komme ohne mir die Finger zu brechen
Hoffentlich funktioniert das auch im "Normalbios".
Das Normalbios ist in englischer Sprache,
mit lustigen Bezeichnungen für verschiedene Funktionen

Ist das UEFI Bios eigentlich auch in deutscher Sprache möglich?

Gruß, JoeCool



[KillerPinockel]

Also man kann es auf deutsch stellen, aber da ich die englischen Begriffe besser kenne und die Übersetzung in deutsch sehr schlecht von asrock umgesetzt wurde, habe ich es wieder auf englisch gestellt



[Towatai]

was meinst du eigentlich mit "das bios ist KEIN UEFI?!" Die sind doch alle UEFI und 1.60 ist lediglich die version für das board...



[Zotac2012]

@JoeCool

Ich habe das Asrock Fatal1ty B85 Killer, was das Bios betrifft ist es jedoch Deinem H87 Pro4 sehr ähnlich, Du kannst doch den CPU-Lüfter auf Quiet Modus / Lautlos einstellen im Bios unter H-W Monitor. Und die VCore Voltage Additional Offset Einstellung solltest Du unter OC-Tweaker finden. Ich habe Dir mal zwei Screenshots angehängt, da kannst Du sehen wie die Optionen aussehen. Ich Denke das sollte Dir helfen.....

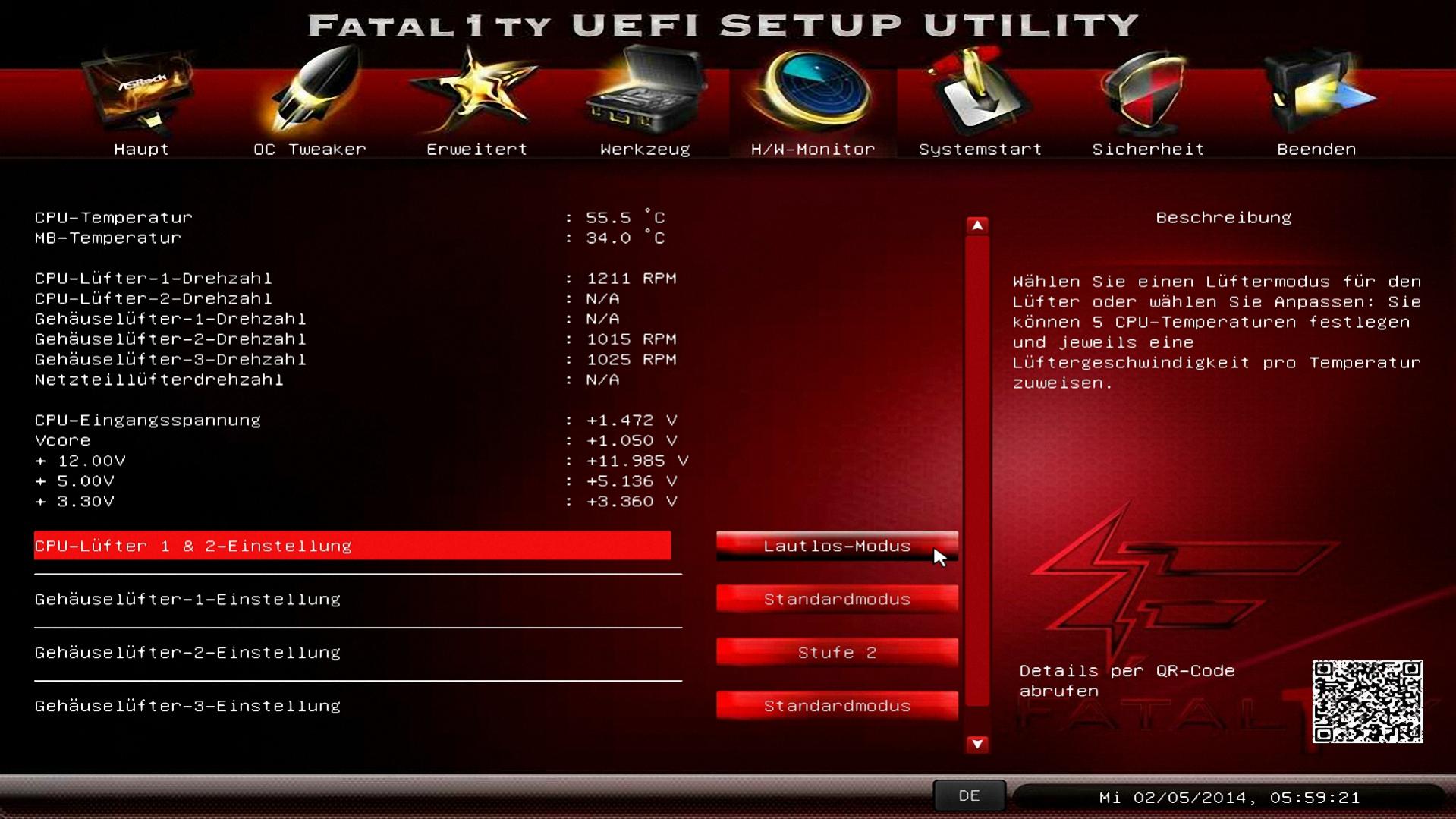

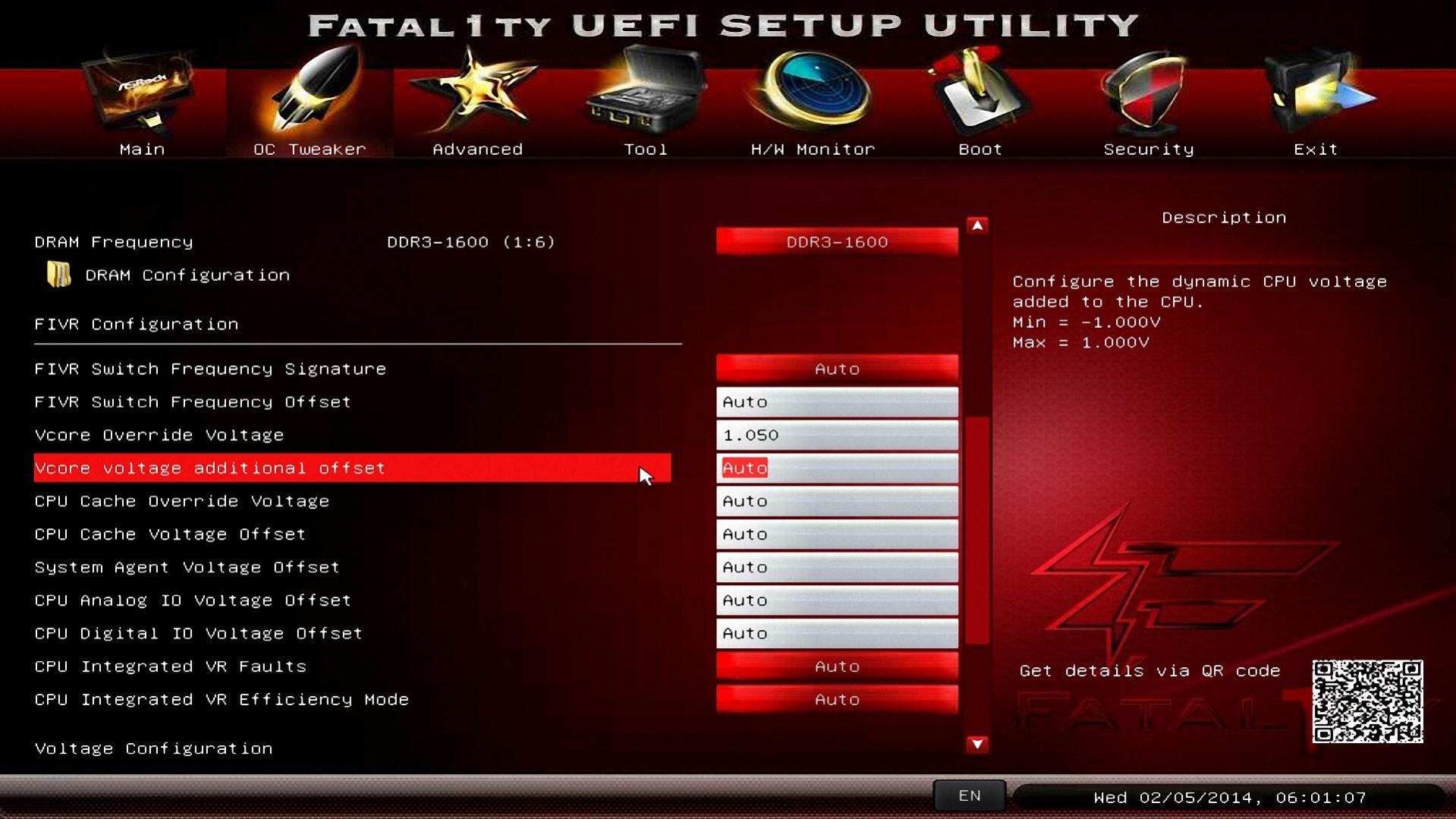

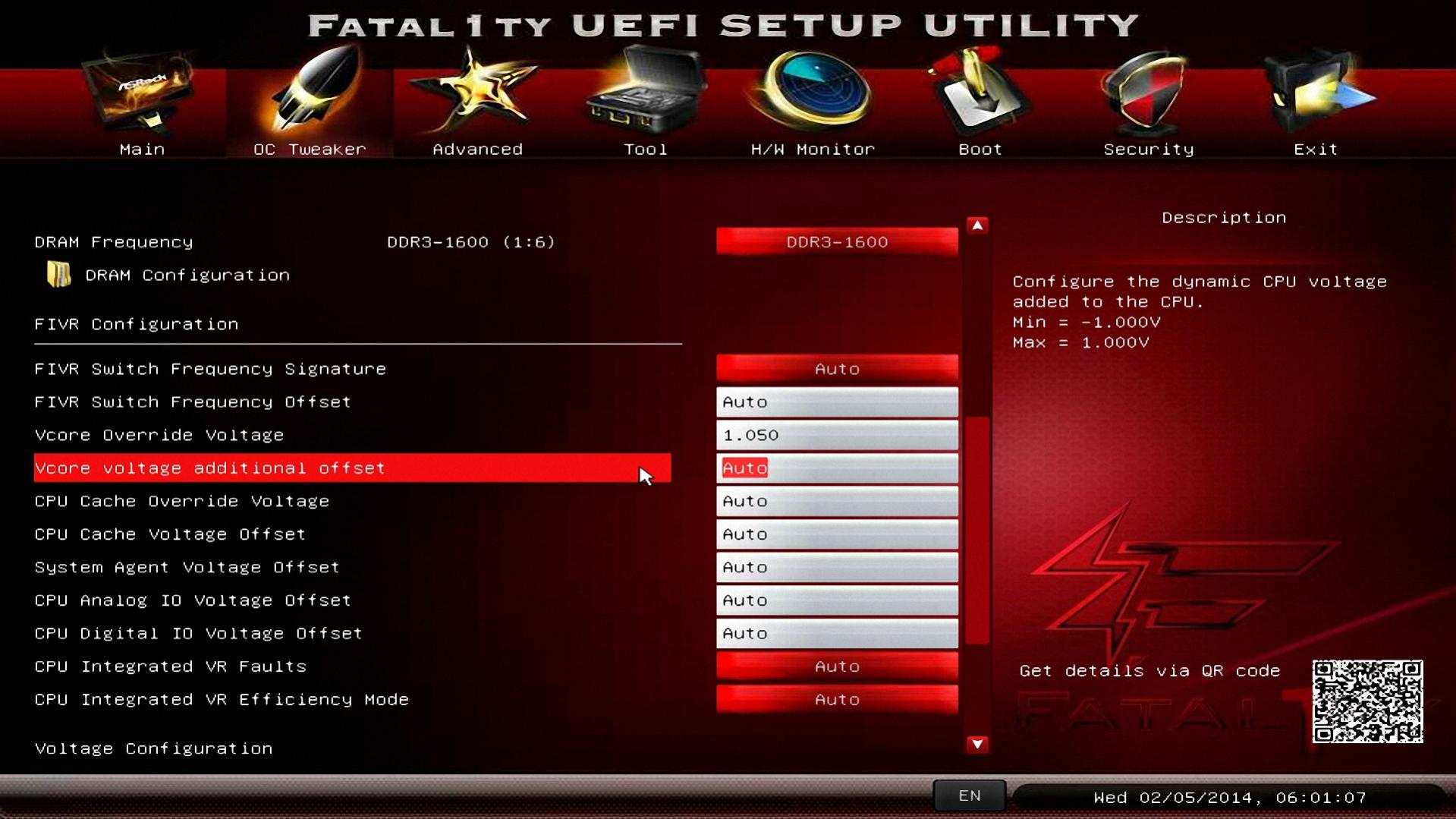

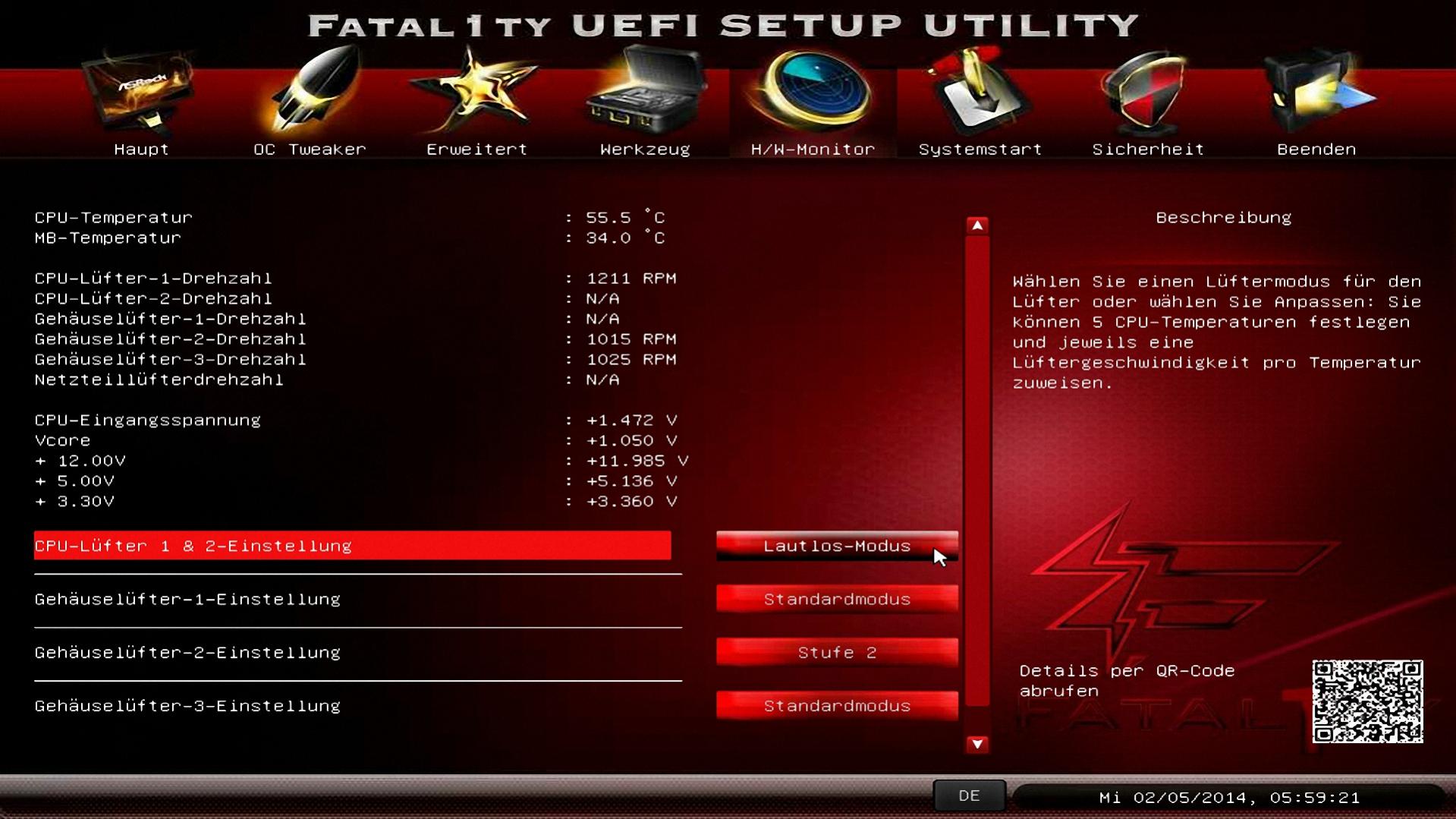

Screenshot:


mfg Zotac2012



[JoeCool]

Hallo Leute,

ich kann nun eine teilweise positive Rückmeldung geben.
Das Lüfterproblem konnte ich lösen.
Dazu mußte ich den Lüfter tatsächlich an den anderen Anscluß anschließen.
Was nach Ausbau der Graka (leichter als der Ausbau des CPU Kühlers) auch gelang.
Nur an diesem 3-pin Anschluß regiert der 3-Pin CPU Lüfter auf die Vorgaben
des Asrock ATuning Programmes. Im Handbuch list sich das anders.

Der CPU Lüfter läuft auf 410 U/Min was mir als ein guter Kormpromiß
aus geringer Lautstärke und ausreichender Kühlung erscheint erscheint.

Ich habe auch das Bios von 1.60 auf 1.90 ge-update-d
Trtotzdem kann ich offenbar die Core-Spannung der CPU nicht verringern.
Erhöhen geht, aber untervolten geht nicht. Grrr.
Ich hatte das Board gekauft weil ich mir davon versproichen hatte
damit eine Feinanpassung der Kernspannung vornehmen zu können.
Bisher hatte noch jede meiner in den letzten Jahren gekauften CPUs
einiges Undervoltingpotential.

Hallo Towatai,
du hast Recht, es ist ein UEFI Bios. Ich hatte mich falsch ausgedrückt.
Was ich sagen will ist daß ich nicht secure boot aktiviert habe.

Falls jemand mir noch einen Tip geben kann wie ich doch untervolten kann
würde ich mich sehr freuen!

Gruß, JoeCool

Ergänzung (5. Februar 2014)

Hallo Zotac2002,

vielen Dank für die Screenshots.
In meinem Bios sind die Symbole oben die selben,
aber was darunter zu sehen ist unterscheidet sich von dem was du im Scrennshot zeigst.
Offnebar unterscheiden sich die Möglichkeiten unserer Boards.

Ich frage mich gerade warum:
Entweder weil sich die Chipsätze (B85 zu H87) doch in Bezug auf
deren Monitoring und Einstellmöglichkeiten unterscheiden.
Oder weil die installierten BIOS sich unterscheiden in Bezug auf das was möglich gemacht wird.

Mir kommt da eine verwegene Idee:
Hat eigentlich schon jemand versucht ein Bios zu installieren
welches für ein anderes Board des selben Herstellers gedacht ist?
Funktioniert so etwas, zumindest wenn es der selbe Chipsatz ist?

Gruß, JoeCool



[KillerPinockel]

Glaube nicht das das so ohne weiteres möglich ist, da es gewisse Schutz Mechanismen gibt die genau sowas verhindern soll. Ob aus Unwissenheit oder Neugier :-)



[Zotac2012]

@JoeCool

Also ein anderes Bios für Dein Mainboard zu flashen [z.B. ein B85 auf ein H87] geht so nicht, Du würdest sofort die Meldung bekommen das dieses fremde Bios nicht von Deinem Mainboard Supported wird. Es gäbe Möglichkeiten so etwas dennoch zu bewerkstelligen, allerdings müßte man dann zunächst die Rom-Datei öffnen und verschiedene Dinge ändern, was sehr schwierig ist da diese in Maschinensprache/Syntax geschrieben ist, zudem birgt es auch ein großes Risiko, das bei kleinsten Fehler Dein Bios zerstört wird und der Rechner dann nicht mehr Funktionsfähig wäre.

Was das Unvolten angeht bei Deinem Mainboard, wird dieses deshalb nicht funktionieren, weil das mit dem Microcode vom Bios gesperrt wurde. Auch wieder so eine tolle Idee von Intel, die nämlich über diesen Microcode verschiedene Einstellungen der CPU damit unterbinden. Bestes Beispiel ist auch das Update von Intel, wo man über den Microcode 306C3/9 den Turbo Boost auf alle Kerne mit 3,7 GHz beim Intel Xeon E3 1230V3 anzuheben einfach mal so gesperrt hat. Wer aber noch ein Bios hat mit dem Microcode 306C3/7 der kann dies dort noch einstellen und da funktioniert auch noch das Undervolten.

Theoretisch könnte Intel sogar über ein Microsoft Windowssicherheitsupdate diese Funktion für die CPU einspielen lassen und diese CPU-Sperre würde dann mit dem nächsten Neustart in Kraft treten.

mfg Zotac2012



[JoeCool]

Hallo KillerPinockel,

so etwas habe ich mir schon gedacht.

Mittlerweile bin ich zumindest etwas weiter gekommen.
Aus Dummheit oder Unerfahrenheit hatte ich nicht die richtigen Einstellungen gefunden.
Die Screenshots von Zotac2002 haben mir dabei sehr geholfen.
Ich habe eine Lüfterkennlinie erstellt.
Der Lüfter wird nun vom Bios gesteuert, Asrocks ATuning brauche ich dafür nicht mehr.

Ich habe nun auch die VCore additional offset Einstllung gefunden.
Dort mit der Maus hineinklicken brahcte kein Auswahlmue.
Man muß den gewünschten Wert offenbar eintippen.

Aber mir schein als würde das allein nicht ausriechen.
Ich lese die VCore mit CPU-Z aus.
Obwohl ich den Wert -0.15 V für den VCore additional offset eingestellt habe
bleibt es bei 1,055V bei 3,3 GHZ und Belastung aller 4 Kerne durch das Programm Schachprogramm Shredder.

Irgend etwas scheine ich offenabr doch noch falsch zu machen?!

Falls mir da noch kemand weiterhelfen könnte würde ich mich echt freuen.

Gruß, JoeCool



[Zotac2012]

@JoeCool

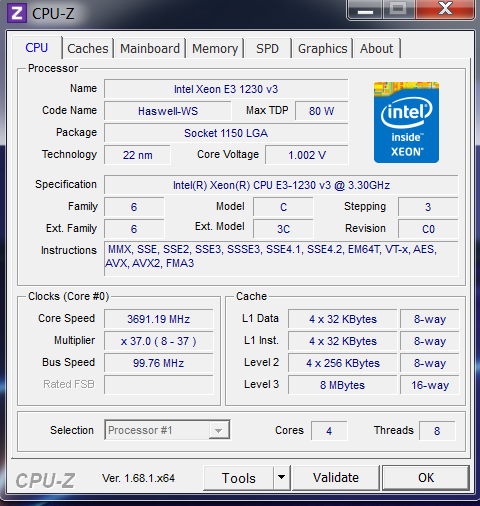

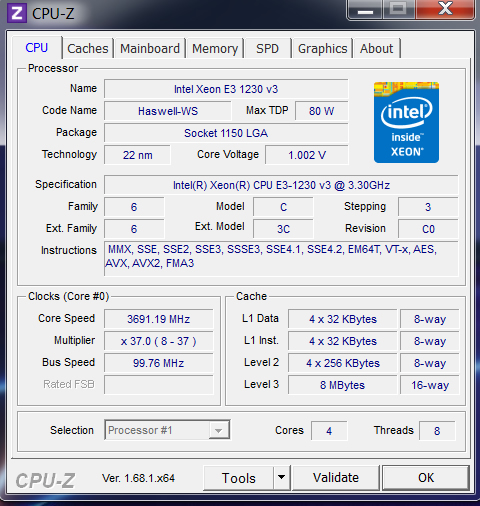

Also ich habe mein Xeon E3 1230V3 so eingestellt, das dieser mit einer Vcore von 1,000 Volt läuft, das ist schon ein guter Wert meine ich zumindest.

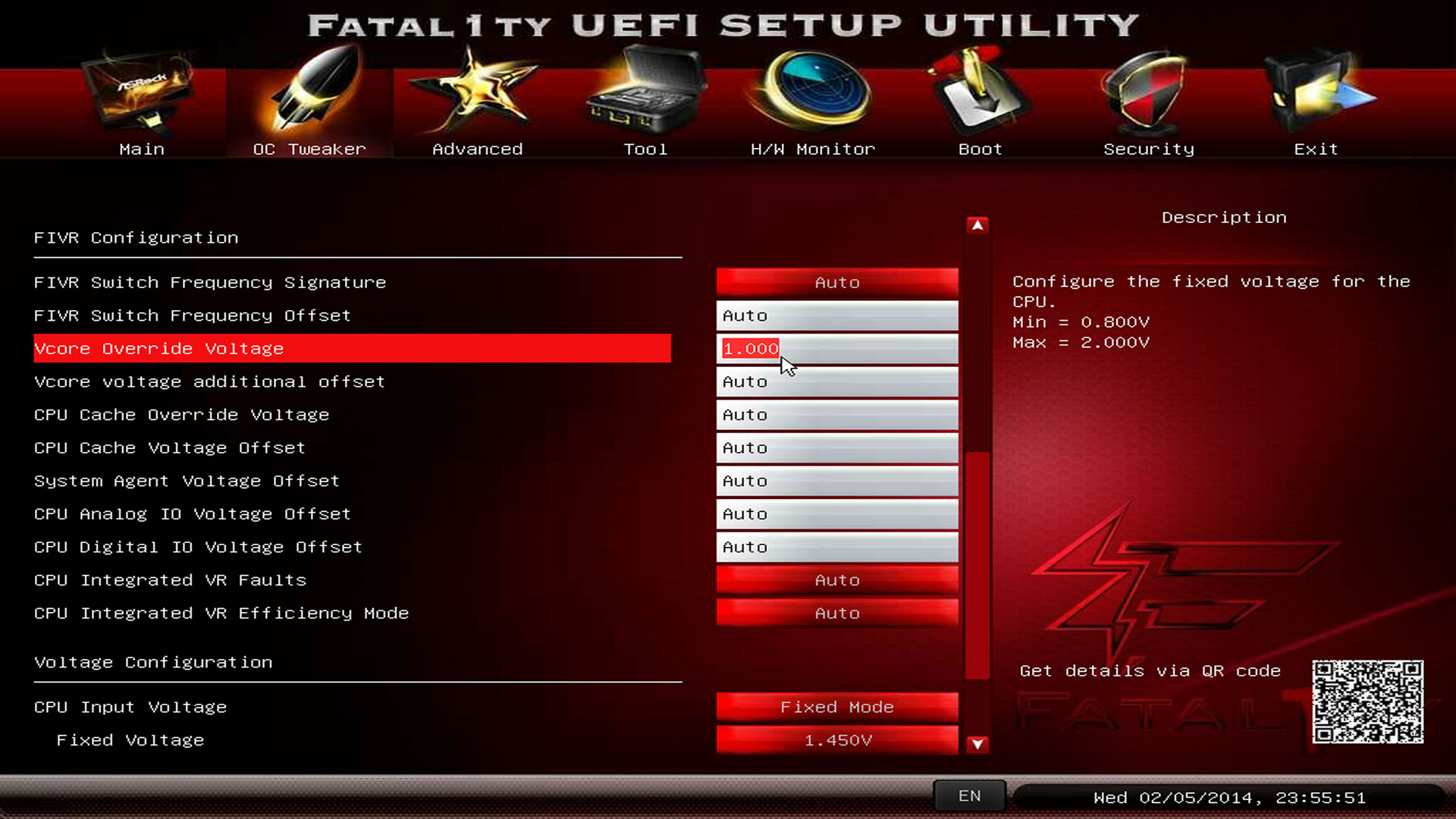

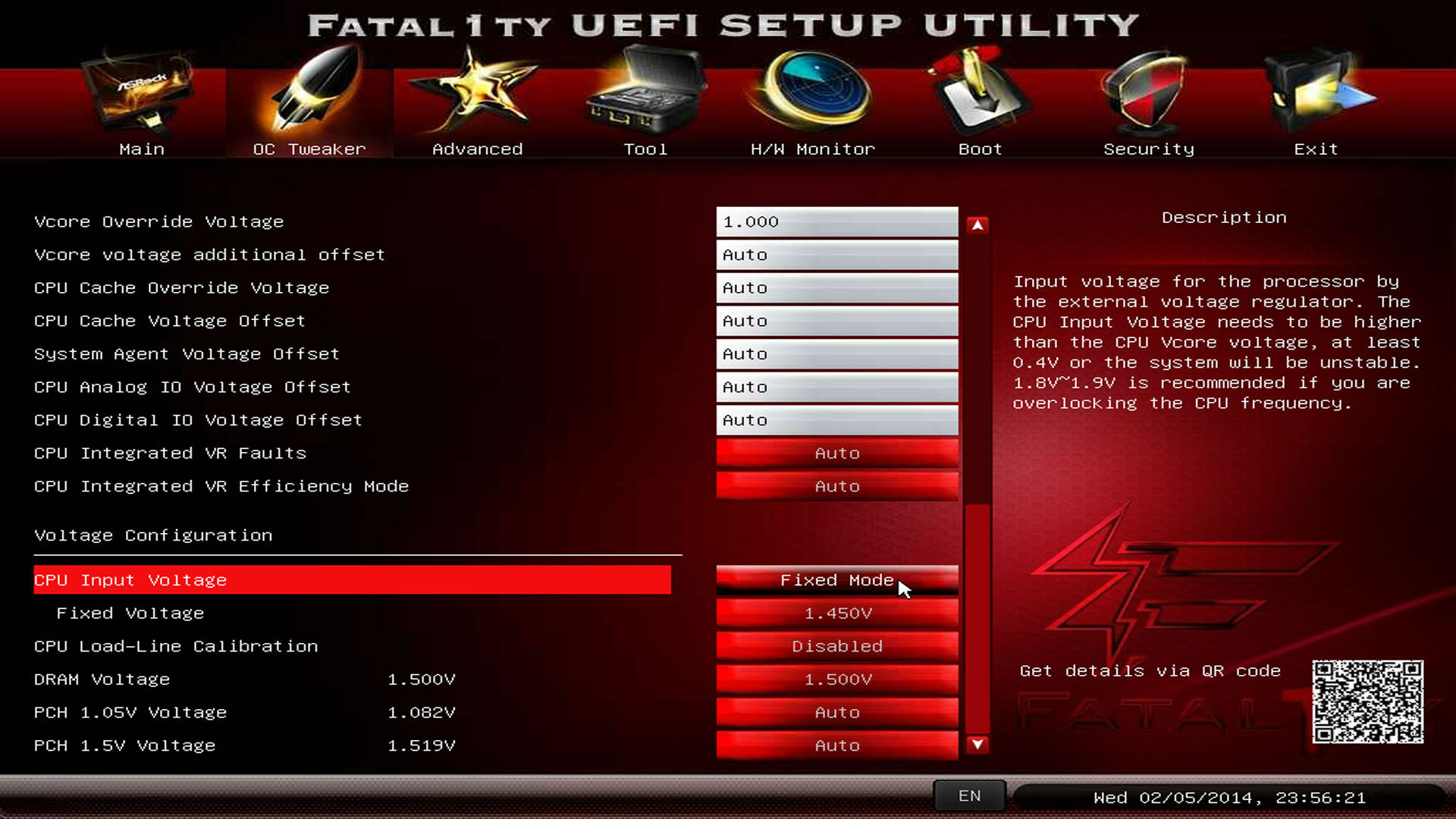

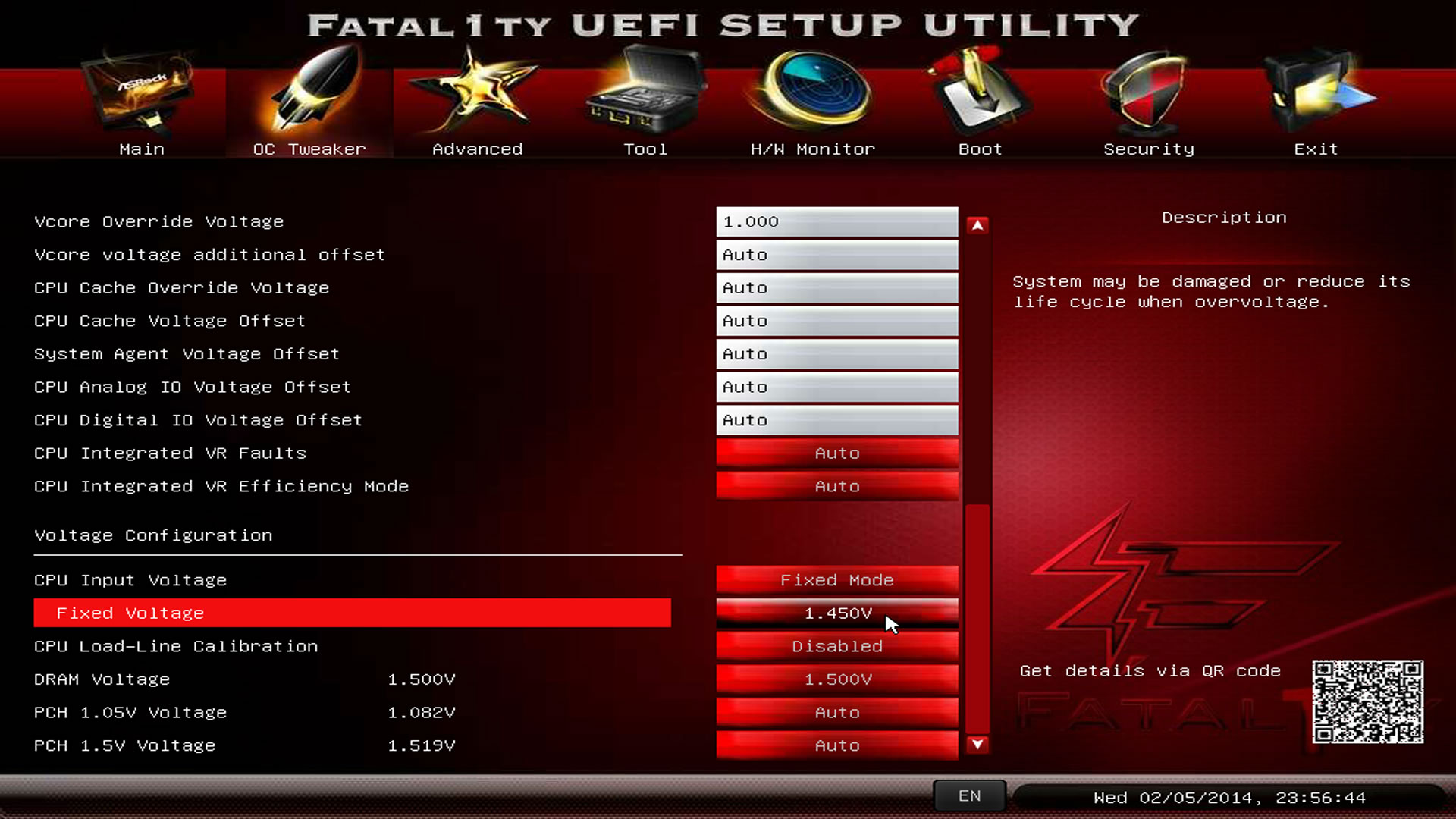

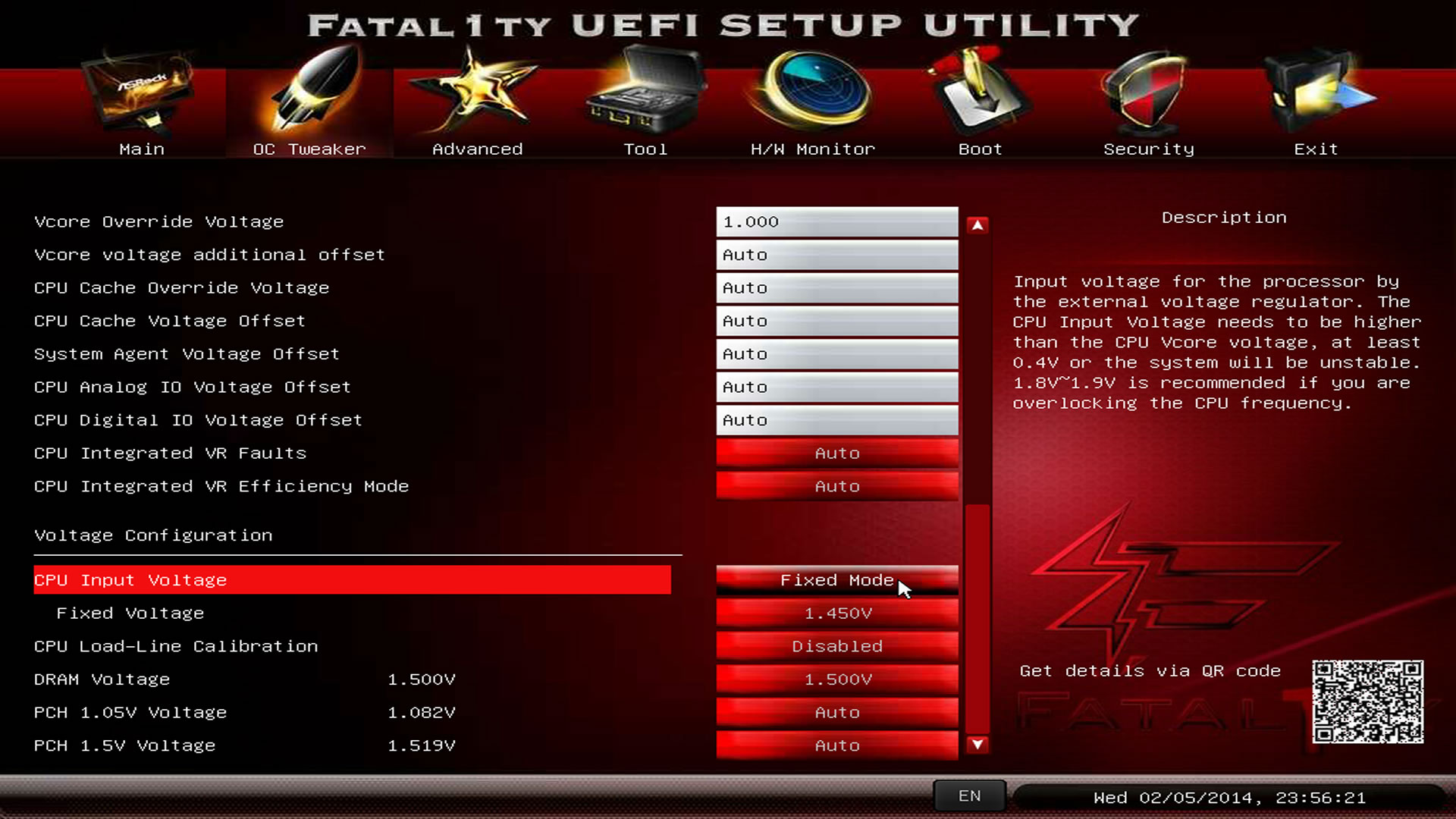

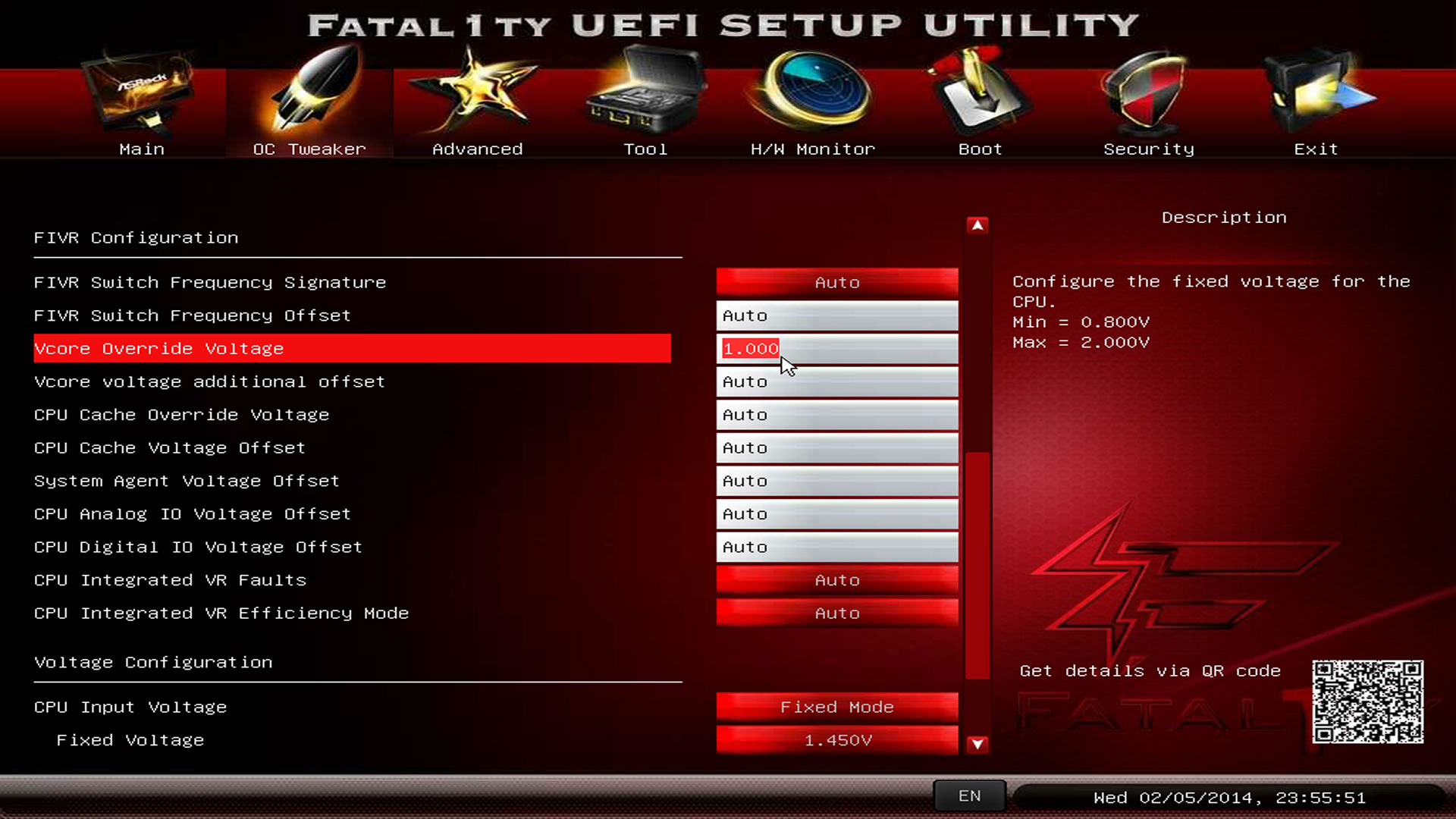

Screenshot:


In den Scrennshots kannst Du die entsprechenden Einstellungen die man dafür im Bios vornehmen muß sehen, vielleicht hilft es Dir ja auch und funktioniert so auch auf Deinem Board.

mfg Zotac2012



[JoeCool]

Hallo Zotac,

vielen Dank für deine Antwort!
1 V bei 3,7 GHZ ist allerdings ausgezeichnet!
Wenn ich nur halbwegs in die Nähe komme bin ich zufrieden.

Ich dachte bisher immer daß ich irgendwo so etwas wie einen "offset" einstellen kann,
so daß die CPU gegenüber den normalen Spannungen bei den jeweiligen Taktfrequenzen
etwas geringere Spannungen bekommt.

Läuft deine CPU konstant auf 3,7 GHZ ?
Oder taktet sie ganz normal rauf und runter, je nach Belastung?
Falls letzteres: Wie hoch ist die Spannung bei 800 MHZ ?
Bei mir liegt die derzeit laut GPU-Z bei 0,718 V.

Gruß, JoeCool



[Zotac2012]

@JoeCool

Ich habe die Einstellungen für die CPU so vorgenommen das diese immer zwischen 3,5 und 3,7 pendelt, so habe ich immer genügend Power und bei einer Vcore von 1,000 Volt einen guten Wert für Energieeffizienz. Mir war es wichtig eine Einstellung zu finden die beide Bereiche abdeckt, genügend Leistung bei vertretbarem Verbrauch. Da es ja gefühlte 1000 Einstellungen im Bios gibt muß man ein wenig experimentieren, natürlich mit der gebotenen Vorsicht und man sollte wissen was man tut. Wozu gibt es Google, wo man auch mal alle Begriffe mit denen man vielleicht nicht so viel anfangen kann, nachliest um zu verstehen was die verschiedenen Funktionen genau bewirken.

mfg Zotac2012



[JoeCool]

Hallo Zotac,

ich hatte dein interessantes Posting von 23:40 offenbar nicht ganz gelesen.

Ich habe im Bios nachgesehen:
Es ist tatsächlich der Microcode 306 C3/9 drauf. Verflucht.
Habe ich den Mircrocode mit dem von mir vorgenommenen Bios update bekommen?
Oder anderweitig?
Was meinst du:
Würde ich den alten Microcode 306 c3/7 bekommen können wenn ich mit bei Asrock
wieder das ältere 1.60 Bios für das Board hole?
Ich finde es ja echt übel von Intel so eine für mich als Kunden nachteilige Aktion durchzuführen

Ich werde mal herumprobieren ob ich mein System doch noch irgendwie untervolten kann.

Gruß, JoeCool

Ergänzung (7. Februar 2014)

Hallo Zotac,

ich habe das Bios von 1.90 auf 1.60 down-gedated
Der im Bios angegebene Microcode lautet nun wieder: 306C3/7
Mir sind 2 Änderungen aufgefallen:

1) Der Punkt "Multi Core enhancement funktioniert wieder.
Soweit ich das sehe soll damit wieder der Turbo von 3,7 GHZ
auf allen 4 Kernen zugleich möglich sein.

2) Ich kann nun bei "V-Core additional offset" keine negativen Werte mehr eintippen

Falls mir jemand sagen kann wie ich mit diesem Bios
(oder einem anderen älteren oder neueren Bios)
meine CPU im normalen Betrieb mit sich dynamisch anpassenden Taktfrequenzen
untervolten kann würde ich mich sehr freuen.

Um noch einmal auf den 3-pin-Lüfter zurück zu kommen:
Der läßt sich tatsächlich nur am Anschluß CPU_FAN2 regeln.
Ich habe das nochmal ausprobiert, an CPU_FAN1 geht es definitiv nicht.

Gruß, JoeCool



[Imperato]

Falls mir jemand sagen kann wie ich mit diesem Bios
(oder einem anderen älteren oder neueren Bios)
meine CPU im normalen Betrieb mit sich dynamisch anpassenden Taktfrequenzen
untervolten kann würde ich mich sehr freuen.

Das wurde hier schon paar mal im Forum durchgekaut, über das Bios wirst du das nicht bewerkstelligen können.
Entweder Multi Core Enhancement bis L1.81b oder undervolten ab 1.9.



[JoeCool]

Hallo Imperato,

Das wurde hier schon paar mal im Forum durchgekaut, über das Bios wirst du das nicht bewerkstelligen können.
Entweder Multi Core Enhancement bis L1.81b oder undervolten ab 1.9.

hast du einen Link zu einem Thread in welchem das untervolten
für mein Asrock H87 Pro4 Board genau erklärt wird?

Gruß, JoeCool



[Imperato]

Du hast doch mit 1.90 untervoltet, was gibt es da noch für Unklarheiten?

Die Forumssuche spuckt dir allerhand an Threads zu diesem Board aus.



[JoeCool]

Hallo Imperato,

Du hast doch mit 1.90 untervoltet, was gibt es da noch für Unklarheiten?

nein, eben nicht, wie ich weiter oben schon schrieb:
Ich habe versucht zu untervolten, aber es funktionierte einfach nicht.
Weder mit dem 1.60 noch mit dem 1.90 Bios.
CPU-Z spuckte aus daß die Kernspannung keinesweg verringert worden ist.
Deshalb frage ich ja hier Leute wie genau, auf welche Art und Weise,
sie es mit meinem Board geschafft haben die CPU zu untervolten.
Welches Bios und welche Kombination von Einstellungen.

Ich wäre auch zufrieden wenn man mir nur einen Link
zu einem entsprechenden Thread posten würde.

Gruß, JoeCool
