Asrock H87 Pro4: Lüftersteuerung und Undervolting

[Imperato]

Ist es so schwer die Forumssuche zu nutzen?
Wie du untervolten kannst hat dir hier auch nochmal Zotac2012 mit dem ersten Bild gezeigt.




Ob sich das lohnt müsste man wohl beobachten.



[JoeCool]

Hallo Imperato,

interessante Screenshots.
Aber ich wollte nicht massiv über-volten, die 1,051 V bei 800 MHZ sind ja der Hammer,
sondern ganz im Gegenteil: Untervolten.
Derzeit habe ich 0,718 bis 0,723 im Idle bei 800 MHZ
und 1,176 V bei 3,7 GHZ.
Etwa 0,1 V weniger bei allen Lastzuständen wäre mir angenehm.
Bislang habe ich hier im Thread keinen funktionierenden Hinweis bekommen
auf welche Weise ich das erreichen kann.
Also welche Kombination von Einstellungen ich im Bios (welches Bios?) auswählen muß.

Gruß, JoeCool



[Imperato]

Welches Bios installiert ist ist auf den Screenshots zu erkennen,
Welche Bios Einstellung zu verwenden ist ist auf dem ersten Screenshot von Zotac2012 zu sehen.

"über-volten" - man sieht du hast dich 0 mit dem Thema befasst. Welche "Auswirkungen" das auf den Idle-Stromverbrauch hat kannst du ja schon am 2. Screenshot sehen.



[master2006]

Die Version 1.81b gibts übrigens hier:

http://www.jzelectronic.de/jz2/index.php?lid=dGlkPSZ0aGVtYV9pZD0mYWN0PTMwMzIw



[Coma]

@Imperato:
Das verstehe ich jetzt aber ehrlich gesagt auch nicht ganz, auf dem 2. screenshot hast Du doch 1.051 V bei 800 MHz (Multi 8), ich habe da 0.61 V (undervolting -0.1 V, eingestellt mit Intel Extreme Tuning Utility).

Ergänzung (10. Februar 2014)

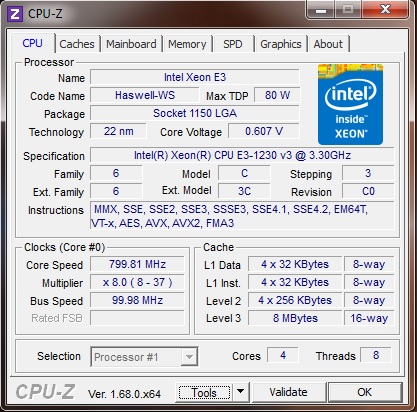

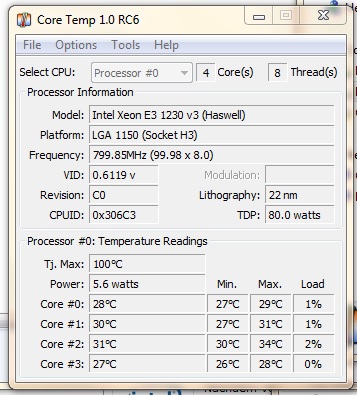

Sieht dann wie folgt aus bei mir:



[JoeCool]

Hallo master2006,

vielen Dank für den Link!
Dadurch habe ich auch diesen Thread gefunden, der mich weiter gebracht hat:

https://www.computerbase.de/forum/threads/asrock-h87-pro4-bios-1-8-wurde-zurueckgezogen.1287474/

Hallo Coma,

vielen Dank für deine Screenshots.
Bitte schreibe mir mit welchem Bios und welchen Einstellungen du arbeitest.

Gruß, JoeCool

Ergänzung (11. Februar 2014)

Kleines Update:

Nun habe ich wieder das 1.90 Bios installiert.
Nach abschalten des Multi Core Enhancement konnte ich die CPU
endlich über die Funktion V-Core offset untervolten.

Ich habe die Temperaturen, die Kernspannungen, die Verbräuche und die Taktfrequenzen
über das Programm Core Temp ausgelesen. Die Taktfrequenzen sowie Kernspannungen
ebenfalls über CPU-Z. Ich habe Shredder 4 ct laufen lassen, welches 4 Kerne nutzt.

Die Normalspannungen lagen bei 0,713 V @ 0,8 GHZ sowie 1,104 V bei 3,5 GHZ.
Der PC zieht mit einer Radeon 5750 dann laut dem Energiemeßgerät von Reichelt
80 bis 81,2 W aus der Steckdose.
Der Verbrauch der CPU liegt laut Core Temp 44,6W bis 45,6W bei 3,5 GHZ
und 5,8W bei 0,8 GHZ.

Per V_Core offset mit -0,100 V betrieben liegt die Spannung bei 0,617 V bei 0,8 GHZ
und 1,007 V bei 3,5 GHZ. Der PC zeiht dann 72,8 bis 74,2 W aus der Steckdose.
Core Temp meint daß die CPU nun 38,1 bis 39,0 W bei 3,5 GHZ
und 5,6 W bei 0,8 GHZ verbraucht.

Die Kerntemperatur bleibt dabei etwa 3° geringer,
der CPU Lüfter läuft auf 45% mit 390 U/Min.

Also gut 7W weniger Verbrauch und etwas kühler.
Dieses Ergebnis ist schon sehr erfreulich.
Ich werde aber das 1,81b Bios auch noch ausprobieren.

Gruß, JoeCool



[Imperato]

auf dem 2. screenshot hast Du doch 1.051 V bei 800 MHz (Multi 8), ich habe da 0.61 V (undervolting -0.1 V, eingestellt mit Intel Extreme Tuning Utility).

Na und?

vielen Dank für den Link!
Dadurch habe ich auch diesen Thread gefunden, der mich weiter gebracht hat

Wow, endlich hast du die Forumssuche gefunden?



[Coma]

Na und?

Vielleicht kannst Du mich ja gütigerweise mit deinem Wissen um die Ursachen für diese Abweichungen erleuchten, oh mächtiger Undervolting-Gott. Deinem "Na und?" lassen sich nur schwerlich Details entnehmen.



[Imperato]

schwerlich Details entnehmen.

Die suche ich bei deinen vorherigen Beitrag auch.



[Coma]

Die suche ich bei deinen vorherigen Beitrag auch.

Welche Details, die sich nicht meinem Beitrag oder den beiden angehängten Screenshots entnehmen lassen, fehlen dir denn noch?



[JoeCool]

Hallo Coma,

ich halte Imperato aufgrund seiner Beiträge in meinem Thread
für eine Art Troll und habe ihn deshalb ausgeblendet.
Es nützt nichts seine Zeit mit so jemand zu verschwenden.

Mich hat übnrigens nicht die forumeigene Suche sondern die Suche
per Startpage zum von mir verlinkten aufschlußreichen Thread geführt.

Das ganze "Geheimnis" lag einzig und allein darin "Multi Core Enhancement"
im Bios abzuschalten, dann funktioniert auch Untervolting per "V-Core offset",
zwar nicht mit dem 1.60 Bios, aber mit dem 1.90 Bios.
Das Bios 1.81b muß ich noch ausprobieren.

Hier hätte mich der Link zum Thread oder auch ein kurzer Hinweis
in einem verständlich geschriebenen zusammenhängenden Satz
sofort weiter gebracht.

In der Zwischenzeit habe ich auch einen V-Core Offset von 1,20 V ausprobiert.
Das funktioniert bis jetzt ebenfalls problemlos.

Core Temp sowie das Energiemeßgerät von Reichelt spucken folgende Werte aus:
Die Normalspannungen lagen bei 0,597 V @ 0,8 GHZ sowie 0,986 V bei 3,5 GHZ.
Der PC mit Radeon 5750 braucht unter Shredder 4 ct bei 3,5 GHZ 71,7 bis 72,8 W.
Core Temp meint daß die CPU 37,3 W bis 38 W bei 3,5 GHZ und 5,6W bei 0,8 GHZ verbraucht.
Kerntemperatur liegt noch einmal um 1°C niedriger.

Meine Fragen sind beantwortet, die Probleme gelöst.
Vielen Dank an alle die mir konstruktiv geholfen haben.

Gruß, JoeCool.
