Asus MAXIMUS XIII HERO Z590 bootet nicht & BSOD (PCIe-to-SATA Controller)

[Mole65]

Mainboard: Asus MAXIMUS XIII HERO Z590
Processor (CPU): Intel Core i9-10900K 3700 1200
Main memory (RAM): Kingston 64GB 3600-18 Fury Black K2 KHX
Power supply unit: be quiet! Dark Power 12 750W ATX24
Housing: Fractal Design Define 7 Black Solid, Tower
Graphics card: NVIDIA GeForce RTX 3060
SDD / HDD: 1x Samsung 980 Pro 1TB NVMe SSD (System), 1x Samsung 980 Pro 2TB NVMe SSD (Daten) (PCIe 4.0 x4, NVMe 1.3c, M.2 2280, intern) + 8 verschidene SATA HD's 8/10/20TB
PCIe to SATA: 1x MZHOU Controller SATA PCI,4X 8 Port SATA ASM575+1166 8-Port-Chip,supports 8 SATA 3.0 oder 1x Startech 8P6G-PCIE-SATA-CARD
Cooling: ASUS ROG STRIX LC 240 Water Cooling

Hallo,

Ich habe ein PCIe-zu-SATA-Problem, und vielleicht kann mir jemand helfen oder hat jemand eine Idee.

Vorgeschichte: Ich habe ein System mit einem ASUS ROG Maximus XIII Hero Motherboard mit NVMe M.2 als Systemplatte und einem weiteren NVMe M.2 als Datenplatte gebaut. Grafikkarte NVIDIA GeForce RTX 3060.

Desweiteren habe ich fünf HDDs an die SATA1/2/3/4/5-Ports des Motherboards angeschlossen und außerdem eine PCIe-zu-SATA-Erweiterungskarte installiert - MZHOU Controller SATA PCI,4X 8 Port SATA ASM575+1166 8-Port-Chip,unterstützt 8 SATA 3.0

https://www.amazon.com/MZHOU-Profile-Bracket-Support-Devices/dp/B098QPBCBJ

Weitere drei HDDs sind an diese Contollerkarte angeschlossen.

Bisher funktionierte alles einwandfrei; alle 8 HDDs waren ein Jahr lang unter Windows 11 sichtbar und zugänglich und das Sytem lief stabil.

Problem: Seit einer Woche habe ich das Problem, dass der PC nach Neustart nicht mehr bootet (man sieht der rotierenden Kreis von Windows, aber der PC verweilt und bootet nicht weiter). Wenn ich die an den PCIe-zu-SATA-Controller angeschlossenen Festplatten entferne, bootet er korrekt und ich kann auch die fünf an SATA1/2/3/4/5 angeschlossenen Festplatten sehen und ansprechen (Fileexplorer). Das Anschließen einer beliebigen Festplatte an die Erweiterungskarte (Hot-Plug-fähig) führt zu einem BlueScreen BSOD, und der PC versucht neu zu starten, bleibt aber dann wieder hängen.

Ich vermutete zuerst eine defekte Controllerkarte und bestellte eine andere - Startech 8P6G-PCIE-SATA-CARD:

https://www.amazon.com/StarTech-com-Port-SATA-PCIe-8P6G-PCIE-SATA-CARD/dp/B09FY9FBTN/ref=sr_1_3?crid...

Allerdings führt die Installation dieser Karte, einschließlich der Treiber, zu demselben Problem. Das Einstecken einer Festplatte an die Karte führt zu einem BlueScreen BSOD.

Um Software-Probleme auszuschließen, habe ich ein älteres Komplett Installations-Image von vor vier Wochen wiederhergestellt (Acronis), aber das Ergebnis ist das gleiche. Ich schließe ein Treiber-/Softwareproblem aus, da diese frühere Sicherung bei der Wiederherstellung (vor dem Ereignis) immer einwandfrei funktionierte, incl. der Installation, die seit 1-2 Jahren stabil war.

Hat jemand eine Idee?

Vielen Dank!

P.S.: Neuestes BIOS und Intel ME installiert



[NikoNet]

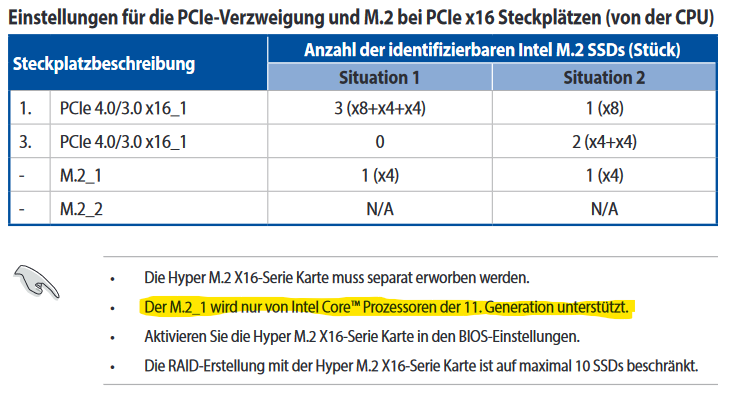

Ich weiß nicht, ob es hilft aber hier mal ein Bild aus dem Handbuch, da die Aufteilung auf die Steckplätze aus deinem Text nicht klar hervorging



[Mole65]

Hallo NikoNet,
Danke für den Hinweis, hier meine Konfiguaration:

• PCIEX16_1 slot: Asus NVIDIA GeForce RTX 3060
• M.2_1: Samsung 980 Pro 1TB NVMe SSD
• M.2_2: Samsung 980 Pro 2TB NVMe SSD
• PCIEX16_2 slot: MZHOU Controller SATA PCI,4X 8 Port angeschlossen 3x SATA HDD
• SATA6G_1/2/3/4/5 je eine SATA HDD
• SATA6G_6 CD_Laufwerk

Aber wie schon geschrieben, das System lief stabil über 1-2 Jahre, da sollte obiges passen.



[NikoNet]

M.2_1: Samsung 980 Pro 1TB NVMe SSD

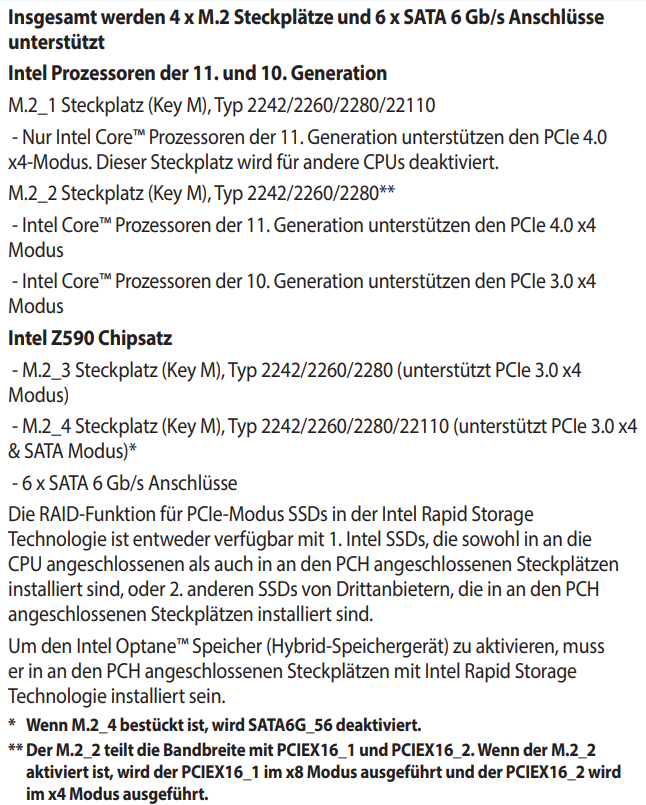

Hmm laut Handbuch hätte es nicht laufen sollen mit deinem 10te Genaration Prozessor. Keine Ahnung warum das jetzt ging und jetzt nicht mehr. Eventuell hat ein Update die Änderung vorgenommen.
Wenn in M.2_2 was drin steckt, dann hätte der PCIEX16_2 nur x4 gehabt und keine drei SATA anbinden können.
Auch bei den SATA6G Plätzen kommt das irgendwie nicht hin. Sehr komisch.



[Mole65]

Hallo NikoNet,

danke für den Hinweis. Ich hab den PC jetzt auseinadergebaut und muss mich korrigieren, wie folgt:

• M.2_2: Samsung 980 Pro 1TB NVMe SSD
• M.2_3: Samsung 980 Pro 2TB NVMe SSD

Ich hatte ursprünglich keine Grafikkarte und nutzte die Core i9-10900K CPU Grafik (Gen 10 CPUs unterstützen M.2_1 nicht und dieser ist deaktiviert), deshalb M.2_2 & M.2_3. Über Zeit hab ich die Grafikkarte nachgerüstet PCIEX16_1 slot und alles andere belassen.

Sorry für die Verwirrung🤦‍♂️😬. ... muss mal weiter in mich gehen.



[NikoNet]

Das klingt jetzt schon etwas logischer.
Also hast du durch die Graka x8 Lanes weniger, die vorher die Laufwerke hatten.



[Copiegeil]

ich würde versuchen, das Problem einzugrenzen. Steck mal alle Festplatten und DVD-LW auf dem Board und auch vom Netzteil ab und laß mal die Zusatzkarte mit den 3 Platten alleine rennen, was passiert denn da?

Ich hab ein wenig die Stromversorgung im Verdacht. Ich weiß ja nicht, wie die alle zusammenhängen, aber vielleicht ist da eine Netzteil Leitung etwas überfordert. 8 Festplatten + Brenner nehmen schon auch ganz schon auf.



[peterX]

Über Zeit hab ich die Grafikkarte nachgerüstet PCIEX16_1 slot und alles andere belassen.

Und genau da besteht dein problem.
Du musst im Bios den ersten X16 Slot auf X8 lanes einstellen, denn so kommt es zu problemen.
