ASUS Pro WS WRX80E-Sage SE WIFI: ATX_12V Anschlüsse?

[tackleberry]

Servus

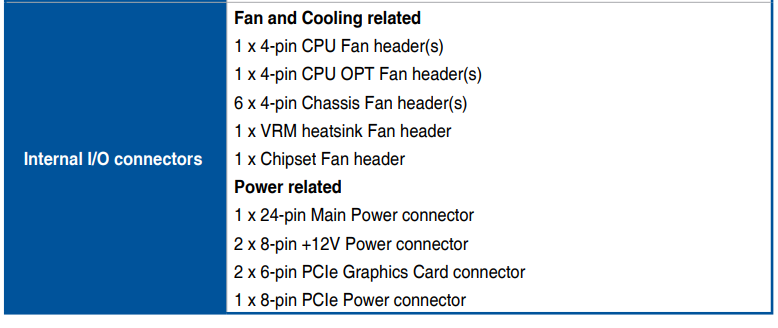

Heute kam endlich mein ASUS Pro WS WRX80E-Sage SE WIFI. Das Board hat wie auf dem Bild zu sehen ist einen P8 und zwei ATX_12V Stecker. Stecke ich in die ATX_12V einfach die gleichen 8 Pin Stecker wie in eine Grafikkarte (quasi PCIe_PWR mit 8 statt 6 Pins) oder kommt da was anderes dran? Bitte nicht schlagen, ist mein erstes Workstation Mainboard.



[kamanu]

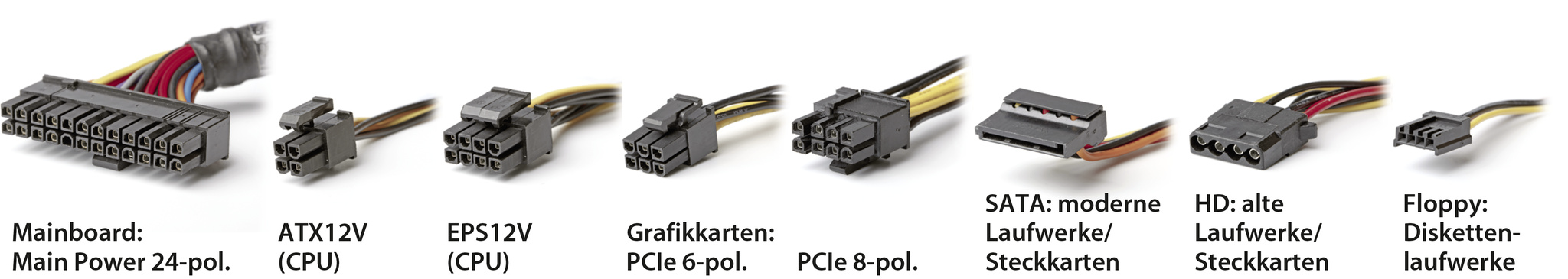

Da kommen die Stecker rein, die für gewöhnlich mit "CPU" oder "EPS 12V" oder ähnlich gekennzeichnet sind.



[Viper1982]

1x8 / 2X8 / 2X4+4 etc.



[tackleberry]

Da kommen die Stecker rein, die für gewöhnlich mit "CPU" oder "EPS 12V" oder ähnlich gekennzeichnet sind.

Genau diese habe ich nicht. Dachte eigentlich mein gutes altes Straight Power 11 650W hinten im Schrank wäre etwas anschlussreicher gewesen. Die Frage ist ob und welche der vorhandenen Anschlüsse ich verwenden kann oder ob ich bis Montag warten muss um ein neues Netzteil zu kaufen. Genug Saft hat das Netzteil auf jeden Fall. Es wird nur ein AMD Ryzen Threadripper PRO 3975WX mit 256 GB Ram verwendet. Grafikkarte ist eine Geforce 710.

Oder anders gefragt, wird das Board starten wenn ich "nur" ATX_PWR und PCIE_8PIN_PWR anstecke?

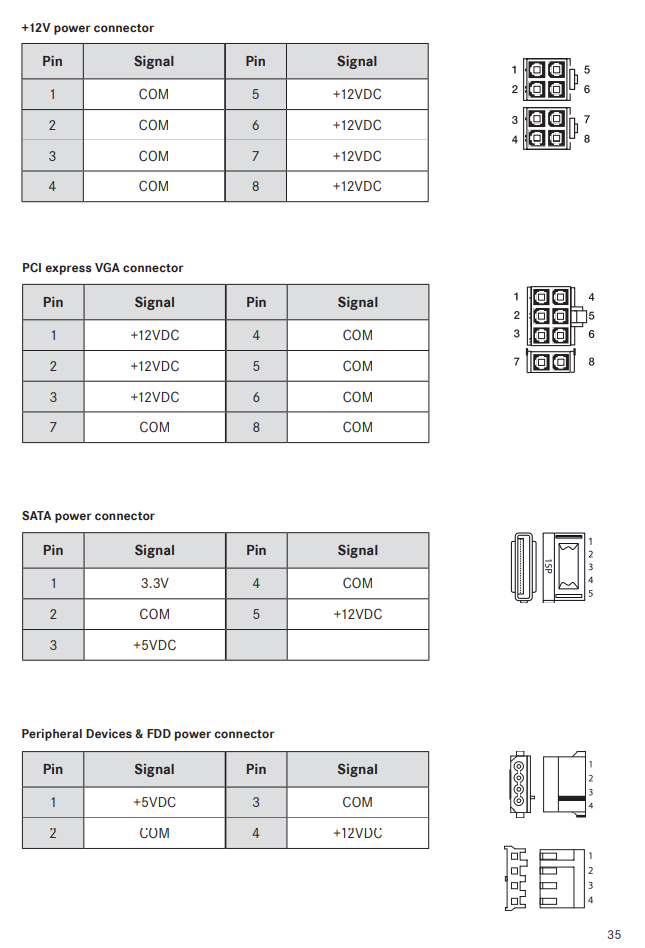

Mich irritiert auch warum 7 und 8 beim PCIe VGA connector im Handbuch des NT mit COM angegeben sind. Wenn COM für Erdung steht, warum sind dann 7 + 8 also +2 beim 6+2 Erdung?



[Viper1982]

In der Regel reicht auch das eine 4+4! Im Handbuch schauen welcher der beiden in jedem Fall angeschlossen werden sollte.



[Hauro]

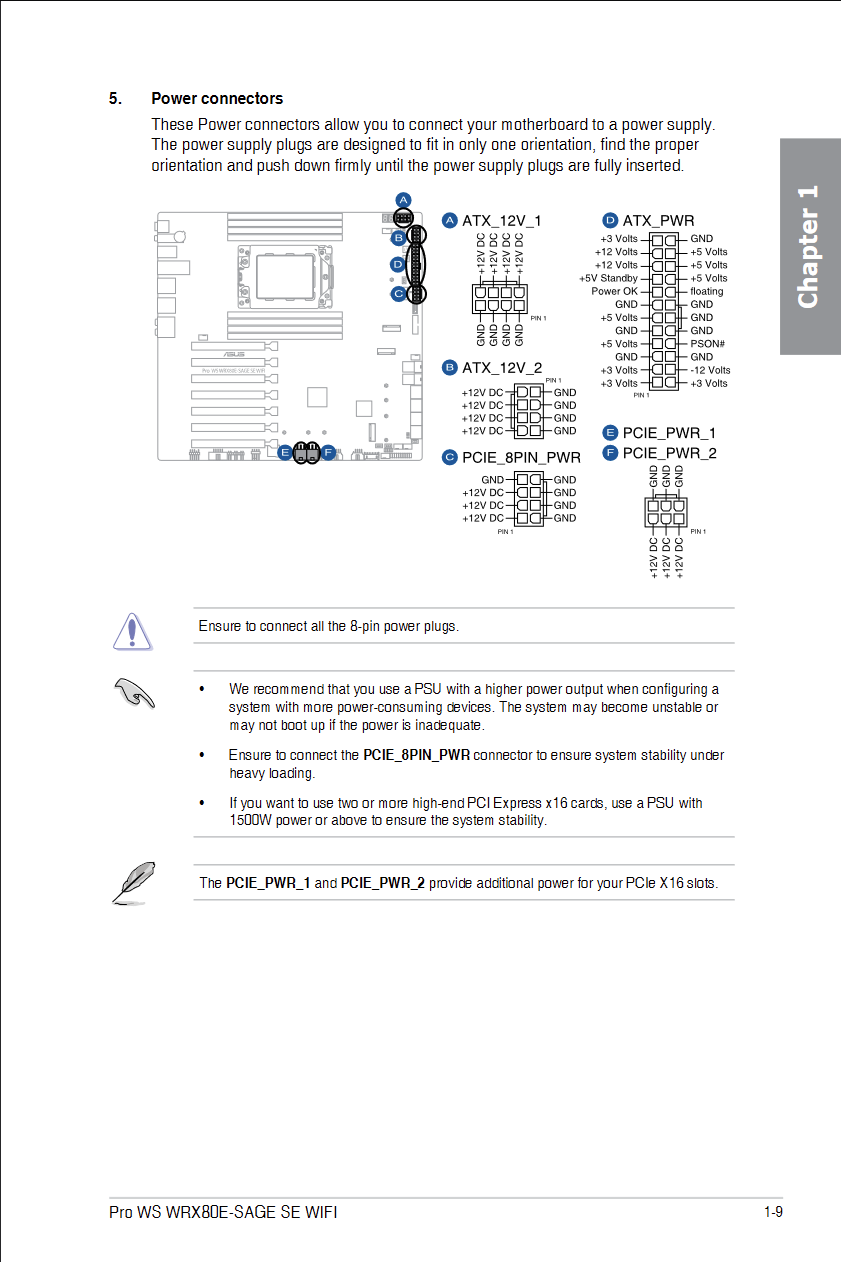

Pro WS WRX80E-SAGE SE WIFI User’s Manual (English Edition)

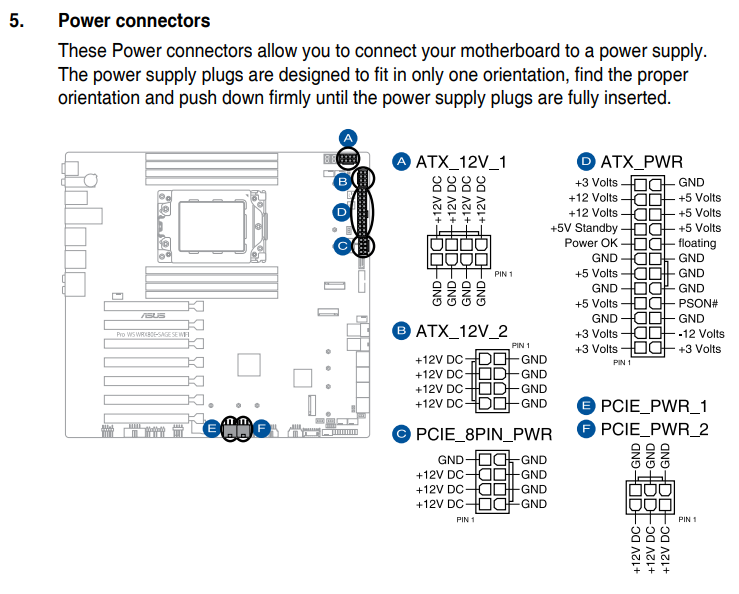

ATX_12V_1 und ATX_12V_2 sind zwei EPS12V. Es sind nach dem Handbuch beide erforderlich:

Ensure to connect all the 8-pin power plugs.

Die beiden CPU 4+4 Pin

bilden zusammen einen EPS12V:

PCIE_8PIN_PWR wird benötigt, um die Systemstabilität bei starker Belastung zu gewährleisten:

Ensure to connect the PCIE_8PIN_PWR connector to ensure system stability under heavy loading.

PCIE_PWR_1 und PCIE_PWR_2 versorgen die PCIe X16 Slots zusätzlich mit Strom:

The PCIE_PWR_1 and PCIE_PWR_2 provide additional power for your PCIe X16 slots

Details weiß der ASUS-Support

Montag bis Freitag, 9:00 bis 18:00

• Kontakt per Email
• Kontakt per Telefon

  Mainboards
  DE +49 2102 5789 557
  AT +43 1360 2775 461



[Viper1982]

Also sollte der obere genügen. Es sei denn du betreibst QuadSli/Crossfire mit Grafikkarten.Oh das DIng hat ja 3 8Pin dann würde ich 12V1 nehmen.

Denke 12V v1 und 2 werden eh parallel geschaltet sein.



[tackleberry]

Danke für den Input. Die Angaben im Handbuch verwirren mich gleich noch ne Runde mehr aber Fazit ist ja scheinbar, dass der eine P8 reichen würde. Ich habe auch ein Straight Power 11 850W Plat hier, dass mein Hauptsystem betreibt aber auch das hat "nur" zwei P8. Ich probiere erstmal das 650W mit einem P8.



[Viper1982]

Das Straightpower 850 würde vermutlich mehr Leistung am CPU PWR zur Verfügung stellen aber du baust ja nichtmal ne richtige Grafkkarte ein.:-)Das passt dann schon so.

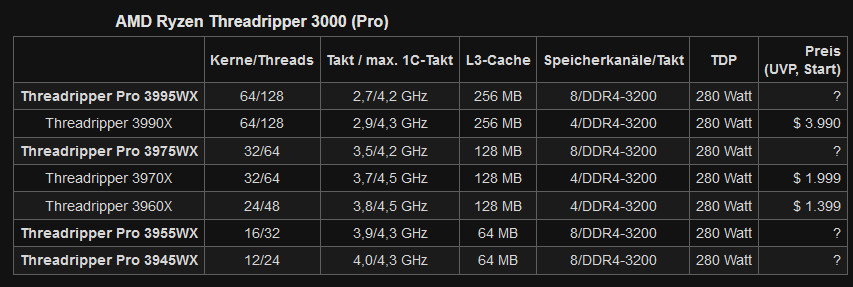

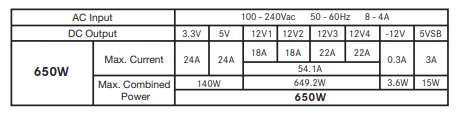

Ähm obwohl!12V V2 vom Netzteil stellt nur 218W zur Verfügung der Threadripper ist mit 280W angegeben.



[Dodo Bello]

Darf ich kurz zwischenfragen welchen RAM du verwendest bzw. ob du eine umfangreichere inoffizielle QVL zu dem Board kennst? Auf der offiziellen sagt mir die Auswahl nicht so richtig zu.

Ansonsten Respekt, dass du einfach rotzfrech ein altes 650er PSU in so ein doch schon kostspieligeres System installierst.



[Viper1982]

Dann lieber doch das 850ger verbauen oder nen Singlerailnetzteil mit der selben Leistung besorgen.



[tackleberry]

Darf ich kurz zwischenfragen welchen RAM du verwendest bzw. ob du eine umfangreichere inoffizielle QVL zu dem Board kennst? Auf der offiziellen sagt mir die Auswahl nicht so richtig zu.

Ansonsten Respekt, dass du einfach rotzfrech ein altes 650er PSU in so ein doch schon kostspieligeres System installierst.

Habe drei verschiedene Kits hier. Wenn keines geht, schicke ich das Mainboard zusammen mit meinem Stuhl ans Asus HQ nach Taiwan. Und ja, die QVL Liste liest sich sehr spannend. Ich wollte halt den Threadripper Pro weil für den normalen Threadripper die Mainboards alle Müll sind.

Das Straightpower 850 würde vermutlich mehr Leistung am CPU PWR zur Verfügung stellen aber du baust ja nichtmal ne richtige Grafkkarte ein.:-)Das passt dann schon so.

Ähm obwohl!12V V2 vom Netzteil stellt nur 218W zur Verfügung der Threadripper ist mit 280W angegeben.

Bist Du durch ausrechnen drauf gekommen? Falls ja, starke Leistung. Hatte ich nicht daran gedacht. Ob man das evtl. kompensieren kann wenn man die anderen 12V Rails an die PCIe Anschlüsse steht? Wie wahrscheinlich ist es denn, dass der Stromkreislauf bei so einem Mainboard wirklich komplett getrennt für CPU und Komponenten läuft?

Ich denke die CPU wird eh erstmal drosseln weil ich nur den Noctua U14 Luftkühler da habe. Wasserkühlung und Mora3 sind noch auf der ToDo Liste.



[Viper1982]

Ja klar durch rechnen, dann müsste man sich passende Adapter von 6+2 auf 1x8 besorgen. Aber ich höre schon die Schreie (NICHT MIT ADAPTER ARBEITEN BLA BLA BLA).

Und Singlerailbetrieb können nur die DarkPower von Bequiet.

Im Prinzip bräuchte es nen Ausstoßer und man könnte sich aus den PCIE 6+2 nen 4+4 (8) pin Adapter basteln.

Ergänzung (15. Mai 2021)

Wie wahrscheinlich ist es denn, dass der Stromkreislauf bei so einem Mainboard wirklich komplett getrennt für CPU und Komponenten läuft?

Nicht Mainbord sondern am Netzteil.

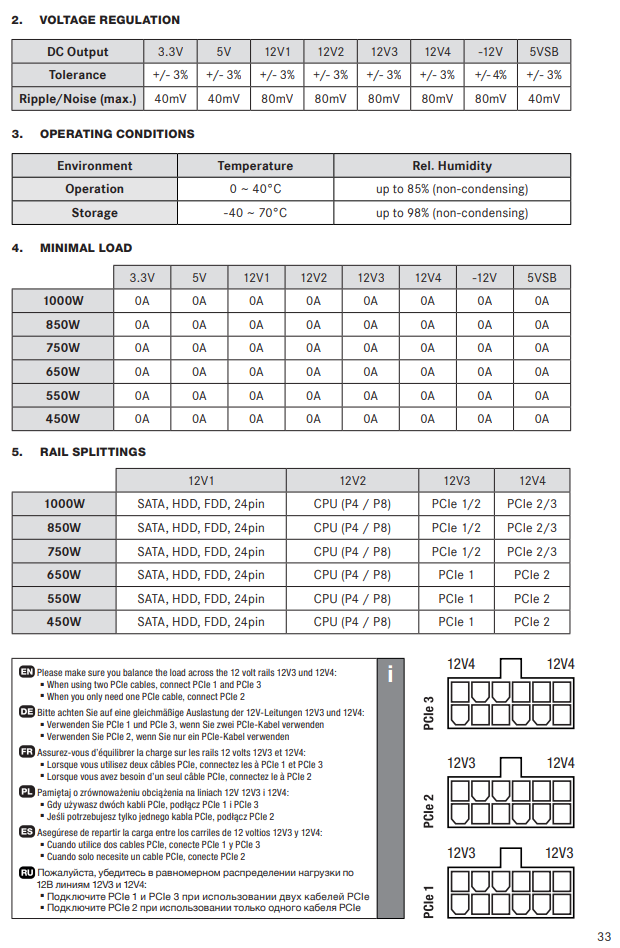

Das Straightpower besitzt 4 12V Rails.

Und ne Leistung ist das auch nicht P= U*I. Wobei das bei Netzteilen nicht 100% zutrifft, deswegen auch die Angabe Combined Power. Heißt quasi eine Rails schafft die Angabe nur unter der Vorraussetzung das diese alleine belastet wird.

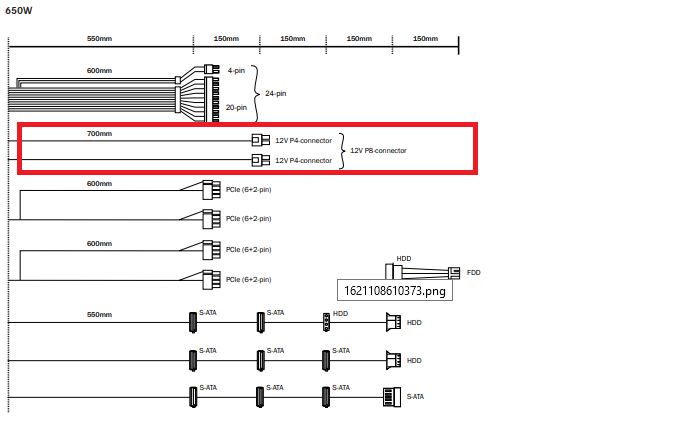

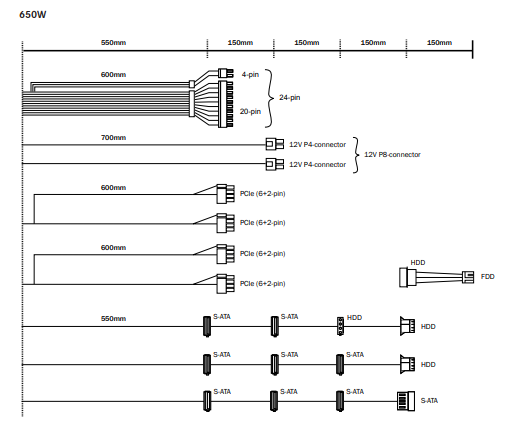

Quasi sowas hier von Bequiet, oder wenn kompatibell ist eben jenen Adapter.

https://www.caseking.de/kolink-adap...-pin-cpu-anschluss-schwarz-10cm-zuad-765.html



[DriveByFM]

Naja wer sich so so ein MB und die CPU dazu gönnen kann, sollte nicht am NT sparen und keine Adapter nutzen.



[Viper1982]

Wobei sparen auch das falsche Wort ist, dass Netzteil mit der Rohleistung ist ja nicht das Problem, sondern nur die Aufteilung.



[Dodo Bello]

Wobei sparen auch das falsche Wort ist, dass Netzteil mit der Rohleistung ist ja nicht das Problem, sondern nur die Aufteilung.

Es ist aber auch nicht von der Hand zu weisen, dass ein älteres Netzteil (vermutlich hat er das BN282) von be quiet aus heutiger Sicht nicht mehr die nobelste Bauweise und die stabilste Wandlung (Stichwort: schnelle Lastwechsel) darstellt. Will hier nichts schwarzmalen, aber ich würde bei einem vermutlich >5000€ System, dann nicht ein eher betagtes PSU aus dem Schrank suchen



[tackleberry]

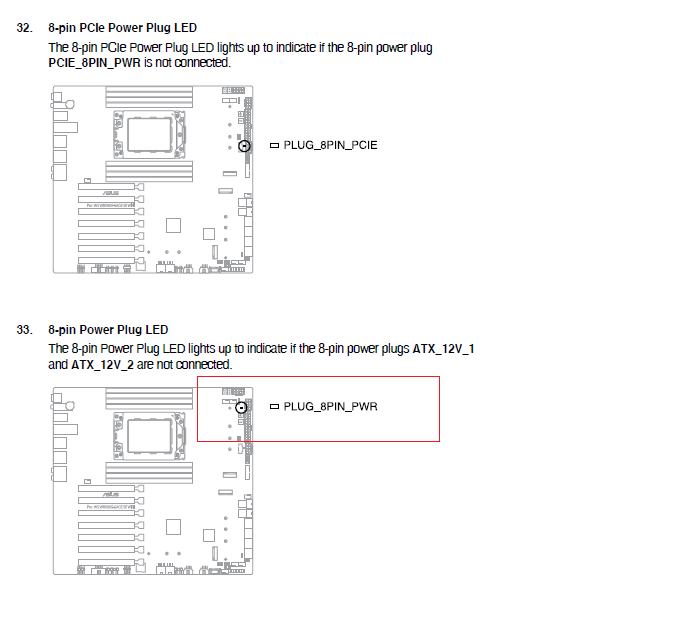

So, habe mittlerweile alles zusammengebaut. Board meldet "fatal error" beim Boot ohne beide ATX2. Auch wenn man den PCIe oben nicht ansteckt, gibt es dafür auch noch eine Fehlermeldung. Ich habe nun aber echt keinen Bock die Netzteile beider System zu tauschen... Daher Abklärung folgender kurzfristiger Lösung.

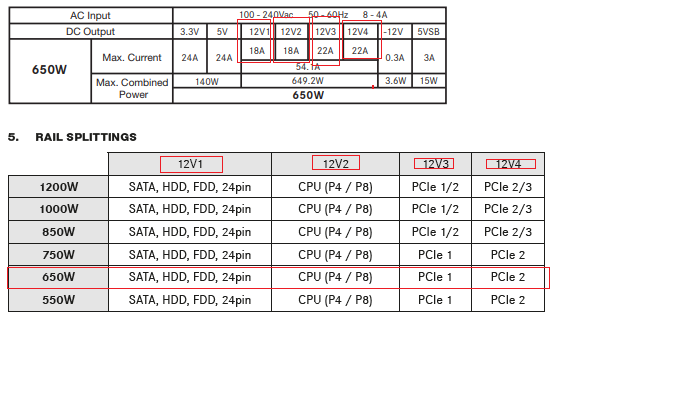

Wenn ich einfach das zweite P8 Kabel vom 850W abnehme und in den 12V3 / 12V4 Port des 650W stecke, habe ich dann auf 1-4 COM und 5-8 +12VDC oder auf 1-3 +12VDC und 7-8 COM? Anders gefragt, sorgt das Kabel für die Pin Belegung oder der Ausgang am Netzteil?

Ja, morgen bestelle ich ein Dark Power 12 1500W und gut. Aber gerade ist halt alles zu und ich will die Kiste einrichten. Fehler passieren und man muss draus lernen. Danke für alle hilfreichen Antworten. Jene mit technischen Sachverstand, die helfen die CPU und das Board nicht zu schrotten sind ebenfalls willkommen. Danke.



[tackleberry]

So, habe mich dann doch überwunden die scheiß Netzteile umzubauen. Was für ein Akt bei nem Custom Loop und gefühlt 10 Laufwerken im System -.- Geile Kiste!

Dienstag kommt dann das Dark Power Pro 12 1500W. Ab sofort kauf ich nur noch High End Netzteile und habe Leistung auf Vorrat. So ne Scheiße passiert mir nicht nochmal. Stromrechnung is eh egal. Danke an alle die konstruktives Feedback gegeben haben.

PS: Schon lustig wenn die oberste Einstellung im Bios sich um den Seriellen Port dreht.

PPS: Son Threadripper ist für Tab Messis wie mich, bei denen Chrome und Firefox mal eben jeweils 30 GB RAM in Anspruch nehmen natürlich die totale Offenbarung. Dateien entpacken macht auch mega Spass. ;D



[jub80]

Hallo tackleberry,
sehr interessant - auch die Hinweise der anderen Forenschreibern zu den Steckern.
ich habe das gleiche Problem... verstehe ich richtig, dass der "Fatal error" durch ein unpassendes Netzteil herrührte (zuwenig Leistung, zuwenig Anschlüsse)? Ich habe zwar bei mir beide oberen ATX 8 Pin angeschlossen, bekomme aber trotzdem den Fehler angezeigt.

Hast Du Probe halber zwei Netzteile angeschlossen gehabt? Das traue ich mich nicht...
Ich habe aus Versehen 2 bequit Straight Power 11 (1200W) bestellt, die könnte ich kombinieren...



[jub80]

Glücklicherweise hat es sich erledigt: es lag an dem fehlenden Stromanschluss Pcie 8Pin PWR. Es braucht demnach alle, unabhängig ob OC oder nicht.
