Asus Thunderboltex 4 und externe SSD keine Funktion.

[Heulsuse]

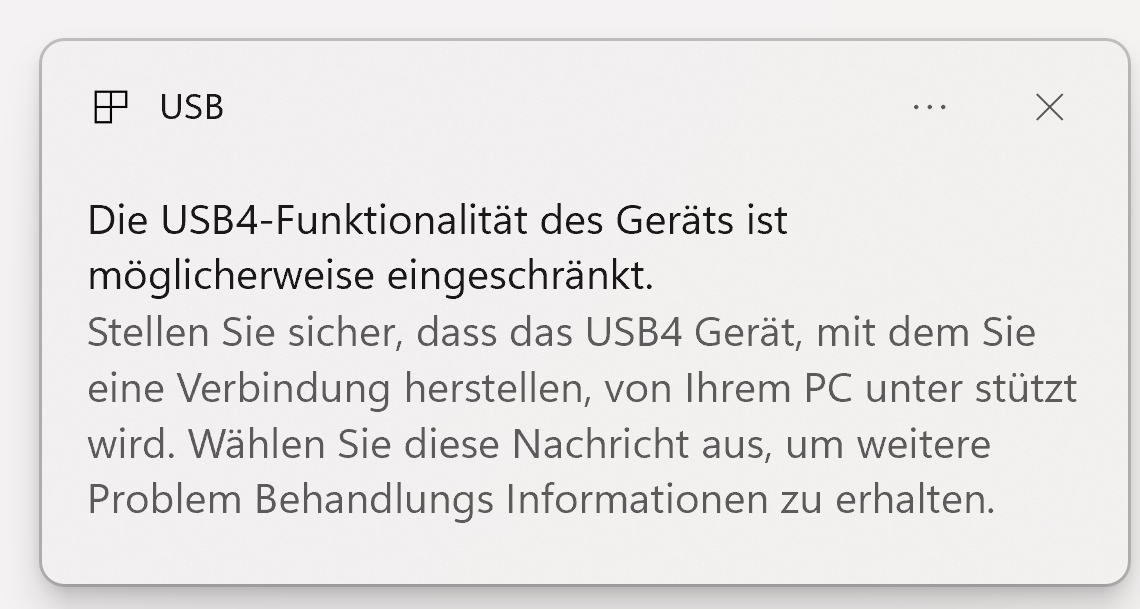

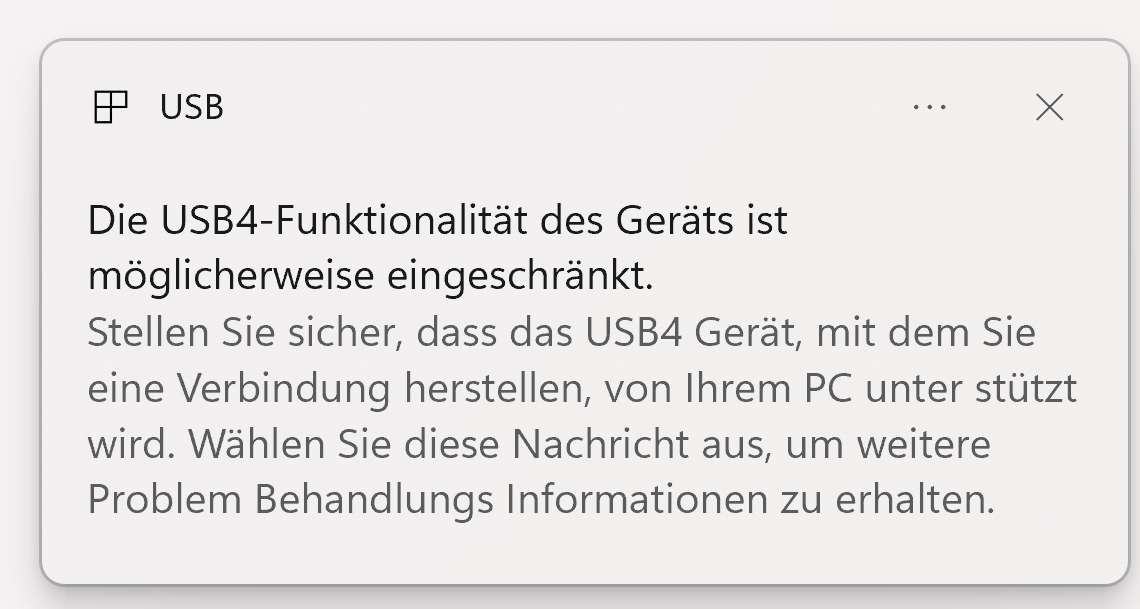

Hallo Experten, ich brauche eure Hilfe um meine Asus Thunderboltex4-Karte auf meinem Z790 Apex Encore zum Laufen zu bekommen. Nutzen möchte ich nur eine externe SSD mit Thunderbolt4-Gehäuse schnell große Daten zu bewegen. Stand jetzt ist, Karte eingebaut und nach Anleitung die 2 Kabel aufs Board gesteckt. Treiber installiert. Wenn ich die SSD anschließe poppt eine Meldung auf: " "

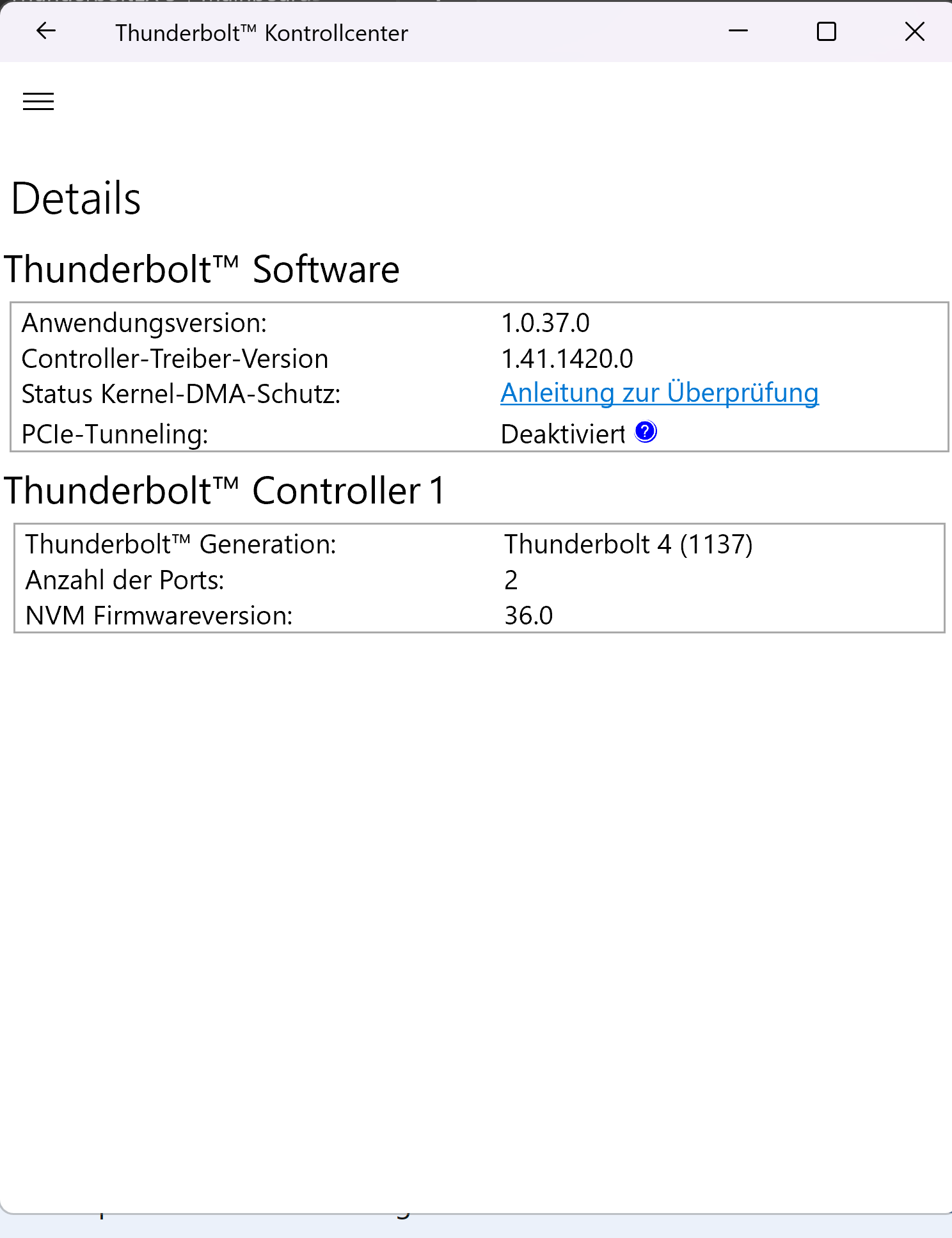

Das Thunderbolt Kontrollcenter meckert mich auch an:

Obwohl ich im UEFI die Option "pcie tunneling over usb4" aktiviert habe. Ich verzweifel langsam und brauche Hilfe..... Danke.... Die SSD wird zwar erkannt, aber nicht im Kontrollcenter angezeigt. Die Übertragungsgeschwindigkeit liegt bei ca. 700 MB/s. Weit weg von Thunderboltgeschwindigkeit.



[Krausetablette]

Ich nehme an, das BIOS ist auf dem neuesten Stand? Der Treiber, den du installiert hast, ist offensichtlich nicht von der ASUS-Website. Woher hast du ihn bezogen? Es könnte sein, dass diesem Treiber spezielle Anpassungen für dein Mainboard fehlen.

Der aktuelle von ASUS ist Thunderbolt Driver V1.41.1340.0

https://rog.asus.com/de/motherboards/rog-maximus/rog-maximus-z790-apex-encore/helpdesk_download/



[Nordwind2000]

MSI-Website

Du meinst schon Asus?



[Krausetablette]

Sorry ja ASUS



[Heulsuse]

Bios aktuell 1801
Treiber von der Asus- Seite.
Intel Thunderbolt Driver V1.41.1340.0 For Windows 10/11 64-bit.
Version 1.41.1340.0
49.15 MB
2023/08/18



[mugam]

Um welche SSD/Gehäuse gehts hier überhaupt ..



[Heulsuse]

Gehäuse
SSD



[massaker]

Übertragungsgeschwindigkeit liegt bei ca. 700 MB/s. Weit weg von Thunderboltgeschwindigkeit

Na weil sie mit USB3.2 Gen2 10Gbits läuft. 700-850 MB/s reale Übertragungsraten und in CrystaldiskMark soll bei Dir ca. 900-1000 MB/s rauskommen.
Du hast also ein echtes USB4-GEHÄUSE mit Asmedia ASM2464PD, jedoch statt einer USB4-Karte mit ASM4242 (gleiche Header am MB) hast Du eine TB4-Karte geholt -> ein TB3-GEHÄUSE mit JHL7440 würde problemlos funktionieren. Aber so hilft nur die FW von der Karte für USB4-Support upzugraden.
Ich habe ein 3,5-Jahre altes AMD-AM4 Brett von Asus mit TB4 via JHL8540 Host und alte TB3-GEHÄUSE haben einwandfrei funktioniert, jedoch die neuen USB4 mit ASM2464 nur mit 10Gbps. Bis vor einem Jahr, als mit einem BIOS-Update die NVM-Firmware von dem TB4-Host von 28.0 auf 38.0 mitupgedatet wurde - das ist die wichtigste Stellschraube: ab Version 38.0 wird nämlich USB4 einwandfrei unterstützt, halt auf ca. 3150 MB/s gedeckelt, aber keine 1000MB/s mehr wie früher. Im TB-Kontrollcenter schaut es jetzt so bei mir aus:



[Heulsuse]

Aber so hilft nur die FW von der Karte für USB4-Support upzugraden.

okay, danke für die Erklärung, aber wo bekomme ich die FW Version 38 her??



[mkossmann]

Auf https://www.asus.com/motherboards-c...ex-4/helpdesk_bios?model2Name=ThunderboltEX-4 gibt es ein Firmware-Update auf V1.4 für die ThunderboltEX4 das laut Release Notes auf NVM 43 updatet



[Heulsuse]

Mist, in dem Link ist nur die Version 1.3 drin. Hier die Readme...... ich suche weiter nach Version 1.4.
Aber, danke an alle, die helfen wollen.....!!

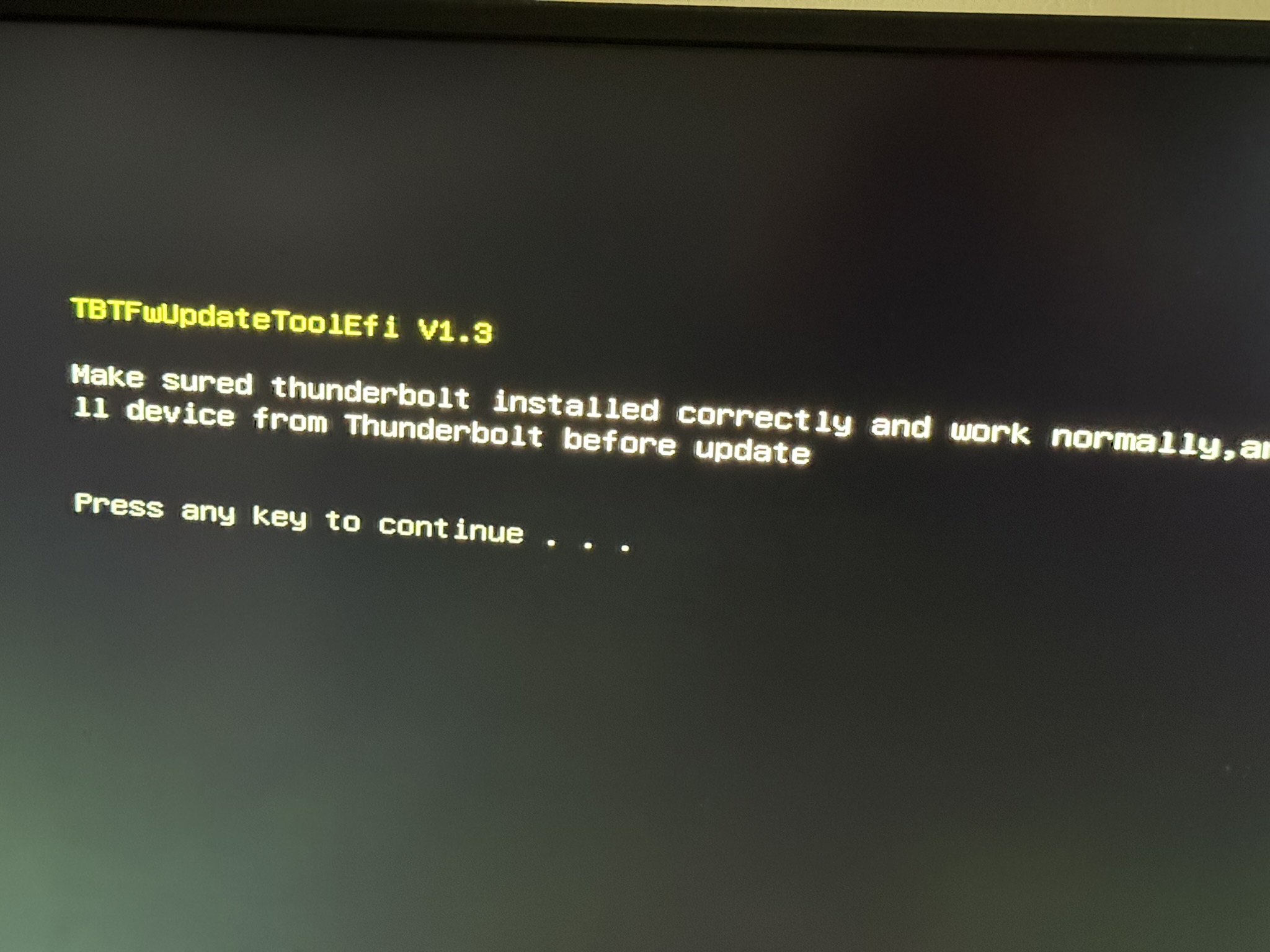

"TBTFwUpdateToolEfi V1.3 is Update PD and Thunderbolt Firmware Tool for THUNDERBOLTEX 4 Add in card

※Please note that this motherboard must be supported [ThunderboltEX 4] add in card and should be confirmed thunderbolt function had work properly

Update step

1.Please extract the TBTFwUpdateToolEfi V1.3 file and copy it to a USB Drive.

2.insert USB Drive on motherboard

3.press the [Power key] then press and hold the [F2] into BIOS setup meun

4.Click[Advanced mode]

5.Select [Exit] and [Launch EFI Shell from USB drive] into shell mode for update process"



[mkossmann]

Das sollte schon die V1.4 sein. Denn das NVM.bin ist vom 2.12.2024 Nur wurde offenbar vergessen das ReadMe upzudaten. Das weiterhin vom 20.2.2024 ist.
PS Wenn ich mich richtig erinnere kam V1.3 mit NVM 38
