Bauplan: MicroATX Mini-Tower mit RX 6800 XT

[RolandR88]

den vorderen lüfter des CPU-kühlers nicht montieren kann

In diesem Build im AP201 klappts mit dem Trident, der Corsair sollte nicht höher sein, aber danke, dass muss ich noch checken.
Edit: Der Trident hat 42mm Höhe und mein geplanter Corsair nur 35mm. Nebenbei ist der Block asymmetrisch und lässt den Ram sichtbar frei, zumindest in der gewählten Orientierung.
Habe noch diesen Test angesehen und frage mich, ob ich auf EXPO zu Gunsten eines weißen Kits verzichten soll, wenn für den 7800x3D der RAM so unwichtig ist.

Ja, die Spangen hat der AK620 auch, aber die Digital Variante hat das Display als Cover und auch die non-Digital ist oben sehr viel schöner gemacht, beim Draufschauen, sieht man auch beim Link oben.

Was ich noch nirgends in der Doku zum AK620 finden konnte, ist, ob er mit Liquid Metal kompatibel ist, aber ich würde hoffen, dass das Heatsink eine Nickelschicht hat. Edit: Ist verifiziert, vernickelte Kupferbodenplatte (Hardwareluxx).
Edit: Habe online ein Problem mit den brummend-summenden Stock-Lüftern des AK620 gefunden und überdenke es jetzt.
Edit: Viele Quellen auf Reddit uns Youtube stören auch am Geräusch, daher doch den Thermalright Peerless Assassin 120 White ARGB.

Update 22.04.2024:

Grundsätzlich habe ich mich entschieden mal die Preise zu verfolgen und wo möglich einzelne Komponenten auch 2nd-Hand zu kaufen.

• Bei der CPU schau ich mich daher mal nach AMD Ryzen 7 7800X3D, aber auch AMD Ryzen 5 7500F, AMD Ryzen 5 7600, AMD Ryzen 7 7700 zu guten Preisen um. Ein CPU-Tausch ist easy, erfordert keine Windows-Neuinstallation und gibt eine Gelegenheit zum Basteln und mglw. gleichzeitigen Upgrade des Coolers.
• Apropos: Beim CPU-Cooler würde mich der NZXT Kraken Elite 280 RGB White wegen dem Display mit CPU und GPU Temp-Darstellungsmöglichkeit wirklich sehr anlachen, aber 235 EUR ggü. den 43 EUR vom Peerless sind einfach nicht vertretbar. Der DeepCool AK620 Digital WH, weiß hätte zwar auch ein Display, jedoch sind die Berichte vom Brummen und Summen auf Reddit, Youtube und in diversen Foren einfach nicht zu ignorieren - vor ich direkt einen FAN-Swap mache, greife ich lieber zum Peerless Assassin 120 White ARGB.
• Beim PSU habe ich mir das Corsair RMx SHIFT Series RM850x White 850W ATX 3.0 und festgestellt, dass die Corsair-Shift Linie mit ihren seitlichen Anschlüssen inkompatibel zum AP201 ist.
  Die Entscheidung ist daher auf das GIGABYTE UD850GM PG5W 850W ATX 3.0 gefallen.
• Auch beim RAM überlege ich mir, einfach mal mit einem sehr günstigen 16GB-Ram, vielleicht sogar Einzelstick mit DDR5-6000 und zumindest CL36 zu starten. Der ADATA XPG LANCER BLADE White DIMM 16GB, DDR5-6000, CL30 gibt es bspw. schon um 62 EUR und gebraucht sollte in dem Segment auch was zu finden sein.
• Aufgrund des geplant lagen Upgrade-Pfades, tendiere ich entgegen dem treuen AiO-Cooler nun langsam wirklich zum GIGABYTE B650M AORUS Elite AX ICE (B650M A ELITE AX ICE). Habe mir noch einige Videos und Bilder angesehen und es ist wirklich sehr hell und nicht grau, wie ich es erst wahrgenommen hätte. Der Aufpreis von 100 EUR (Sic!) auf das ASRock B650M-HDV/M.2 ist heftig, jedoch besticht das Design sowie die VRM-Kühlung. Auch die Features im BIOS/UEFI sind überlegen. Da ich mich für den AM5-Sockel entscheide, empfinde ich den doch extremen Aufpreis weniger idiotisch. Sollte sich ein Sale ergeben oder irgendwo ein 2nd-Hand-Teil oder Bundle zum akzeptablen Preis zu finden sein, würde ich zugreifen.



[Luediinator]

Ich habe den AK620 Digital bei mir auch mit nur einem Lüfter mit einem übertaktetem 5700X bei einer Packagepower von ca. 120 Watt bei 15 minütigen Cinebenchrun auf max 85 bis 86 Grad kühlen können. Dann gibt es auch kein Problem mit dem Brummen. Im Gamingbetrieb und mit Flüssigmetall sollte also kein Problem entstehen. Hatte den Kühler 180 Grad gedreht montiert, damit die Vorderseite clean ist, wie beim Assassin.

Ergänzung (22. April 2024)

Hier noch der Link zu meinen Erfahrungen mit dem KühlerTest AK620 Digital



[RolandR88]

Dann gibt es auch kein Problem mit dem Brummen

Naja, das ist eben nicht mein Ziel, dass ich auf Lüfter verzichte, damit er nicht Brummt.
Da würde ich, wenn dann, einen Swap auf P12 machen. Aber das sind dann halt wieder 24-36€ mehr.
Danke aber für den sehr detaillierten Bericht!!

Ich versuchte übrigens gerade die PSU Tier List zu verstehen und fand es extrem verwirrend. Jedoch ist das Super Flower Leadex VII XG nun in meiner Auswahl.

Zusätzlich hat dieses Video die Frage Air vs AiO Cooling geklärt. Eindeutige, wie mehrfach empfohlen wurde, Thermalrite Air ist unschlagbar.

Ram: In diesem Video wird in den letzten 4 Minuen erklärt, das EXPO und XMP auf AM5 funktionieren. Das sagt auch die Spec meines gewählten Gigabyte Aorus Mainboards.
Beim Mainboard habe ich übrigens tatsächlich nicht kapiert, dass i.d.R. nur Boards mit WiFi auch Bluetooth onboard haben und das benötige ich. Das GIGABYTE B650M AORUS Elite AX ICE ist damit zementiert, weil es nicht nur die Farbe ist, sondern der Gap zum nächsten Board mit WiFi/BT, dem ASRock B650M Pro RS WiFi "nur" mehr 55 € ist.

Nachdem ich mir noch die verschiedenen RGB Typen in diesem Video angesehen habe, sind der weiße Corsair Vengeance mit XMP sowie auch der ADATA XPG LANCER RGB White Edition mit EXPO möglich.

Habe die Bestellung aufgegeben. Musste bei einigen Komponenten nach der Verfügbarkeit zu halbwegs vertretbaren Preisen anpassen.

Spoiler: Aktuelle Zusammenstellung (Update 01.05.2024)

• Thermalrite FS140 WHITE V3 ARGB, 43,00 EUR auf Amazon
• CORSAIR Vengeance RGB DDR5 RAM 32GB (2x16GB) 6000MHz CL30 um 137,00 EUR auf e-tec.at
• Ryzen 6 7600X um 130,00 auf Kleinanzeigen.de
• B650M AORUS ELITE AX ICE um 215,65 EUR auf mylemon.at
• 6x ARCTIC P12 PWM PST A-RGB 0dB um 82,10 EUR auf mylemon.at
• ASUS Gehäuse AP201 PRIME CASE TG WEIß, Mini Tower, weiß um 85,49 EUR auf mylemon.at
• Super Flower Leadex VII XG White 80 PLUS Gold, ATX 3.0, PCIe 5.0 - 850 Watt um 146,56 auf mylemon.at
• AMD Radeon RX 5700 XT Boost von XFX Thicc III Ultra Edition, 8 GB VRam um 125,00 EUR auf Willhaben.at

Aktueller Gesamtpreis 964,85 EUR

Spoiler: Einzelupdates

Spoiler: Ursprüngliche Bestellung vom 26.04.2024 bei mylemon.at

• Thermalrite FS140 WHITE V3 ARGB, 43 EUR auf Amazon.de
• CORSAIR Vengeance RGB DDR5 RAM 32GB (2x16GB) 6000MHz CL36 um 132 EUR auf Amazon.de
• Ryzen 5 7500F (Tray-Version) um 165,73 auf mylemon.at
• B650M AORUS ELITE AX ICE um 215,65 EUR auf mylemon.at
• 6x ARCTIC P12 PWM PST A-RGB 0dB um 82,10 EUR auf mylemon.at
• ASUS Gehäuse AP201 PRIME CASE TG WEIß, Mini Tower, weiß um 85,49 EUR auf mylemon.at
• Super Flower Leadex VII XG White 80 PLUS Gold, ATX 3.0, PCIe 5.0 - 850 Watt um 146,56 auf mylemon.at

Gesamt somit 874,58 EUR. Die Idee ist definitiv die CPU gegen eine gute gebrauchte 7800X3D zu tauschen, ebenso beim RAM. Die RX6800XT wollte ich erstmal verbauen und zwischenzeitlich ebenfalls nach einer weißen Karte suchen.

Spoiler: Update 28.04.2024 (Ram von CL36 > CL30)

• Auf e-tec gab es den CORSAIR Vengeance RGB DDR5 RAM 32GB (2x16GB) 6000MHz CL30 um 144 EUR. abzgl. Newsletter-Gutschein dann 137 EUR, also nur 5 EUR mehr als der CL36 von auf Amazon. Es macht zwar so gut wie Null aus, aber ich weiß, dass es mich stören wird.

Spoiler: Update 29.04.2024 (CPU 7500F Neu > 7600X Gebraucht)

• Auf Kleinanzeigen habe ich den 7600X um 130 EUR finden können. Der 7500F, der als Zwischenlösung bis zum Gebrauchtkauf der 7800X3D gedacht war, geht somit ungeöffnet zurück konnte noch aus der Bestellung bei mylemon stroniert werden - ich liebe den Shop. Die Suchagenten für einen 7800X3D bleiben aktiv.

Spoiler: Update 01.05.2025 (+RX5700XT Thicc III)

• AMD Radeon RX 5700 XT Boost von XFX in der Thicc III Ultra Edition mit 8 GB Vram um 125 EUR gekauft, zerlegt, entstaubt, repasted undxneue Thermal Pads.



[RolandR88]

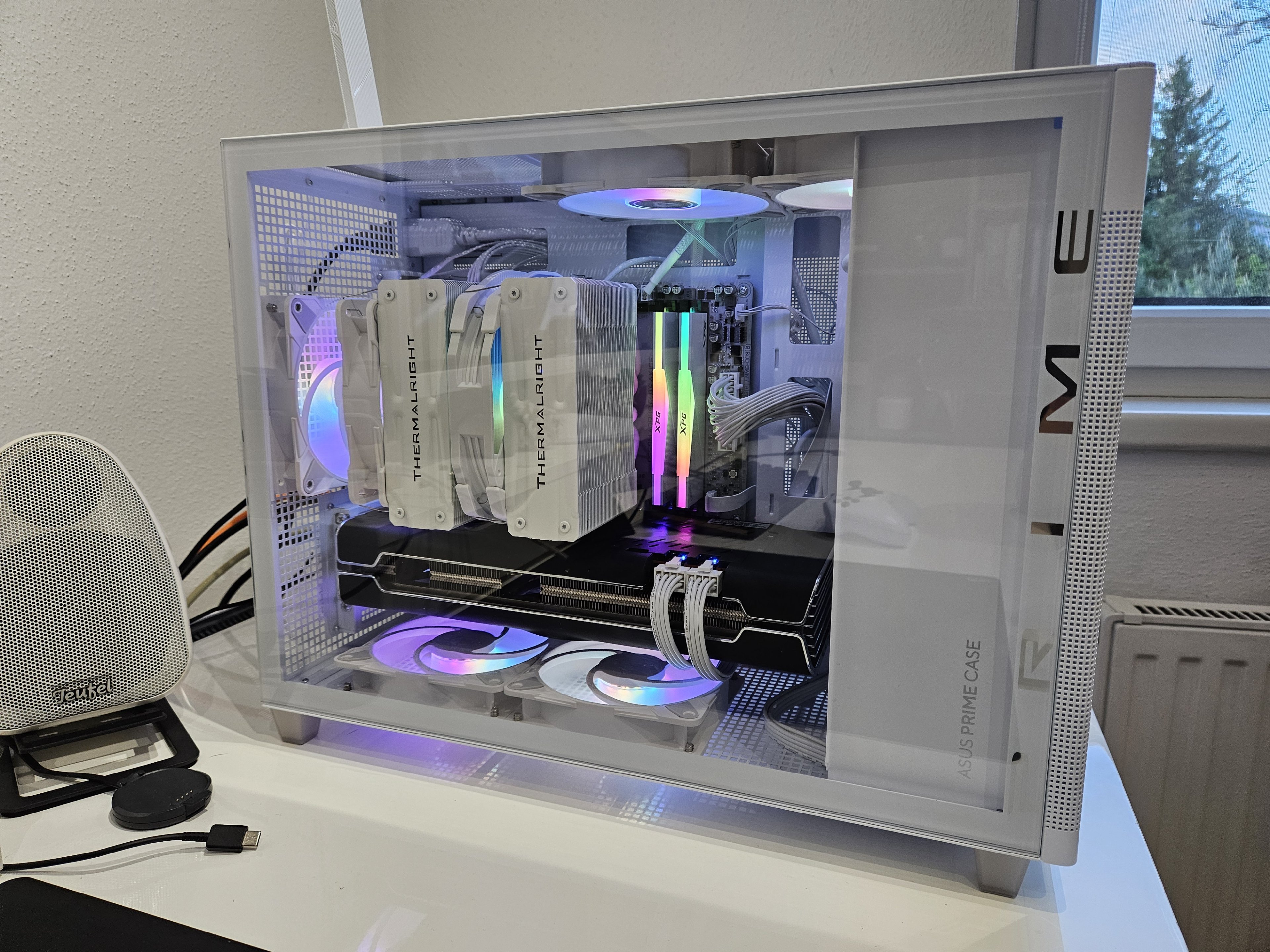

So es wird, die Teile sind alle da und ich habe heute mal das Grobkonzept zusammengebaut.
Läuft bisher alles ganz gut, Die Kabel muss ich noch etwas besser anordnen.
Die einzigen echten Probleme: Der kleine Lüfter links am FS140, ein 120er macht unter Last ein unangenehmes Geräusch wenn er hochdreht. Habe den Thermalrite gegen einen Arctic P12 ausgetauscht, aber es ist noch immer ein relativ hohes Summen, das unangenehm ist.
Ja, und die RX5700XT, die ich zwischenzeitlich verwenden wollte ist leider defekt hatte ein Problem mit den BIOS Settings des Mainboards. Ich habe glücklicherweise diess Posting auf Reddit gefunden, welches das Problem beim BIOS Post beschreibt und auch die Lösung dazu.

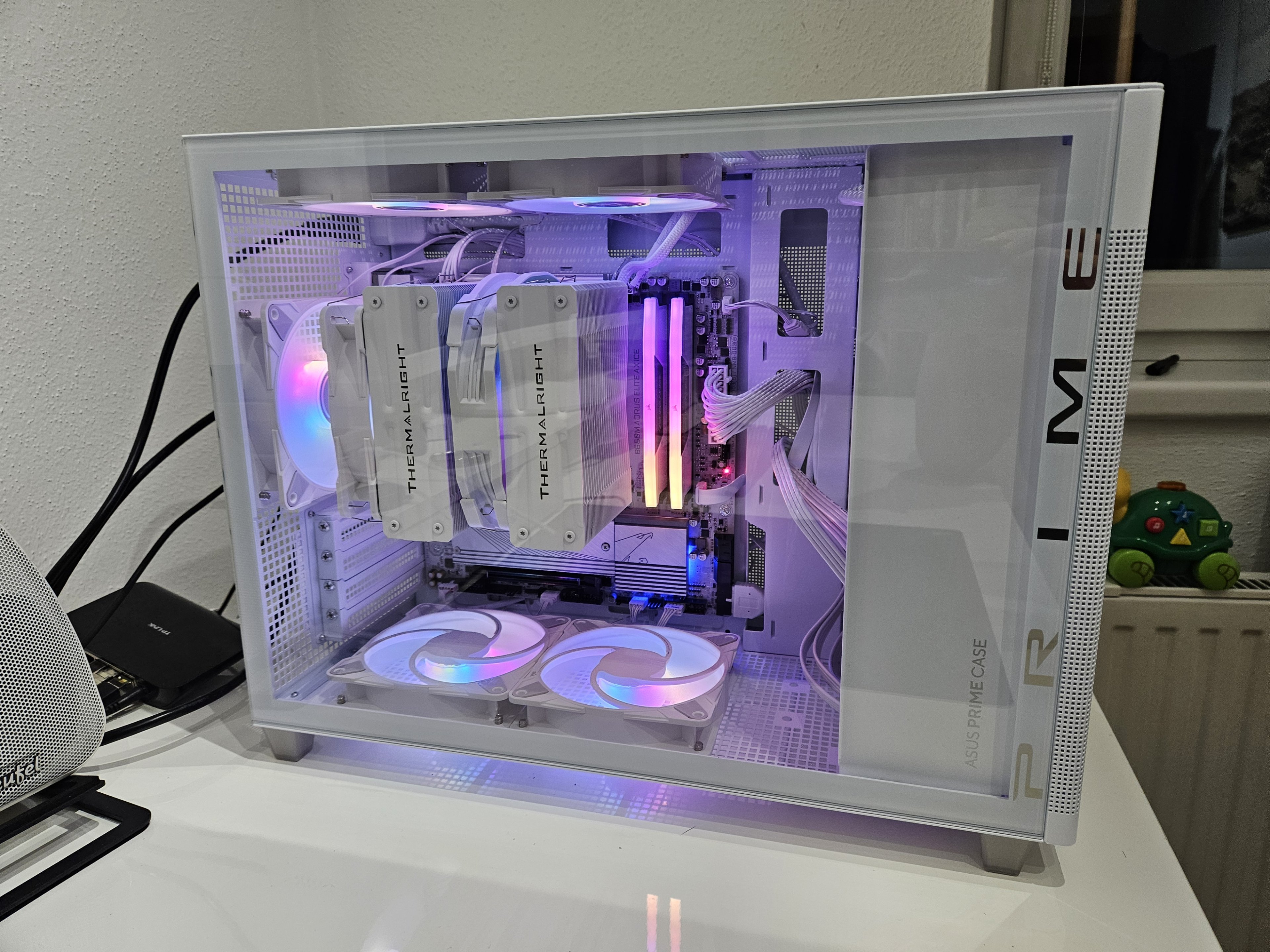

Spoiler: Bild ohne GPU

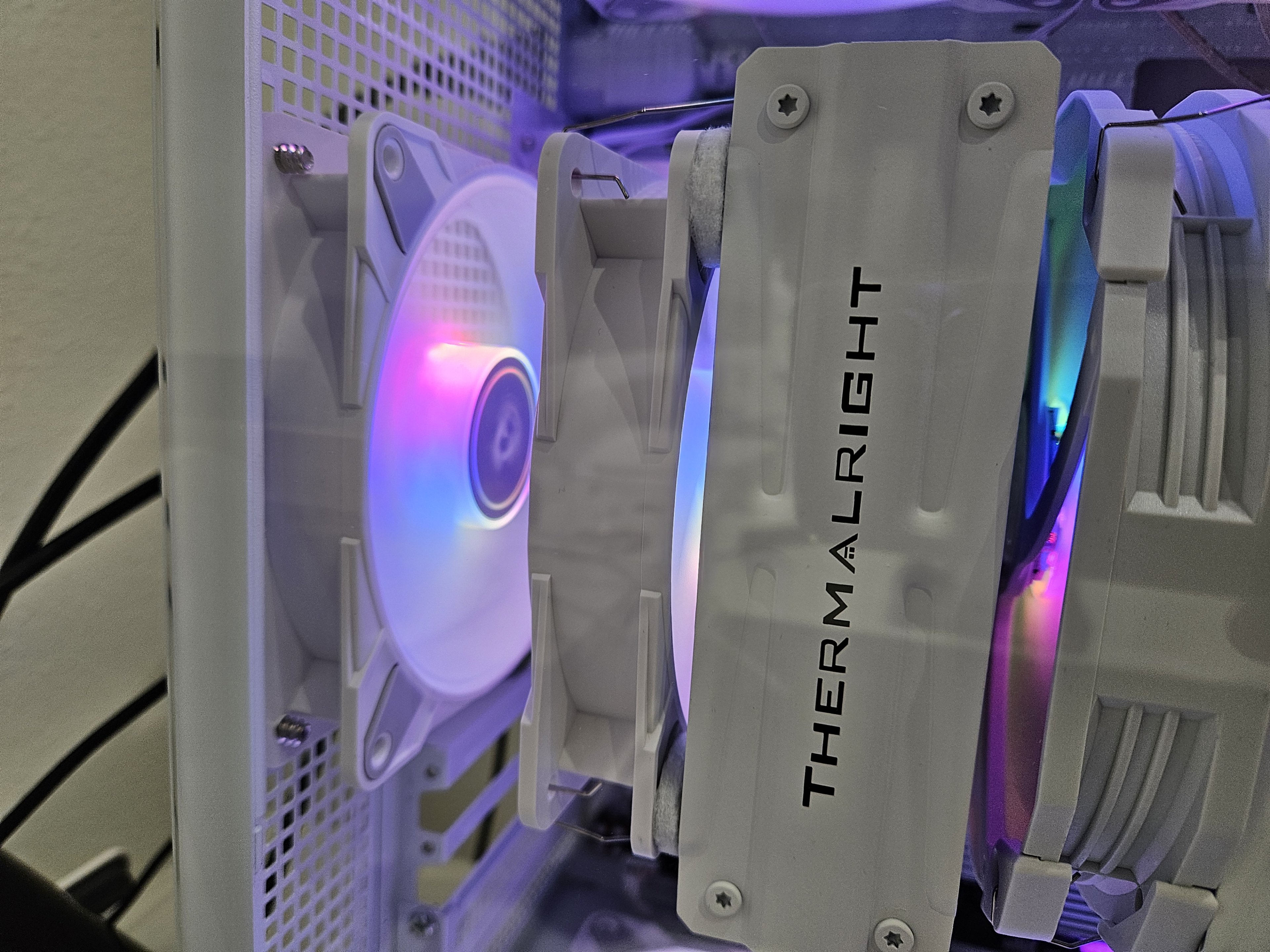

Spoiler: Lösung für das Summen

Edit: Das Summen konnte ich durch ein paar Filzabstandshalter so gut wie vollständig beseitigen.

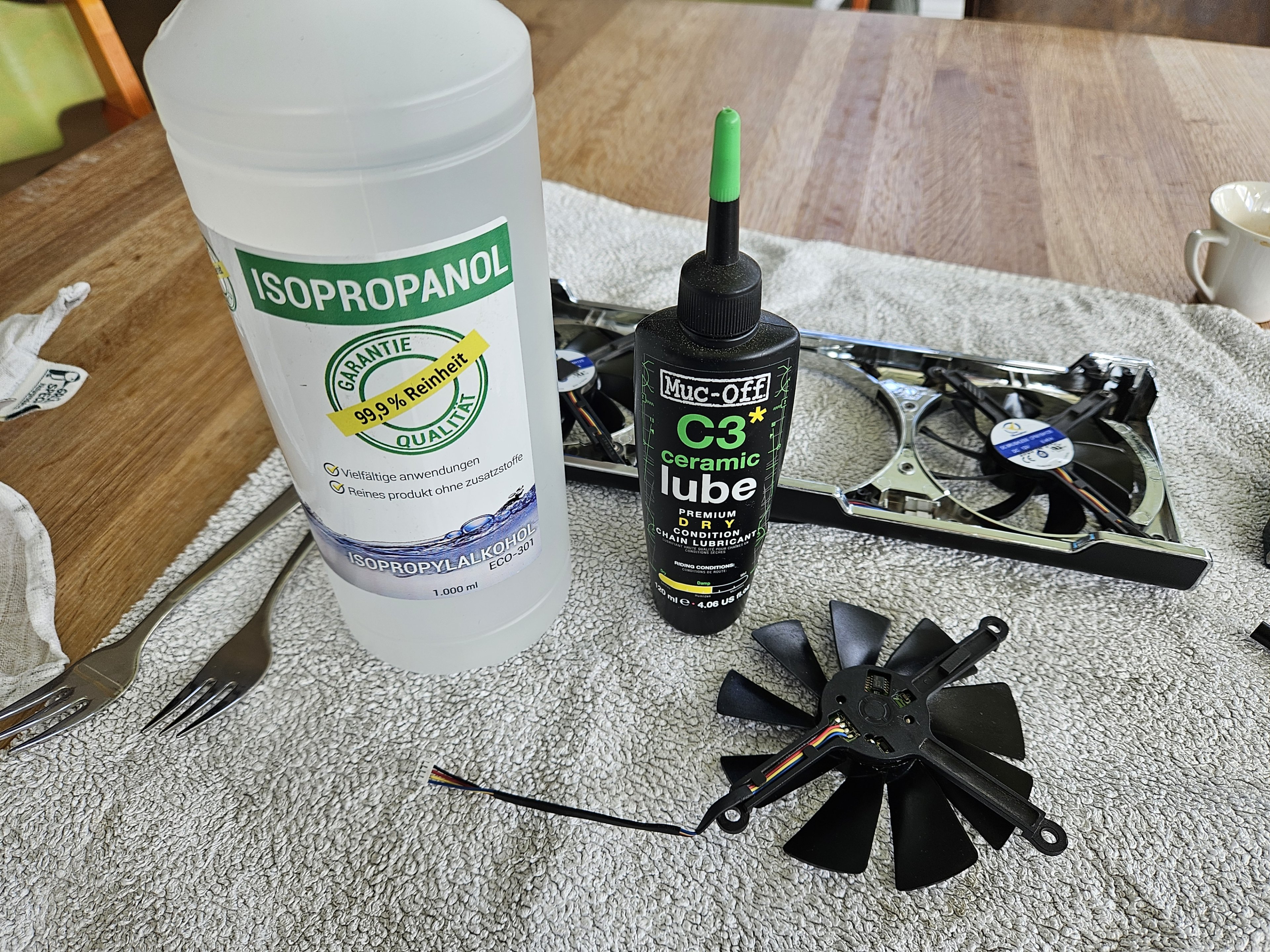

Das größte Problem war jetzt noch der mittlere Lüfter, der hat so vibriert, dass mein ganzes Case inkl. Tisch gewackelt haben. Ich habe den Lüfter ausgebaut, zerlegt mit Isopropanol-Alkohol gereinigt und mit MucOff C3-Ceramic Lube (Rennrad Kettenschmiermittel) geschmiert. Jetzt ist alles leise und ruhig

Spoiler: Bild der Lüferreparatur

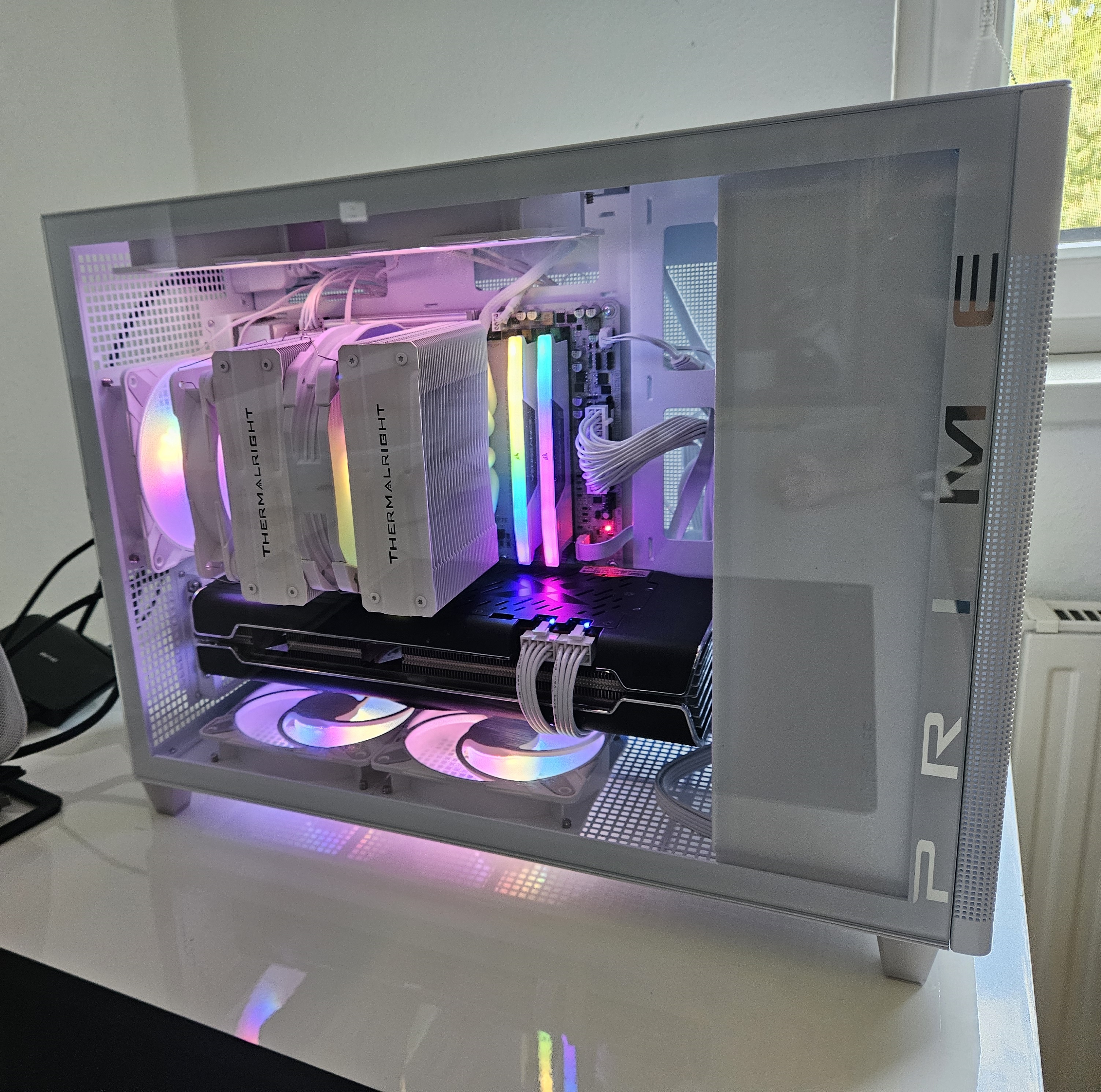

Spoiler: Bild mit RX5700XT

Spoiler: Update 10.05.2024 Corsair XMP RAM > ADATA EXPO RAM

Anstelle des Corsair 6GHZ CL30 RGB RAM mit XMP, das zwar bootet, aber BSOD am laufenden Band lieferte, habe ich mich um 5 EUR mehr zum weißen ADATA CL30 6GHZ RGB mit AMD EXPO entschieden. Hätte gleichauf die Empfehlung hören sollen - Mainboard-Kompabilität hin oder her! ADATA RAM heute eingesteckt, EXPO aktiviert, alles läuft stabil, ohne jegliche Anpassung.

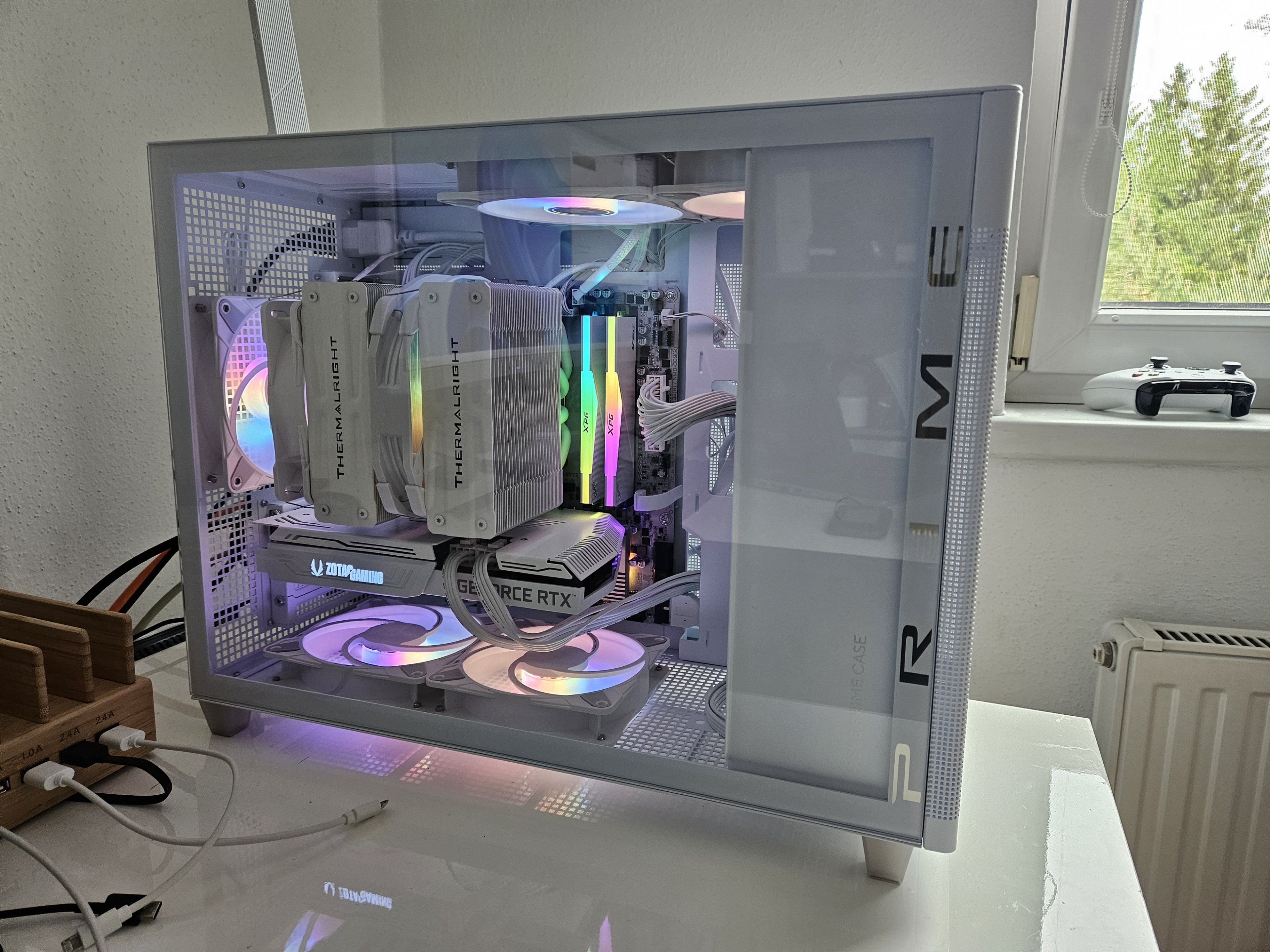

Spoiler: Update 06.05.2024 RX5700XT > RTX 3070

Anstelle der 5700XT habe ich auf Kleinanzeigen eine ZOTAC GAMING GeForce RTX™ 3070 Twin Edge OC White um 230 EUR gefunden, sollte optisch etwas besser aussehen. Die 5700XT habe ich um 125 € gekauft und um 140 EUR jetzt inseriert und auch schon ein Angebot um 130 EUR erhalten und verkauft.

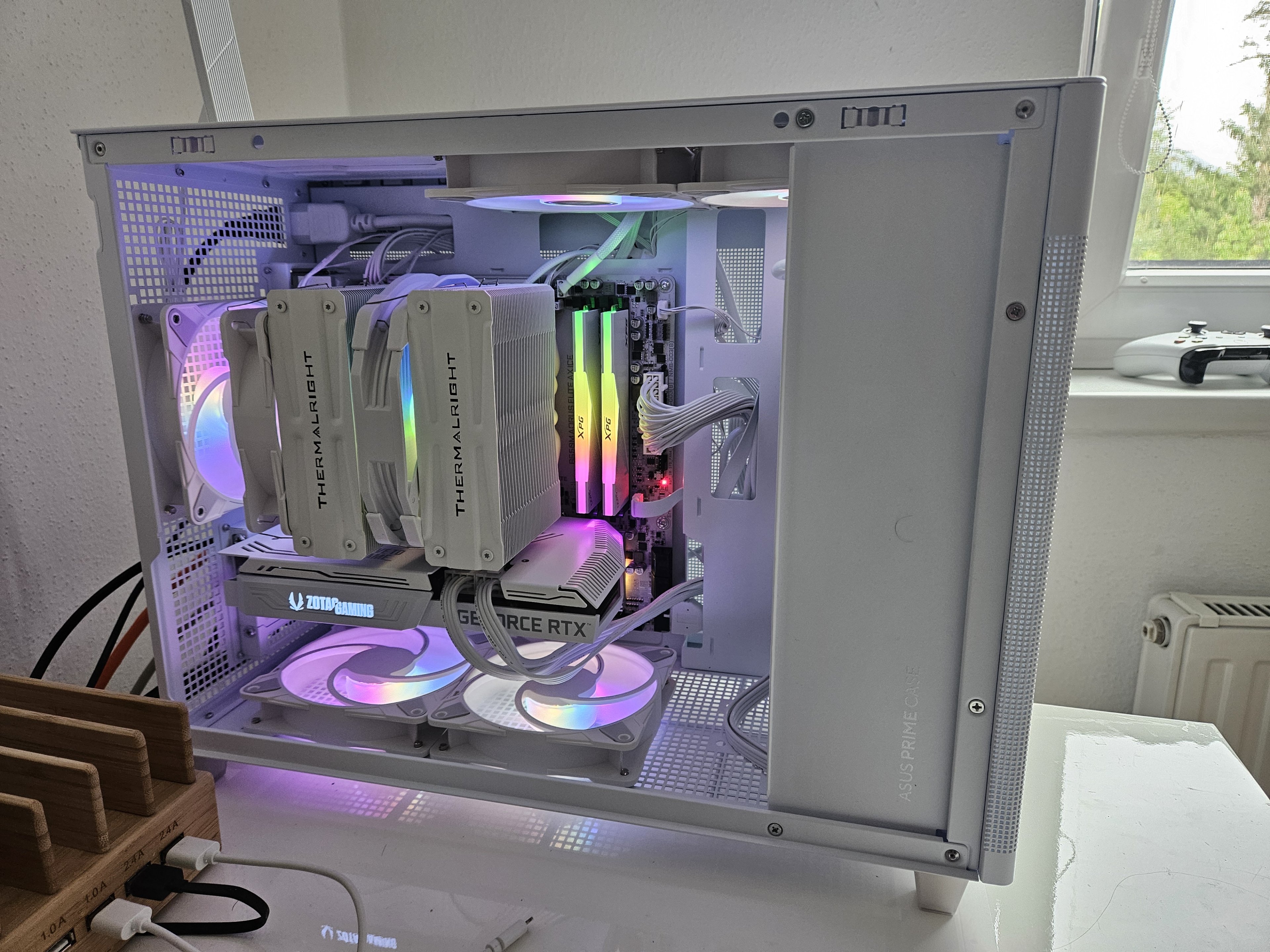

Spoiler: Änderung Airflow von Hinten nach Vorne

Nachdem ich mit dem Setup am Frost Spirit 140 nicht ganz happy war, weil meine Lüfter nicht direkt draufgeblasen haben, wie es eigentlich sein sollte, habe ich auf Reddit noch einen Post gefunden, in dem einige User:innen schreiben, dass der Airflow von hinten (Mainboard I/O) nach vorne in Richtung PSU/Front-Panel gut wäre. Ich habe es ausprobiert und die Temperaturen von CPU/GPU sind im Schnitt 5 Grad tiefer und bleibt vor allem und das ist mir wichtig, das pfeifende Geräusch beim Saugen aus den Finnen des FS140 nun gänzlich aus, auch bei Maximaldrehzahl. Die Exhaust-Fans sind nun vorne-oben. Nebenbei sieht man auf dem Bild auch schon den ADATA XPG RAM mit EXPO, das auch In-Game absolut flawless performed!
Und noch was richtig cooles! Der ADATA-RAM unterstützt Gigabytes RGB Fusion und lässt sich damit mit den RGB-Lüftern im System synchronisieren. Keine zusätzlichen Tools nötig.

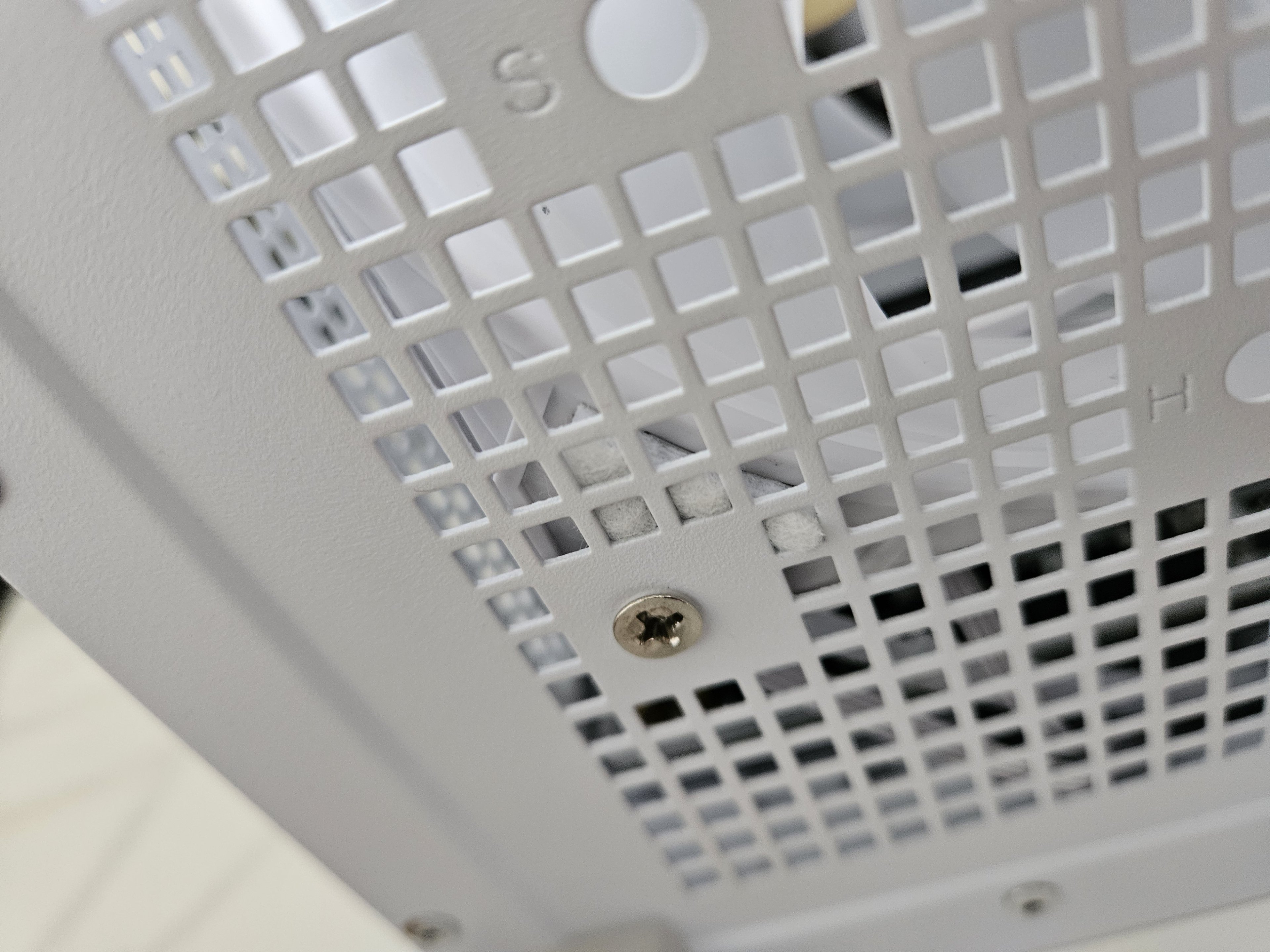

Spoiler: Fix für schleifende Lüfter an der Unterseite

Was ich zuerst dachte, ist der Lüfter an der RX5700XT, hat sich herausgestellt, dass einer der Arctic P12 je nach Geschwindigkeit minimal am Gehäuse schleifte. Ich habe jeweils habe Filzfüßchen untergelegt und nun läuft es geräuschlos. Die Standard-Abstandhalter von Arctic waren hier zu wenig.

Spoiler: Liquid Metal für die 3070 [Fail]

https://www.computerbase.de/forum/threads/liquid-metal-bei-rtx-3070-hotspot-105-c.2195875/

Spoiler: Aktuelle Zusammenstellung (Update 10.05.2024)

• Thermalrite FS140 WHITE V3 ARGB, 43,00 EUR auf Amazon
• ADATA XPG LANCER RGB WHITE EDITION DDR5 RAM 32GB (2x16GB) 6000MHz CL30 um 143,95 EUR auf e-tec.at
• Ryzen 6 7600X um 130,00 EUR auf Kleinanzeigen.de
• B650M AORUS ELITE AX ICE um 215,65 EUR auf mylemon.at
• 6x ARCTIC P12 PWM PST A-RGB 0dB um 82,10 EUR auf mylemon.at
• ASUS Gehäuse AP201 PRIME CASE TG WEIß, Mini Tower, weiß um 85,49 EUR auf mylemon.at
• Super Flower Leadex VII XG White 80 PLUS Gold, ATX 3.0, PCIe 5.0 - 850 Watt um 146,56 EUR auf mylemon.at
• ZOTAC GAMING GeForce RTX™ 3070 Twin Edge OC White um 230,00 EUR auf Kleinanzeigen.de

Aktueller Gesamtpreis 1.076,75 EUR

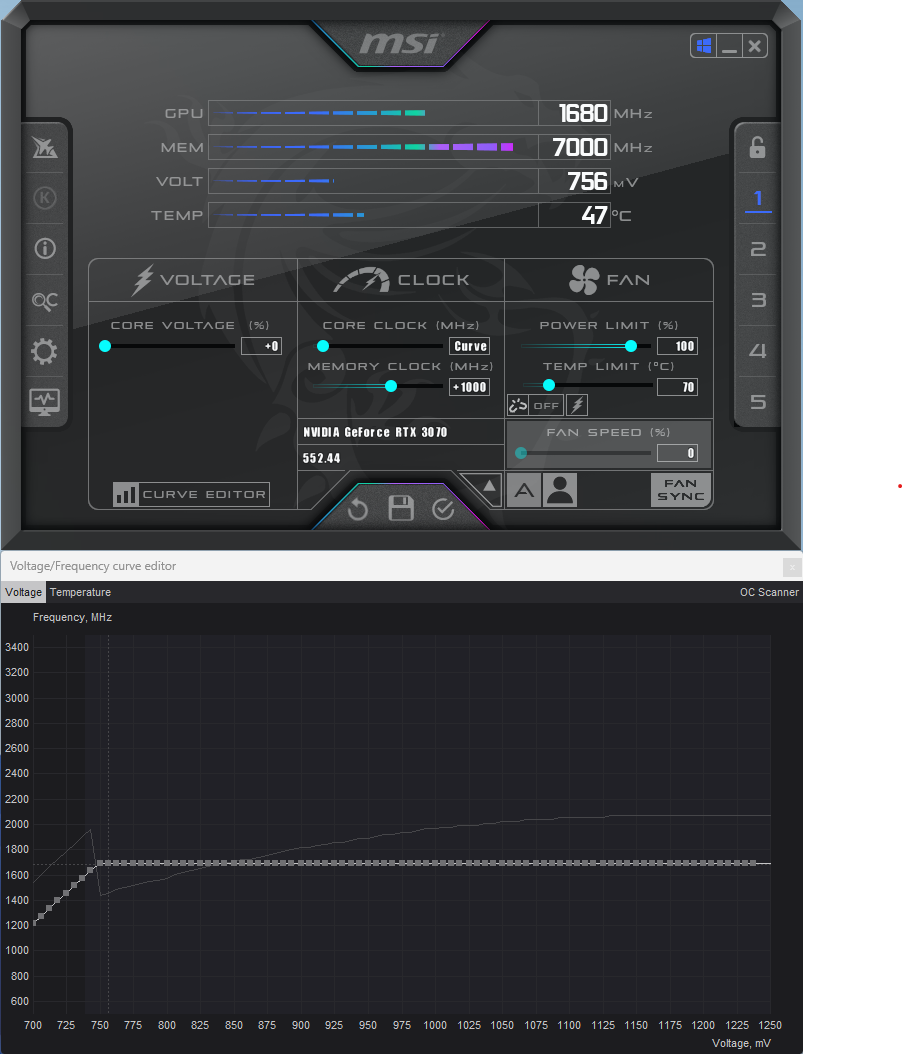

Spoiler: Undervolting GPU und CPU

• Die 7600X läuft mit eine TDP-Limit von 88 Watt und -22 Offset stabil unter 65°C unter Vollast.
• Die RTX 3070 läuft mit 1.700MHz bei 750mV stabil mit 59-60°C in Unigine Heaven bei 100% Load.
  Dazu +1000MHz Mem-Clock Speed und eine Custom Lüfterkurve
