Begriffserklärung USB

[telex]

was ist bei Geizhals der Unterschied zwischen:

USB-C 3.0 intern 20-Pin Key-A Header:

und:

USB 3.0 intern:

?



[Nilson]

Der Steckertyp:
links: 20-Pin Key-A Header, rechts der "normale/alte" USB3.0 Steckplatz:



[Andreas_]

Heise: Neue Mainboard-Buchse für USB-3.1-Anschlüsse an der PC-Front

Für USB 3.0 hatte sich ein simpler Pfostenstecker mit 19 Kontaktstiften etabliert. Der mit USB 3.1 eingeführte Übertragungsmodus SuperSpeedPlus mit 10 GBit/s funktioniert darüber aber nicht so zuverlässig, weil der Pfostenstecker die extrem hohen Signalfrequenzen stört. Daher hat das USB Implementers Forum im "USB 3.1 Front-Panel internal Cable and Connector Implementation Document" zwei neue Buchsen mit 20 oder 40 Kontakten spezifiziert, die mit einer Blech-Abschirmung versehen sein können.

@Nilson

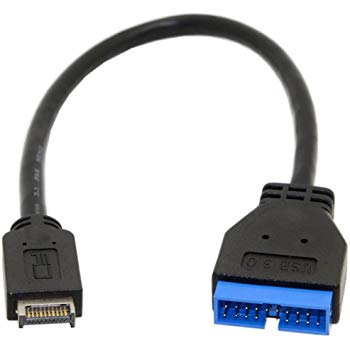

Das linke ist kein Header, sondern der Stecker dazu. Du hast da die Darstellung eines Adapterkabels von 20 Pin Header auf den alten Header.



[telex]

Gibt es Unterschiede bei 3.1 20-Pin Key-A Header
und 3.0 20-Pin Key-A Header ?



[Nilson]

3.0 ist 3.1 (das wurde irgendwann mal umbenannt)
