Bessere Kühlung für 22110 m.2 SSD

[Rickmer]

Das war mir jetzt alles zu blöd. Da ich eh noch ein GPU-Upgrade haben will* bevor ich jegliche Notwendigkeit eines CPU-Upgrade sehe, habe ich mir das GIGABYTE X570S Aero G bestellt und heute eingebaut.
(Allerdings nicht für den Neupreis von ~280€, sondern von einem Reseller für Warenrückläufer auf ebay für 224€ inkl. Da war dann aber auch nur das Board selbst im Paket, jegliches Zubehör fehlt. Reicht mir.)

*Am alten X470 Aorus Ultra Gaming war aufgrund des PCIe->m.2 Adapter die GPU nur noch mit PCIe3.0 x8 angebunden. Im RTX 4090 Review haben wir zwar gesehen, dass beim Wechsel PCIe 4.0 auf 3.0 x16 nur 2% Leistung fehlen, aber andereseits war im RX 6500 XT Review auch zu sehen, dass ab einem gewissen Punkt die Leistung auch bei den kleinen Karten massiv wegbricht.
Das war zwar nur einer von mehreren Faktoren für den Mainboard-Wechsel, aber eine 7900XTX oder Ähnlich an PCIe 3.0 x8 betreiben scheint ein wenig absurd.


Dazu hatte ich mir dann den Thermalright HR-09 2280 Pro gegönnt - beim Aero G ist der erste m.2 Slot oberhalb der GPU positioniert, da passt der Kühler.
Wenn passiv gekühlt, dann richtig. Dazu noch - Ich find den Kühler einfach schick.

Die Temperatur im Idle scheint sich in den 50ern einzupendeln - für so einen fetten Kühler nicht gut, aber passt. Allerdings geht die Temperatur bei Last (ein längerer CrystalDiskMark Run) kaum über 60°C. Bis zu den Temperaturbereichen, die die SSD für kritisch hält, ist da noch Reserve. Passt also.

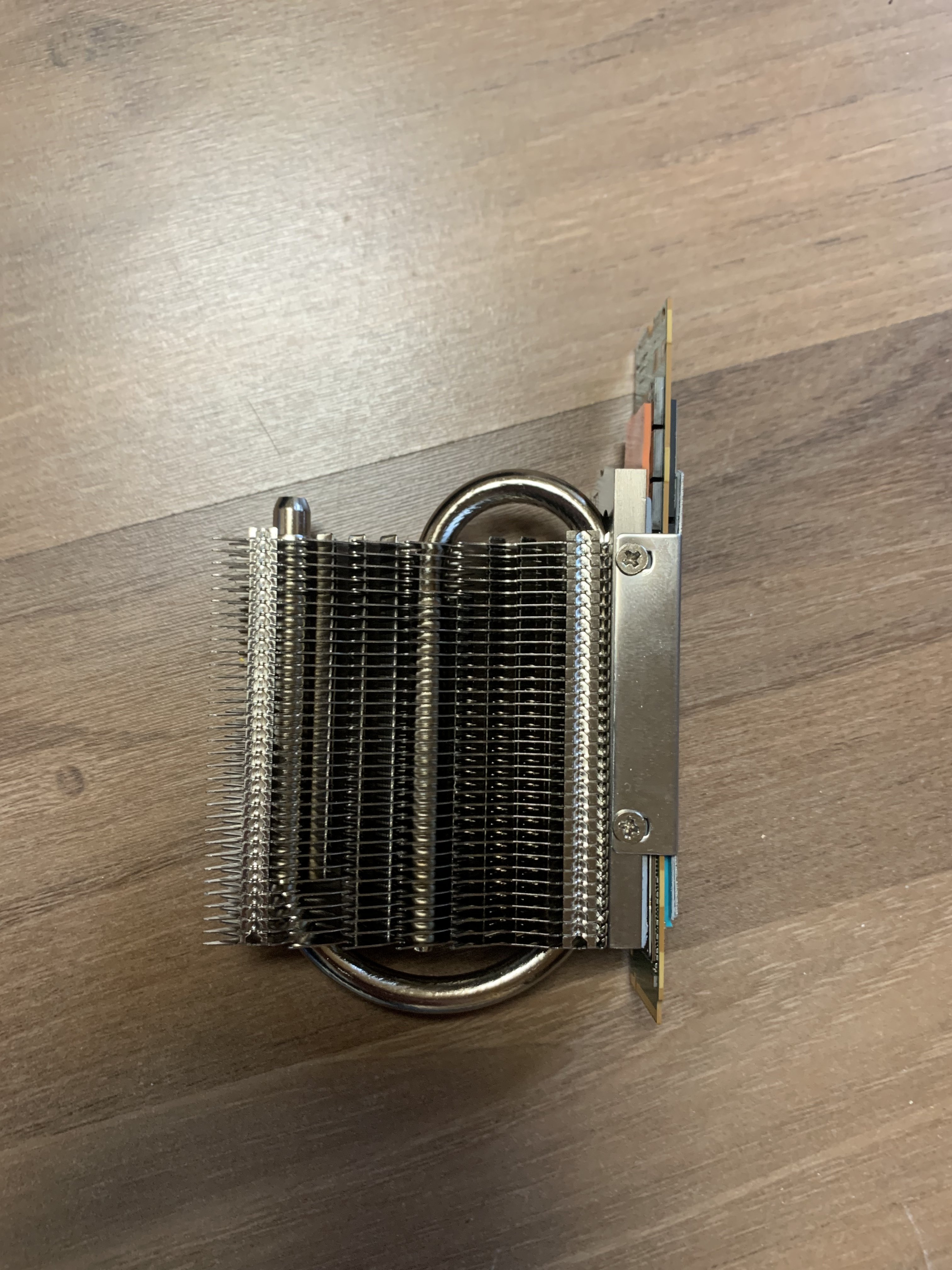

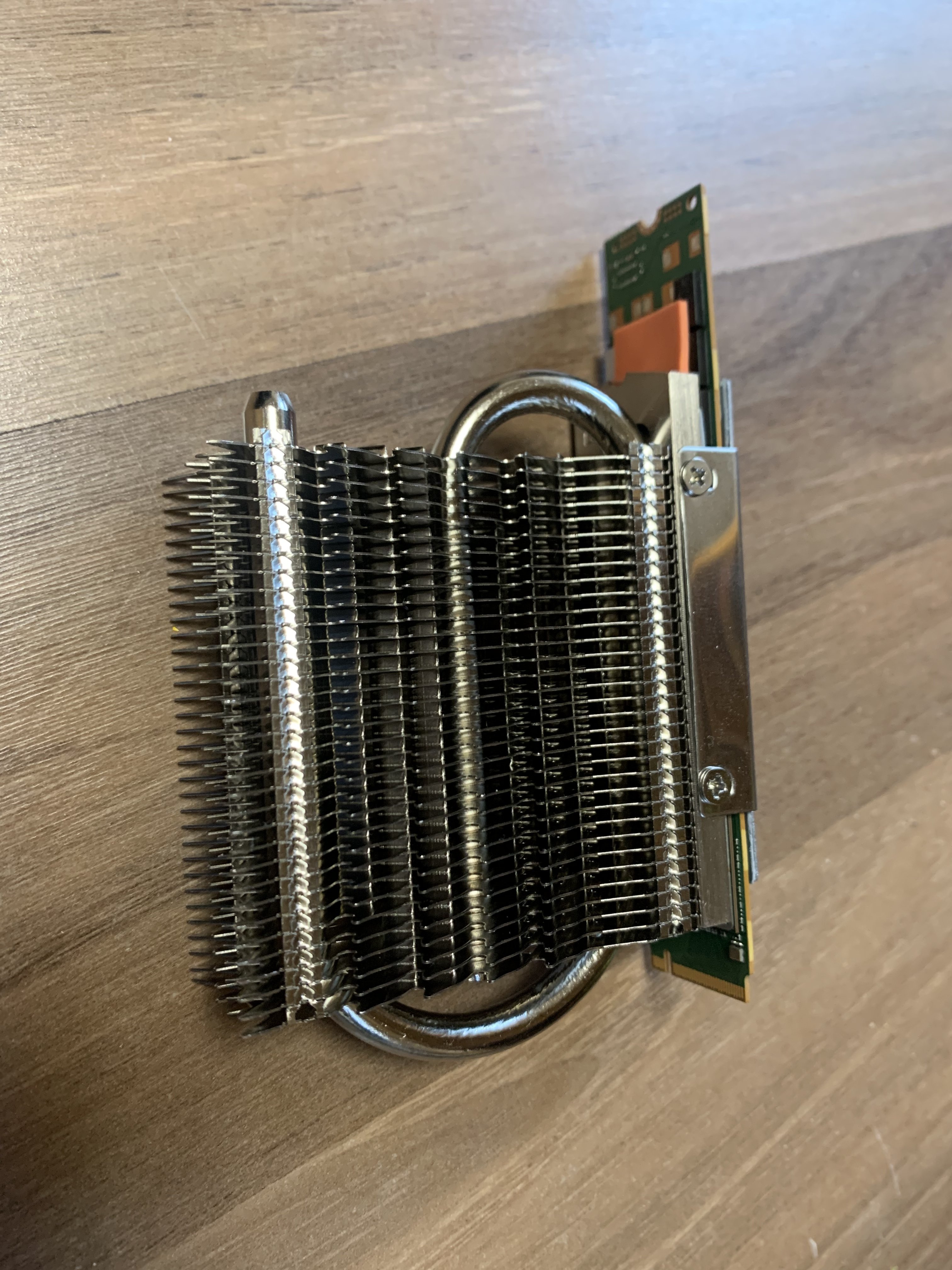

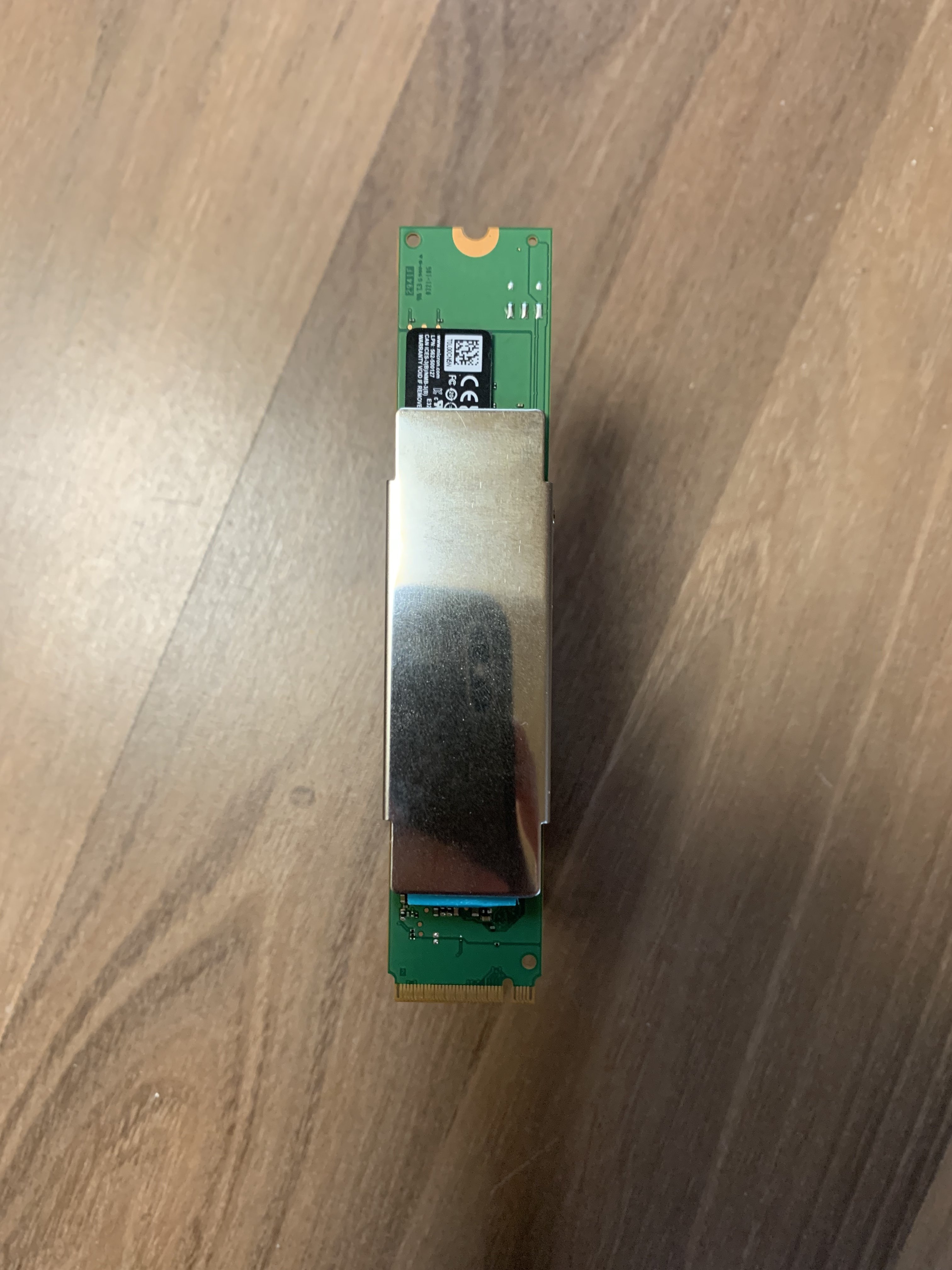

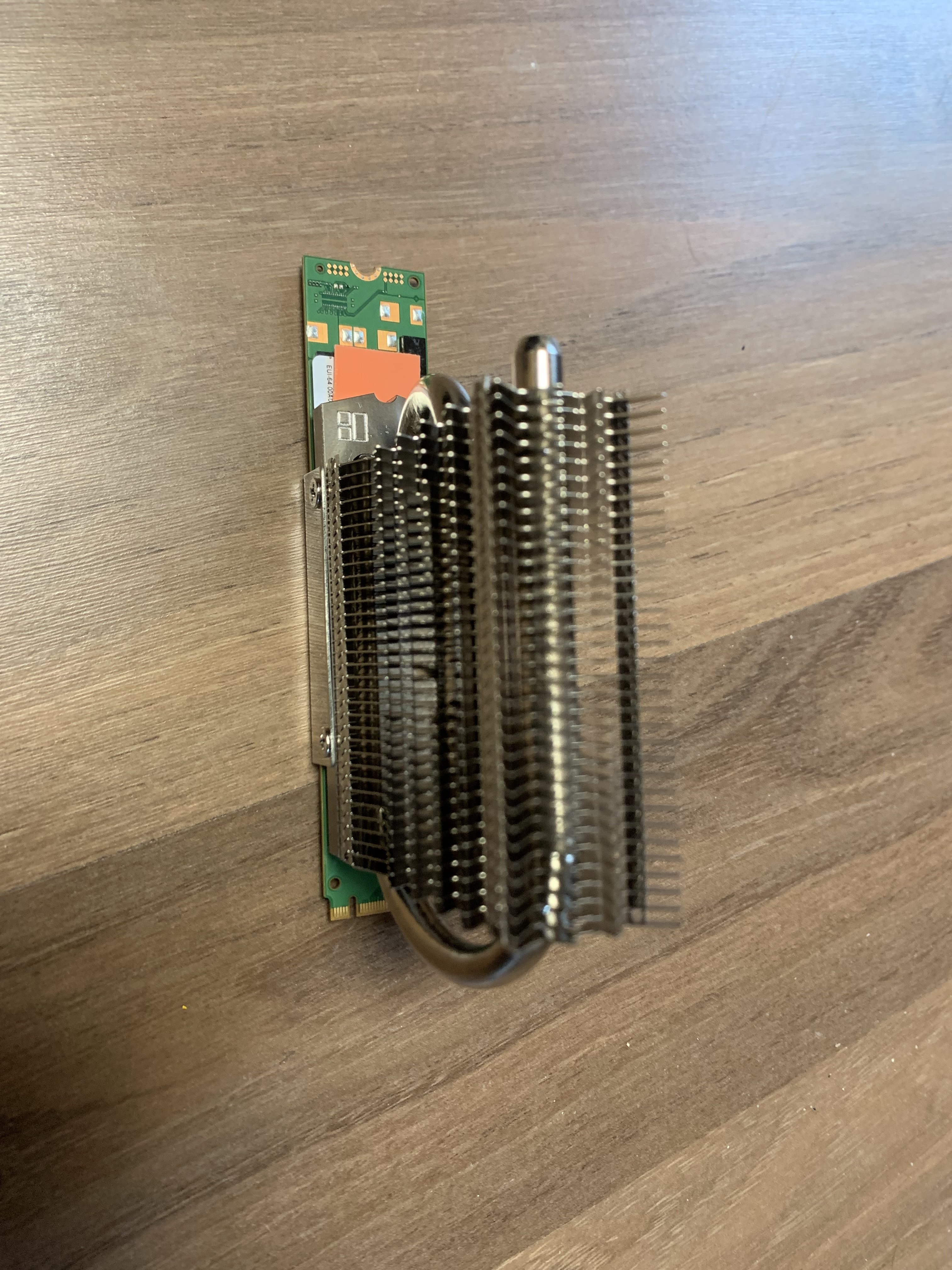

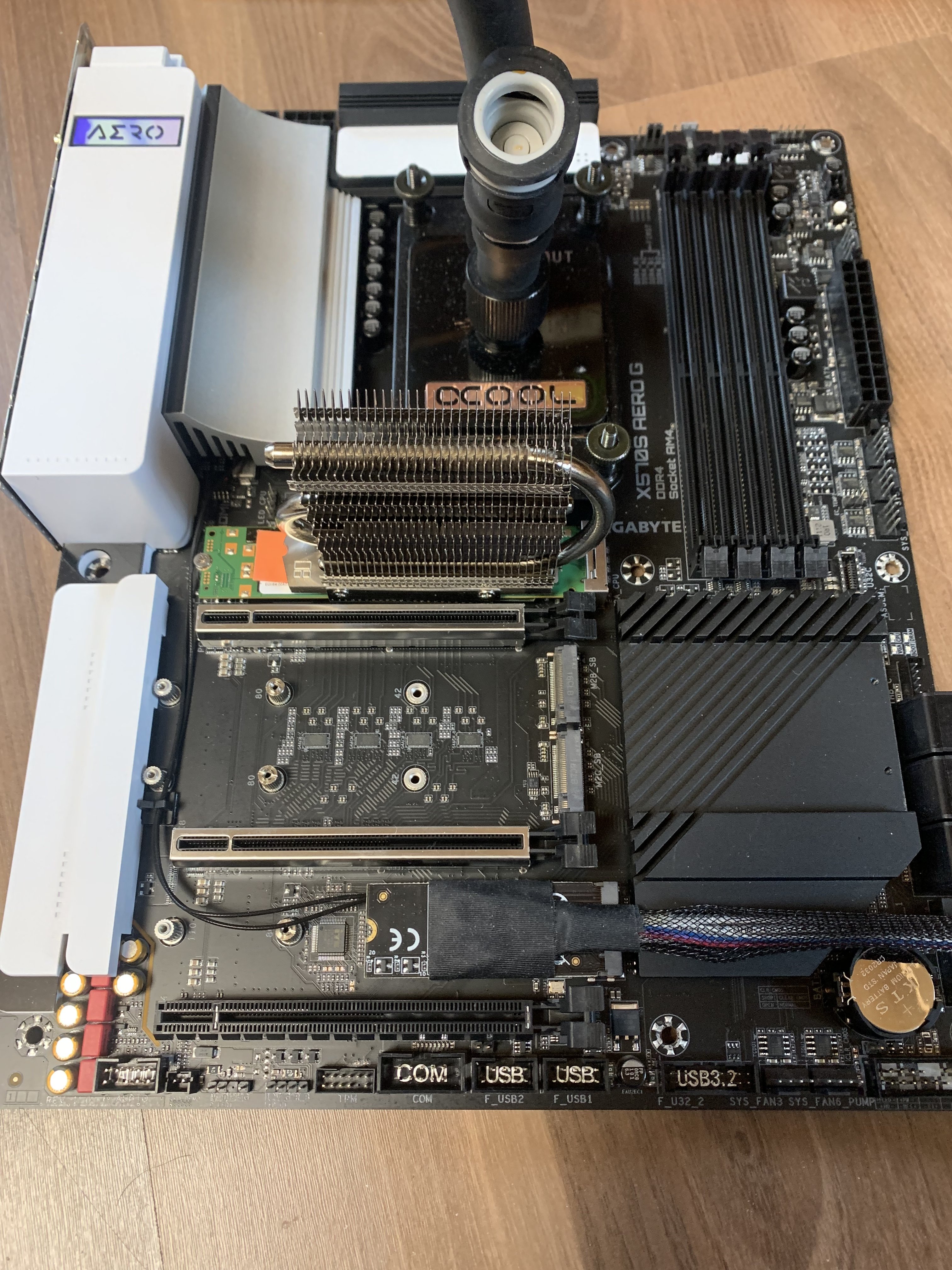

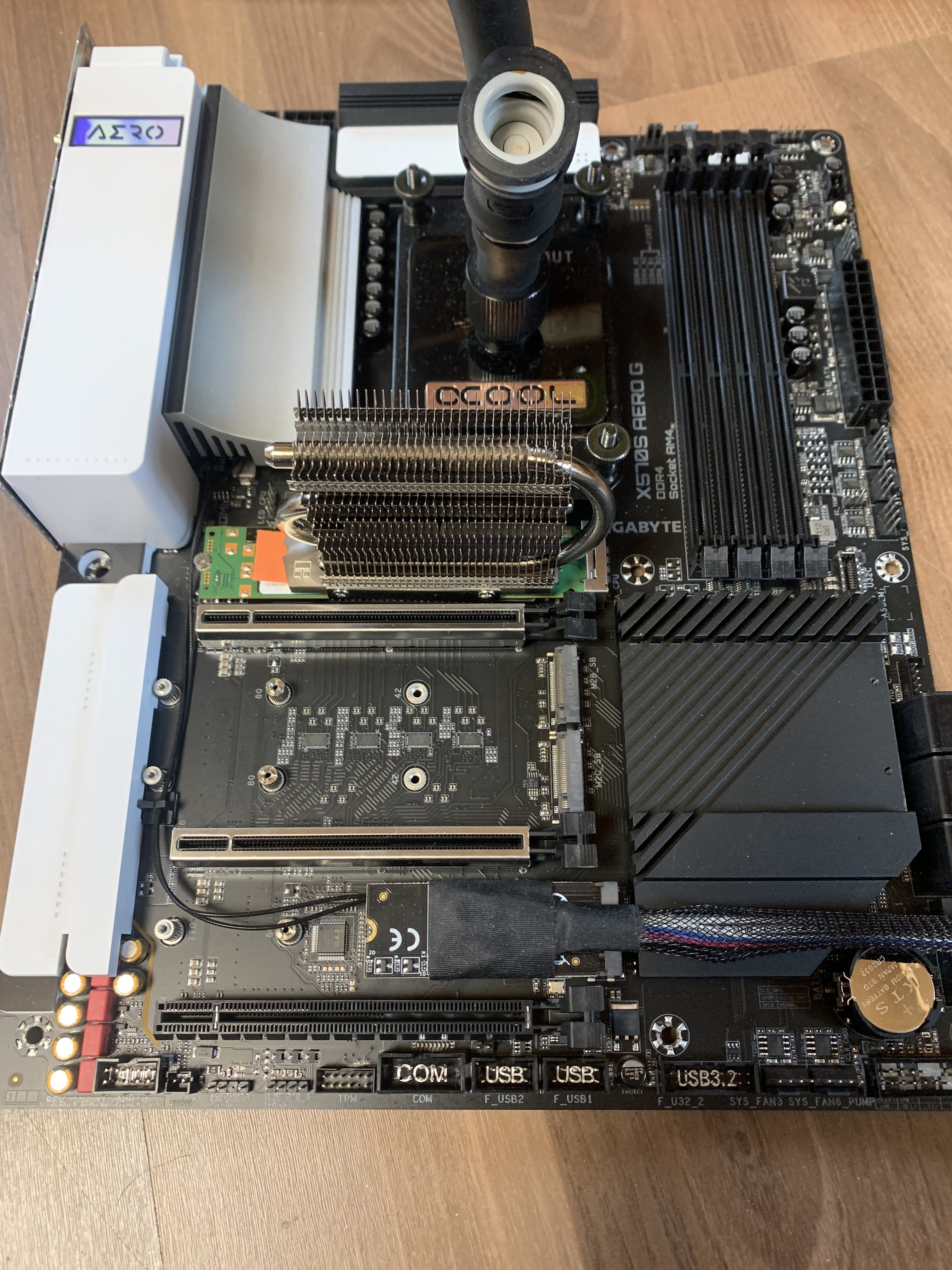

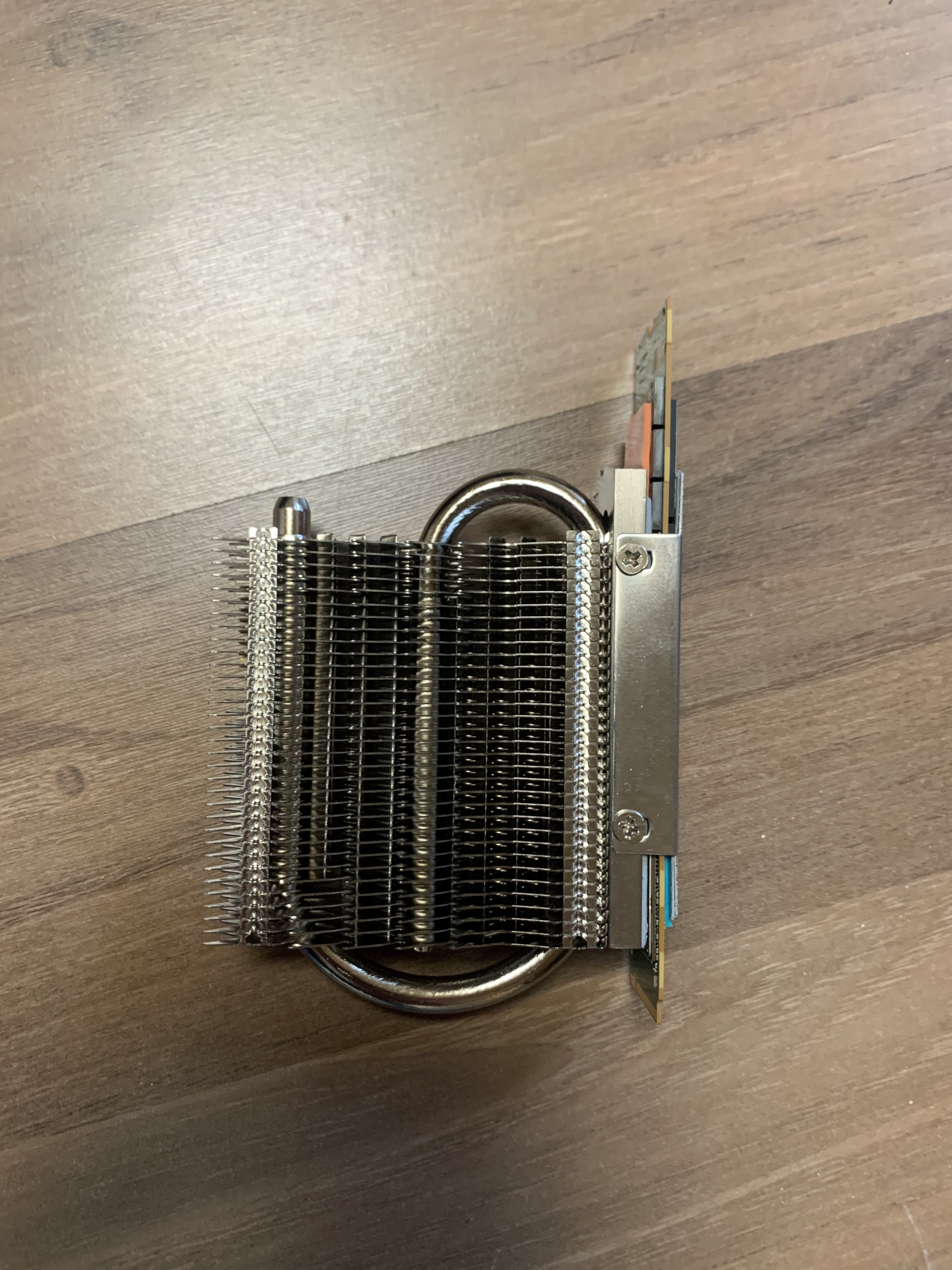

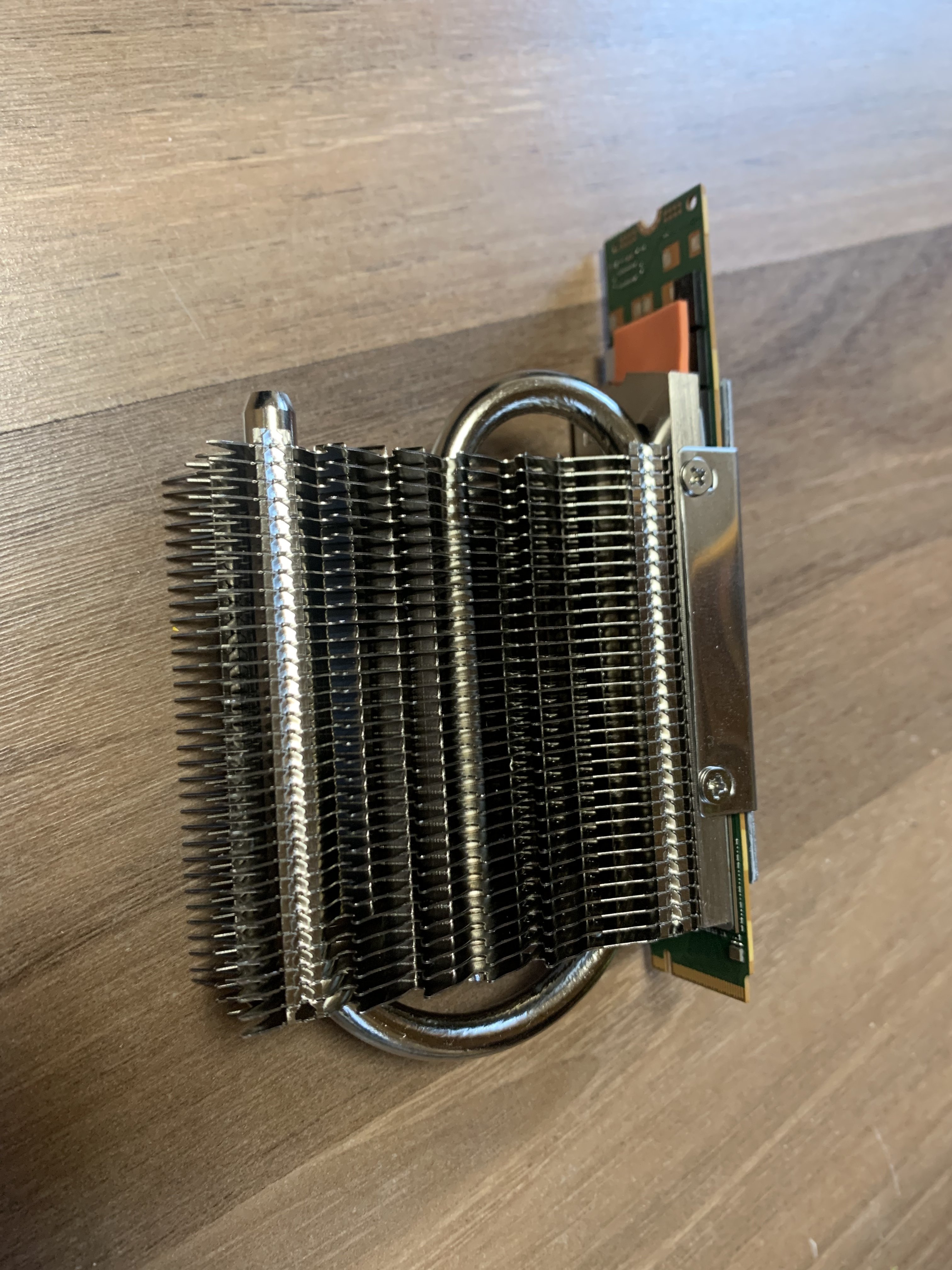

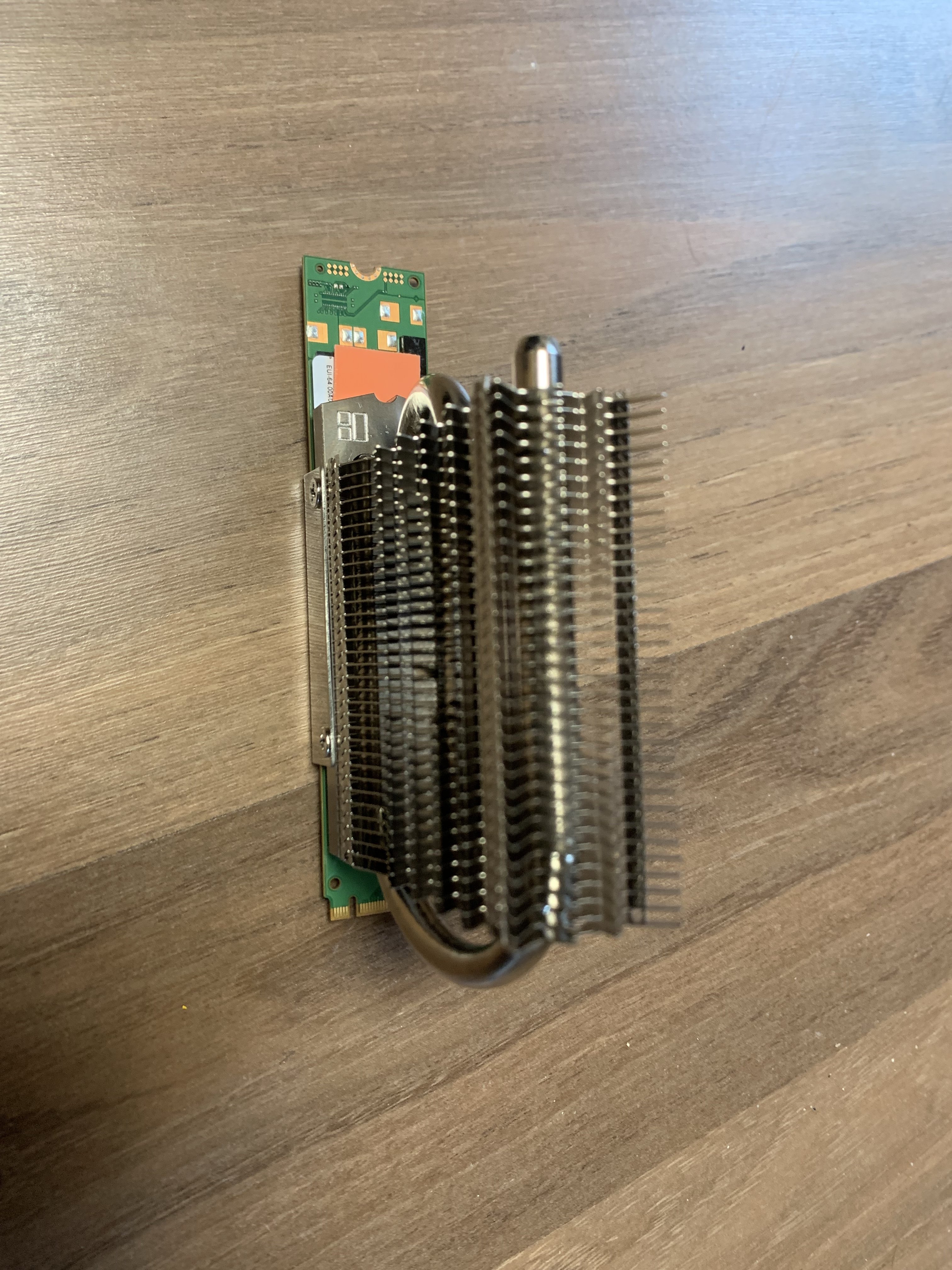

Ein paar Bilder von der überlangen SSD mit dem Kühler:

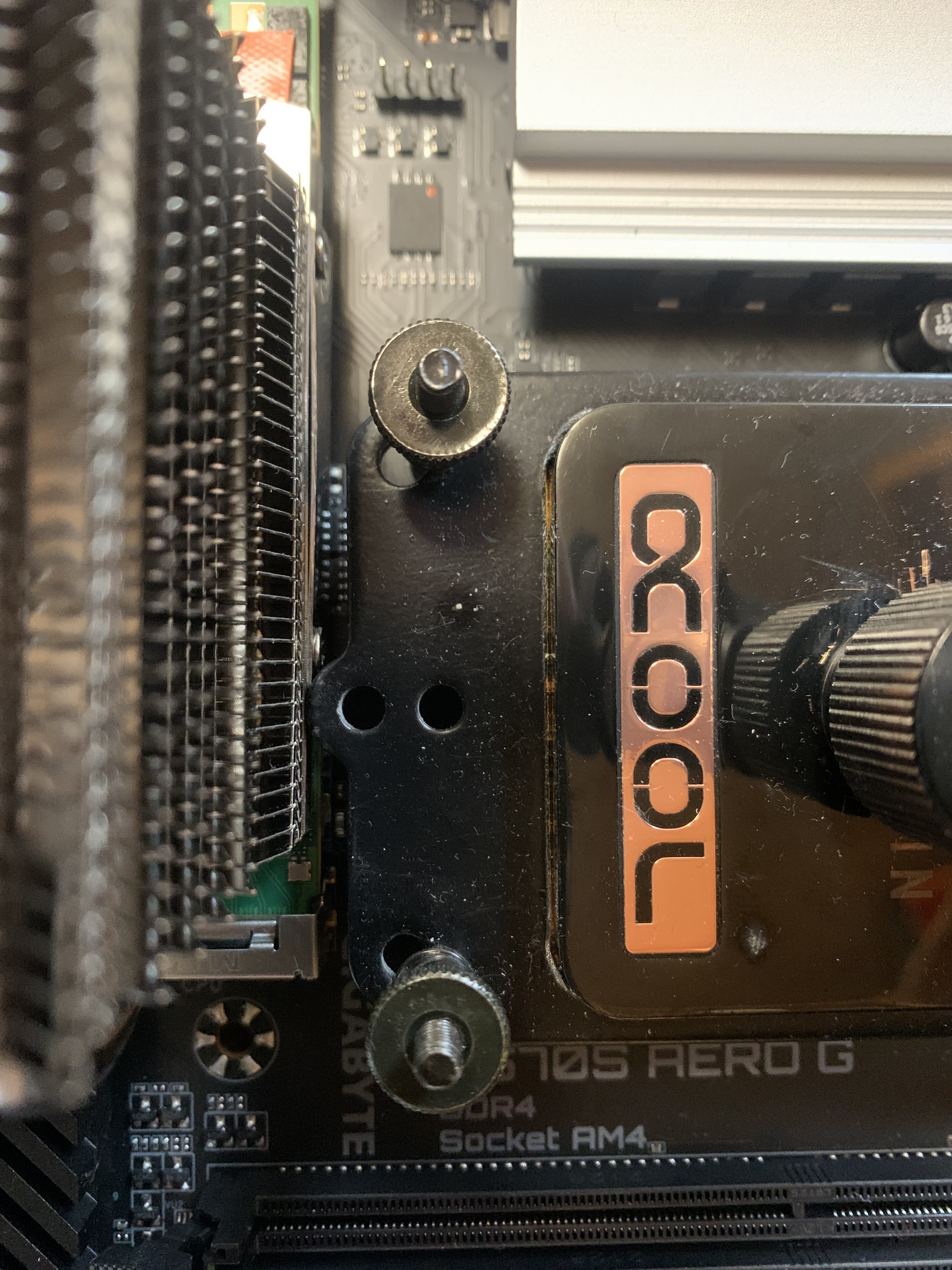

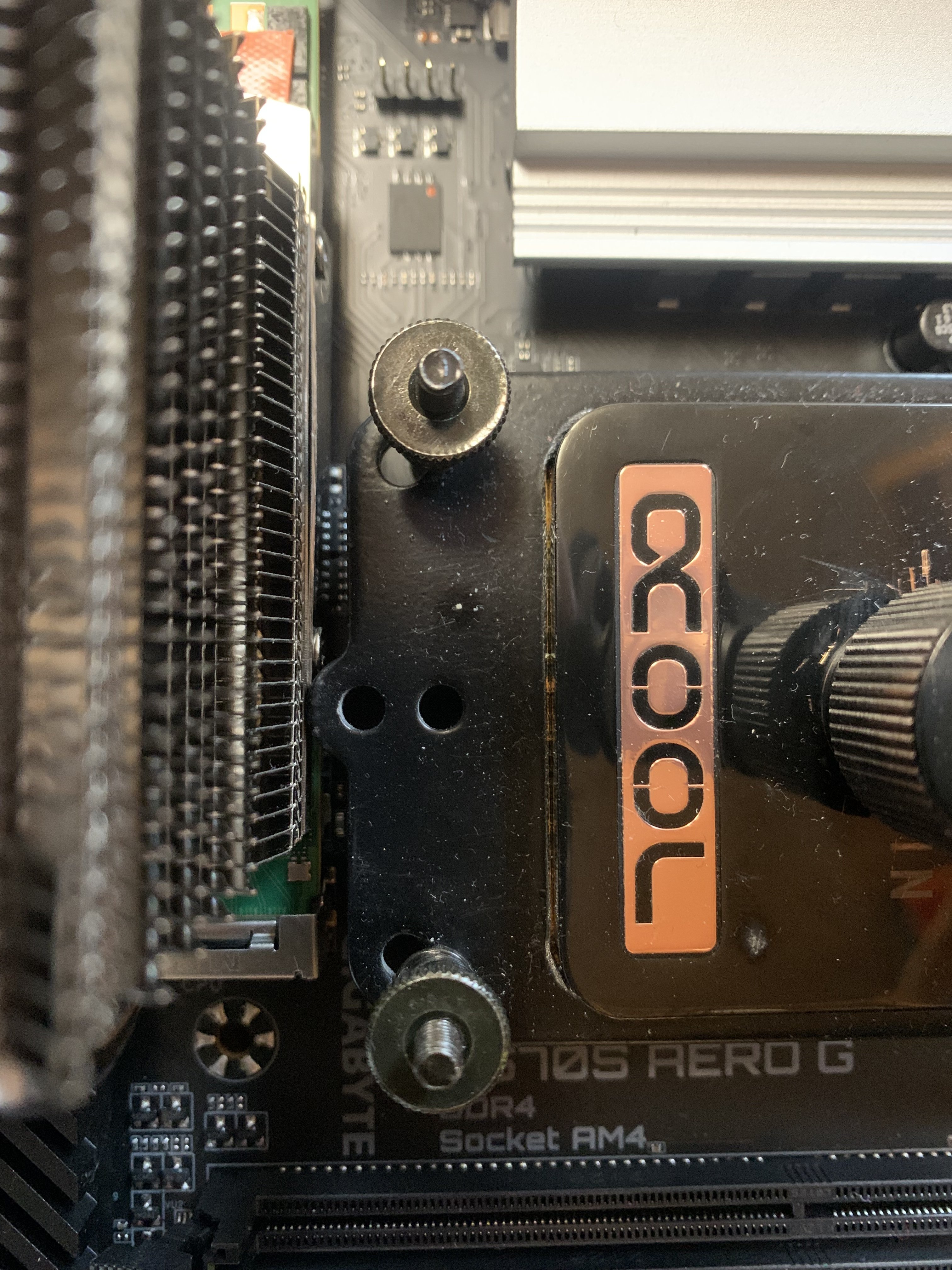

Leider berühren sich der m.2-Kühler und der CPU-Kühler leicht. Ich hatte schon überlegt, beim CPU-Kühler 2-3mm ab zu schleifen, aber scheint so grade noch zu passen.

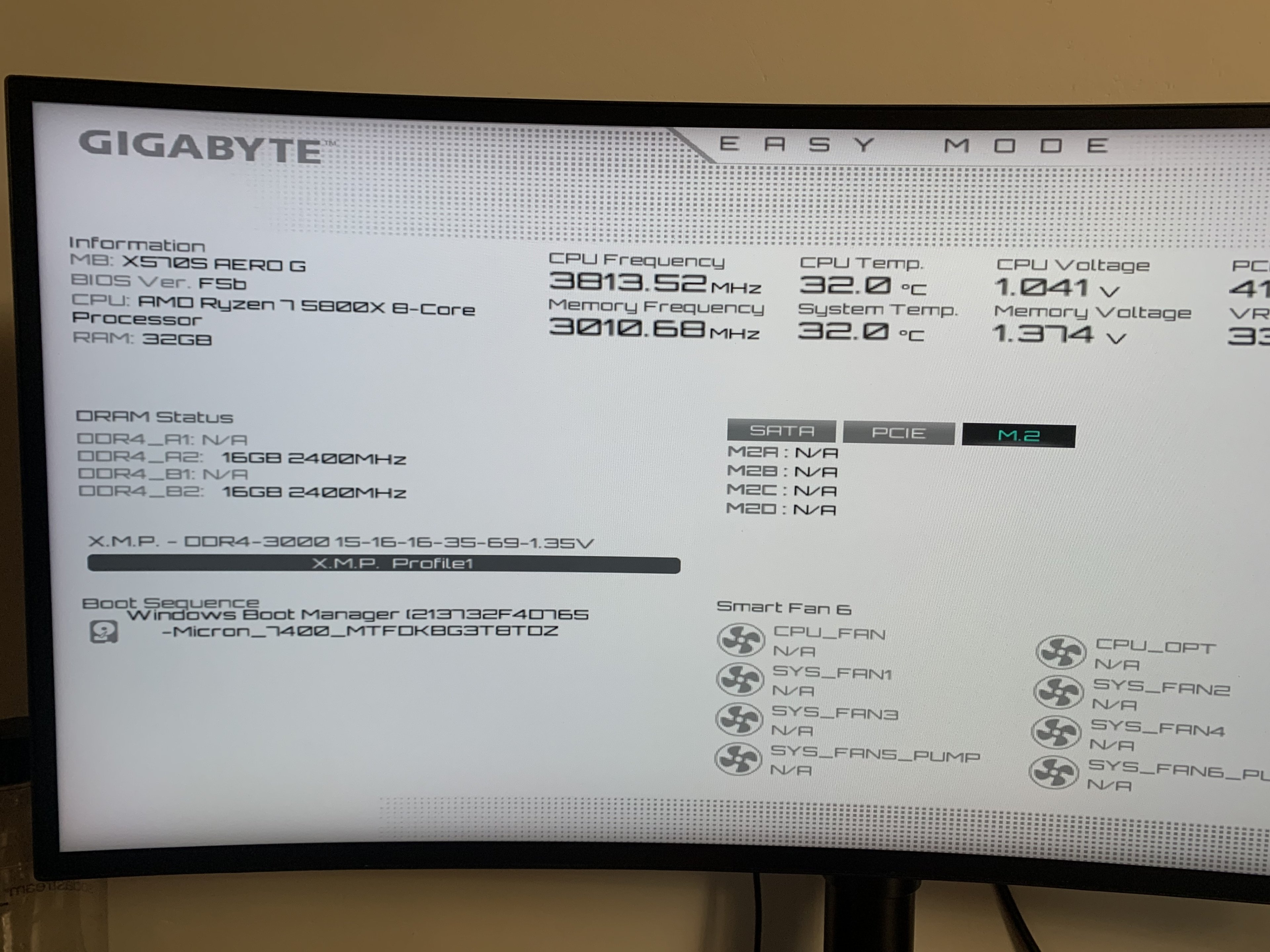

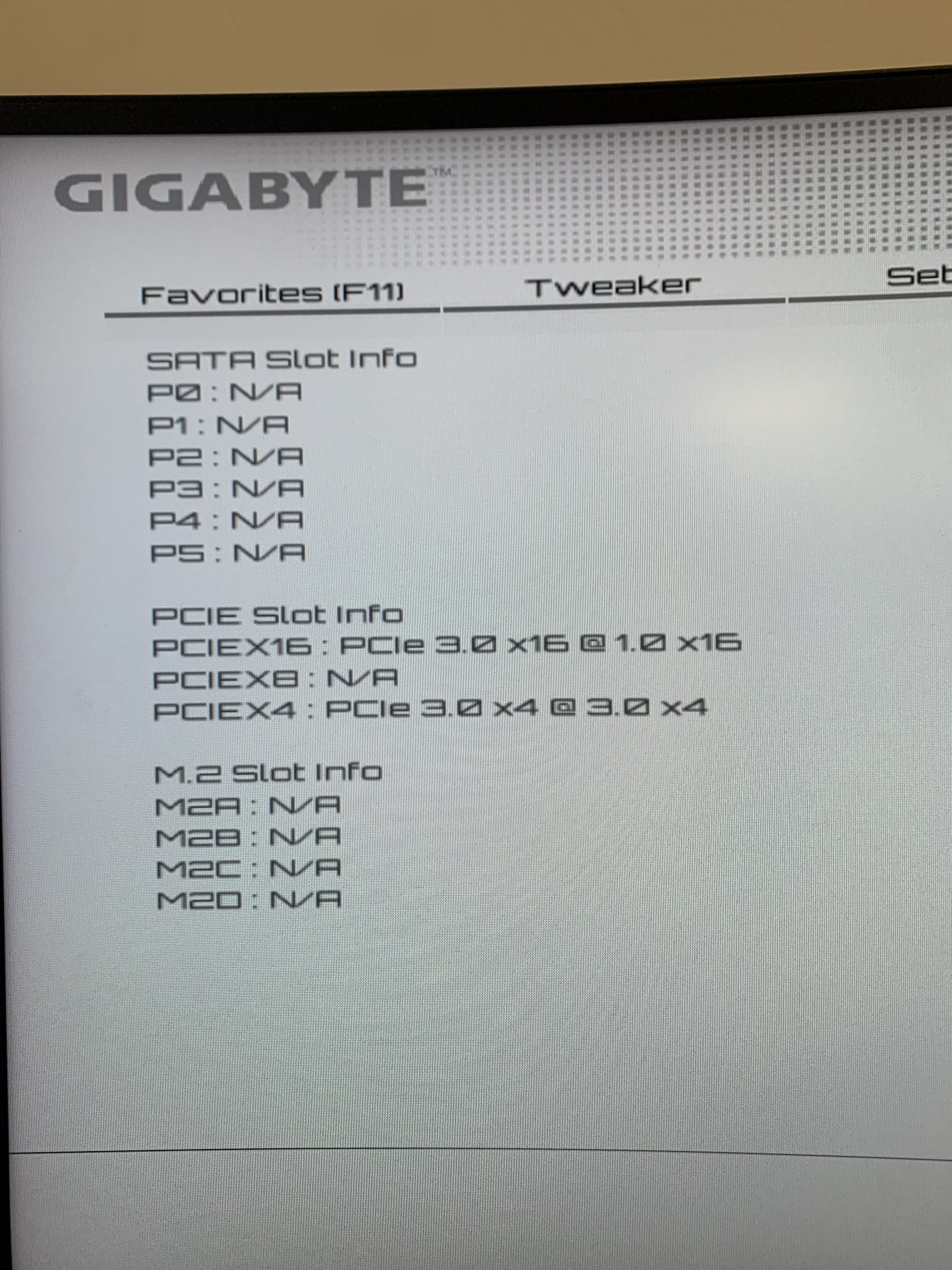

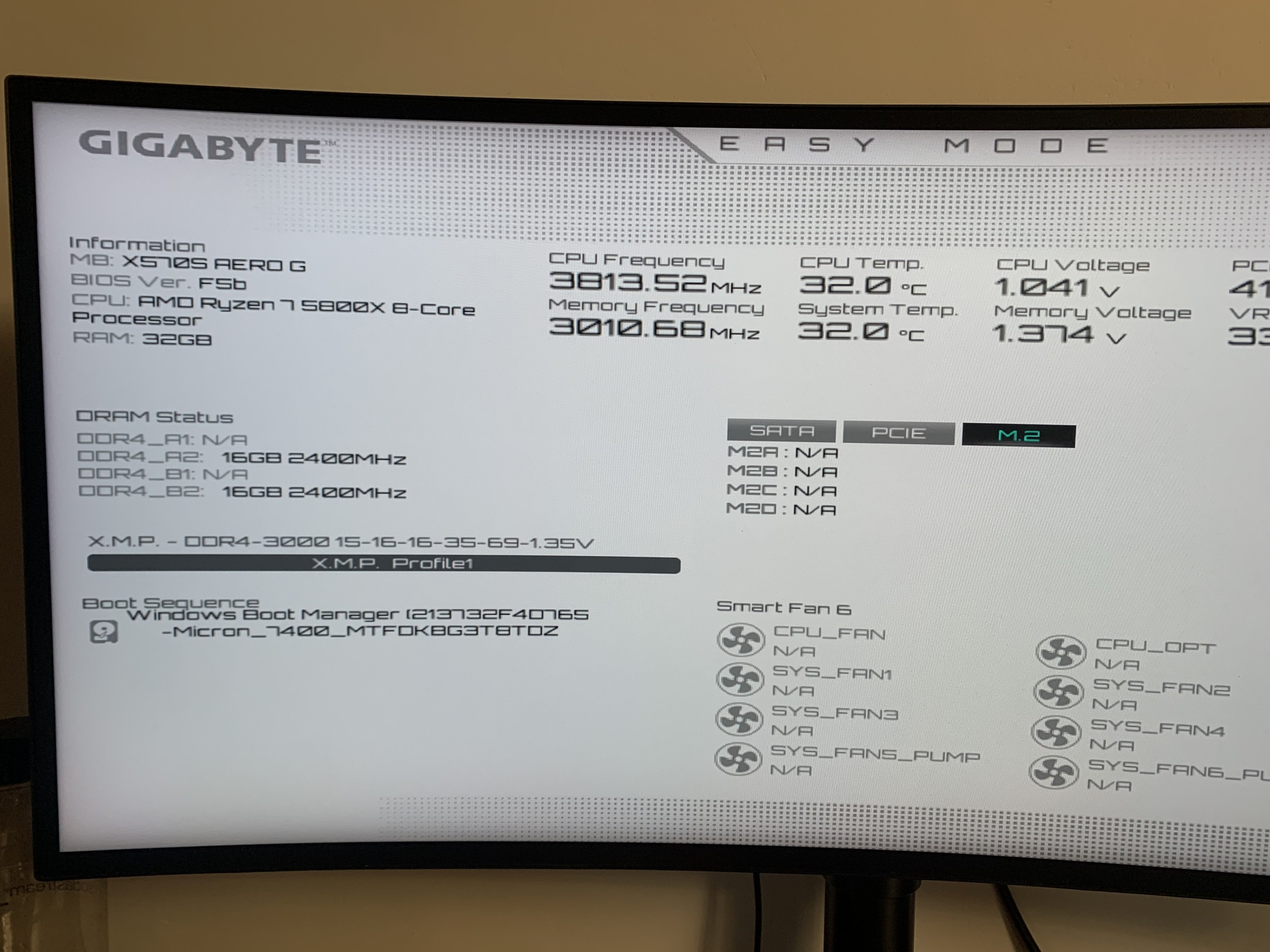

Genervt hat, dass meine beiden Enterprise SSD nicht als m.2 Devices erkannt werden vom Mainboard, obwohl die in der Bootmedien-Auswahl gelistet werden.

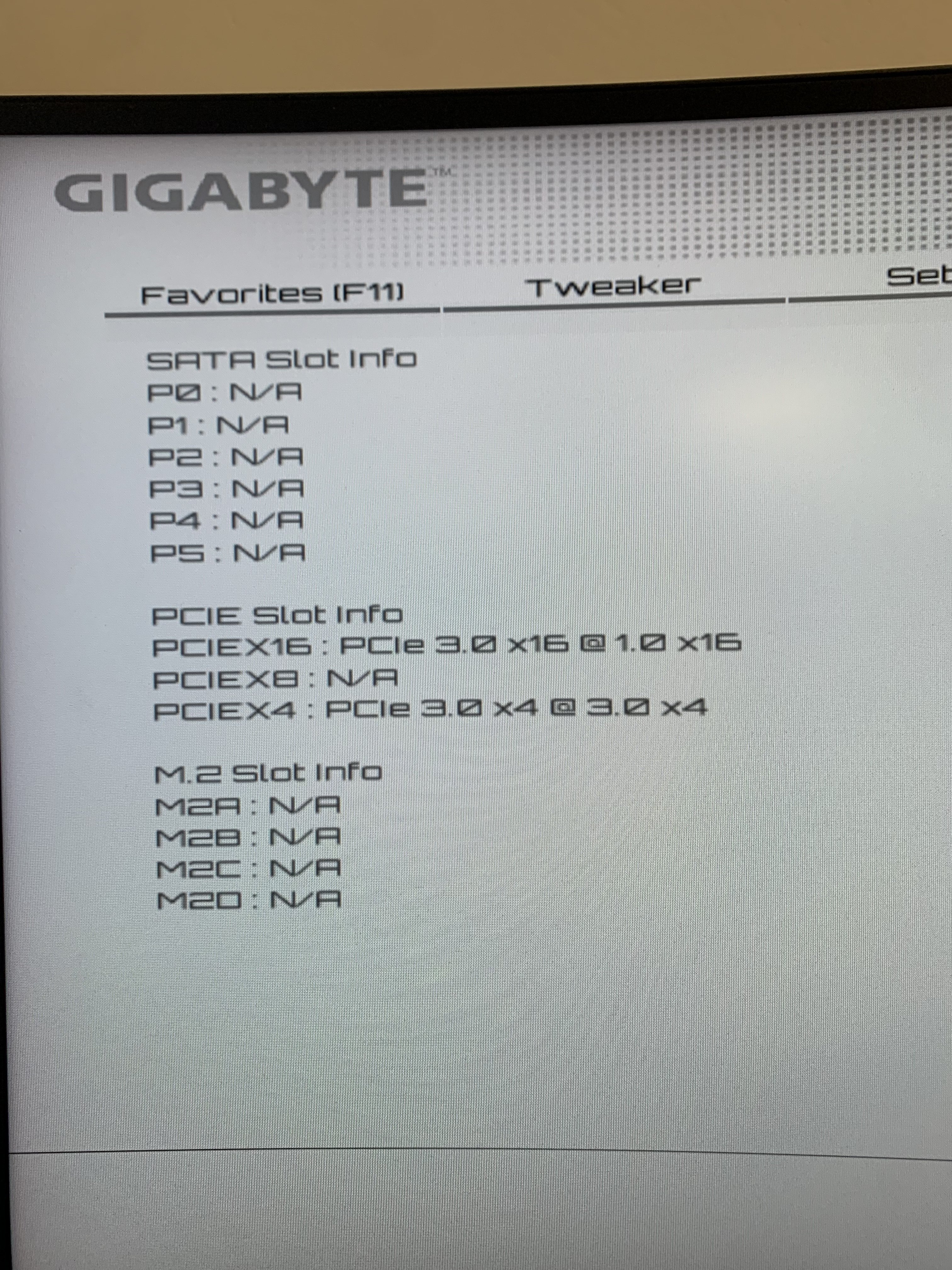

Ich denke auch, dass dieses Versagen bei der Erkennung dafür sorgt, dass die Kioxia im untersten m.2 Slot (M2D_SB) nicht erkannt wird. Ich gehe davon aus, dass hier dann die automatische Umschaltung zwischen den SATA Ports und dem PCIe für den m.2 Slot versagt hat. Eine Möglichkeit, das im UEFI manuell zu setzen, konnte ich nicht finden.

Im zweitobersten m.2 Slot (M2B_SB), welcher dedizierte PCIe Lanes hat, gab es keine Probleme mit der Erkennung. Suboptimal, aber akzeptabel.
Nervig ist auch, dass ich bei der Mainboard-Suche übersehen hatte, dass dieses Mainboard zum 2260 Formfaktor meines m.2->u.2 Adapter nicht kompatibel ist... ich habe mir dann beholfen mit extrem klebrigem doppelseitigem Klebeband und einem zurechtgeschnittenen Schaumstoffblock damit der Abstand stimmt. Stand aktuell bewegt sich da nichts.
Hoffentlich ändert anhaltende Wärmeeinwirkung das Verhalten vom Kleber nicht zu sehr zum negativen...

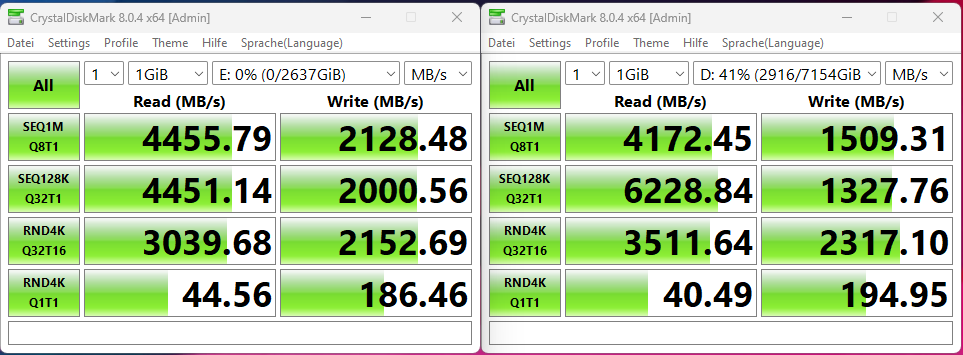

CrystalDiskMark habe ich natürlich auch mal durchlaufen lassen, jetzt wo meine SSDs mit PCIe 4.0 angebunden sind:

Die Schreibgeschwindigkeit der Kioxia CD6-R ist langsamer als erwartet, aber alles unproblematisch.



[Klamann]

Hey @Rickmer, danke für deinen Bericht zur Micron 7400 Pro. Ich bin in einer ziemlich ähnlichen Situation wie du, bin zufällig über die 3.84 TB Variante gestolpert, gleich bestellt (auch bei qippr) und nicht schlecht gestaunt, als ich sie selbst im idle nicht mehr unter 70°C bekommen konnte. Habe den Fehler gemacht, sie erstmal ganz ohne Kühlkörper zu betreiben 😅 aber nur für ein paar Minuten.

Als nächstes habe ich das kleine Stück Alu draufgepflanzt, das bei meinem Mainboard mitgeliefert wurde. Damit konnte sich die SSD zwischen 60° und 70° einpendeln, aber das Vergnügen war dann leider nur von kurzer Dauer; nach ein paar Stunden wurde sie nicht mehr vom Mainboard erkannt. Hab noch den anderen m.2 Slot probiert und ein anderes Mainboard, nichts zu retten 🫤

Nach einigem Hin und Her habe ich ein Austauschmodell bekommen und diesmal wollte ich die Kühlung besser hinbekommen. Ich habe leider auch extrem wenig Platz, weil die GPU direkt über dem m.2 Slot sitzt. Als nächstes wollte ich das Temperaturverhalten mit dem be quiet! MC1 Pro testen, aber da bin ich jetzt schon skeptisch, weil der Kühlkörper einfach etwas kurz ist. Ich hoffe, die Flash-Bausteine sind weniger hitzeempfindlich als der Controller...

Wie war denn deine Erfahrung in der Zwischenzeit? Läuft die SSD noch mit deinem aktuellen Setup?



[Rickmer]

Wie war denn deine Erfahrung in der Zwischenzeit? Läuft die SSD noch mit deinem aktuellen Setup?

Ich habe mittlerweile zwei davon...

Die oben gezeigte läuft mit HR-09 2280 Pro weiterhin prima.

Eine zweite hatte ich mir für meinen Heimserver gekauft, da hatte ich ein Jeyi Kühlkörper drauf gepackt. Da das ein offener Aufbau ist, liegt die Idle-Temperatur bei ~50-55°C trotz kleinerem Kühler. Die meiste Zeit liegt auf dem Kühlkörper eh ein langsam drehender Noctua NF-A4x20, womit die dann irgendwo unter 40°C liegt im Idle.

Meine Erfahrungen waren (abgesehen von der Größe und Hitzköpfig halt) komplett unauffällig. Die Micron performt in allen Lebenslagen gut.



[Klamann]

hmm, interessant. ich werde es mal mit der passiven Kühlung versuchen und dann berichten.
Ich hatte mal überlegt, eine m.2 Adapter-Karte einzusetzen, damit ich einen größeren Kühler oder sogar einen Lüfter drauf setzen kann, aber mein Mainboard hat leider nur noch PCIe x1 slots frei und das wäre mir eine zu große Einschränkung.

edit: die SSD war dead on arrival. Hab wohl kein Glück damit...



[Chrissi007]

@Rickmer Danke für den Thread. Ich bin exakt auf das gleiche Problem mit der gleichen m.2 SSD gestoßen. Ich werde mir einen flachen DeLOCK Kühlkörper besorgen und mal schauen, wie sich die Temperatur damit entwickelt. Ich hab auch noch mal nen starken Fan bestellt, der da drüber pusten soll.

Seh ich es richtig, dass bei m.2 SSDs prinzipiell immer die Controller das heißeste Element sind? Sprich, falls der Kühlkörper nicht komplett reicht, dann sollte ich sicherstellen, dass der Controller komplett mit dem Kühlkörper bedeckt ist - zu lasten evtl. von der Hälfte eines Speicherbausteins?

Bzgl. Montage: Ich leg das Pad drauf, leg dann den Kühlkörper drauf und das wars, richtig?



[Rickmer]

Ich werde mir einen flachen DeLOCK Kühlkörper besorgen und mal schauen, wie sich die Temperatur damit entwickelt.

Du meinst den DeLOCK M.2 Heat Sink 100mm oder DeLOCK M.2 Flat Heat Sink 100mm? Da sollte ja die Frage der halben Abdeckung nicht auftreten.

Seh ich es richtig, dass bei m.2 SSDs prinzipiell immer die Controller das heißeste Element sind?

Ich weiß nicht ob prinzipiell, aber im Fall der Micron 7400 Pro definitiv.

Sprich, falls der Kühlkörper nicht komplett reicht, dann sollte ich sicherstellen, dass der Controller komplett mit dem Kühlkörper bedeckt ist - zu lasten evtl. von der Hälfte eines Speicherbausteins?

Ich hab's zumindest so gemacht und es scheint nicht zu schaden...

Bzgl. Montage: Ich leg das Pad drauf, leg dann den Kühlkörper drauf und das wars, richtig?

Wenn's die oben genannten DeLOCK sind bin ich mir noch immer unsicher, ob die Montage nicht Kleber beinhaltet...

Soweit ich mich erinnere gibt es auch eine (geringe) Differenz in der Höhe von DRAM, NAND und Controller. Ich kann mich allerdings nicht mehr erinnern welche Komponente wie hoch war, das ist zu lange her.

Ein sehr weiches Thermalpad kann das mit etwas Anpressdruck ausgleichen, aber üblicherweise sind die beigelegten Pads nicht grade hoher Qualität und nicht sonderlich weich.

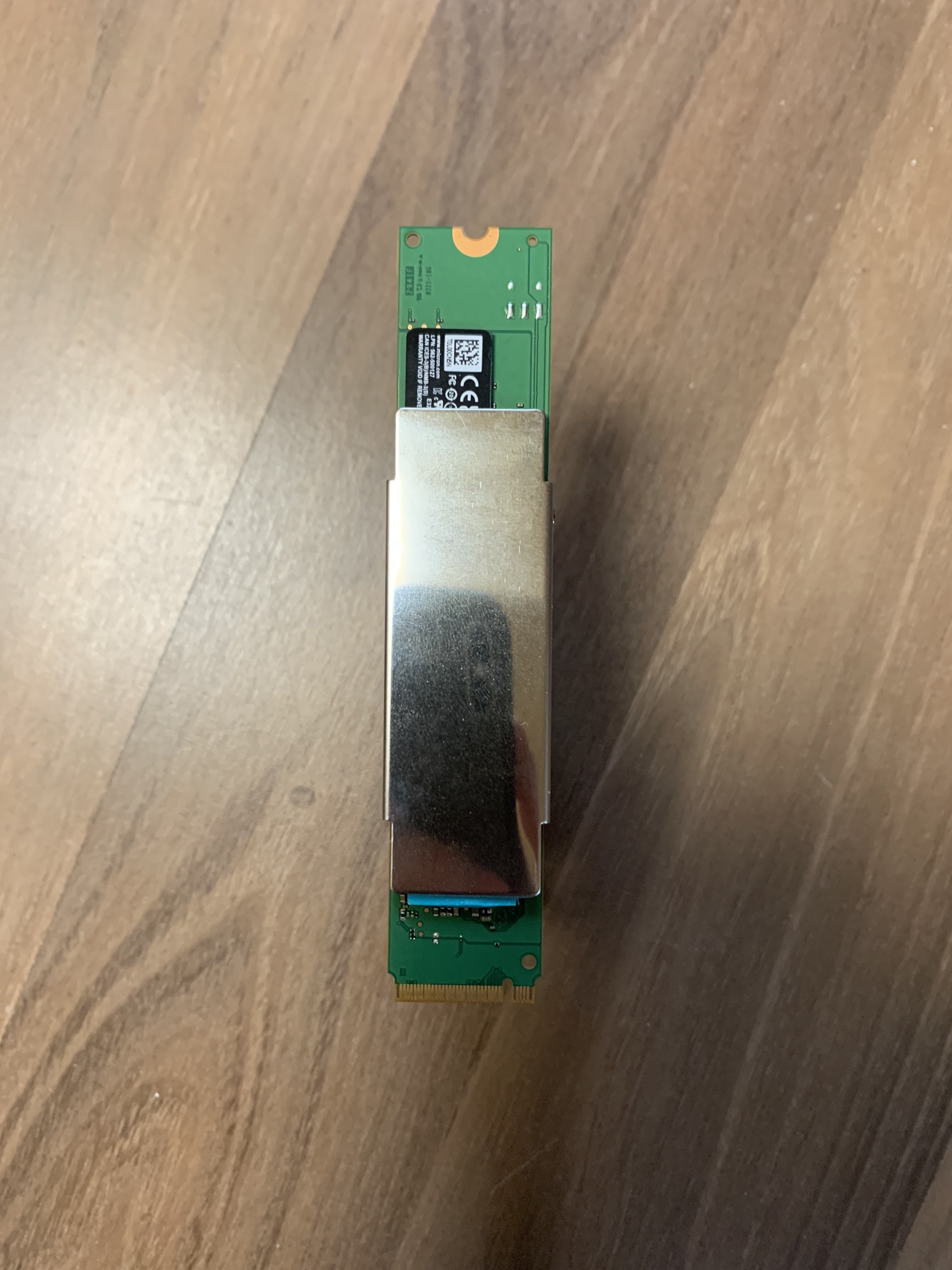

Ich hatte aus irgendeinem billigen Thermalpad-Set (keine Ahnung mehr ob das einem der SSD Kühler beigelegt war) einige verschieden hohe Pad-Stücke, die ich verwendet hatte um die Höhe überall abzugleichen. Daher ist die Bestückung auf den Fotos so bunt.

Mittlerweile habe ich Arctic TP-3 auf Lager, aber die SSDs haben keine so hohen Temperaturen, dass ich die Notwendigkeit sehe den Kühler abzuschrauben um die Pads gegen bessere zu wechseln.



[Chrissi007]

Danke @Rickmer , auch für den Link zum Arctic TP-3. Ich habe die Micron 7400 Pro gerade leider nicht vor mir liegen, aber die Unebenheiten hat sie, wenn ich mich recht erinnere, gehabt.
Das Arctic TP-3 könnte man verwenden, um das etwas auszugleichen.
Allerdings stelle ich mir hier die Frage: Wie siehts aus mit dem Kleber? Er muss vermutlich auf die Chips und auf die Fläche zwischen Pad und Kühlkörper aufgetragen werden, oder? Hast du ne Kleberempfehlung?



[Rickmer]

Allerdings stelle ich mir hier die Frage: Wie siehts aus mit dem Kleber? Er muss vermutlich auf die Chips und auf die Fläche zwischen Pad und Kühlkörper aufgetragen werden, oder? Hast du ne Kleberempfehlung?

Nope, keine Ahnung. Ich habe nie thermischen Kleber verwendet.

Ich habe zwar tatsächlich eine kleine Tube in meiner Sammelkiste liegen, aber die ist ungeöffnet und ich habe keine Ahnung, wie gut die ist - und ob man den Kühlkörper jemals wieder entfernen könnte ohne die SSD zu beschädigen.

Für meinen Teil bin ich der Meinung, dass ein Kühlkörper, der aufgeklebt werden soll, einfach nicht kompatibel zu der SSD ist. Daher hatte ich mich damals auch für zwei verschiedene Kühlkörper mit konventionelleren Montagesystemen entschieden, bei denen ich Pads verwenden konnte. Das braucht natürlich eine gewisse Menge an freier Höhe über der SSD.



[Chrissi007]

Ich versteh was du meinst: Wenn ich keine Schraube habe, mit der ich auch einen gewissen Anpressdruck ausüben kann, dann stell ich mir auch die Frage, wie effektiv das Ganze ist. Ich werds ausprobieren. Bin derzeit im Idle bei ca. 55° Grad. Schauen wir mal, was rauskommt!



[modena.ch]

Hmm, bei mir sieht der M.2 Kühlkörper auf einem GB B550 Aorus Elite AX V2 nicht gross anders aus als bei deinem GB X470er. Du wirst einfach einen mässigen Airflow haben.
Mehr als knapp 60 Grad bekomme ich gar nicht zusammen.



[Wurzel]

Im Test sind fast alle M.2 SSD Kühler für die Tonne, die großen Mainboard Kühler erfüllen ihren Zweck i.d.R. besser.

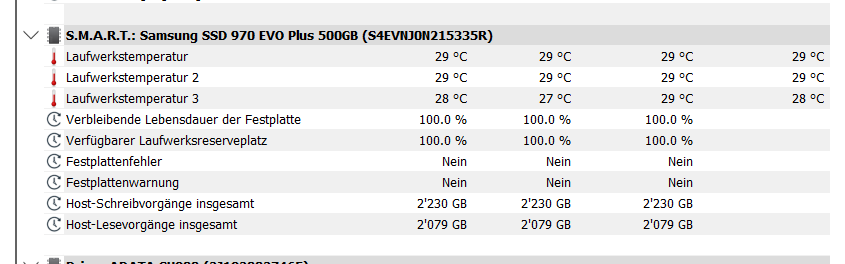

Kann ich nicht bestätigen, mein M.2 SSD-Kühler ist potenter als der Mainboard Kühler.

Sicherlich gibt es Kühler, die nicht viel bringen, aber auch welche, die sehr gute Leistungen erzielen.



[Drewkev]

Kann ich nicht bestätigen, mein M.2 SSD-Kühler ist potenter als der Mainboard Kühler.

Das hat er auch gar nicht ausgeschlossen
