Beste Luftstrom im Pure Base 500DX!? 3xPureWings2 140mm +3x NZXT 120mm

[Jou2019]

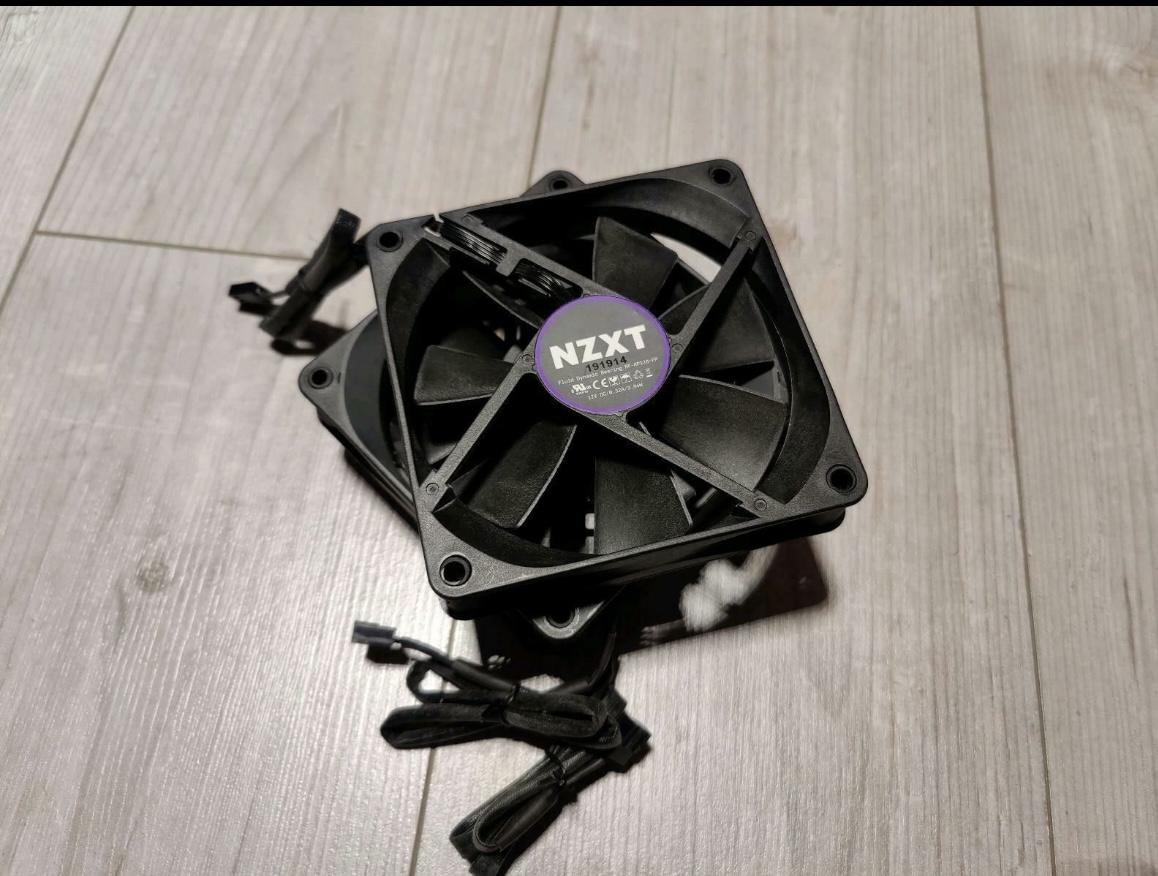

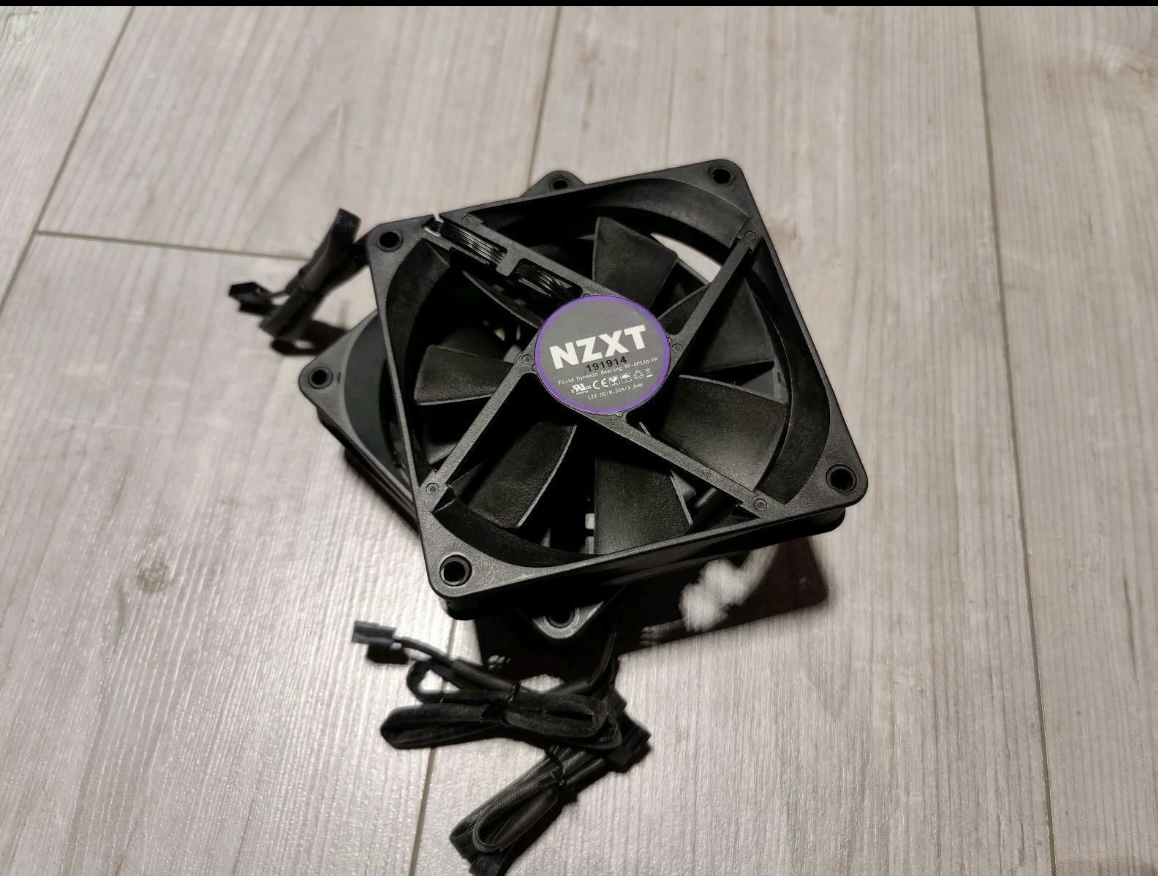

So Leute ,habe Schrauben bekommen ,habe jetzt die vom Pure Base 500 DX mit installierten Purewings2 140mm 3x im Gehäuse ,und habe mir 3x die NZXT 120 mm Lüfter zusätzlich gestern gekauft von nem Kollegen.

Könnt ihr mir vielleicht Tipps geben wie ich jetzt am besten die Kühler setze im Gehäuse ?

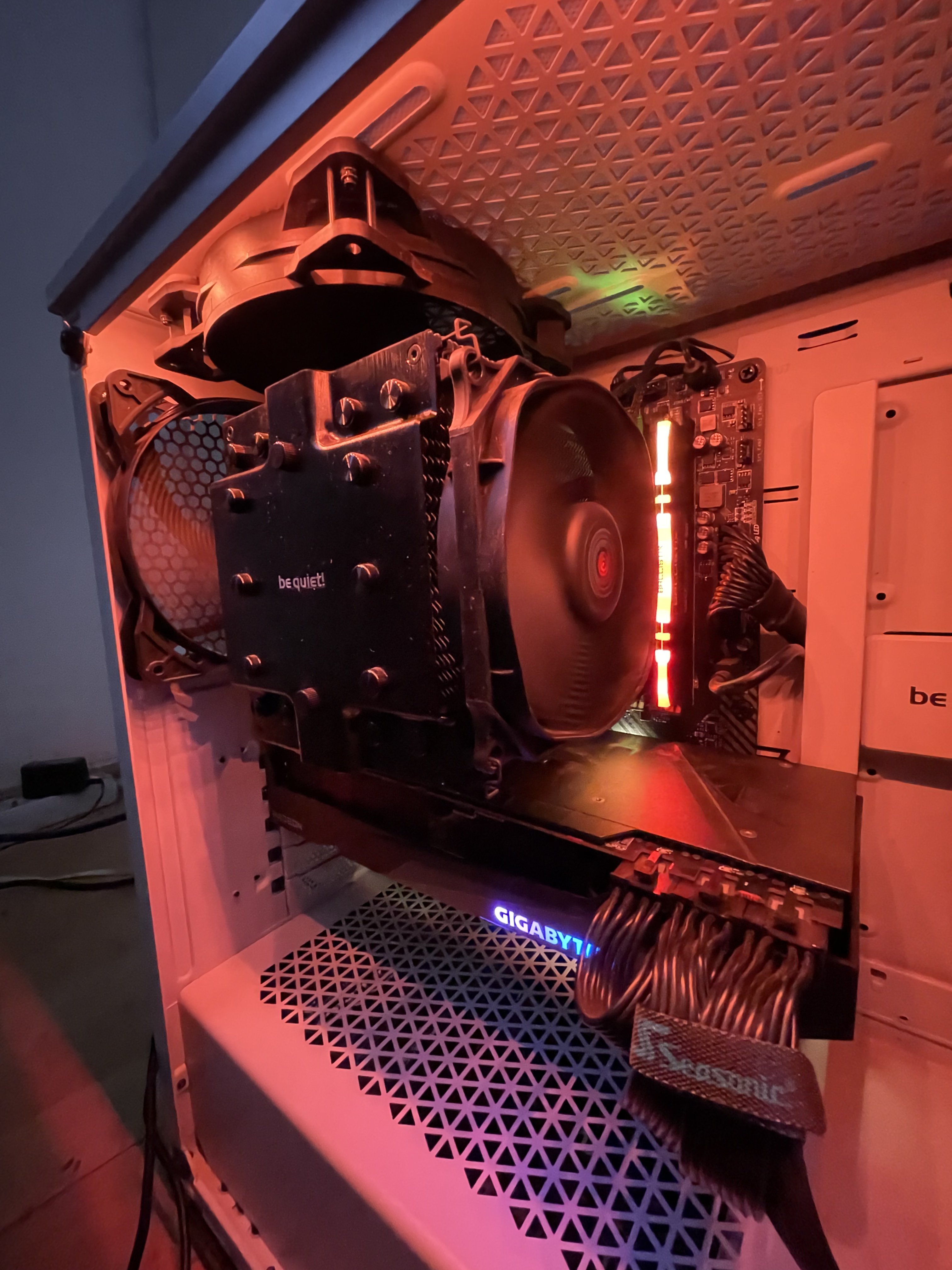

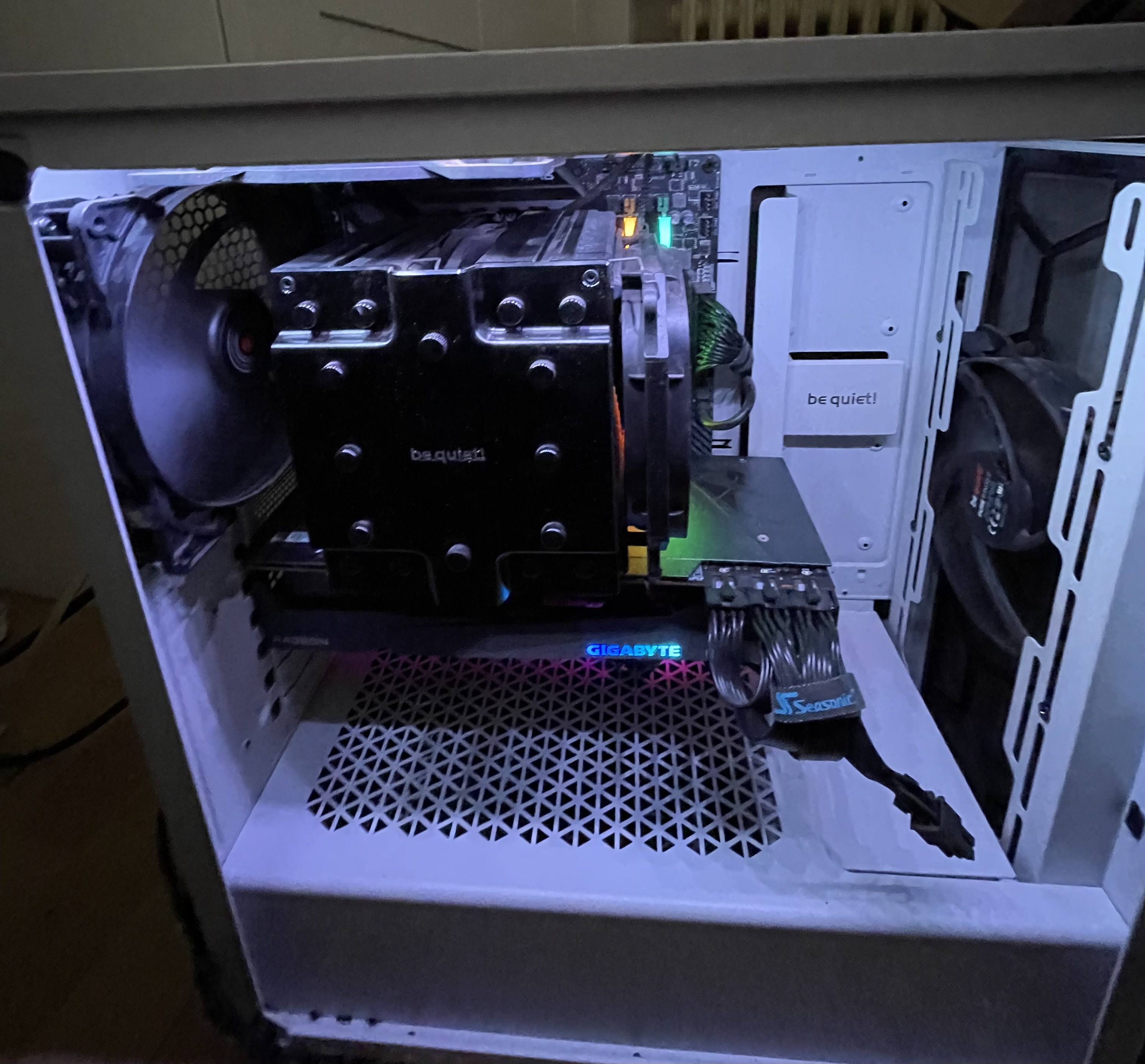

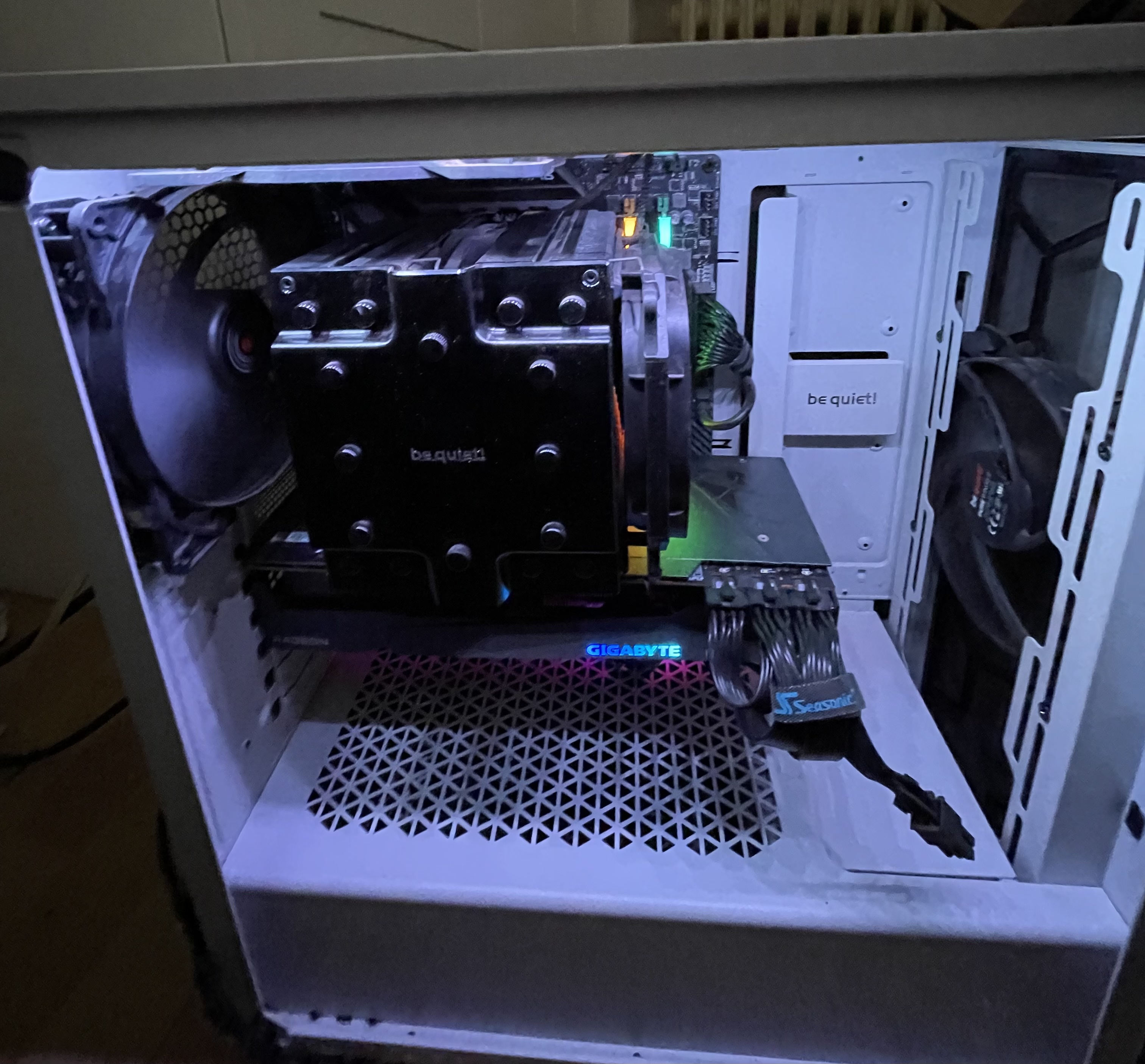

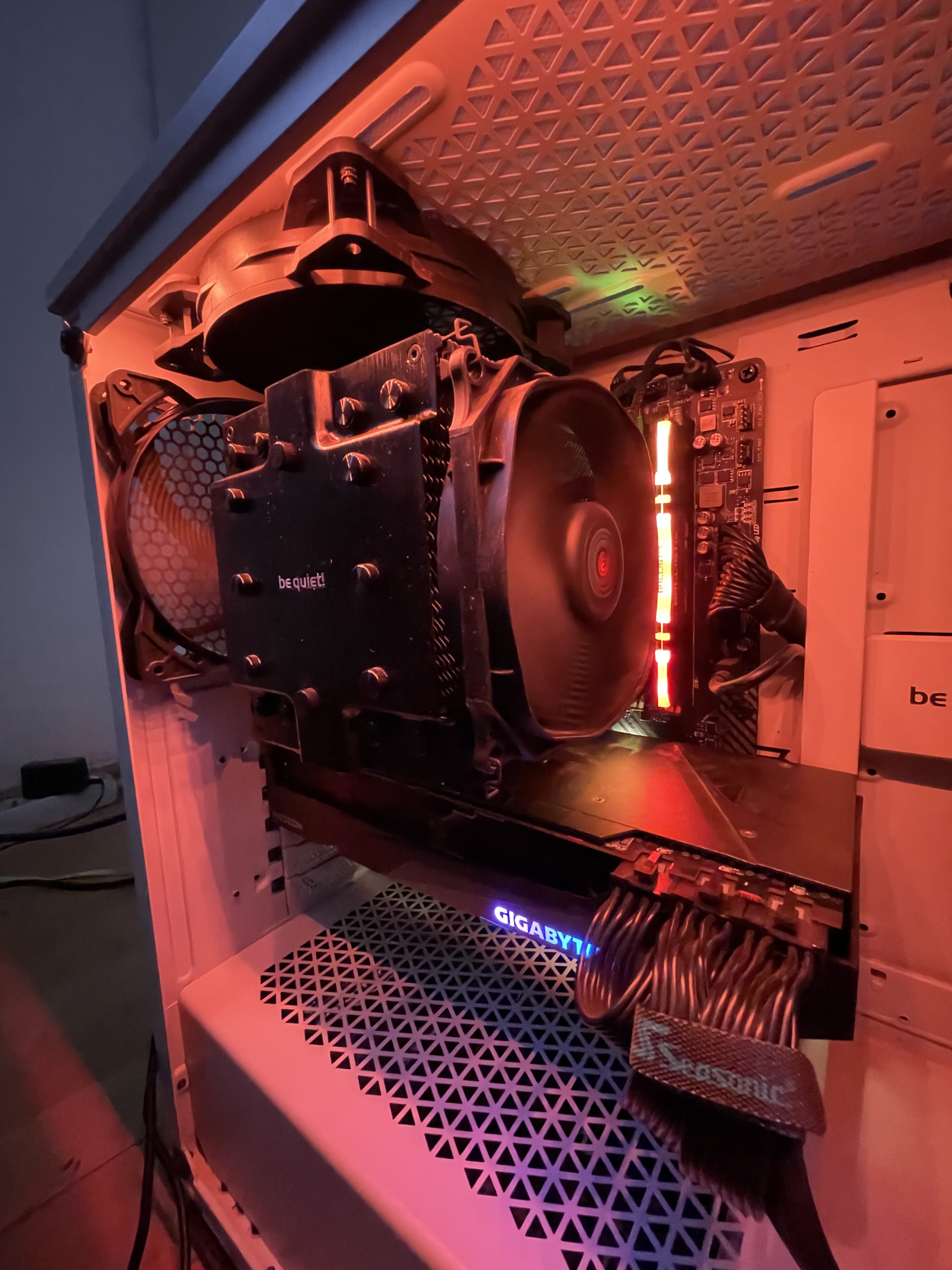

Wie ist das 3x die 120mm vorne ,2x 140mm oben und hinten halt 1x 140 mm ,ist das gut so ? Hier mal ein Bild vom Rechner .

Würdet mir echt helfen da ich Versuche meine OC 6900XT GPU unter Vollast wie 4k@120hz Gaming(MW2) zu entlasten .



[NameHere]

2 Purewings Vorne. Ein auf die Grafikkarte und ein auf die CPU ausgerichtet.
Die 2 NZXT in den Deckel.
Den Lüfter Hinten würde ich so lassen.



[fanaticmd]

Um den CPU Kühler herum passt das. Oben an vorderer Position würde ich weglassen, der saugt dem CPU Lüfter etwas Luft weg.

Vorne 2x 140mm rein und so setzen dass der untere genau über der Netzteilblende beginnt.

Der bringt dann gut Frischluft zur GPU.
Der andere dann CPU und zum Teil GPU.



[Jou2019]

2 Purewings Vorne. Ein auf die Grafikkarte und ein auf die CPU ausgerichtet.
Die 2 NZXT in den Deckel.
Den Lüfter Hinten würde ich so lassen.

Danke für die Hilfe,bin da echt ne Laie bei sowas.

Habe 3mal die NZXT,würde gerne alle Verbauen,möglich?
NOCHMALS DANKE !!!

Ergänzung (8. Dezember 2022)

Um den CPU Kühler herum passt das. Oben an vorderer Position würde ich weglassen, der saugt dem CPU Lüfter etwas Luft weg.

Vorne 2x 140mm rein und so setzen dass der untere genau über der Netzteilblende beginnt.

Der bringt dann gut Frischluft zur GPU.
Der andere dann CPU und zum Teil GPU.

Und wohin mit den 3 NZXT? Würde gerne alle verbauen,wiegesagt habe 3 PureWINGS 140mm und 3 NZXT 120mm



[fanaticmd]

Ach sorry ich bin nicht auf die Größen insgesamt eingegangen.

Vorne und hinten die 140er.
Das sind die wichtigen.

Oben dann 1x 120er oder auch 2x 120er wenn du alle Plätze belegen möchtest.

Dann hast du einen 120er in Reserve falls einer ausfällt.


Edit:

Wenn zwingend alle rein müssen…
Dann bleibt nur vorne 3x 120mm, oben 2x 140mm, hinten 140mm.

Nur dass da der Unterste 120mm nicht viel bringt. Der pustet da ins nirgendwo und der vordere obere 140mm bringt an der Stelle auch nicht so viel.



[Jou2019]

Ach sorry ich bin nicht auf die Größen insgesamt eingegangen.

Vorne und hinten die 140er.
Die sind die wichtigen.

Oben dann 1x 120er oder auch 2x 120er wenn du alle Plätze belegen möchtest.

Dann hast du einen 120er in Reserve falls einer ausfällt.

Ok hört sich gut an ,und wie findest du 3x120mm Vorne uns 2x140 oben und einen 140mm eventuell unten?

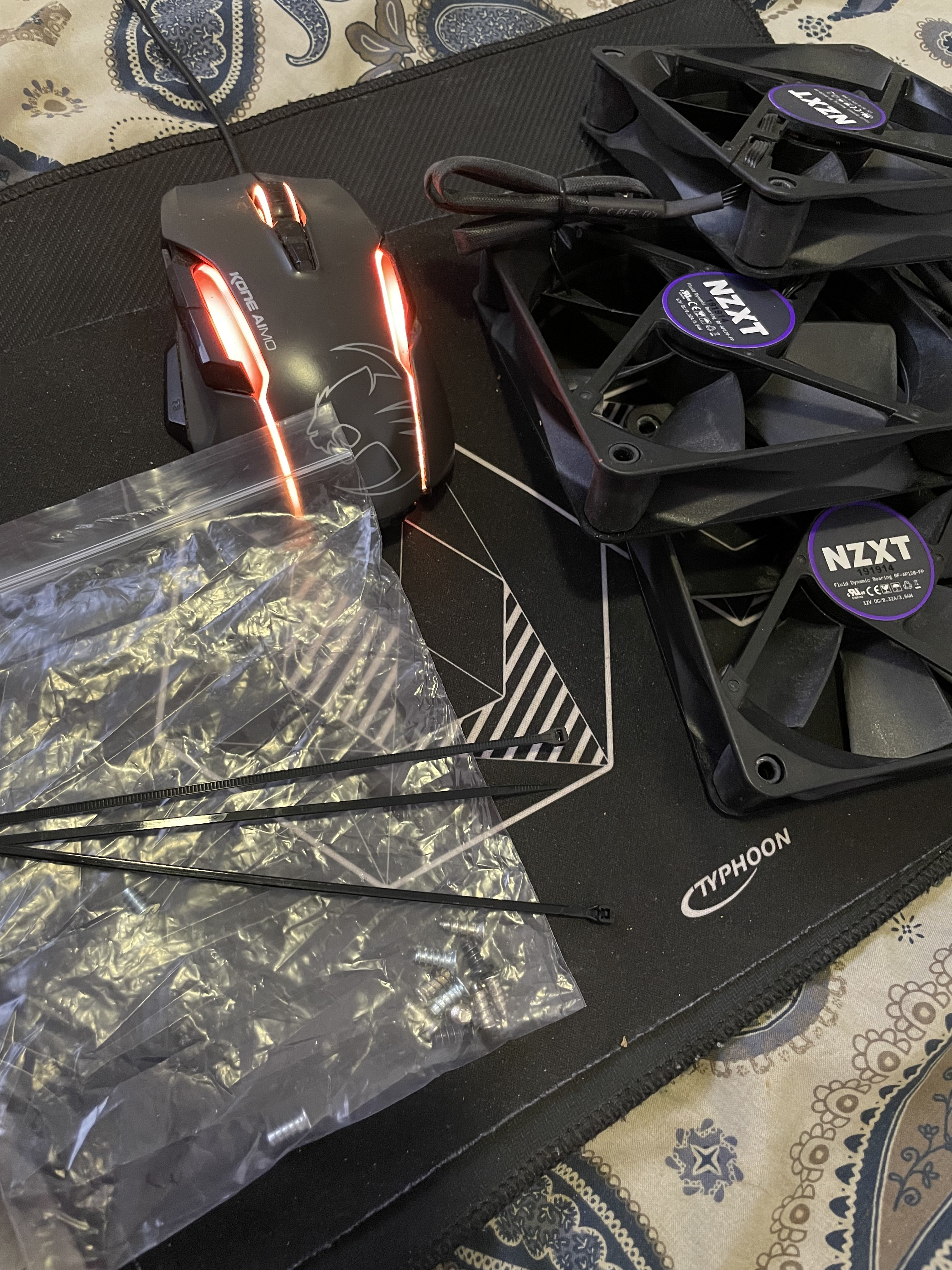

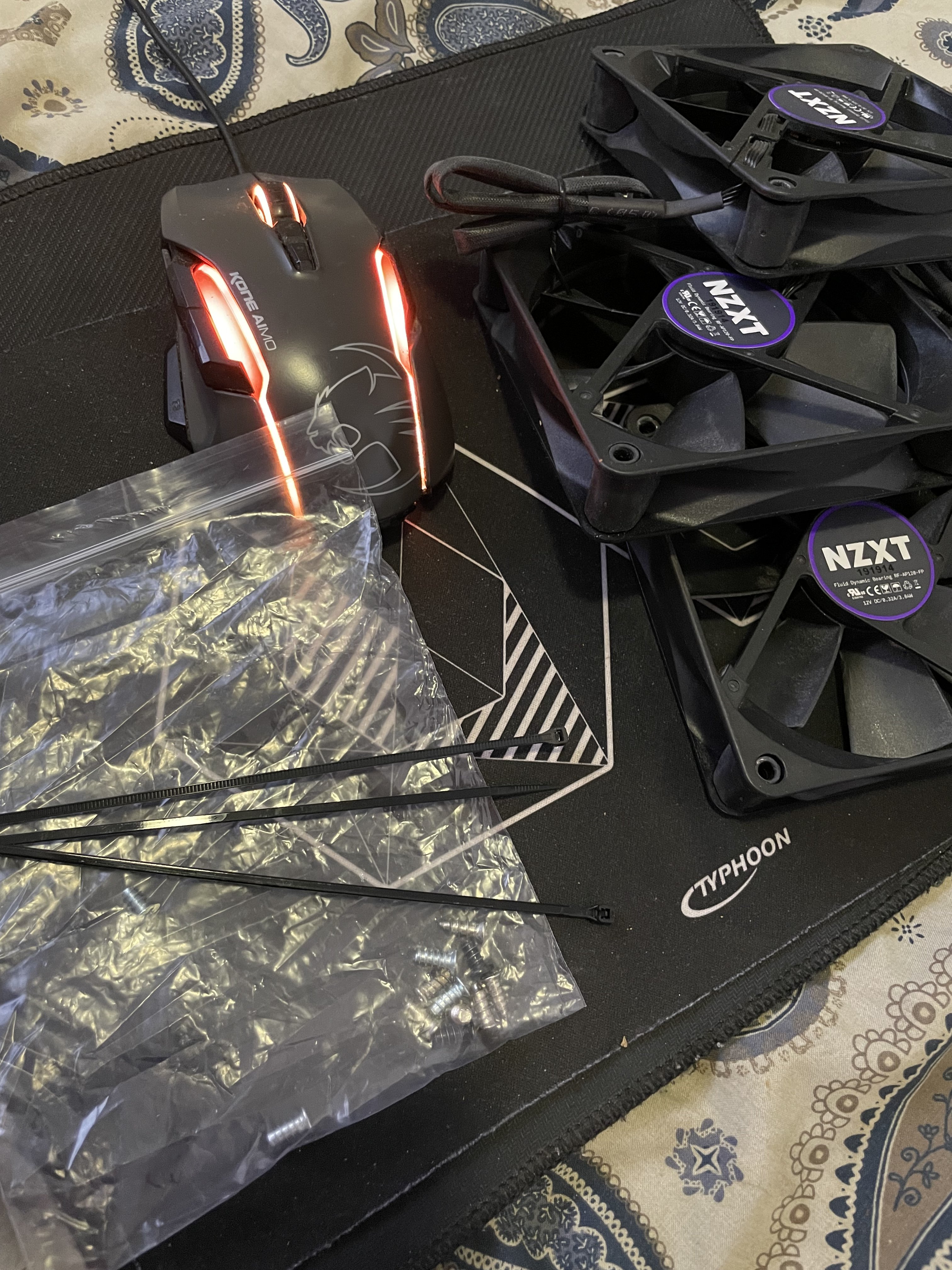

Aja habe auf die Schnelle diese 10mm Schrauben bekommen im Pc Geschäft ,und er meinte da müssten eig andere Schrauben rein und am Deckel denkt er die NZXT 120mm würden nicht halten ☹️ naja er hatte mir noch Kabelbinder mitgegeben (siehe Foto ,das sind die Schrauben die er noch hatte )

Ergänzung (8. Dezember 2022)

Ach sorry ich bin nicht auf die Größen insgesamt eingegangen.

Vorne und hinten die 140er.
Das sind die wichtigen.

Oben dann 1x 120er oder auch 2x 120er wenn du alle Plätze belegen möchtest.

Dann hast du einen 120er in Reserve falls einer ausfällt.


Edit:

Wenn zwingend alle rein müssen…
Dann bleibt nur vorne 3x 120mm, oben 2x 140mm, hinten 140mm.

Nur dass da der Unterste 120mm nicht viel bringt. Der pustet da ins nirgendwo und der vordere obere 140mm bringt an der Stelle auch nicht so viel.

Ich Versuch es mal so ,und unten eine ? Danke für deine Mühe

Aja mein Kollege wollte es einbauen ich hoffe man sieht die Schrauben für die NZXT ? KAnn sowas leider ganicht ,und ich frage mich wie er mit diesen Schrauben das befestigen soll,sehen so klein aus



[fanaticmd]

Das sind normale Lüfterschrauben.
Werden von einer Seite durchs Blech geführt und dann im Lüfter Kunststoff verschraubt.



[Jou2019]

Upps .Da siehst du mal was ich für Ein Amateur bin 🙈
Denkst du es ist besser mit den zusätzlichen Gekauften 120 mm Lüfter ?



[w0wka]

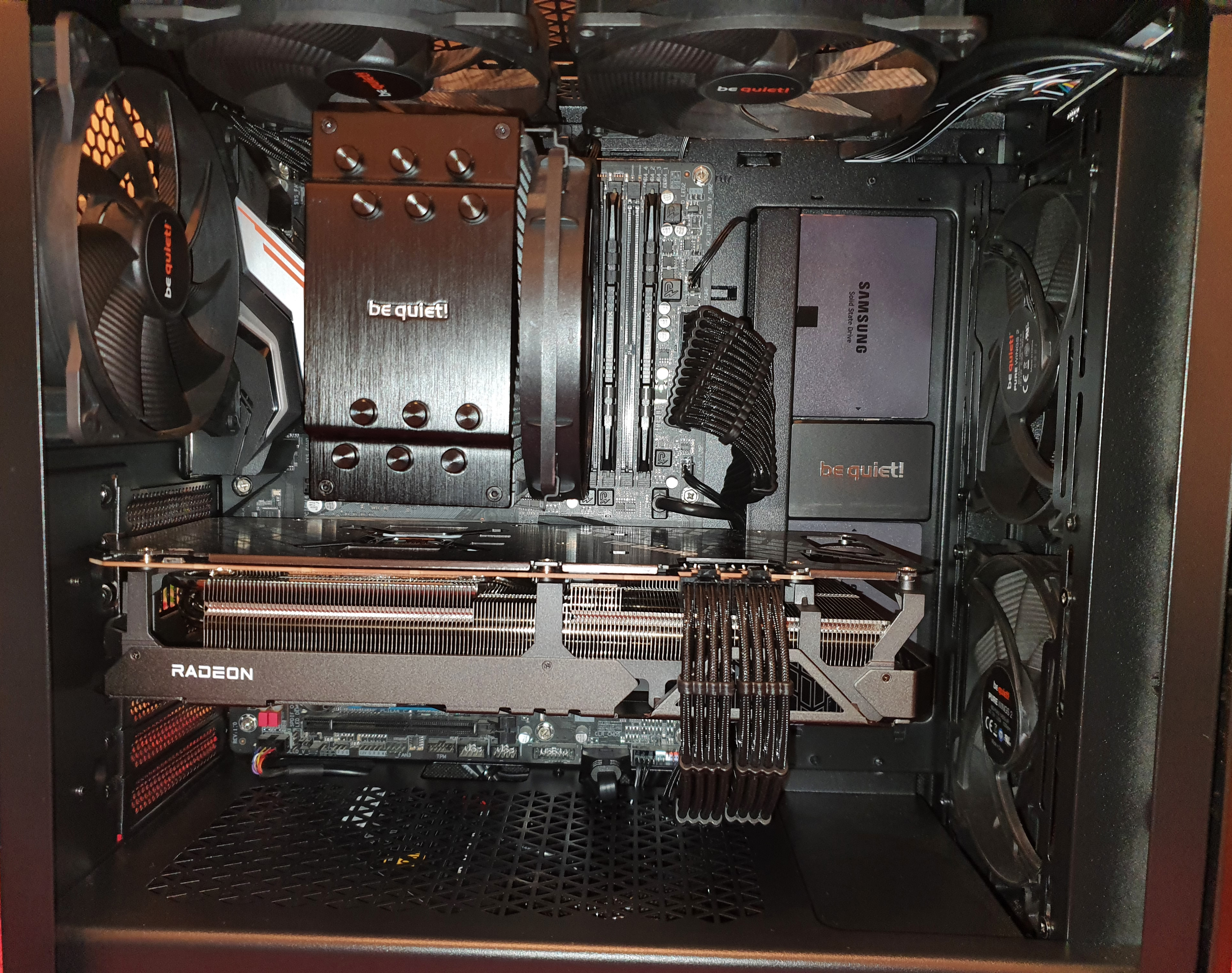

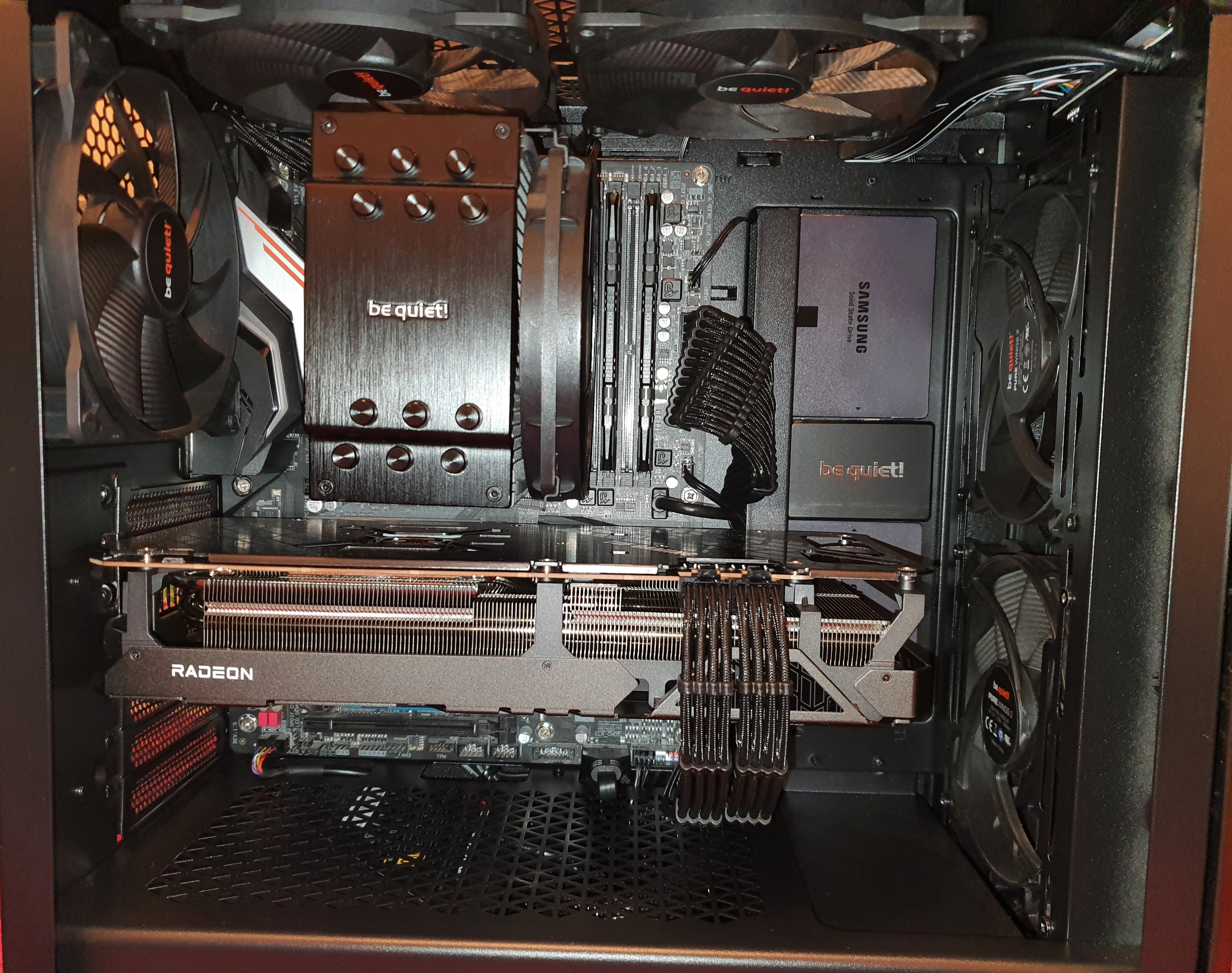

Falls es dich interessiert wie es bei mir im 500DX aussieht. Allerdings habe ich alles 140er. Ich würde auf jeden Fall oben vor und nach der CPU einen hinsetzen. Und vorne wie erwähnt Richtung CPU und genau über der Netzteilabdeckung Richtung GPU.
Ich weiß ja nicht welche 6900XT du hast und wie warm die wird. Meine wird im Hotspot ca. 75° warm. Im WQHD aber auch egal, weil im Prinzip immer im GPU Limit.

PS: Fuck, mein CPU Kühler scheint leicht schief zu sitzen



[modena.ch]

Naja ober der Lüfter oben vor dem CPU Kühler so sinnvoll ist?
Der pustet die kühle Luft aus der Front raus, bevor sie beim CPU Kühler ist, was sicher nicht hilft.



[w0wka]

https://hardware-helden.de/der-perfekte-airflow/

Hier kannst du ganz unten die verschiedenen Kombis anschauen. Mit Lüfter vor und nach usw.



[modena.ch]

Nun dort im Test ist ein Fractal Arc Midi mit einem Festplattenkäfig hinter dem unteren Lüfter
und ein relativ schmaler Tower Kühler.

Dass die Werte 1:1 auf dein 500er DX zu übertragen sind würd ich stark bezweifeln.

Oft/meistens ist ein zweiter Lüfter im Deckel vor dem Luftkühler nicht toll für die CPU Temps.



[Jou2019]

Falls es dich interessiert wie es bei mir im 500DX aussieht. Allerdings habe ich alles 140er. Ich würde auf jeden Fall oben vor und nach der CPU einen hinsetzen. Und vorne wie erwähnt Richtung CPU und genau über der Netzteilabdeckung Richtung GPU.
Ich weiß ja nicht welche 6900XT du hast und wie warm die wird. Meine wird im Hotspot ca. 75° warm. Im WQHD aber auch egal, weil im Prinzip immer im GPU Limit.

PS: Fuck, mein CPU Kühler scheint leicht schief zu sitzen
Anhang anzeigen 1294634

Genau so habe ich es
Mega DANKESCHÖN für die Mühe.Hast du auch ein bischen Plan von Lüfterkurven?Könntest du mir da behilflich sein ?



[w0wka]

Also GPU ist Stock. Habe allerdings auf 1000mV UV.
CPU kann ich dir die Werte aufschreiben. Wie du es bei dir einstellen kannst, musst du schauen.
58° -> 40%
63° -> 48%
69° -> 62%
75° -> 74%
80° -> 100%

Meine CPU ist aber glaube ich irgendwo bei 60° immer so um den dreh. Müsste ich schauen wenn ich zu Hause bin. Dein Kühler ist ja nochmals stärker als meiner. Evtl. kannst du es übernehmen und anpassen. Ist halt Geschmackssache

EDIT: Ich habe bei mir, ich weiß nicht wie man das nennt, die Empfindlichkeit der Lüfter auf 3. Sprich, die Lüfter drehen nicht bei jedem Temperaturpick voll hoch. Sondern warten gewisse Zeit bevor sie reagieren.



[Jou2019]

Im Bios umstellen oder Fan Control?



[w0wka]

Im Bios.



[Jou2019]

Bei allen Fan und CPU Kühler?
SMART FAN CONTROL aus dann ? Und auf PWM ODER DC?



[Jou2019]



[w0wka]

Sorry war unterwegs. Ja, für alle die selbe Einstellung. Also CPU und Gehäuse. Werde aber evtl da auch mal beigehen und ändern. Ob PWM oder DC weiß ich nicht. Musst du auf Lüfteranschluss schauen. 4Pin PWM und 3 Pin eigentlich DC



[Jou2019]

Sind alle 4 Pin .
Aber wie gebe ich die sachen manuell ein im Bios? Magst du mir gleich deine neuen settings mal zeigen
