Bild bleibt schwarz nach Zusammenbau

[Jayer]

Hi,
ich habe mir neue Hardware für meinen PC gegönnt. Nach dem Zusammenbau startet der PC normal. Jedoch bleibt das Bild schwarz.

Neue Hardware:

Mainboard:
ASRock B85M Pro4
https://geizhals.de/asrock-b85m-pro4-90-mxgq20-a0uayz-a940329.html

SSD:
Crucial MX200 250gb
https://geizhals.de/crucial-mx200-250gb-ct250mx200ssd1-a1215088.html

RAM:
Crucial Ballistix Sport DIMM Kit 8gb
https://geizhals.de/crucial-ballistix-sport-dimm-kit-8gb-bls2cp4g3d1609ds1s00-a723497.html

CPU:
Intel Xeon E3-1231
https://geizhals.de/intel-xeon-e3-1231-v3-bx80646e31231v3-a1106393.html

Lüfter:
EKL Alpenföhn Ben Nevis
https://geizhals.de/ekl-alpenfoehn-ben-nevis-84000000119-a1211188.html

Alte Komponenten die ich weiterverwende:

Grafikkarte:
MSI Radeon R9 280
https://geizhals.de/msi-r9-280-gaming-3g-v277-082r-a1084930.html

Netzteil:
BeQuiet! Pure Power L8 430W

HDD:
1TB Western Digital...

Probiert habe ich jetzt schon einiges:

1. Ram-Riegel rumgetauscht wie es nur ging. -> Keine Änderung
2. Anderes Netzteil mit 550W eingebaut -> Keine Änderung
3. Alte Grafikkarte verbaut (GTS 250) -> Keine Änderung
4. Nur Grafikkarte angeschlossen -> Keine Änderung
5. BIOS Batterie entfernt -> Keine Änderung

Jetzt gehen mir langsam die Ideen aus. Hoffe mir kann hier wer helfen.
Vielen Dank schonmal!
Grüße



[AdoK]

Die Abstandhalter sind an den Positionen - und nur da - im Gehäuse angebracht worden wo auch das Motherboard Bohrungen für die Befestigung auf dem Tray hat?

Kabel alle korrekt angeschlossen? ATX 24Pin, CPU 4/ 8Pin, Stromversorgung für die GPU, Kabel des Lüfters vom CPU-Kühler, etc. pp..?

Zum weiteren testen die Null-Methode an-/ verwenden.

Null-Methode

Nur CPU, CPU-Kühler, Strom aufs Board (sonst nix, alle Kabel ab, alle Karten runter darauf achten das auch der EXTRA-STROM-STECKER neben der CPU sitzt), Speaker anschließen.

Anmachen, horchen ob Beep, wenn nicht Board (was ja geprüft wurde), Netzteil oder CPU im Arsch,
wenn es Beept, Beep merken, Ausmachen, RAM zustecken
Anmachen
Es Beept nicht: RAM falsch gesteckt, Beep ändert sich nicht: RAM im Arsch, Beep ändert sich: Merken, ausmachen
Graka zustecken
Anmachen
Es Beept: Graka im Arsch, Kein Bild: Graka im Arsch

Eine Beep-Fehlermeldung kommt nur, wenn auf dem Motherboard ein solcher Beeper oder ein Piezo-Lautsprecher auf dem Frontpanel-Header auf dem Header 'Speaker' verbaut ist.

Wenn kein Speaker/ Beeper vorhanden, dann nutzt dir die Null-Methode nichts, da du ja keine Beep-Codes bekommst und diese auch nicht differenzieren bzw. zuordnen kannst.



[Jayer]

Abstandhalter sind nur an den Bohrungen. Alle Lüfter (CPU, Chassis, Graka) laufen. Kabel sind alle an der richtigen Stelle.
Einen Speaker hat das Mainboard meiner Meinung nach nicht.



[AdoK]

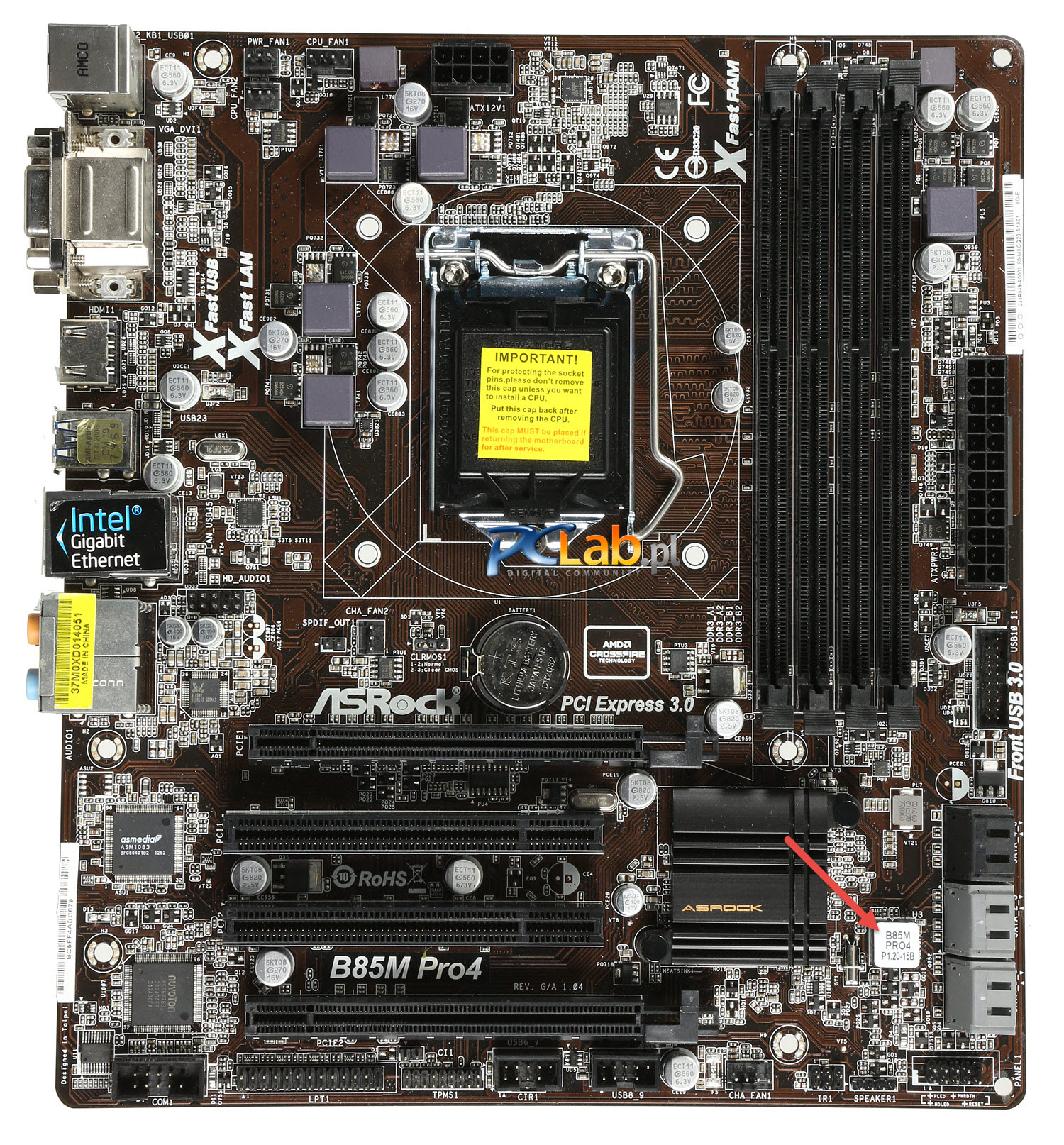

Welche BIOS-Ver. ist denn auf dem BIOS-Baustein geflasht?

Siehe Pfeil-Markierung im Bild.



Der Xeon 1231v3 wird erst ab BIOS-Ver. 1.90 unterstützt, siehe CPU-Supportliste http://www.asrock.com/mb/Intel/B85M Pro4/?cat=CPU Die BIOS-Ver. datiert zwar schon von Dez./ 2013, siehe http://www.asrock.com/mb/Intel/B85M Pro4/?cat=Download&os=BIOS Aber vorsichtshalber fragen.



[Coalminer]

So ein Beeper wäre schonmal ein nächster Schritt,weil mal sich so an den fehler herantasten kann.Beept da am Anfang nix kann man fast schon das Board tauschen und braucht nich lange weitersuchen.
Edit: Der Stromstecker für die CPU steckt auch 12V ATX? 8 pol.
Würde nochmal ausserhalb vom Gehäuse testen ansonsten MB tauschen o. noch einen Speaker besorgen.



[Jayer]

P2.30 steht dort drauf



[AdoK]

OK. Kannst du mal ein Bild oder ggfs. auch mehrere vom geöffneten PC machen. Insbes. von den Bereichen wo überall Kabel gesteckt/ angeschlossen werden und im nächsten Beitrag mit anhängen?

Hast du auch schon einmal den/ einen Minimalaufbau ausserhalb des PCs, z.B. auf dem Karton des Motherboards aufgebaut und in Betrieb genommen?

Minimalaufbau besteht aus Mobo, CPU, Kühler, RAM u. Graka und dem angeschlossenen NT. Die Konfiguration mit einem Schraubendreher über die beiden Pins starten.



[Jayer]

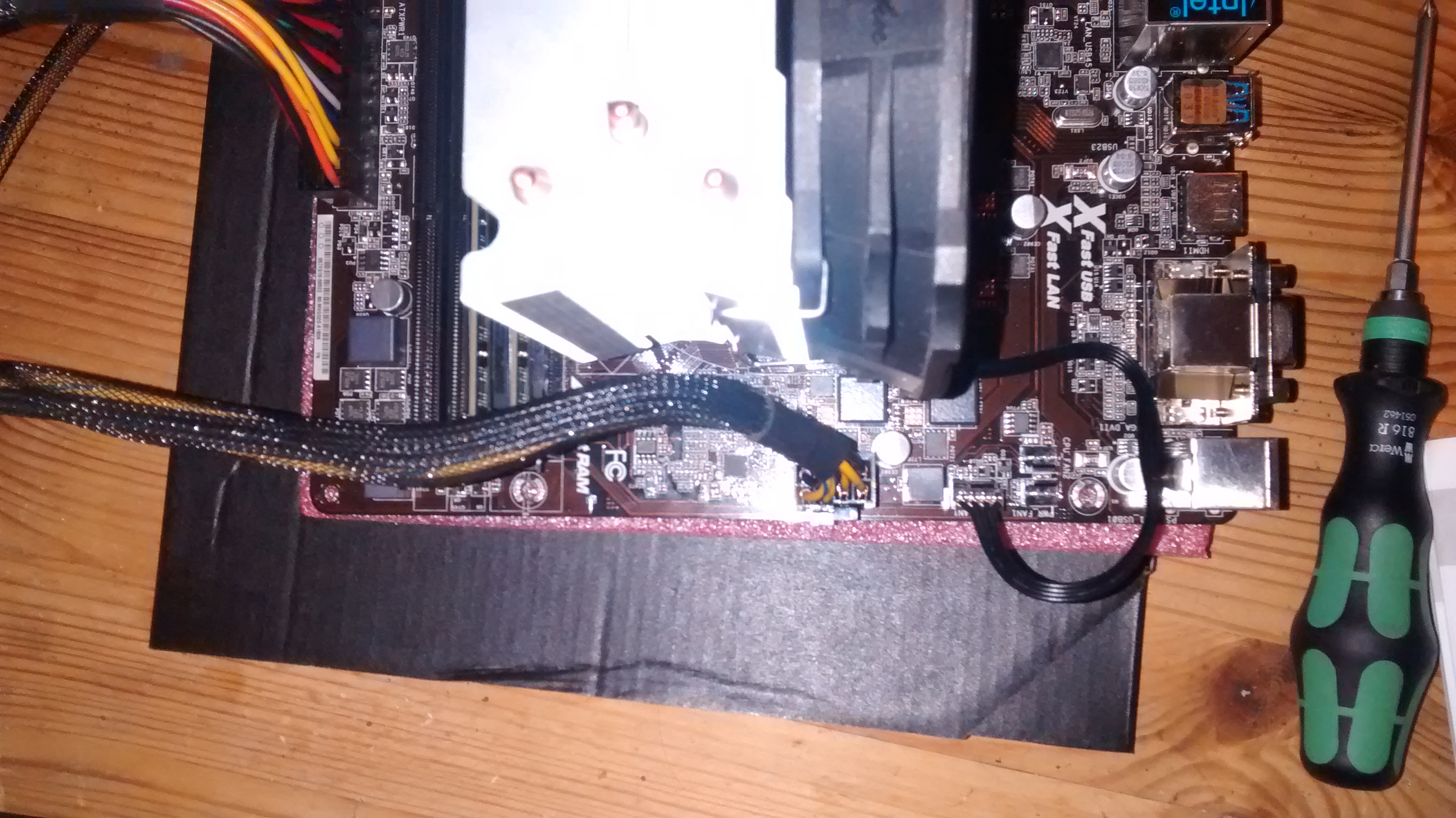

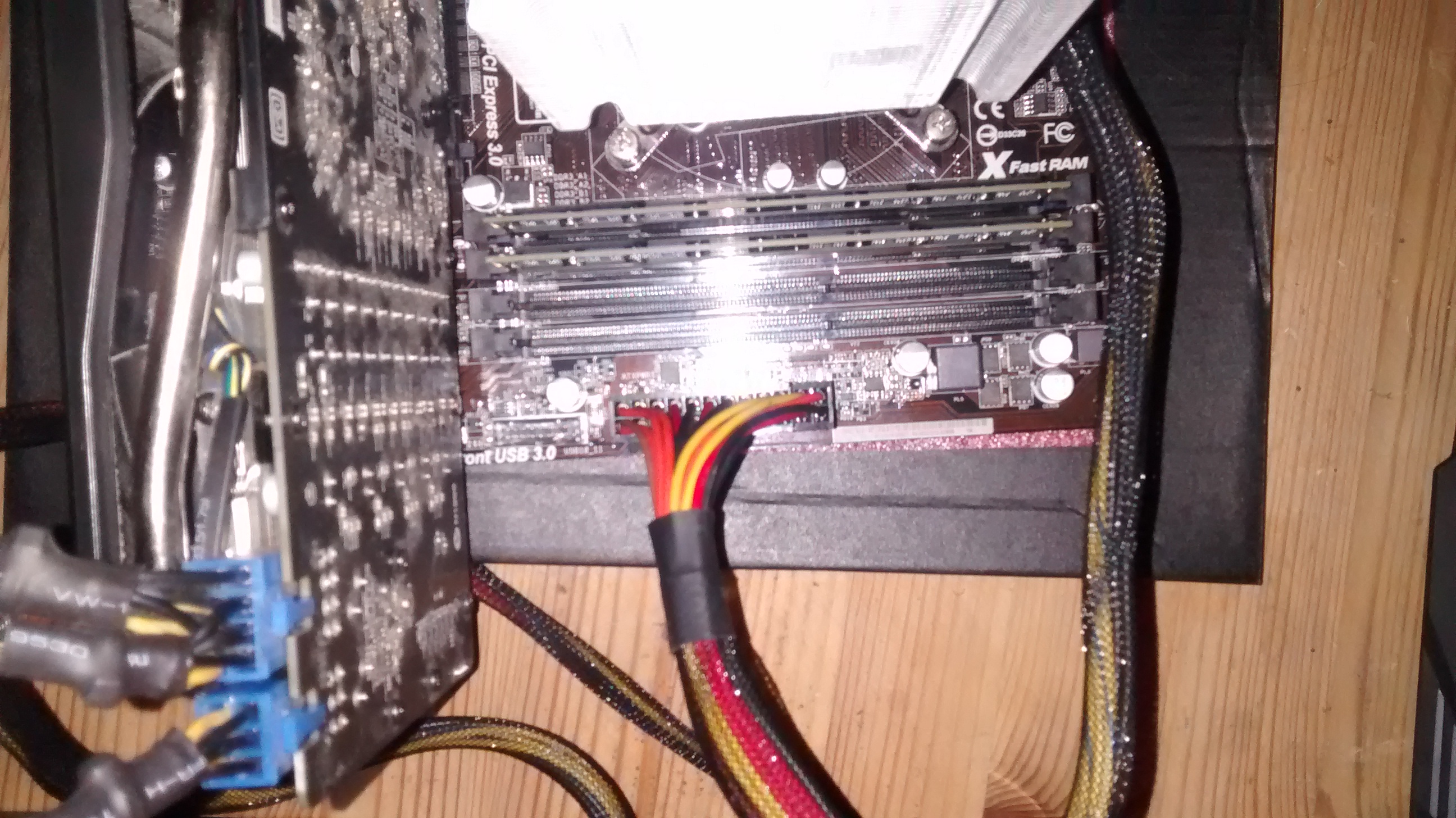

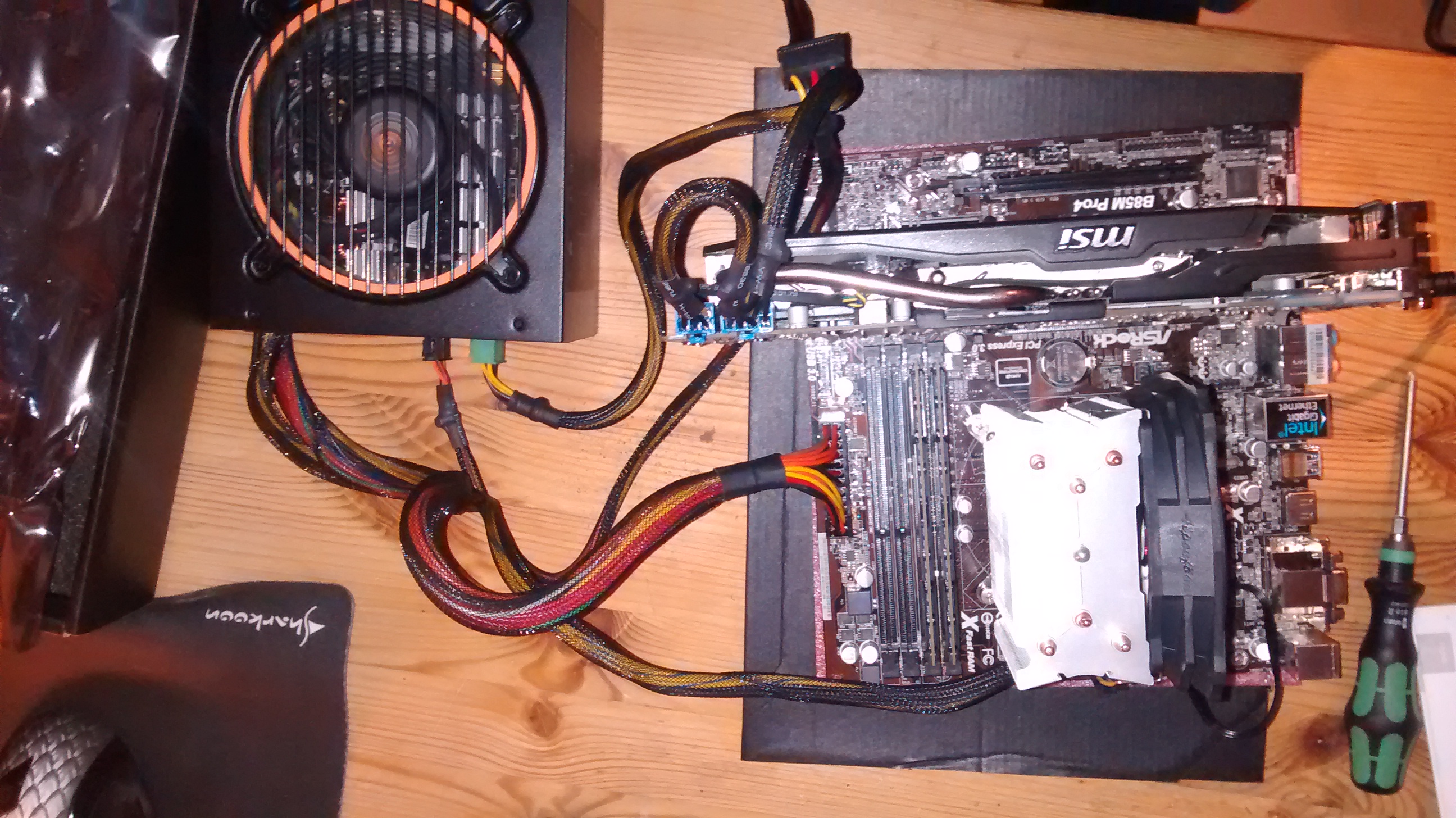

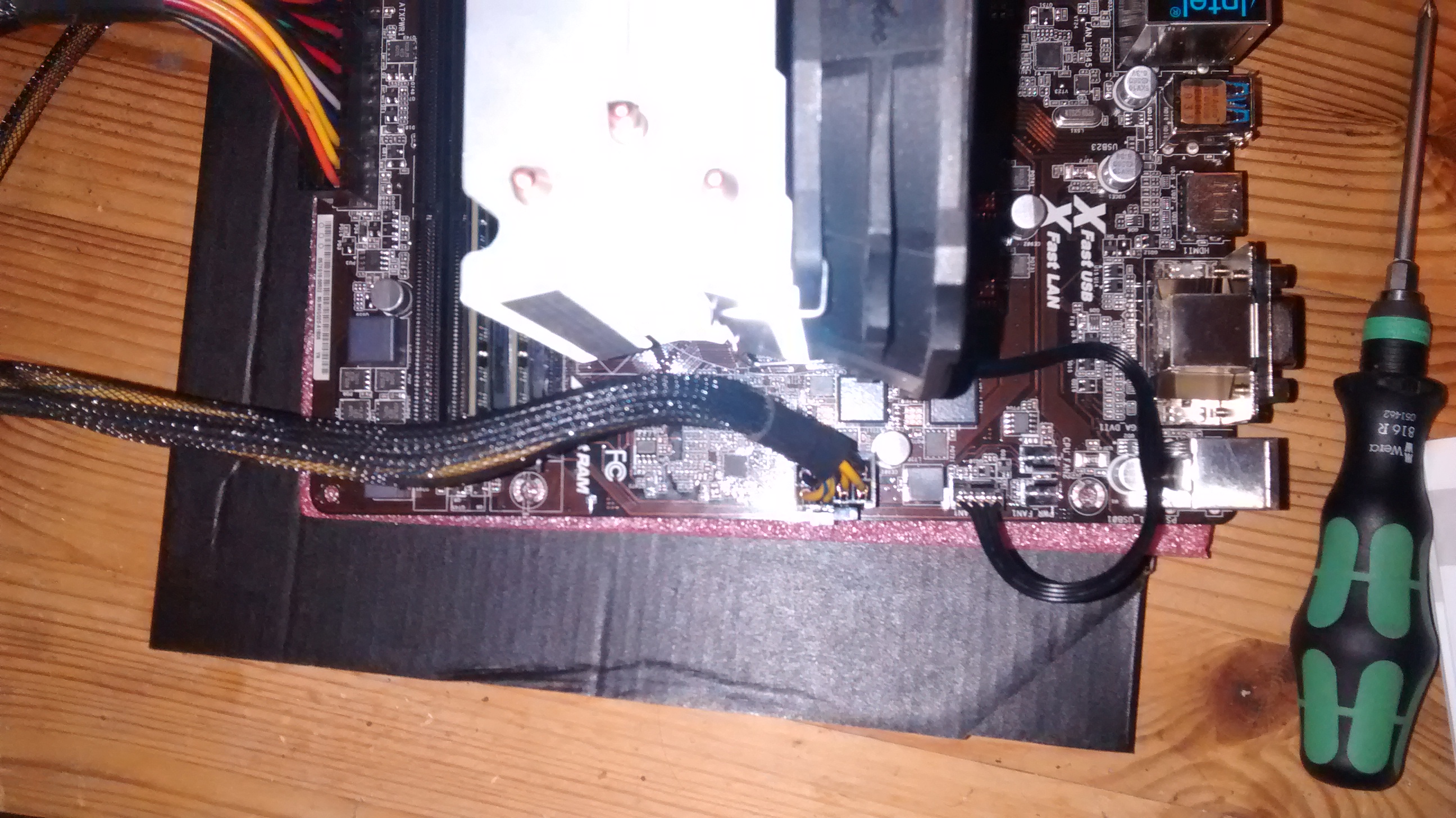

Pc liegt jetzt auf dem Schreibtisch mit Graka, Ram und CPU.
Macht es einen Unterschied welchen Anschluss ich vom Monitor/Graka benutze? (HDMI, VGA, DVI?)



[AdoK]

Der Lüfter vom Kühler gehört auf die andere Seite montiert (da wo der RAM gesteckt wird).

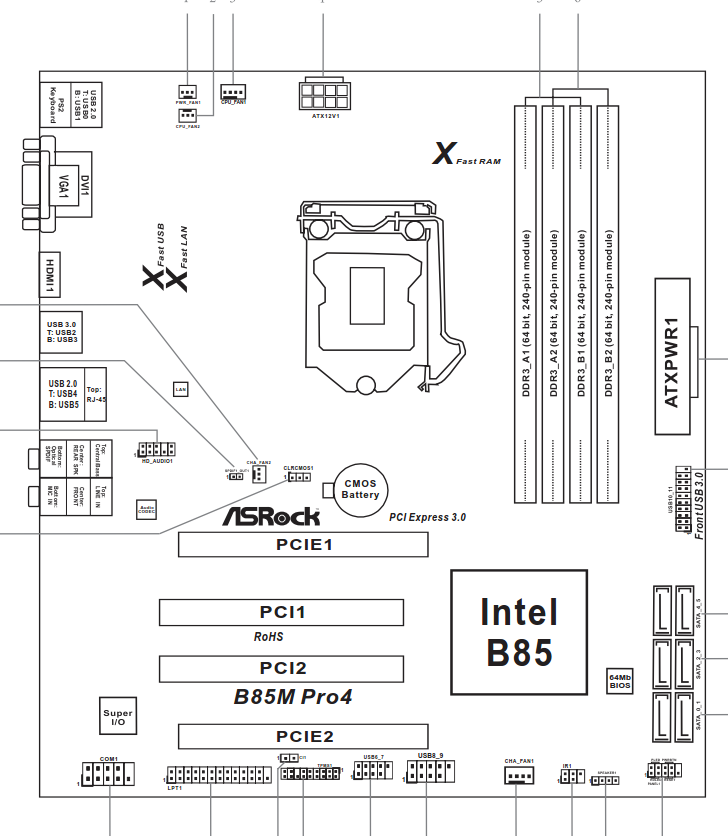

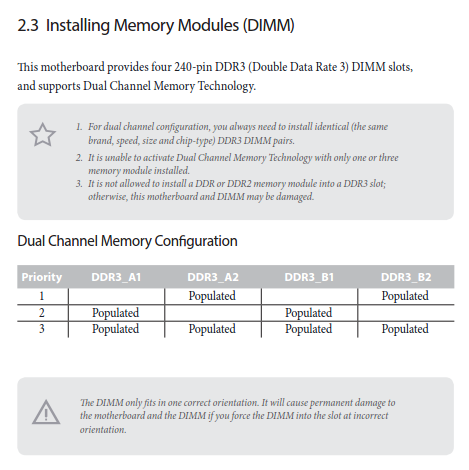

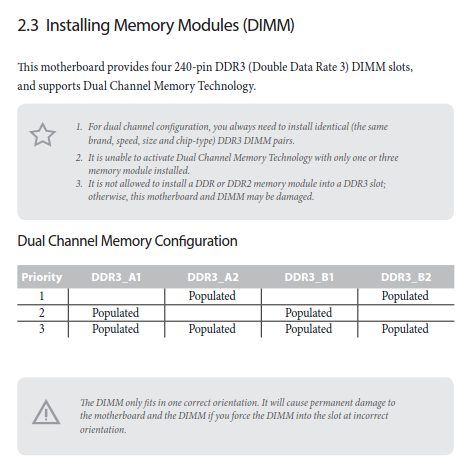

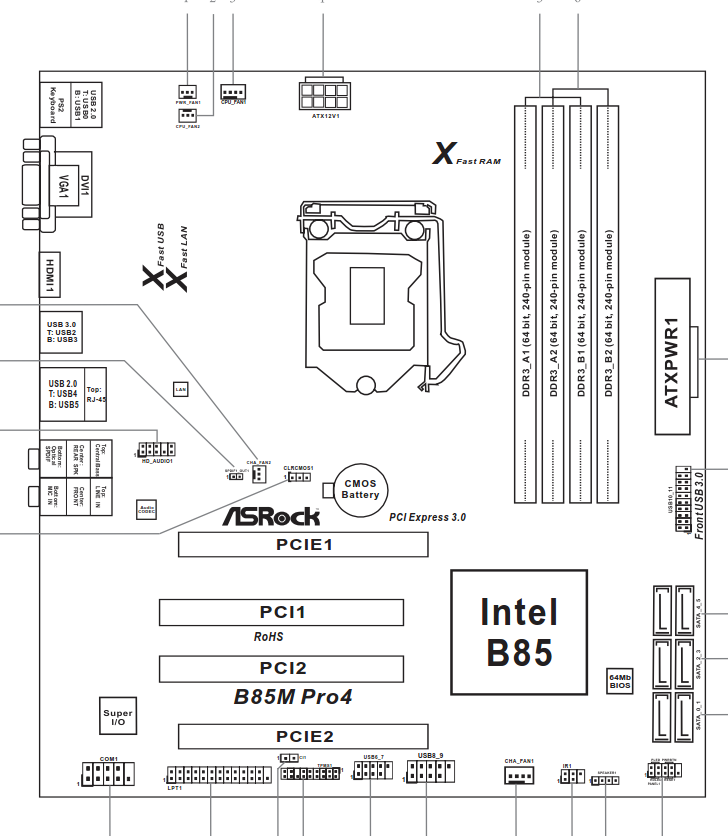

Bevor du das machst, jedoch den RAM umstecken, der gehört in A2 und B2 gestecket, siehe Screenshots aus dem Handbuch



[Jayer]

RAM umgesteckt. PC startet jetzt kurz. Geht kurz aus (Lüfter hören auf zu drehen). Und startet wieder. Wiederholt sich immer wieder.
Ram in A1 und B1 haben den gleichen Effekt



[AdoK]

Schon mal ein kleiner Fortschritt.

Hast du die CPU zwischenzeitlich noch einmal aus dem Sockel genommen gehabt und kontrolliert ob u.U. Pins im Sockel verbogen sind?



[Jayer]

Wow...1 Pin war leicht verdreht. Läuft jetzt. Sollte man das so lassen oder evtl Mainboard einschicken?
Und ich war mir auch nicht sicher ob das Netzteil ausreicht.
Es ist noch 1 Wlan Karte verbaut und insgesamt 2 HDD mit je 1TB.



[AdoK]

Wenn der PC jetzt einwandfrei und problemlos läuft kannst du es so lassen.

Selbst wenn du das Board einschickst, wird der Händler versuchen dir das mit dem verbogenen/ verdrehten Pins anzulasten.
Deswegen kommt ja auch die Schutzkappe auf den Sockel um den Sockel bzw. die Pins vor Beschädigungen zu schützen.

Das Netzteil sollte für diese Zusammenstellung reichen.

Kannst ja jetzt die Teile ins Gehäuse verbauen, Kabel alle wieder anschliessen und mit der Installation des Betriebssystems beginnen.



[Jayer]

Alles klar!
Vielen Dank!
